开闭所直流屏技术规范

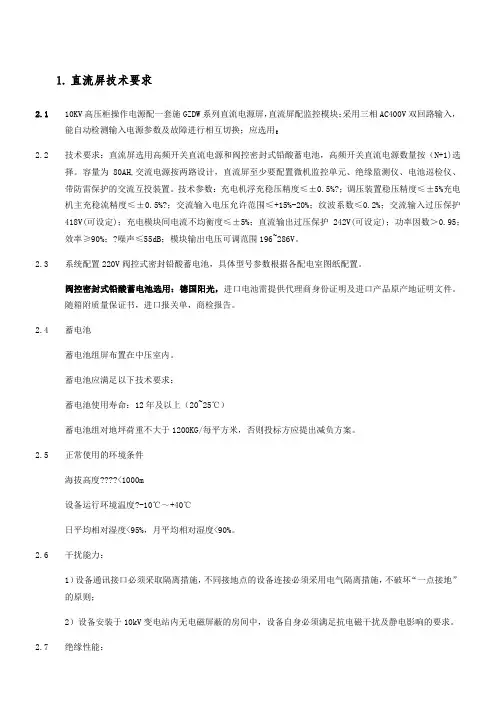

1.直流屏技术要求2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用：2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1)选择。

容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。

技术参数：充电机浮充稳压精度≤±0.5%?；调压装置稳压精度≤±5%充电0.95；2.32.42.5日平均相对湿度<95%，月平均相对湿度<90%。

2.6干扰能力：1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地”的原则；2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。

2.7绝缘性能：1）绝缘电阻：直流系统无电气联系的各回路之间、外壳相互之间用开路电压500V兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于100MΩ。

2）介质强度：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受频率50HZ，电压2kV，历时1分钟的工频耐压试验而无闪络击穿现象。

3）冲击电压：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受1.2/50μs的标准雷电波短时冲击电压试验，开路试验电压5kV。

42.82.92.10122.112.12直流电源设备的通信接口1）直流电源设备能提供RS-485接口，支持profibus等多种规约，易于接入上位机监控系统，实现无人值守。

充电装置具有声光报警功能。

2）微机监控单元具有完善“遥控、遥测、遥信、遥调”四遥功能。

3）微机监控单元采用大屏幕液晶显示器，全汉化显示，操作简便，便于学习掌握。

微机监控单元退出系统以后，不影响系统运行。

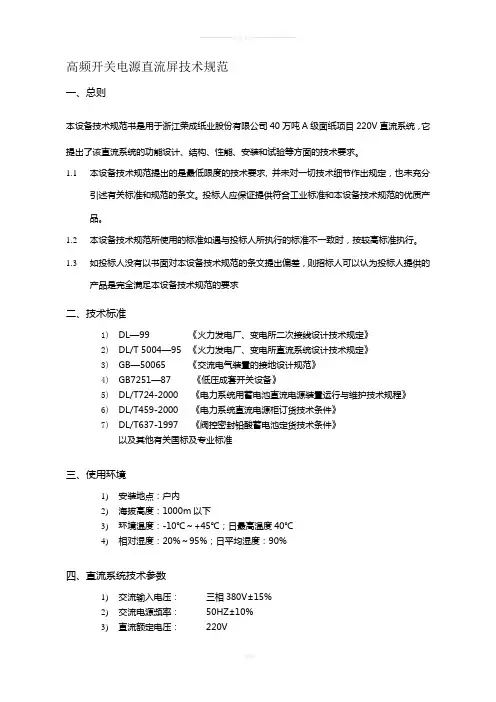

高频开关电源直流屏技术规范一、总则本设备技术规范书是用于浙江荣成纸业股份有限公司40万吨A级面纸项目220V直流系统，它提出了该直流系统的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1本设备技术规范提出的是最低限度的技术要求, 并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

投标人应保证提供符合工业标准和本设备技术规范的优质产品。

1.2本设备技术规范所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。

1.3如投标人没有以书面对本设备技术规范的条文提出偏差，则招标人可以认为投标人提供的产品是完全满足本设备技术规范的要求二、技术标准1)DL—99 《火力发电厂、变电所二次接线设计技术规定》2)DL/T 5004—95 《火力发电厂、变电所直流系统设计技术规定》3)GB—50065 《交流电气装置的接地设计规范》4)GB7251—87 《低压成套开关设备》5)DL/T724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》6)DL/T459-2000 《电力系统直流电源柜订货技术条件》7)DL/T637-1997 《阀控密封铅酸蓄电池定货技术条件》以及其他有关国标及专业标准三、使用环境1)安装地点：户内2)海拔高度：1000m以下3)环境温度：-10℃～+45℃；日最高温度40℃4)相对湿度：20%～95%；日平均湿度：90%四、直流系统技术参数1)交流输入电压：三相380V±15%2)交流电源频率：50HZ±10%3)直流额定电压：220V4)额定输出电流：动力120A+控制40A（详见直流系统主回路电气原理图）5)直流电压调节范围：198~286V连续可调6)稳流精度：≤±1％7)稳压精度：≤±0.5％8)波纹系数：≤±0.05％9)功率因素：≥0.9（滞后）10)效率：≥90％11)噪声：≤55dB（距直流柜1m处）12)冷却方式：自冷13)均流不平衡度：≤3％14)充电模块最大温升：60℃；整套装置的温升限值：40℃。

xxxxxxx光伏电站项目高频开关电源直流成套装置技术协议书目录1 总则................................................................................................................................................ - 1 - 1.1一般规定............................................................................................................................................. - 1 - 1.2 卖方应提供的资格文件.................................................................................................................... - 1 - 1.3 卖方工作范围.................................................................................................................................. - 2 - 1.4 对设计图纸、说明书的要求.......................................................................................................... - 2 -1.5 买方工作范围.................................................................................................................................... - 3 -2 技术要求.............................................................................................................................................. - 4 - 2.1 应遵循的主要标准............................................................................................................................ - 4 - 2.2 必须提交的技术数据和信息.......................................................................................................... - 5 - 2.3 使用环境条件.................................................................................................................................. - 5 - 2.4 系统概况........................................................................................................................................ - 6 - 2.5 一般技术性能要求............................................................................................................................ -6 -2.6高频开关电源技术性能要求............................................................................................................. - 6 -3.技术参数要求...................................................................................................................................... - 10 - 3.1技术参数表....................................................................................................................................... - 10 - 3.2 技术偏差表........................................................................................................... 错误！未定义书签。

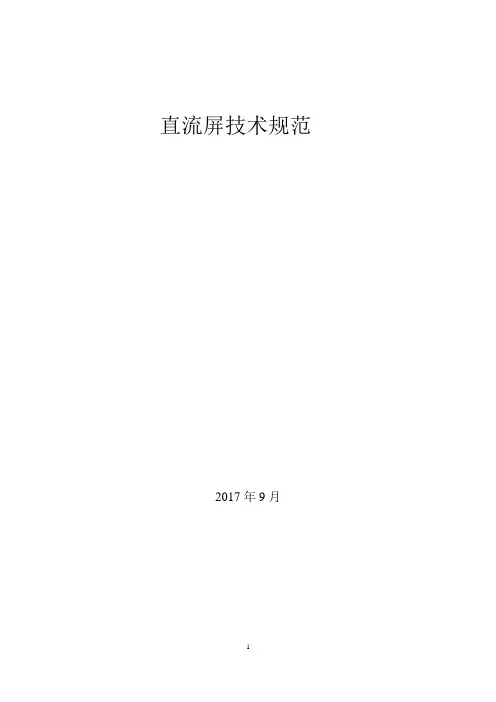

直流屏技术规范2017年9月直流电源技术规范1.总则具有强大的软件功能、高度的集成化、简单的主电路线路、技术先进，智能化水平高，性能稳定可靠，指标高于标准要求值，生产容易，操作简单，维护方便，性能价格比高。

编制适合直流系统的控制、调节、信号、报警软件，使系统各部分功能有机地融为一体。

控制系统可根据运行情况及变化按设计要求，自动确定其工作状态，输出电压、电流及信号。

可以随时随地对其运行状态监控，并进行相应的动态调节；技术方案先进，标准化设计，容量变化控制单元硬件不变，仅与软件设置有关，改变软件中的设置参数，就可以满足用户的要求；生产、维护均很方便，这也最大限度的减少了备品备件。

控制单元设计特点是：硬件集成化、标准化、模块化，强化软件功能，控制方式灵活、方便。

2. 引用标准DL/T459—2000 《电力系统直流电源柜订货技术》DL/T 5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 781-2001 《电力用高频开关整流模块》JB/T8456—1996 《低压直流成套开关设备》DL/T637-1997 《阀控式密封铅酸蓄电池订货技术》GB/T3859.1—1993 《半导体变流器基本要求的规定》ZBK45017—90 《电力系统用直流屏通用技术条件》GB/T17626—1998 《电磁兼容试验和测量技术》GB/T7261-1987 《继电器及继电器保护装置基本试验方法》GB2681-81 《电工成套装置中导线颜色》GB/T17478-1998 《低压直流设备的特性及安全要求》IEC896-2 《固定型铅酸蓄电池一般要求和试验方法》LS（W）30-40-JT 《电力系统用微机控制直流电源柜技术条件》DL/T 5044-2014 《电力工程直流系统设计技术规程》3. 环境使用条件3.1 海拔高度不超过2000m。

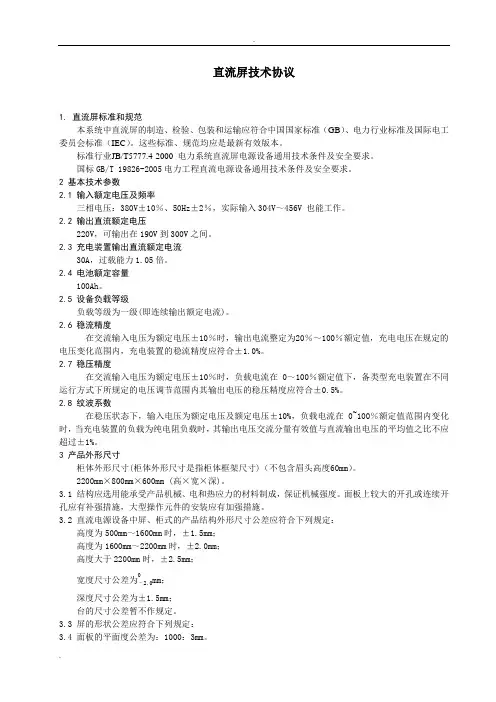

直流屏技术协议1. 直流屏标准和规范本系统中直流屏的制造、检验、包装和运输应符合中国国家标准（GB）、电力行业标准及国际电工委员会标准（IEC）。

这些标准、规范均应是最新有效版本。

标准行业JB/T5777.4-2000 电力系统直流屏电源设备通用技术条件及安全要求。

国标GB/T 19826-2005电力工程直流电源设备通用技术条件及安全要求。

2 基本技术参数2.1 输入额定电压及频率三相电压：380V±10％、50Hz±2％，实际输入304V～456V 也能工作。

2.2 输出直流额定电压220V，可输出在190V到300V之间。

2.3 充电装置输出直流额定电流30A，过载能力1.05倍。

2.4 电池额定容量100Ah。

2.5 设备负载等级负载等级为一级(即连续输出额定电流)。

2.6 稳流精度在交流输入电压为额定电压±10％时，输出电流整定为20％～100％额定值，充电电压在规定的电压变化范围内，充电装置的稳流精度应符合±1.0%。

2.7 稳压精度在交流输入电压为额定电压±10％时，负载电流在0～100％额定值下，备类型充电装置在不同运行方式下所规定的电压调节范围内其输出电压的稳压精度应符合±0.5%。

2.8 纹波系数在稳压状态下，输入电压为额定电压及额定电压±10%，负载电流在0~100％额定值范围内变化时，当充电装置的负载为纯电阻负载时，其输出电压交流分量有效值与直流输出电压的平均值之比不应超过±1%。

3 产品外形尺寸柜体外形尺寸(柜体外形尺寸是指柜体框架尺寸)（不包含眉头高度60mm）。

2200mm×800mm×600mm (高×宽×深)。

3.1 结构应选用能承受产品机械、电和热应力的材料制成，保证机械强度。

面板上较大的开孔或连续开孔应有补强措施，大型操作元件的安装应有加强措施。

四、直流屏1 基本条件1. 1 设备制造应遵循的标准和规范，包括但不限于：DL/T 5044-2014 《电力工程直流电源系统设计技术规程》DL/T 459-2000 《电力系统直流电源柜订货技术条件》DL/T 724一2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 781-2001 《电力用高频开关整流模块》GB/T 13337. 1-2011 《固定型排气式铅酸蓄电池第1部分：技术条件》GB/T 3859. 1-2013 《半导体变流器通用要求和电网换相变流器第1-1部分γ基本要求规范》GB/T 17626. 2-2006 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 17626. 12-2013 《电磁兼容试验和测量技术振铃波抗扰度试验》GB 4208-2008 《外壳防护等级（IP代码）》DL/T637-1997《阀控式密封铅酸蓄电池订货技术条件》DL/T5137一2001 《电测量及电能计量装置设计技术规程》1. 2设备使用环境条件安装位置户内安装海拔高度环境温度相对湿度小于1000米-4℃＋42 ℃最大相对湿度：95%平均相对湿度：90% 1. 3地震裂度运8度1. 4系统参数(1）系统概况系统额定电压：400V(2）系统接线方式：三相囚线(3）容量（Ah）：中心变电所10。

他分变电所65Ah2 技术要求2. 1 系统功能要求(1）直流电源装置提供的输出电源应满足各变电所lOkV系统的断路器合／分闸、继电保护、控制及信号等所需：(2）直流电源装置至少包括蓄电池组、直流馈电开关、电池充电／浮充电装置（一套）、稳绝缘监察、微机监控、电压监测、闪光信号装置等；压装置、(3）系统运行稳定，抗干扰能力强，技术精度高：(4）系统保护、故障告警功能完善，调整设定直观方便；(5）直流系统采用微机控制技术，能自动进行充电、浮充电、自动调压、自动投切：(6）系统对交流输入电压、直流母线电压和电流、电池电压和充电设备输出电流、绝缘、检测数据等重要参数，均可进行在线测量和数据上送：支持Modbus协议，具有RS485或以太网接口。

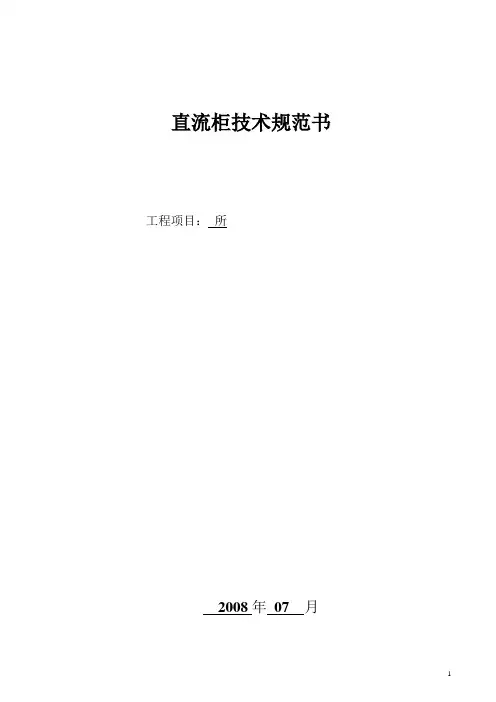

直流柜技术规范书工程项目：所2008年07 月1说明1．1 投标人提供的设备的技术规范，应与标书文件中规定的要求一致。

在规范书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

1．2 如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。

偏差必须清楚地表示在投标文件中的“差异表”中。

1．3 标准规范书中所有设备、备品备件，除本规范中规定的技术要求和参数外，其余均遵照现行的有关国家标准。

规范书所列标准与国家标准有矛盾时，按较高标准执行。

2气象特征与环境条件2.1 海拔高度不超过1000m2000m2.2 最大月平均相对湿度 90％2.3 最大日平均相对湿度 95％2.4 最高环境温度 40℃50℃2.5 最低环境温度–5℃2.6 最大风速 35m／s（离地10m处10分钟内的最大平均值）2.7 地震烈度 7度3技术条件3．1 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。

直流系统主接线采用单母线接线，动母与控母分开，有降压装置。

直流系统电压：220V3．2 充电浮充电装置充电浮充电装置采用 n＋ 1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。

电源模块的参数要求如下：3.2.1 交流输入： AC 380V士15％ 50HZ土10％3.2.2 直流输出：额定电压：220V，额定电流:40A3.2.3 稳压精度：≤土0.5%3.2.4 稳流精度：≤±0.5%3.2.5 纹波系数（阻性负载）：≤±0.1%3.2.6 音响噪声：≤45dB3.2.7 效率：≥90%94%3.2.8 冷却方式：风冷3.2.9 通讯方式：具有RS－232或RS－485或RS－422串行口，MODEM通信接口。

直流柜技术规范书工程项目：所2008年07 月1说明1．1 投标人提供的设备的技术规范，应与标书文件中规定的要求一致。

在规范书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

1．2 如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。

偏差必须清楚地表示在投标文件中的“差异表”中。

1．3 标准规范书中所有设备、备品备件，除本规范中规定的技术要求和参数外，其余均遵照现行的有关国家标准。

规范书所列标准与国家标准有矛盾时，按较高标准执行。

2气象特征与环境条件2.1 海拔高度不超过1000m2000m2.2 最大月平均相对湿度 90％2.3 最大日平均相对湿度 95％2.4 最高环境温度 40℃50℃2.5 最低环境温度–5℃2.6 最大风速 35m／s（离地10m处10分钟内的最大平均值）2.7 地震烈度 7度3技术条件3．1 系统组成直流系统由全密封免维护铅酸蓄电池、高频开关电源充电装置、电源监控系统、等组成。

直流系统主接线采用单母线接线，动母与控母分开，有降压装置。

直流系统电压：220V3．2 充电浮充电装置充电浮充电装置采用 n＋ 1台高频开关电源模块并联组成，其中一台模块作热备用，运行中任一模块故障，系统发故障信号，备用模块自动投入运行，故障模块退出，并可带电拔插更换，整个过程不应影响系统运行。

电源模块的参数要求如下：3.2.1 交流输入： AC 380V士15％ 50HZ土10％3.2.2 直流输出：额定电压：220V，额定电流:40A3.2.3 稳压精度：≤土0.5%3.2.4 稳流精度：≤±0.5%3.2.5 纹波系数（阻性负载）：≤±0.1%3.2.6 音响噪声：≤45dB3.2.7 效率：≥90%94%3.2.8 冷却方式：风冷3.2.9 通讯方式：具有RS－232或RS－485或RS－422串行口，MODEM通信接口。

河南电视台8号演播厅直流屏改造技术规范书河南电视台8号演播厅2013年8月1．总则本技术规范书所列之技术条件为本工程最基本技术要求，生产厂家应根据本技术条件书的要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术条件书所提技术参数和功能要求，性能指标等为满足本工程需要而必须的最基本要求。

本技术条件书未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。

当某项要求在上述几种标准中不一致时，需方有权利，要求供方选择最严格要求供货整流器和直流屏除应满足本技术条件外，还应满足有关的行业标准和工艺要求，并应执行国家电力公司颁布的《电力系统继电保护及安全自动装置反事故措施》。

选用的设备材料均应为经国家鉴定合格产品。

直流电源设备除应满足本技术条件外，还应“变电站用直流电源设备订货技术条件”中有关规定。

2. 技术要求2.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。

在本规范书出版时，所示版本均为有效。

有新标准颁布时，执行新标准。

GB/T3859.l-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T459-2000 电力系统直流电源柜订货技术条件DL/T5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T5137-2001 电测量及电能计量装置设计技术规程国家电网公司十八项电网重大反事故措施2.2 使用环境条件2.2.1 安装条件：户内安装2.2.2 海拔高度： 200m2.2.3. 气象条件环境温度： -30℃～+40℃日照强度：风速0.5/s时 0.1W/cm2相对湿度：冬60% 夏68%大气压：冬899.8hpa 夏887.0hpa主导风向：夏季东南风，冬季西北风平均风速： 2.8m/s 冬2.7m/s 夏2.9m/s最大风速： 20.0m/s基本风压计算值： 0.5kn/m2风载： 0.5kn/ m2地震烈度： 8度3.供货范围：3.1直流屏供货范围：智能型高频开关直流电源柜一套。

技术参数和要求一、高压开关柜（一）招标设备名称及数量高压开关柜：KYN28A-12，800×2300×1660mm（宽×高×厚）数量：10台注：开关柜具体配置以图纸为准；其中数量如有变化以签订合同时数量为准。

（二）、环境条件：本工程采用两路10KV电源供电。

环境温度、湿度等环境条件应满足XXXX地区使用要求应用于无震动、颠簸，垂直倾斜不超过5度；没有导电尘埃与能破坏金属和绝缘的腐蚀性气体的场所。

（三）、规范与标准：应遵守以下规范要求和标准（新版），如果生产厂家标准更严格可在投标书中说明。

GB3906—91《3-35KV交流金属封闭开关设备》IEC—298《交流金属封闭开关设备和控制设备》IEC—694《高压开关和控制设备共用条款》DL—404《户内交流高压开关柜订货技术条件》SD3180-1989《高压开关柜闭锁装置技术条件》（四）招标设备的功能及要求1．具有完善、可靠的“五防”闭锁功能。

2．防护等级IP4X。

3．高压开关柜需满足当地供电部门的要求。

4．壳体及隔板采用敷铝锌钢板，厚度不小于2mm。

门板面漆采用静电喷涂后烘烤，颜色另定。

投标注明冷轧钢板产地、生产商。

柜体门、支撑、框架等部份要求卷边处理。

门轴、门锁等附件应坚固耐用、操作轻便。

5．开关柜内小车的推进、抽出灵活方便，不产生冲击力，相同开关柜小车有互换性。

6．控制开关和表计转换开关分别采用相同外形与把手的通用组合开关，相同用途的开关手柄操作方向一致。

7．开关柜内设照明，带窥视孔。

8．开关柜具有以下联锁：(1)只有当断路器处于分闸位置时，手车方能抽出或插入。

(2)只有当手车处于工作位置、试验位置时，才可以操作断路器。

(3)只有当手车拉至试验位置或柜体外且一次电缆确无电压时，接地开关才能合闸。

接地开关处在合闸位置时，手车不允许从试验位置推向工作位置。

(4)电缆室后面采用挂板形式，并有带电显示器，。

(5)只有当手车处于试验或移开位置时，才能拔下二次插头，从试验位置以后到达工作位置间及工作位置都不能拔出二次插头，开关柜在工作，试验位置都应能锁定。
