高低压、配电柜、直流屏技术文件

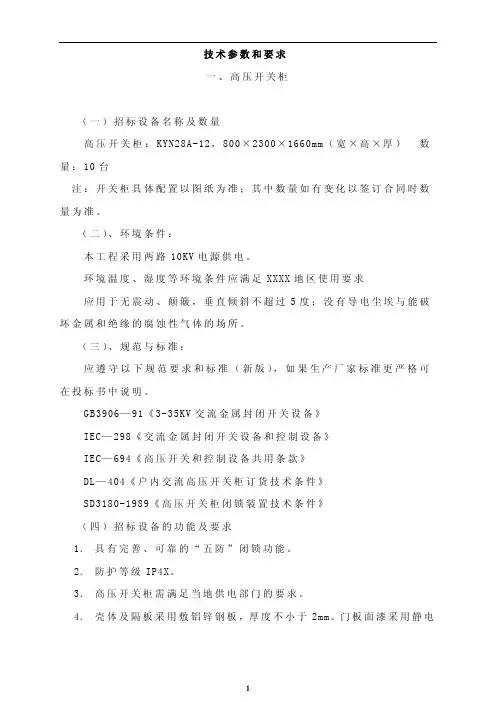

第一部分 10KV高压配电柜
本工程10KV高压配电柜按中置柜设计，配电柜内所有设备的技术
参数应符合相应的国家标准。
2.4标准的适用和执行：
投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。
(1)GB3906-91《3~35KV户内交流高压开关设备》
(2)DL404-91《户内交流高压开关柜订货技术条件》
(3)GB311.1-83和GB311.2~311.6-83《高电压试验技术》
(4)GB863《交流高压电器在长期工作时的发热》
(5)SD201《交流高压隔离开关的技术条件》
(6)SD318-89《高压开关柜闭锁装置技术条件》
(7)GB2706《交流高压电器动热稳定试验方法》
(8)DL403-91《10~35户内高压真空断路器订货技术条件》
(9)SDJ5-85《高压配电装置设计技术规程》
(10)GB763《交流高压电器在长时间工作时的发热》
(11)GB762-81 《电气设备额定电流》
(12)IEC229-1A 《短路保护并列设备》
(13)GB1208-87 《电流互感器》
(14)IEC-185 《电流互感器》
(15)GB50150-91 《电气装置安装工程电缆线路施工及验收标准》
(16)GB50171-92 《电气装置安装工程盘柜及二次回路接线施
工及验收规范》
(17)GB50303-2002 《建筑电气工程施工质量验收规范》
(18)国家现行包装运输标准。
凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。
一、高压配电柜型号和技术要求详见本工程电气设计说明及电施图
二、技术参数：
1、额定工作电压：10KV
2、额定频率：50Hz±1％
3、防护等级：IP40
4、额定短路开短能力：31.5KA
三、开关柜内主要元器件的技术参数
1、真空断路器品牌：CCK ZN18，常州森源 VS1
1）、真空断路器及其操动机构应具有防跳装置，在操作方式中不允许采用手动直接合闸(手动直接合闸仅限于机械调试中使用)。
2）、真空断路器及其操动机构必须是一体式结构，并且安装在牢固的支架上。
3）、真空断路器应装设分、合闸按钮和分、合闸指示器，外壳适当位置应设置有观察孔可以看到分、合闸位置状态。
4）、真空断路器在无需维修或更换部件的情况下，连续合分额定电流的操作总次数为20000次；在此期间，应无零件更换，无机械或电气调整，无维修。
2、微机保护品牌：西安远征，清华紫光，许继电气
1）、支持软件在线升级。
2）、装置应配备大屏幕图形液晶显示器，采用全中文菜单操作方式。
3）、应采用分层设计方法，软件应具有很好的灵活性、可靠性、
可移植性。
4）、应具有完善的装置自检功能。
5）、应采用多端口通信、多方式通信。
6）、故障报告和操作记录应就地保存，不得依赖后台机。
7）、应具有多套保护定值，支持保护定值整组切换。
8）、保护逻辑采用功能单一的模块进行组态。
9）、装置应具有充足的开入/开出可编逻辑阵列。
3、多功能仪表及后台监控系统：
多功能仪表严格按照图纸设计要求进行选型，所有多功能仪表须符合国家标准及规范。
1、依照招标图纸要求，所有多功能仪表采用大字符、大屏幕、宽视角的液晶数显仪表及组合液晶数显仪表。
2、所有多功能仪表须为平装，后接线，防尘、适用于开关柜使用。
3、多功能仪表外框尺寸约96×96mm。所选的量度适用于所指示的电压和电流。
4、所有多功能仪表须具有1.5级精确度。在高压配电装置可承
受的短路和过电压时，不应损坏。
5、数显表除满足招标图纸参数外，必须满足三相电压、三相电流的基本测量功能。均配置MODBUS RS485通讯接口。
6、多功能仪表具有U、I、P、Q等全部电量参数和四象限电能功能，配置MODBUS RS485通讯接口。
后台监控系统技术指标
（1）工作条件：
?额定交流电压： 220V
?额定频率： 50Hz
（2）系统主要电气特性：
?计算机监控系统具有电源设备、数据和控制接口设备、通信接
口设备、人机接口设备等均满足一般电气性能要求；
?交流回路外部端子对地绝缘电阻不小于10MΩ，不接地直流回
路对地绝缘电阻不小于1 MΩ；
?系统设备引起的噪音小于60db；
?系统满足IEC255-22-3-1989中III级试验严酷等级下测试合
格；
?系统满足IEC255-22-4-1992中IV级试验严酷等级下测试合
格。
（3）系统I/O特性：
?遥测信息响应时间≤3s
?遥信信息响应时间≤2s
?控制命令从生成到输出时间≤1s
?画面实时数据更新周期开关量时间≤2s
?画面实时数据更新周期模拟量时间≤3s
?CRT调用画面响应时间≤3s
?事件记录分辨率≤2ms
?电网频率测量误差≤0.01HZ
?系统数据库容量≥5000点
?电度量累计时间 1min可调
（4）可靠性要求：
?计算机监控系统的平均无故障时间≥30000h
?间隔级测控单元平均无故障间隔时间≥40000h
?网络平均负荷率≤25%
?正常状态主机CPU平均负荷率≤30%
?事故状态主机CPU平均负荷率≤50%
?正常状态工作站和处理机CPU平均负荷率≤30%
?事故状态工作站和处理机CPU平均负荷率≤50%
?控制操作正确动作率100%
?事故时遥信年正确动作率99%；遥控动作成功率100%
?综合测量误差≤ 0.5%
?具有抗电磁干扰、适应恶劣运行环境的能力
（5）系统技术条件
a.微机保护、测控装置采用32位工业控制专用数字信号处理器，16位A/D模数转换器。
b.遥测装置为交流采样，遥测精度≤0.2%,并能在线进行交流采样精度校验。
c. 交流采样的响应速度不大于100ms，遥测系统对输入量的变化响应时间≤1S
d.测量为真有效值测量，当波形畸变≤10%时能保证0.5%的精度。
e.遥信输入回路的驱动电压为DC220V，可以为有源接点，也可为无源接点；遥信输入回路为二级光电隔离。
f.遥信信号具有取反功能。
g.每路遥信信号具有延时防抖动功能，防抖动延时时间可在1mS~10S内调整。
h.具有遥信信号的合并功能，合并能采用“与”和“或”逻辑。
i.具有主站对时功能，对时精度不低于10ms。
j.遥信站内分辩率≤10ms。
k.具有SOE功能，SOE 分辨率为10ms。
l.常规功能满足部颁实用化标准要求。
m.能与保护系统、电能表、小电流接地选线装置、直流系统等通信，将运行信息传送至地调。
n.系统具备远方维护和诊断功能。
保护装置接入站控层监控系统应具备的基本功能
（1）遥信功能
遥信分为位置状态遥信和保护信号。
位置遥信包括各种开关、刀闸、分状态、开关手车的工作、试验位置状态、变压器分接开关位置、释压器位置、温度检测设备的限位等。
保护信号分为事故信号和预告信号。事故信号指使设备停电、停运的信号，预告信号指不影响设备继续运行的非正常信号。
每个遥信点用户可自行定义。
正常遥信状态的传送，系统优先传送故障信号和遥信变位信号。（2）操作员强制和禁止处理
对于未接入系统或因故信号临时不能正确反映真实状态的遥信点，可以通过操作命令，人工设置遥信点的状态，或禁止对遥信点的采集。数据库中记录数据点人工置数和禁止采集的状态，并可根据用户的设置，在主接线图上用不同的颜色表示。
（3）遥测功能
各变电所内测量对象的交流三相/线电压、零序电压，三相交流电流、零序电流，有功、无功功率，谐波，功率因数，直流屏遥测量，变压器温度等电气量均送达集控中心。
遥测信息可画面显示在集控层及站控层监控主机的主接线图上，同时显示在实时刷新的遥测量表，发生遥测量越限，系统发出报警，弹出报警窗，并改变所有越限遥测量的颜色，复限时，同样有提示信息，并将颜色复原，报警信息详细写入历史记录。
4、真空断路器柜需配真空度在线监测仪VM-800及触头温度检测装置
CTM-6。
5、互感器
采用：大连一互、二互、天津百利纽泰克公司产品；同时满足：电流互感器
型式环氧树脂浇注绝缘
额定电压 12 kV
变比见设计图
热稳定电流 kA(1s)
动稳定电流 kA
准确级 0.5(测量)≥10VA
5P10(保护) ≥10VA
绝缘水平
工频耐受电压 42 kV/1min
雷电冲击耐受电压(全波) 75 kV
电压互感器
型式树脂浇注绝缘
额定电压见设计图
准确级 0.5 /3P
工频耐受电压 42kV/1min
互感器固定牢靠，且应采取措施使得当柜中高压电气组件运行异常时，互感器应仍能正常工作。
互感器的位置应便于运行中检查、巡视，且在主回路不带电时，便于人员进行预防性试验、检修及更换等工作。
互感器的准确度及额定负载，应能满足继电保护及仪表测量装置的要求。
电压互感器高压侧有防止内部故障的高压熔断器，其开断电流应与高压开关柜参数相匹配。
规格按招标图纸要求选择。
6、过电压保护器
保护器对象额定电压为10kV
保护器持续运行电压为12.7kV
操作冲击电流残压不大于42.5kV，雷电冲击电流5kA时残压不大于50kV
带有放电记录器
7、开关柜需配智能操控装置。
8、直流屏：
1）、直流操作电源输出为DC110V，采用高频开关整流器及阀控式蓄电池，装设输出电压、电流表、配置绝缘监测仪及电池巡检仪装置，双组蓄电池互为备用，每组容量为100AH，采用高寿命德国阳光蓄电池，屏体采用柜式安装。直流屏应有通信接口。
2）、对蓄电池要求为全密封，免维护，电池外壳采用防爆，阻燃材料。蓄电池应为出厂6个月以内的近期产品，电池组放电时间：不小于90min。
四、其他技术要求：
1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜柜体、各安装板、抽屉等铁件均作镀锌处理，电缆出入口应采取密封圈以便电缆进出。
3、主母线及分支母线应采用铜母线，电气连接铜端子表面、铜母线连接段搭接面的表面均应做压花搪锡处理。所有装配螺栓、螺母、垫片均应镀锌件。表面搪锡处理工艺、镀锌处理工艺必须符合相应的国家标准要求。
4、抽屉柜内的分支母线必须用镀锌板封闭，每组进线触头均有透视窗，柜内设置照明和带电显示装置，以方便维护检修。
5、产品具有可靠的机械联锁装置并满足“五防”功能要求。
第二部分 0.4KV低压配电柜
本工程低压配电柜按抽出式设计，柜体采用固定分隔式。低压框架断路器采用抽屉式，塑壳断路器采用插拔式，开关柜内所有设备的
技术参数应符合相应的国家标准。
2.4标准的适用和执行：
投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。
(19)GB7251-97 《低压成套开关设备和控制设备》
(20)GB762-81 《电气设备额定电流》
(21)IEC157-1 《低压开关设备及控制设备》
(22)IEC229-1A 《短路保护并列设备》
(23)IEC60439 《低压成套开关设备和控制设备》
(24)GB4942.4-93 《低压电气外壳防护等级》
(25)ZBK36001-89 《低压抽出式成套开关设备》
(26)GB1208-87 《电流互感器》
(27)IEC-185 《电流互感器》
(28)GB3983.1-89 《低电压并联电容器》
(29)GB91667-88 《低压成套开关设备基本试验方法》
(30)GB50150-91 《电气装置安装工程电缆线路施工及验收标准》
(31)GB50171-92 《电气装置安装工程盘柜及二次回路接线施工及验收规范》
(32)GB50303-2002 《建筑电气工程施工质量验收规范》
(33)国家现行包装运输标准。
凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。
一、低压配电柜型号和技术要求详见本工程电气设计说明及图纸
技术参数：
1、额定工作电压：400V
2、防护等级：IP40
二、主要低压元器件配置和选用原则
1、低压交流式框架和塑壳断路器选用北京人民GM8系列、常熟的CM1系列、上海华通的SM40系列。断路器应具有零飞弧型。
2、低压断路器630A及以上采用框架断路器，低压框架断路器要求额定运行分断能力Ics=Icu≥65KA,全系列框架断路器智能脱扣器单元要求有L\S\I\G四段保护，具有保护、测量、信号、通讯等功能，要求测量并液晶显示电流、电压、功率、频率、谐波等参数。带大屏
幕液晶显示面板，带通讯功能标准RS485通讯接口。
框架断路器均带通讯模块。
凡两进线一母联的框架开关均设备自投装置1套，品牌型号同柜架开关一致。不采用PLC控制实现备自投的方式。备自投装置带
MODBUS-485通讯接口。
3、塑壳断路器要求额定运行分断能力Ics=Icu≥50KA，其配置
与保护应与本工程设计图纸相符。塑壳断路器400A以下采用插拔式，400A采用抽出式，带电动机操作。
所有塑壳断路器脱扣器配置电子式带通讯接口，脱扣器实现三段保护功能：长延时，短延时和瞬动保护注意：图纸上需配置分励脱扣
器的回路必须配置分励脱扣器附件
4、浪涌保护器采用北京图灵产品。
一级保护必须符合GB18802-2002、GB50057-94（2000）,并要求通过10/350μs波形冲击电流测试；
各项技术参数须满足设计系统图要求，并满足下列技术要求：
3保护模式，具有L-N，N-PE保护。
SPD为模块化设计，标准35mm导轨安装标准产品。
SPD应为相当于插拔式或导轨式结构具有桥接功能和标志功能，能方便的进行桥接和标志，方便安装接线和以后的检修。
阻燃等级：V0（因雷电电流最大的热电效应，SPD的外壳必须采用阻燃材料，阻燃等级为V0级）。
其技术参数、使用寿命、执行标准、功能要求须满足设计要求，并在交货时提供国家防雷检测中心的检测报告备查。
5、电容补偿柜及电容器、电抗器及电容接触器
每台变压器的低压侧，各装设一组串联低压干式电容器和电抗器，采用滤波补偿技术，即作功率因数补偿。采用专用控制器实现电容器组的自动循环投切，柜内所有器件均由投标人成套提供。系统补偿后的功率因数应达到0.92以上；系统滤波要求满足IEC61642“非调谐滤波补偿技术”相关规定，系统先初步选择7%的滤波电抗器组合谐滤方案，投标人应提交谐波仿真分析结果后，再确定实施滤波方
案，使整治后的谐波水平满足GB/T14549-93的要求。同时，各投标人应根据配电系统谐波分量情况，采取有效措施避免高次谐波电流与电力电容发生谐振并放大，影响系统设备可靠运行。
额定电压：400V/230V
频率：50Hz
环境温度：上限+50℃，下限-15℃
电容器、电抗器选择德国EKG（宜开吉）产品，电容器型号：Mkpg-AR-0.48-50-3型；电抗器型号：Fk-Dr-AR-480-50-7型；控制器型号：PFR-AX-12型
电容器组容量按设计要求，应采用UHPC系列阻燃干式、自愈技术、压敏断路保护的密闭型电容器，三相角接，电容器组（包括分组）采用熔断器保护，滤波电容器额定工作电压≥480V，连续过流能力应不小于2倍的额定电流。包含过电流，过压力，过温度保护，防止爆炸和鼓肚。
电抗系数：采用3U系列的7%(根据招标图纸容量)滤波电抗器应达到F级绝缘，附温控装置，额定工作电压≥400V，连续过流能力应不小于1.7倍的额定电流。串接与电容器同品牌调谐电抗器，避免高次谐波在变压器和电容器间产生谐振并放大，同时通过调谐电抗器吸收一定程度的谐波量。
功率控制器采用BKU系列，手动/自动可切换；变步长智能控制，具备实时功率因数，有功，无功，视在功率及电压，电流的检测和显示功能；具备谐波电压电流监测分析功能；
交流接触器应采用ABB或施耐德产品专用投切电容器型，额定容量选大一档，机械寿命≥1000000次，电器寿命≥100000次，辅助触头电器寿命≥1000000次。
采集三相信号，采用三相共补的方式，应用智能控制理论，实现自动投切补偿，补偿精度高。
电容器被永久击穿时仅故障元件退出运行，其它元件仍可正常运行，同时应提供故障信号。
内装放电电阻，在1分钟内端子间的电压降至50V以下。
提供滤波电容器和滤波电抗器的统一型式试验报告，电容器和电抗器的匹配度高，谐振频率稳定可靠，提供持久的系统稳定性。
电极镀膜材料：镀银—锌膜
8、多功能仪表和后台监控系统
多功能仪表及严格按照图纸设计型号选型，所有多功能仪表须符合国家标准及规范。
1、依照招标图纸要求，所有多功能仪表采用大字符、大屏幕、宽视角的液晶数显仪表及组合液晶数显仪表。
2、所有多功能仪表须为平装，后接线，防尘、适用于开关柜使用。
3、多功能仪表外框尺寸约96×96mm。所选的量度适用于所指示的电压和电流。
4、所有多功能仪表须具有1.5级精确度。在高压配电装置可承
受的短路和过电压时，不应损坏。
5、数显表除满足招标图纸参数外，必须满足三相电压、三相电流的基本测量功能。均配置MODBUS RS485通讯接口。
6、多功能仪表具有U、I、P、Q等全部电量参数和四象限电能功能，配置MODBUS RS485通讯接口。
后台监控系统技术指标
（1）工作条件：
额定交流电压： 220V
?额定频率： 50Hz
（2）系统主要电气特性：
?计算机监控系统具有电源设备、数据和控制接口设备、通信接
口设备、人机接口设备等均满足一般电气性能要求；
?交流回路外部端子对地绝缘电阻不小于10MΩ，不接地直流回
路对地绝缘电阻不小于1 MΩ；
?系统设备引起的噪音小于60db；
?系统满足IEC255-22-3-1989中III级试验严酷等级下测试合
格；
?系统满足IEC255-22-4-1992中IV级试验严酷等级下测试合
格。
（3）系统I/O特性：
?遥测信息响应时间≤3s
?遥信信息响应时间≤2s
?控制命令从生成到输出时间≤1s
?画面实时数据更新周期开关量时间≤2s
?画面实时数据更新周期模拟量时间≤3s
?CRT调用画面响应时间≤3s
?事件记录分辨率≤2ms
?电网频率测量误差≤0.01HZ
?系统数据库容量≥5000点
?电度量累计时间 1min可调
（4）可靠性要求：
?计算机监控系统的平均无故障时间≥30000h
?间隔级测控单元平均无故障间隔时间≥40000h
?网络平均负荷率≤25%
?正常状态主机CPU平均负荷率≤30%
?事故状态主机CPU平均负荷率≤50%
?正常状态工作站和处理机CPU平均负荷率≤30%
?事故状态工作站和处理机CPU平均负荷率≤50%
?控制操作正确动作率100%
?事故时遥信年正确动作率99%；遥控动作成功率100%
?综合测量误差≤ 0.5%
?具有抗电磁干扰、适应恶劣运行环境的能力
（5）系统技术条件
a.微机保护、测控装置采用32位工业控制专用数字信号处理器，16位A/D模数转换器。
b.遥测装置为交流采样，遥测精度≤0.2%,并能在线进行交流采样精度校验。
c. 交流采样的响应速度不大于100ms，遥测系统对输入量的变化响应时间≤1S
d.测量为真有效值测量，当波形畸变≤10%时能保证0.5%的精度。
e.遥信输入回路的驱动电压为DC220V，可以为有源接点，也可为无源接点；遥信输入回路为二级光电隔离。
f.遥信信号具有取反功能。
g.每路遥信信号具有延时防抖动功能，防抖动延时时间可在1mS~10S内调整。
h.具有遥信信号的合并功能，合并能采用“与”和“或”逻辑。
i.具有主站对时功能，对时精度不低于10ms。
j.遥信站内分辩率≤10ms。
k.具有SOE功能，SOE 分辨率为10ms。
l.常规功能满足部颁实用化标准要求。
m.能与保护系统、电能表、小电流接地选线装置、直流系统等通信，将运行信息传送至地调。
n.系统具备远方维护和诊断功能。
保护装置接入站控层监控系统应具备的基本功能
（1）遥信功能
遥信分为位置状态遥信和保护信号。
位置遥信包括各种开关、刀闸、分状态、开关手车的工作、试验位置状态、变压器分接开关位置、释压器位置、温度检测设备的限位等。
保护信号分为事故信号和预告信号。事故信号指使设备停电、停运的信号，预告信号指不影响设备继续运行的非正常信号。
每个遥信点用户可自行定义。
正常遥信状态的传送，系统优先传送故障信号和遥信变位信号。（2）操作员强制和禁止处理
对于未接入系统或因故信号临时不能正确反映真实状态的遥信点，可以通过操作命令，人工设置遥信点的状态，或禁止对遥信点的采集。数据库中记录数据点人工置数和禁止采集的状态，并可根据用
户的设置，在主接线图上用不同的颜色表示。
（3）遥测功能
各变电所内测量对象的交流三相/线电压、零序电压，三相交流电流、零序电流，有功、无功功率，谐波，功率因数，直流屏遥测量，变压器温度等电气量均送达集控中心。
遥测信息可画面显示在集控层及站控层监控主机的主接线图上，同时显示在实时刷新的遥测量表，发生遥测量越限，系统发出报警，弹出报警窗，并改变所有越限遥测量的颜色，复限时，同样有提示信息，并将颜色复原，报警信息详细写入历史记录。
四、其他技术要求
1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜柜体、各安装板、抽屉等铁件均作镀锌处理，电缆出入口应采取密封圈以便电缆进出。
3、所有电气连接铜端子表面、铜母线连接段搭接面的表面均应做表面搪锡处理，主母线铜排接头处压花搪锡。货物的所有装配螺栓、螺母、垫片均应镀锌件。表面搪锡处理工艺、镀锌处理工艺必须符合相应的国家标准要求。
4、低压开关柜中各低压配电室进线柜与变压器的进线方式为母线槽柜顶进线的方式；各低压配电室出线柜方式为电缆柜后底部出线。
5、低压成套设备提供商必须预留与母线槽搭接的接口母排，方便母线槽与低压开关柜的对接搭接。
6、所有设备、装置的操作指示、警告指示等用中文标示的，必须在相同位置牢固粘贴内容相同的简体中文标示。
附件一 莱芜市垃圾焚烧发电项目 400V低压开关柜 技术规范 光大环保能源（莱芜）有限公司 2016年10 月
1. 总则 1.1 本技术规范书适用于莱芜市环保能源发电项目交流400V 低压开关柜,技术规范中提出了对开关柜本体及 附属设备的功能设计、结构、性能、指导安装、试验、调试、验收和试运行等方面的技术要求，以及供货和现场技术服务的要求。 1.2 本设备技术规范书提出的是最低限度的技术条件，并未对一切技术细节作出规定，也未充分引述有关标准 和规范的条文，卖方应提供符合本规范书和国标GB、IEC 最新版本工业标准的优质产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.3 本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执 行。 1.4 卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完全满足本规范书的要 求。如果有异议，应以书面形式明确提出。在征得买方同意后，可对有关文件进行修改。如买方不同意修改，仍以买方意见为准。在签定合同之后，买方保留对本规范书提出补充要求和修改的权利，卖方应承诺予以配合。如提出修改，具体项目和条件由双方商定。 1.5 卖方对开关柜的成套系统设备（含辅助系统与设备）负有全责，包括分包（或采购）的产品。分包（或采 购）的产品制造商事先征得买方的认可。如果非卖方原因设备不能实现性能要求，卖方必须增加硬件或服务来完成，费用由双方协商解决。卖方应对所供设备运行性能和质量进行担保，质保期为1 年，质保期内，卖方应免费负责维修或更换。 1.6 本技术规范书经技术澄清及双方确认后，作为合同的技术附件与合同正文具有同等法律效力。 1.7 卖方有责任配合买方进行工程设计，包括应买方要求参加工程及设计联络会。 1.8 本设备技术规范书未尽事宜，双方协商确定。 2. 工程概况 2.1 项目地理位置 本项目位于: 山东省莱芜市牛泉镇鲁中水泥厂南侧光大环保能源（莱芜）有限公司 2.2气象资料：莱芜市地处北温带，属大陆性季风半湿润气候，四季分明。年平均气温1 3.2C, 极端最低气温-15C,极端最高气温38.4C。无霜期年平均195天，最多211天，最少170天。。降水量年际变化大，年平均降水量715.2 毫米，年最少降水量422.1 毫米 2.3地震烈度 该地区地震基本烈度为7 度。 2 .4工程建设规模
直流装置订货技术要求 第一章技术规范 1 总则 1.1本设备技术要求适用于新汶矿业泰山盐化工35KV变配电站工程直流屏装置，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本协议书的优质产品。 1.3本技术协议书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。 1.4本设备技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5本设备技术协议书未尽事宜，由买、卖双方协商确定。 2 环境条件与设计条件 2.1最高温度：____________ 最低温度：____________ 2.2海拔高度：____________ 2.3最大风速：____________ 2.4环境相对湿度(在25 o时) 多年平均值：____________ 2.5地震烈度：____________度； 2.6污秽等级：____________级（爬距：____________按最高工作电压计）； 2.7 安装地点：户内； 3. 设备规范 3.1合同设备包括供货方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求。 3.2 除非合同另有规定，均须遵守最新的国家标准（ＧＢ）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采用合资或合作产品，还应遵守合作方国家标准，当上述
标准不一致时按高标准执行。 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。 3.3 应遵循的主要现行标准 DL/T 459-92 《镉镍蓄电池直流屏（柜）订货技术条件》 ZBK45017-90 《电力系统用直流屏通用技术条件》 LS(W)30-40-JT 《电力系统用微机控制直流电源柜技术条件》 DL478-92 《静态继电保护及安全自动装置通用技术条件》 《电力操作电源安全规范和EMC的要求》 以上标准均执行最新版本。 这些法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。 3.4 当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。 4 技术条件 4.1电气参数 4.1.1 名称 35KV变配电站220V高频开关直流电源屏(详直流装置及系统接线图) 4.1.2规格：200AH 4.1.3 交流额定输入电压：380V±10%，频率为50Hz±5%。 4.1.4 直流额定输出电压：220V 4.1.5 充电装置额定直流输出电流： Ic=25A，高频开关电源模块为10A及以上，模块数量按(N+1)冗余配置，最大输出电流30A。 4.1.6 浮充电压稳定调节范围：220~240V； 4.1.7均衡充电电压稳定调节范围：230~260V。
高低压、配电柜、直流屏技术文件 第一部分 10KV高压配电柜 本工程10KV高压配电柜按中置柜设计，配电柜内所有设备的技术 参数应符合相应的国家标准。 2.4标准的适用和执行： 投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定。进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行。 (1)GB3906-91《3~35KV户内交流高压开关设备》 (2)DL404-91《户内交流高压开关柜订货技术条件》 (3)GB311.1-83和GB311.2~311.6-83《高电压试验技术》 (4)GB863《交流高压电器在长期工作时的发热》 (5)SD201《交流高压隔离开关的技术条件》 (6)SD318-89《高压开关柜闭锁装置技术条件》 (7)GB2706《交流高压电器动热稳定试验方法》 (8)DL403-91《10~35户内高压真空断路器订货技术条件》 (9)SDJ5-85《高压配电装置设计技术规程》 (10)GB763《交流高压电器在长时间工作时的发热》 (11)GB762-81 《电气设备额定电流》 (12)IEC229-1A 《短路保护并列设备》 (13)GB1208-87 《电流互感器》 (14)IEC-185 《电流互感器》 (15)GB50150-91 《电气装置安装工程电缆线路施工及验收标准》 (16)GB50171-92 《电气装置安装工程盘柜及二次回路接线施
工及验收规范》 (17)GB50303-2002 《建筑电气工程施工质量验收规范》 (18)国家现行包装运输标准。 凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准。 一、高压配电柜型号和技术要求详见本工程电气设计说明及电施图 二、技术参数： 1、额定工作电压：10KV 2、额定频率：50Hz±1％ 3、防护等级：IP40 4、额定短路开短能力：31.5KA 三、开关柜内主要元器件的技术参数 1、真空断路器品牌：CCK ZN18，常州森源 VS1 1）、真空断路器及其操动机构应具有防跳装置，在操作方式中不允许采用手动直接合闸(手动直接合闸仅限于机械调试中使用)。 2）、真空断路器及其操动机构必须是一体式结构，并且安装在牢固的支架上。 3）、真空断路器应装设分、合闸按钮和分、合闸指示器，外壳适当位置应设置有观察孔可以看到分、合闸位置状态。 4）、真空断路器在无需维修或更换部件的情况下，连续合分额定电流的操作总次数为20000次；在此期间，应无零件更换，无机械或电气调整，无维修。 2、微机保护品牌：西安远征，清华紫光，许继电气 1）、支持软件在线升级。 2）、装置应配备大屏幕图形液晶显示器，采用全中文菜单操作方式。 3）、应采用分层设计方法，软件应具有很好的灵活性、可靠性、
陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目低压抽屉式开关柜技术协议 陕西长青能源化工有限公司150万吨/年甲醇项目 首期60万吨/年甲醇工程改造项目 中国，陕西，宝鸡市凤翔县长青工业园 低压开关柜技术协议 技术附件编号： 合同编号： 设备位号：详见数据表
目录 1．概述和说明 (1) 2.标准规范.............................................................. 错误！未定义书签。 3.供货范围和工作范围 ......................................... 错误！未定义书签。 4.技术要求............................................................... 错误！未定义书签。 7.设备铭牌.............................................................. 错误！未定义书签。 8.检验与试验 ......................................................... 错误！未定义书签。9性能考核与性能保证 .......................................... 错误！未定义书签。 10.包装与运输 ....................................................... 错误！未定义书签。 11.技术服务和培训 ............................................... 错误！未定义书签。 12.文件资料交付要求 ........................................... 错误！未定义书签。 13.附件.................................................................... 错误！未定义书签。 14.联系方式............................................................ 错误！未定义书签。
低压开关柜成套装置 技术规范书 广西电网公司 2008年02月 目次 1总则 2技术要求 3技术服务 4供方提供的380V低压开关柜主要技术参数
5质量保证 6 供货范围 6技术资料及图纸交付进度附图：站用电配置接线图
1总则 提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。 1.1本设备技术规范书适用于380V低压开关柜设备成套装置。它提出了该设 备的功 能设计、结构、性能、安装和试验等方面的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作 出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供 的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较
高标 准执行。 1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同 正文 具有同等的法律效力。 1.6本设备技术规范书未尽事宜，由需供双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB/T 14048.1－2006 低压开关设备和控制设备总则 GB1408－89低压设备和控制设备 GB 7251-1998~2006低压成套开关设备 GB4942.2－85低压电器防护等级 DL/T 5137－2001电测量及电能计量装置设计技术规程 GB 10233-2005 低压电器成套开关设备基本试验方法 IEC439 低压开关设备和控制设备装置 GB/T3859.1-1993 半导体变流器基本要求的规定 GB/T7261-1987 继电器及继电器保护装置基本试验方法 GB/17478-1998 低压直流设备的特性及安全要求 JB/T8456-1996 低压直流开关设备 NDGJ8-89 火力发电厂、变电所二次接线设计技术规程 Q/GXD 126.01-2006 电力设备交接和预防性试验规程 2.2 使用环境条件 2.2.1 周围空气温度 最高温度：＋40 ℃； 最低温度：－10 ℃； 最大日温差：25K。 2.2.2 海拔高度：≤1000 m。 2.2.3 环境相对湿度（20℃时）

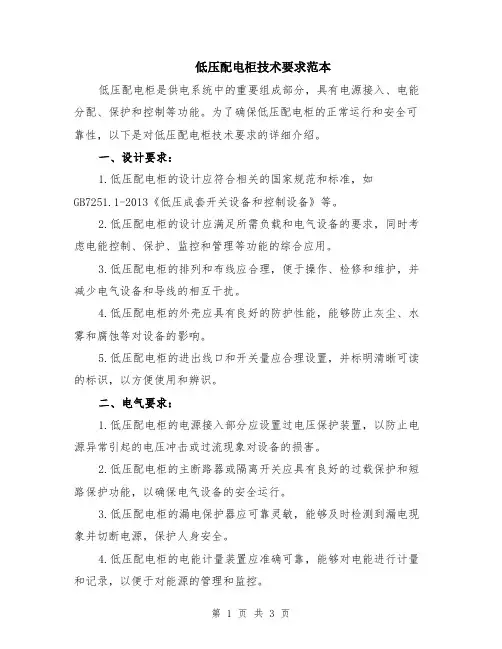

低压配电柜技术要求(通用版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0657
低压配电柜技术要求(通用版) 一、设备采购清单 序号 设备名称 型号 外形尺寸（mm） 数量(台) 备注 1 低压配电柜 GCS 1000×800×2200 12
2台主开关柜、 12台电机馈线柜 二、使用条件及标准规范： 2.1遵循的主要现行标准，但不仅限于下列标准的要求： GB191《包装贮运标志》 GB7251《低压成套开关设备和控制设备》 IEC60439《低压开关设备和控制设备组件》 所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。 2.2环境条件 a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。 b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。 c）供货方必须保证提供的所有材料、设备、精加工件、装置和
系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。 d）环境条件见下表 1 周围空气温度 最高温度℃ 40 最低温度℃ -10 最大日温差K 25 日照强度W／cm2 （风速0.5m/s） 0.1 2 海拔高度m
技术协议 甲方： 乙方： 经甲乙双方协商，就甲方购买GGD型低压开关柜达成一致意见，具体协议如下： 一、产品型号、制造标准 产品型号：GGD，数量10台；表面处理颜色：浅驼灰，产品符合的标准：GB7251.1 二、技术参数 构架外形尺寸 三、使用环境 4.1 环境条件 4.1.1安装地点：户内 4.1.2温度
环境温度：最高：40℃最低：-5℃平均：≤35℃ 4.1.3 湿度 日平均相对湿度：≤95％ 月平均相对湿度：≤90％ 4.1.4 海拔 海拔高度：＜1000m 4.1.5 地震烈度：不超过7度 4.2 电气使用条件 4.2.1 供电电源正常为额定电压、频率和在数据表上说明的中性点接地系统。 额定电压：三相五线、380V/220V 额定频率：50Hz 4.2.2 低压开关柜在额定电流状态时，当供电电源具有下述变化时应能正常的连续工作。 a) 电压变化：±10％额定值 b) 频率变化：±1％Hz 4.2.3额定值 a) 低压开关柜的母线为带保护接地线的三相四线制系统。 b) 低压开关柜的额定绝缘电压为1000V。 c) 电源进线及出线柜的控制和操作器件的额定电压为AC220V d) 在低压开关柜内安装的元件温升不超过有关标准所规定的允许温升。 五、柜体结构 1、构架用薄壁冷弯高频焊接异型钢材组装而成，其钢性、强度及承载能力均达到电器
元件的安装要求，具有较好的接地连续性。构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。 2、主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO 合金材料热注成型，机械强度和绝缘强度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。 3、装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。 4、为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。散热孔用钢丝网板加封。以保证柜体的防护等级要求。主母与支母搭接处， 采取麻点复平，以降低接触电阻，减少发热量。 5、柜体采用冷轧钢板，柜内的安装件均镀锌、钝化处理，柜体表面选用环氧粉末静电喷涂工艺。 6、低压开关柜适于TN-S系统。 7、为保证供电的连续性和可靠性，保护装置间的配合有选择性。 8、低压开关柜所有部件强度能承受运输、安装及运行时短路所引起的作用力而不致损坏。 9、主电源由柜底引入。 10、充分考虑柜体运行中的散热问题。 11、开关柜内开关与触头之间的连接线按开关的额定值配置，并按温度系数进行修正。 12、信号灯、按钮、表计等元件安装在低压开关柜的前面和控制台，所有低压开关柜在形式上保持一致。
低压开关柜技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
项目：沁水县梅园·悦港新城小区 低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司 供方：江苏亚盟电气有限公司 2017年4月 GCS低压配电设备 总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过 垂直加速度不超过 u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业
标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S） 水平母线（主母线）：50kA、80kA 垂直母线（支母线）：50kA 保护导体（接地主母线）：30、48kA 中性母线（中性主母线）：30、48kA —额定峰值耐受电流 水平母线（主母线）：105、176kA 垂直母线（支母线）：105kA 4、选用元件 一次主元件
1.直流屏技术要求 2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入， 能自动检测输入电源参数及故障进行相互切换；应选用： 2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1)选 择。容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。技术参数：充电机浮充稳压精度≤±0.5%?；调压装置稳压精度≤±5%充电 0.95； 设备运行环境温度?-10℃～+40℃ 日平均相对湿度<95%，月平均相对湿度<90%。 2.6干扰能力： 1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地” 的原则； 2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。
2.7绝缘性能： 1）绝缘电阻：直流系统无电气联系的各回路之间、外壳相互之间用开路电压500V兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于100MΩ。 2）介质强度：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受频率50HZ，电压2kV，历时1分钟的工频耐压试验而无闪络击穿现象。 3）冲击电压：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受1.2/50μs的标准雷电波短时冲击电压试验，开路试验电压5kV。 直流设备的运行状态进行实时监控，并具有强大通信功能。 2.12直流电源设备的通信接口 1）直流电源设备能提供RS-485接口，支持profibus等多种规约，易于接入上位机监控系统，实现无人 值守。充电装置具有声光报警功能。 2）微机监控单元具有完善“遥控、遥测、遥信、遥调”四遥功能。
????????????????????????????????????????????曹县福利中心配电工程 MNS低压抽出式开关柜技术条件书 ???????????????????????????????????????????? 曹县恒泰电力有限公司 2014-12-26
一. 总则 1.1本协议书的使用范围，仅限曹县福利中心配电工程配套的380/220V部分低压开关柜设备。它包括开关柜的设计、结构性能、安装和试验等方面的技术要求。 1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本协议书和有关最新工业标准的成熟优质产品。 1.3如供方没有以书面形式对本协议书的条文提出异议，则意味着供方提供的设备完全符合本协议书的要求。 1.4在签定合同之后，需方保留对本协议书提出补充要求和修改的权力，供方应允诺予以配合。如提出修改，具体项目和条件由供、需双方商定。 1.5 本协议书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。 本协议书经双方签字后作为订货合同的技术协议主要依据，与合同正文同等效力。本协议书所使用的标准以现行国家标准及IEC标准，如不一致时，按较高标准执行。 二．技术标准 除非在有关章节中另有说明，所供设备和材料的适用范围和标准应以国标规范和标准为基础；并参考下列标准，其它相当的或更严格的标准和规范也是可接受的。 1.IEC439-1《低压成套开关和控制设备》 2.GB7251-1997 《低压成套开关设备》 3.ZBK36001《低压抽出式成套开关设备》。 4.JB/9661 《低压抽出式成套开关设备》。 5.柜内电气设备应满足各自的现行技术标准。 6. IEC-439-2 工厂组装的低压开关设备和控制设备装置对母干扰系统的补充 要求 7. IEC-529 外壳防护等级的分类 8. GB4942.2-85 低压电器外壳防护等级
目录 1. 总则 (1) 2. 标准规范 (1) 3. 工作与供货范围及供货设备数量 (2) 4. 技术要求 (4) 5. 技术文件和图纸 (8) 6. 试验和检查 (10) 7. 技术服务与设计联络 (12) 8. 附图：低压开关柜及动力配电箱招标文件附图
1总则 1.1本设备技术规范适用于400V低压开关柜设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求参照本规范执行。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节 做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.4本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得￡09000（ GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC （Chi na Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 2标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会 （IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。 本合同必须遵照执行的技术规范如下（但不限于此）： （1）《低压开关设备和控制设备》GB/T14048.1 （2）《低压设备和控制设备》GB1408 （3）《低压成套开关设备》GB7251- （4）《低压成套开关设备和控制设备》IEC439-1
直流屏技术要求 The Standardization Office was revised on the afternoon of December 13, 2020
1. 直流屏技术要求 2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模 块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用： 2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高 频开关直流电源数量按（N+1)选择。容量为80AH,交流电源按两路设 计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防 雷保护的交流互投装置。技术参数：充电机浮充稳压精度≤± 0.5% ；调压装置稳压精度≤±5%充电机主充稳流精度≤±0.5% ； 交流输入电压允许范围≤+15%-20% ；纹波系数≤0.2% ；交流输入过压保护 418V(可设定)；充电模块间电流不均衡度≤±5% ；直流输出 过压保护 242V(可设定)；功率因数＞0.95 ；效率≥90%；噪声≤ 55dB ；模块输出电压可调范围 196~286V。 2.3系统配置220V阀控式密封铅酸蓄电池，具体型号参数根据各配电室图纸配置。 阀控密封式铅酸蓄电池选用：德国阳光，进口电池需提供代理商身份证明及进口产品原产地证明文件。随箱附质量保证书，进口报关单，商检 报告。 2.4蓄电池 蓄电池组屏布置在中压室内。 蓄电池应满足以下技术要求： 蓄电池使用寿命：12年及以上（20~25℃） 蓄电池组对地坪荷重不大于1200KG/每平方米，否则投标方应提出减负 方案。 2.5正常使用的环境条件 海拔高度 <1000m 设备运行环境温度 -10℃～+40℃ 日平均相对湿度<95%，月平均相对湿度<90%。 2.6干扰能力： 1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用 电气隔离措施，不破坏“一点接地”的原则； 2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足 抗电磁干扰及静电影响的要求。
word格式文档 山东电力集团公司临沂供电公司_河东供电部 GGD-0.4型 技术协议书 需方： 供方： 日期：二零一贰年肆月
一、总则 本技术协议书适用于本工程GGD-0.4低压固定式开关柜，需方、供方经过充分协商，达成以下协议,经签字后，作为合同附件,与合同一起生效,是合同不可分割的一部分,作为一个整体,具有相同的法律效力。 1、本协议是对本工程0.4KV低压开关柜的功能设计、结构、性能、安装和试 验等方面提出最基本的技术要求。 2、供方所供的0.4KV低压开关柜及其附属设备，是已设计、制造及运行成熟的、技术先进的产品。 3、由供方所提供的设备的技术规范应与本协议书中的规定相一致，并可高于本协议书中的规定。 4、本协议书是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本协议书和有关标准，功能完善、性能优良的产品及其服务，同时满足国家有关安全、环保等强制性标准和规范的要求。 5、供方在设备设计和制造中所涉及的各项规程、规范和标准都应遵循国家现行的最新版本。供方所使用的标准和本协议书中所使用的不一致时，则按较高标准执行。 6、在签订合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。 7、如果供方在生产过程中没有以书面形式对本协议书中的条文提出异议，则意味着供方提供的设备完全符合协议的要求。 8、协议书经供需双方确认后，作为合同附件，与合同具有同等的法律效力。 9、协议未定事宜，由供需双方协商解决。 10、本技术协议书为GGD型产品的通用技术协议，各个工程要求不同，某些产品功能不一定是本工程所需要的，只有配置相关元器件才能实现。 二、标准和规范 1、包括供方向其它厂商购买的所有组件和设备，都应是符合相应的标准规范或法规的最新版本或其修正本的要求。
低压配电柜设备材料技术规范书 撰写人：___________ 部门：___________
低压配电柜设备材料技术规范书 一、产品技术要求： 1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范 2、设备应符合下列标准规范的要求： GB7251-97 低压成套开关设备； GB9466 低压成套开关设备基本试验方法；GB／T4942．2 低压电气防护等级； GB3047．1 面板、架和框的基本系列；GB50150-91 电气装置安装工程设备交接试验标准。 3、设备的技术要求： 3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。 3.2基本要求 3.2.1、进出线方式：满足设计要求。 3.2.2、柜体防护等级：IP30 3.2.3、维护方式：低压柜能够进行双面维护 3.2.4、气候环境：满足贵州省气候环境要求 3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。除招标文件技术要 第 2 页共 2 页
求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！ 3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。 3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。 4、配电柜的结构要求 4.1、低压配电柜必须是抽出式结构，并配备与其配套的补偿电容柜；采用模数化组合设计，通用性强。具有足够的动热稳定性；电气方案配置灵活。柜体尺寸和数量、排列方式应符合设计图要求，不得作出调整，低压配电柜应为设计紧凑，通用性强，组合装配的抽出式结构。由框架、外壳、柜内功能单元室（含抽出式组件）、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。柜体采用优质敷铝锌板材，板材厚度不小于2.0毫米，且组装牢固；柜体的上下部应设有充分的通风散热孔装置 4.2、柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经招标人确认。所有柜内的零件、螺钉、电缆攀附的支架等均应镀锌，并达到耐盐雾腐蚀的标准。 4.3、低压配电柜的功能单元有抽屉式（馈电柜）、抽出式（进线柜） 第 2 页共 2 页
编辑词条 直流屏 目录[隐藏] 2.直流屏技术指标: 3.直流屏工作条件： 1.直流屏含义及作用： 直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。 直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。 直流屏的组成： 充电柜-充电模块-监控模块-电池组 直流屏主要特点： 系统特点 高可靠性： 采用开关电源的模块化设计，N+1热备份。 充电模块可以带电热插拔，平均维护时间大幅度减少。 动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。 硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。 可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。 系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。 高智能化： 监控模块采用大屏幕液晶汉字显示，声光告警。
PRO 附件一 莱芜市垃圾焚烧发电项目 400V低压开关柜 技术规范 光大环保能源（莱芜）有限公司 2016年10月 页脚内容1
1.总则 1.1本技术规范书适用于莱芜市环保能源发电项目交流400V低压开关柜,技术规范中提出 了对开关柜本体及附属设备的功能设计、结构、性能、指导安装、试验、调试、验收和试运行等方面的技术要求，以及供货和现场技术服务的要求。 1.2本设备技术规范书提出的是最低限度的技术条件，并未对一切技术细节作出规定， 也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和国标GB、IEC最新版本工业标准的优质产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.3本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准 执行。 1.4卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完 全满足本规范书的要求。如果有异议，应以书面形式明确提出。在征得买方同意后，可对有关文件进行修改。如买方不同意修改，仍以买方意见为准。在签定合同之后，买方保留对本规范书提出补充要求和修改的权利，卖方应承诺予以配合。如提出修改，具体项目和条件由双方商定。 1.5卖方对开关柜的成套系统设备（含辅助系统与设备）负有全责，包括分包（或采购） 的产品。分包（或采购）的产品制造商事先征得买方的认可。如果非卖方原因设备不能实现性能要求，卖方必须增加硬件或服务来完成，费用由双方协商解决。卖方应对所供设备运行性能和质量进行担保，质保期为1年，质保期内，卖方应免费负责维修或更换。 1.6本技术规范书经技术澄清及双方确认后，作为合同的技术附件与合同正文具有同等 法律效力。 页脚内容1
1 总则 1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求亦参照本规范执行。 1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过桂网试运行，并通过产品鉴定。 2 标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
直流系统技术方案书 ##有限公司根据对贵方技术条件要求，选用我公司的PZDW型直流电源系统，做出以下技术方案。 1、遵循的规范和现行标准 直流系统成套装置采用的所有设备及备品备件的设计、制造、检查、试验及特性都遵照最新版IEC标准和中国国家标准（GB标准）及国家电力行业标准（DL 标准）。主要标准如下：(但不仅限于此) GB 4208-2008 《外壳防护等级(IP代码) 》 GB 50063-2008 《电测量及电能计量装置设计技术规程》 GB 7251 《低压成套开关设备和控制设备》 GB 7947-2006 《导体的颜色或数字标识》 DL 459-2000 《电力系统直流电源柜订货技术条件》 DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》 DL/T 5044-2004 《电力工程直流系统设计技术规定》 DL/T 621-1997 《交流电气装置的接地》 DL/T 781-2001 《电力用高频开关整流模块》 Q/JTD001-2010 企业标准 所有标准都是最新版本，如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行。 2、使用环境 2.1周围空气温度 最高温度： 40 ℃ 最低温度： 25 ℃ 2.2环境相对湿度： 67 ％ 2.3海拔高度：≤ 1000 m 2.4抗震能力：水平分量 2 m/s2； 垂直分量 1 m/s2； 2.5安装场地：户内。 3、成套装置基本性能
3.1 成套装置主要技术参数 交流输入电压： 380V±10% 交流电源频率： 50 Hz 稳流精度：≤1％ 稳压精度：≤0.5％ 纹波系数：≤0.5％ 效率：≥90％ 噪声：距装置1m处﹤55dB 通信接口：RS232/485 冷却方式：风冷 屏柜尺寸(mm)：高2360宽 800深600 安装场地：户内 3.2 成套装置主要性能 1．充电装置一套，由多个高频电源开关模块并联组成，在不超过每个最大电流时增减模块，总电流不变；模块损坏时，自动退出，不影响其它模块工作。 2．充电装置采用微机控制，控制方式具有自动和手动两套独立单元，当自动控制故障或检修时，转入手动控制。 3．直流系统采用独立的在线绝缘检测和电压监视装置。 4．通信接口能满足厂站自动化的要求。 5．充电装置具有液晶汉显、完善的保护报警信号和人机对话等功能。 6．采用模块化屏架结构，功能单元分隔布置。 7．隔离保护电器选用隔离式刀熔开关、直流断路器。 8．满足工程对电磁兼容性能的要求。
低压开关柜技术规 范
项目：沁水县梅园·悦港新城小区 0.4kV低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司供方：江苏亚盟电气有限公司 4月 GCS低压配电设备
总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求. 低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C
u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过0.20g 垂直加速度不超过0.10g u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S）
