液晶面板式PZK系列智能直流屏使用说明书PZK程控直流屏使用说明书1．简介PZK系列程控直流电源屏是采用了当今直流领域最先进的高频开关电源与PLC、液晶显示屏控制相组合的方法，结合本公司多年研制的一套系统软件而构成的新一代无人职守直流电源产品。
它的各部分元件都选用了目前国内外最合适、高可靠的器件。
同传统直流屏相比，它的显示操作单元选用了液晶显示屏，采用人机对话方式直观操作；它的监控单元选用了高速、高性能的PLC，采用对直流屏各组成单元实时扫描实现全面监测和闭环控制；它功率输出单元采用高频开关技术和冗余配置，输出电压电流都具有很高的精度和很低的纹波系数；它的电池选用了高性能免维护系列电池。
PZK程控直流电源屏设计参照了电力部《DL/T 459-2000》及《JB/T 5777.4-2000》技术标准，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低电压开关分合闸的供电需求，并能直接实现“四遥”。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
本产品自动化程度高，作为常规操作它对值班人员的专业知识要求并不高，使用本直流屏时，可详细遵照本使用手册规范操作。
2．使用环境2.1 海拨高度不超过于1000米。
2.2 环境温度-10～＋50℃。
2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。
2.4 无强烈振动和冲击，无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
2.6 垂直倾斜度不大于5度。
3．技术指标3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ±0.5 。
3.2 控制母线直流输出电压： 220V（可据用户要求进行调整）。
3.3 控制母线直流输出电流额定值：5A（可据用户要求进行调整）。
3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。
3.5 直流屏在0.5秒内瞬时输出电流值：50A。
直流屏维修合同范本甲方（维修方）：________________乙方（委托方）：________________一、合同标的1.1 甲方同意为乙方提供直流屏维修服务，包括但不限于设备的检测、故障排除、零部件更换等。
名词解释：直流屏：一种用于直流电源系统的配电装置，主要由断路器、接触器、熔断器等组件组成。
二、合同内容2.1 维修范围（1）对设备进行全面检测，找出故障原因；（2）根据检测结果，对设备进行故障排除；（3）更换损坏的零部件；（4）对设备进行调试，确保设备恢复正常运行。
2.2 维修期限2.3 维修费用（1）甲方根据维修项目的实际工作量，向乙方收取维修费用。
具体费用如下：检测费：人民币____元；维修费：人民币____元；零部件费：人民币____元；其他费用：人民币____元。
（2）乙方应在合同签订后____个工作日内，向甲方支付维修费用。
2.4 维修质量保证（1）维修所用零部件均为原厂配件或同等级别配件；（2）维修后的设备应达到原设备的技术指标；（3）维修质量保证期限为____个月，自设备交付乙方之日起计算。
三、双方权利与义务3.1 甲方权利与义务（1）甲方有权按照合同约定收取维修费用；（2）甲方应按照合同约定，及时完成维修工作；（3）甲方应对维修过程中的技术秘密和商业秘密予以保密。
3.2 乙方权利与义务（1）乙方有权要求甲方按照合同约定提供维修服务；（2）乙方应按照合同约定支付维修费用；（3）乙方应协助甲方完成维修工作，提供必要的设备和技术资料。
四、违约责任4.1 甲方未按合同约定完成维修工作，乙方有权要求甲方支付违约金，违约金为合同总额的____%。
4.2 甲方未按合同约定提供维修服务，导致乙方设备损坏，甲方应承担相应的赔偿责任。
4.3 乙方未按合同约定支付维修费用，甲方有权暂停维修工作，并要求乙方支付违约金，违约金为合同总额的____%。
五、争议解决本合同在履行过程中如发生争议，双方应友好协商解决；协商不成的，可以向有管辖权的人民法院提起诉讼。
微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1．产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV 以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能（电压值以及蓄电池的数量根据断路器的规格型号而定一般在110伏-220伏相应地需要蓄电池9-18块）在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验： 1. 当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。
2. 母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成.2．使用环境2.1 海拨高度不超过于2000米。
2.2 环境温度-10～＋50℃。
2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。
2.4 无强烈振动和冲击，无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
直流屏维修合同范本甲方（委托方）：____________________法定代表人：____________________地址：____________________联系方式：____________________乙方（受托方）：____________________法定代表人：____________________地址：____________________联系方式：____________________鉴于甲方需要对其直流屏进行维修，乙方具备相关维修能力和资质，双方经友好协商，达成如下协议：一、维修范围及内容1. 乙方将对甲方的直流屏进行全面检查和维修，确保直流屏的正常运行。
2. 维修范围包括但不限于：直流屏的电源部分、电池部分、控制部分、监测部分等。
二、维修标准及要求1. 乙方应按照国家相关标准和行业规范进行维修，确保维修质量。
2. 维修后的直流屏应能正常运行，各项技术指标应符合甲方的要求。
3. 乙方应提供详细的维修报告，包括维修过程、维修内容、更换的零部件等。
三、维修时间及费用1. 维修时间：乙方应在接到甲方维修通知后的____个工作日内安排维修人员进行维修。
2. 维修费用：本次直流屏维修费用总计为人民币______元（大写：______元整），此费用为含税价。
3. 付款方式：甲方在收到乙方开具的正式发票后的______个工作日内，将维修费用支付至乙方指定的银行账户。
四、双方权利和义务1. 甲方应提供必要的协助和支持，如提供维修所需的场地、工具等。
2. 甲方应按照合同约定及时支付维修费用。
3. 乙方应按照合同约定的时间和质量要求进行维修。
4. 乙方应保证维修使用的零部件为全新、原装正品，并提供相应的质量保证。
5. 如乙方维修后仍不能解决问题，甲方有权要求乙方退还已支付的维修费用。
五、保密条款双方应对在合作过程中所获悉的对方商业秘密和机密信息予以保密，并不得向任何第三方披露。
直流屏说明书Revised on November 25, 2020微机型直流电源屏西安秦电仪表有限责任公司目录表一、产品简介 (2)二、使用环境 (2)三、技术指标 (2)四、安装及使用前准备 (3)五、操作步骤 (3)六、基本参数设定及修改 (11)七、主要部件功能介绍 (12)八、故障检修及保养维护 (13)九、运输、贮存及保证期 (14)GZDW直流屏使用说明书1．产品简介GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/》及《JB/》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
所谓直流屏就是通过充电机给并通过蓄电池储存直流电能（电压值以及蓄电池的数量根据断路器的而定一般在110伏-220伏相应地需要蓄电池9-18块）在高低压开关柜需要电动合闸或分闸的时候能够对其或分闸线圈给出符合要求的以实现合闸或分闸，直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中.蓄电池组的供电试验： 1.当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。
2.母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成.2．使用环境海拨高度不超过于2000米。
环境温度-10～＋50℃。
日平均相对湿度不大于95％，月平均相对湿度不大于90％。
无强烈振动和冲击，无强烈电磁场干扰。
周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
xxxxxxx光伏电站项目高频开关电源直流成套装置技术协议书目录1 总则................................................................................................................................................ - 1 - 1.1一般规定............................................................................................................................................. - 1 - 1.2 卖方应提供的资格文件.................................................................................................................... - 1 - 1.3 卖方工作范围.................................................................................................................................. - 2 - 1.4 对设计图纸、说明书的要求.......................................................................................................... - 2 -1.5 买方工作范围.................................................................................................................................... - 3 -2 技术要求.............................................................................................................................................. - 4 - 2.1 应遵循的主要标准............................................................................................................................ - 4 - 2.2 必须提交的技术数据和信息.......................................................................................................... - 5 - 2.3 使用环境条件.................................................................................................................................. - 5 - 2.4 系统概况........................................................................................................................................ - 6 - 2.5 一般技术性能要求............................................................................................................................ -6 -2.6高频开关电源技术性能要求............................................................................................................. - 6 -3.技术参数要求...................................................................................................................................... - 10 - 3.1技术参数表....................................................................................................................................... - 10 - 3.2 技术偏差表........................................................................................................... 错误！未定义书签。

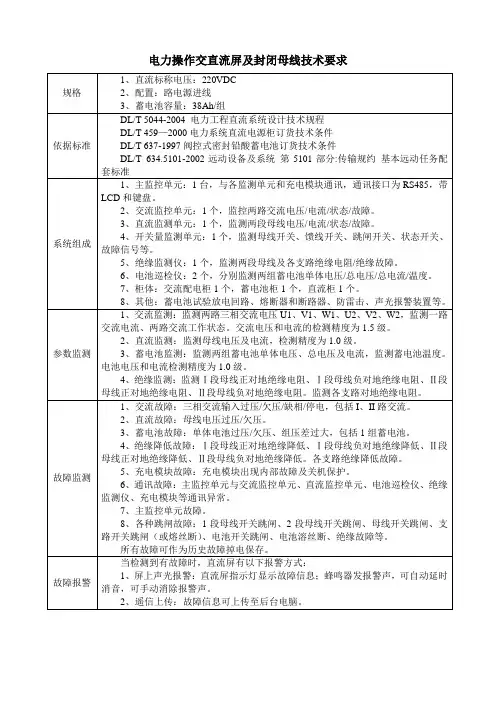

电力操作交直流屏及封闭母线技术要求规格1、直流标称电压：220VDC2、配置：路电源进线3、蓄电池容量：38Ah/组依据标准DL/T 5044-2004 电力工程直流系统设计技术规程DL/T 459—2000电力系统直流电源柜订货技术条件DL/T 637-1997阀控式密封铅酸蓄电池订货技术条件DL/T 634.5101-2002远动设备及系统第5101部分:传输规约基本远动任务配套标准系统组成1、主监控单元：1台，与各监测单元和充电模块通讯，通讯接口为RS485，带LCD和键盘。
2、交流监控单元：1个，监控两路交流电压/电流/状态/故障。
3、直流监测单元：1个，监测两段母线电压/电流/状态/故障。
4、开关量监测单元：1个，监测母线开关、馈线开关、跳闸开关、状态开关、故障信号等。
5、绝缘监测仪：1个，监测两段母线及各支路绝缘电阻/绝缘故障。
6、电池巡检仪：2个，分别监测两组蓄电池单体电压/总电压/总电流/温度。
7、柜体：交流配电柜1个，蓄电池柜1个，直流柜1个。
8、其他：蓄电池试验放电回路、熔断器和断路器、防雷击、声光报警装置等。
参数监测1、交流监测：监测两路三相交流电压U1、V1、W1、U2、V2、W2，监测一路交流电流、两路交流工作状态。
交流电压和电流的检测精度为1.5级。
2、直流监测：监测母线电压及电流，检测精度为1.0级。
3、蓄电池监测：监测两组蓄电池单体电压、总电压及电流，监测蓄电池温度。
电池电压和电流检测精度为1.0级。
4、绝缘监测：监测Ⅰ段母线正对地绝缘电阻、Ⅰ段母线负对地绝缘电阻、Ⅱ段母线正对地绝缘电阻、Ⅱ段母线负对地绝缘电阻。
监测各支路对地绝缘电阻。
故障监测1、交流故障：三相交流输入过压/欠压/缺相/停电，包括I、II路交流。
2、直流故障：母线电压过压/欠压。
3、蓄电池故障：单体电池过压/欠压、组压差过大，包括1组蓄电池。
4、绝缘降低故障：Ⅰ段母线正对地绝缘降低、Ⅰ段母线负对地绝缘降低、Ⅱ段母线正对地绝缘降低、Ⅱ段母线负对地绝缘降低。

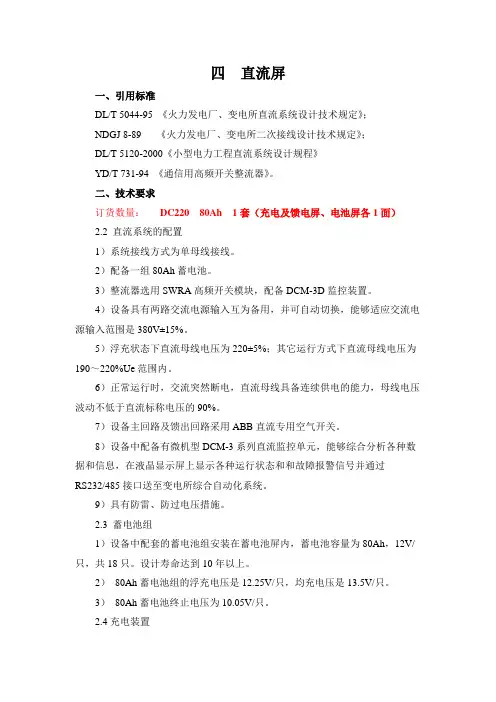

四直流屏一、引用标准DL/T 5044-95 《火力发电厂、变电所直流系统设计技术规定》；NDGJ 8-89 《火力发电厂、变电所二次接线设计技术规定》；DL/T 5120-2000《小型电力工程直流系统设计规程》YD/T 731-94 《通信用高频开关整流器》。
二、技术要求订货数量：DC220 80Ah 1套（充电及馈电屏、电池屏各1面）2.2 直流系统的配置1）系统接线方式为单母线接线。
2）配备一组80Ah蓄电池。
3）整流器选用SWRA高频开关模块，配备DCM-3D监控装置。
4）设备具有两路交流电源输入互为备用，并可自动切换，能够适应交流电源输入范围是380V±15%。
5）浮充状态下直流母线电压为220±5%；其它运行方式下直流母线电压为190～220%Ue范围内。
6）正常运行时，交流突然断电，直流母线具备连续供电的能力，母线电压波动不低于直流标称电压的90%。
7）设备主回路及馈出回路采用ABB直流专用空气开关。
8）设备中配备有微机型DCM-3系列直流监控单元，能够综合分析各种数据和信息，在液晶显示屏上显示各种运行状态和和故障报警信号并通过RS232/485接口送至变电所综合自动化系统。
9）具有防雷、防过电压措施。
2.3 蓄电池组1）设备中配套的蓄电池组安装在蓄电池屏内，蓄电池容量为80Ah，12V/只，共18只。
设计寿命达到10年以上。
2）80Ah蓄电池组的浮充电压是12.25V/只，均充电压是13.5V/只。
3）80Ah蓄电池终止电压为10.05V/只。
2.4充电装置采用高频开关整流电源SWRA22010，80Ah设备配备三台高频开关模块。
该模块性能参数为：1）交流输入电压：380V±15%，50Hz2）直流输出电压：220V3）电压调节范围：198～256V4）稳压精度：≤±0.3%5）直流输出电流：20A6）电流调节范围：0—100%连续可调7）稳流精度：≤±0.3%8）纹波系数：≤±0.12%9）噪声：≤50dB，自然冷却10）功率因数：≥0.9011）满载效率：≥92%2.5直流系统监视装置智能监控系统能够依据直流系统运行状态，综合分析各种数据和信息，在液晶显示屏上显示交流输入电压、整流器电压、整流器电流、蓄电池电压、蓄电池电流、蓄电池温度、负荷电压、负荷电流。
直流屏技术协议直流屏（Direct View Displays）是指利用直接照射光源的平面显示技术。
与传统的显示设备相比，直流屏具有更高的亮度和对比度，更广泛的视角和更快的刷新速率。
直流屏技术协议（Direct View Display Protocol，简称DVDP）是一种用于控制和管理直流屏的通信协议。
本文将介绍DVDP的基本原理和技术规范。
一、DVDP的基本原理DVDP基于现有的通信协议和标准，如TCP/IP协议和HTTP协议，通过网络连接将控制指令发送到直流屏，实现对直流屏的控制和管理。
DVDP 主要包括以下几个方面的功能：1.显示控制：通过DVDP可以实现对直流屏的显示内容进行控制，包括切换显示源、调整亮度和对比度、调整色彩等。
用户可以通过DVDP发送相应的指令来进行显示控制。
2.网络管理：DVDP提供了网络管理功能，可以实现对直流屏的远程控制和管理。
用户可以通过DVDP对直流屏进行远程开关机、重启、监控等操作。
3.多屏联动：DVDP支持多屏联动功能，用户可以通过DVDP将多个直流屏进行联动，实现大屏拼接显示效果。
用户可以通过DVDP对多个直流屏进行同步显示控制。
4.安全管理：DVDP提供了安全管理功能，可以对用户访问和权限进行管理。
用户可以通过DVDP设置访问密码、权限控制等保护措施。
二、DVDP的技术规范1. 数据传输：DVDP采用TCP/IP协议进行数据传输，使用HTTP协议进行应用层封装和控制。
DVDP的传输速率应达到每秒100Mbps以上，以保证实时性和稳定性。
2.控制指令：DVDP定义了一套控制指令集，包括显示控制指令、网络管理指令、多屏联动指令和安全管理指令。
用户可以通过发送相应的指令来实现对直流屏的控制和管理。
3.数据格式：DVDP定义了一套数据格式规范，包括控制指令的格式、数据包的格式和消息的格式等。
数据格式应符合标准的协议规范，保证数据的可靠性和解析性。
4.设备接口：DVDP提供了设备接口规范，包括网络接口、电力接口、视频接口和音频接口等。
直流装置订货技术要求第一章技术规范1 总则1.1本设备技术要求适用于新汶矿业泰山盐化工35KV变配电站工程直流屏装置，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本协议书的优质产品。
1.3本技术协议书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
1.4本设备技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5本设备技术协议书未尽事宜，由买、卖双方协商确定。
2 环境条件与设计条件2.1最高温度：____________最低温度：____________2.2海拔高度：____________2.3最大风速：____________2.4环境相对湿度(在25 o时)多年平均值：____________2.5地震烈度：____________度；2.6污秽等级：____________级（爬距：____________按最高工作电压计）；2.7 安装地点：户内；3. 设备规范3.1合同设备包括供货方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求。
3.2 除非合同另有规定，均须遵守最新的国家标准（ＧＢ）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
3.3 应遵循的主要现行标准DL/T 459-92 《镉镍蓄电池直流屏（柜）订货技术条件》ZBK45017-90 《电力系统用直流屏通用技术条件》LS(W)30-40-JT 《电力系统用微机控制直流电源柜技术条件》DL478-92 《静态继电保护及安全自动装置通用技术条件》《电力操作电源安全规范和EMC的要求》以上标准均执行最新版本。
这些法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
3.4 当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
4 技术条件4.1电气参数4.1.1 名称35KV变配电站220V高频开关直流电源屏(详直流装置及系统接线图)4.1.2规格：200AH4.1.3 交流额定输入电压：380V±10%，频率为50Hz±5%。
4.1.4 直流额定输出电压：220V4.1.5 充电装置额定直流输出电流：Ic=25A，高频开关电源模块为10A及以上，模块数量按(N+1)冗余配置，最大输出电流30A。
4.1.6 浮充电压稳定调节范围：220~240V；4.1.7均衡充电电压稳定调节范围：230~260V。
4.1.8 充电电压调节范围：198～260V。
4.1.9 直流输出电流调节范围：额定值的30%～100%。
4.1.10 稳压精度：输出电压稳压精度：≤±0.1%。
4.1.11 稳流精度：≤±0.1%。
4.1.12 纹波系数：≤±0.5%。
4.1.13 均流不平衡度：模块输出电流大于额定电流50%时均流不平衡度不大于±3%；模块输出电流为额定电流10%~50%时，均流不平衡度不大于±5%。
4.1.14功率因数：模块的最大输出功率最大时，功率因数应大于0.95；模块的最大输出功率小于额定值时，功率因数应大于0.9。
4.1.15谐波干扰、电磁兼容等指标应满足GB/T17626中有关标准。
4.1.16主接线方式：直流系统为单母线分段接线，两组蓄电池每组各配一组智能高频开关整流器。
4.2 直流系统设备技术条件4.2.1交流电源输入特性为：1、输入电压：AC380V±10%，三相四线。
3、输入交流电压频率：50±5%Hz4、额定短时耐受电流：20/40kA（直流/交流）5、功率因数：≥0.856、效率：≥95%4.2.2输出特性1）、输出直流电压：输出电压具有主充、均充、浮充三种状态。
整个电压稳定调节范围：198～260V连续无级可调。
2）、单只模块输出直流额定电流10A及以上4.2.3保护特性1)、短路保护：具有电流回归式保护功能，故障去除会自动恢复工作。
2)、输出过压保护。
3)、输出欠压告警。
4)、输入过压保护：AC418V±5V，可自动恢复，回差电压：AC5V～15V。
5)、输入欠压告警：AC323V±5V，可自动恢复，回差电压：AC10V～20V。
6)、缺相保护：可恢复。
7)、过热保护功能：当散热器温度过热时，关机保护，降温后可自动恢复。
4.2.4监控接口：通过模块内置监控板实现，应设有与远方计算机系统的通讯接口（RS422/RS485）及开放的通讯协议；同时也可经过硬接线与远方计算机系统的接口。
1）、遥信：将输入过欠压，缺相，输出过压保护，输出欠压告警及过热保护信号传递给监控单元。
2）、遥控：通过监控单元，实现开/关机、均/浮充转换及10%～100%限流。
4.2.5均流功能：具有均流功能及均流接口，在并机应用时使用。
4.2.6面板功能：1）、具有LED信号指示。
2）、具有电位器分别调节均充、浮充电压和限流点调节。
3）、具有拨码开关进行自主/受控转换、均/浮充转换、开机/关机转换。
4）、LED数字表头显示输出电流、电压。
4.2.7环境适应：高温试验、低温试验、恒定湿热试验、振动试验、冲击试验等均应满足GB2423中的规定。
4.2.8模块采用带电插拔方式。
4.2.9绝缘电阻：试验电压DC500V，充电模块的交流输入端子对机壳、对直流输出以及直流输出对机壳的绝缘电阻：≥10MΩ。
4.2.10绝缘强度：交流输入端子对壳体、直流输出对壳体，承受50Hz有效值2000V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。
交流输入端子对直流输出端子承受50HZ有效值3000V的交流电压1min，无击穿、无飞弧现象，漏电流≤30mA。
4.2.11爬电距离、电气间隙、接地线电流、防火要求、温度要求等均应满足《电力操作电源安全规范和EMC的要求》。
4.2.12发射：按照《电力操作电源安全规范和EMC的要求》传导干扰：EN55011辐射干扰：EN55011谐波：EN6100-3-2CLASSA4.2.13抗干扰度：静电放电；快速瞬变电脉冲群；浪涌冲击（防雷）；电压暂降、短时中断、电压变化等按照《电力操作电源安全规范和EMC的要求》4.2.14绝缘监察装置220V直流主屏和直流分屏每段母线上装设一组绝缘监察装置。
1）、完成对直流母线电压和绝缘电阻的监视，当母线电压或绝缘电阻越限时本装置可显示及报警，220V主屏还可引至系统监控模块报警。
2）、在线检测直流馈线支路的绝缘电阻，并将母线电压、对地绝缘电阻及各馈线支路的绝缘电阻值显示在本装置液晶屏上，220V主屏还可送至系统监控模块进行报警。
3）、设有微机型直流接地监测装置，220V主屏引至系统监控模块报警。
当直流系统发生一点接地时，应自动报出接地支路和支路接地电阻。
4.3直流柜4.3.1 直流柜结构标准：1）、直流柜采用封闭型结构，前后开门，后门为双扇门，前后门应嵌入门柜内，关门后扇面与柜面齐平，门拉手应为嵌入式电度抛光的弹簧式拉手；柜体两侧加侧板。
设备的柜架为垂直地面安装的自撑式结构。
2）、柜体颜色：RAL7035，静电喷涂。
3）、柜体尺寸：2260×800×600mm（高×宽×深）4）、防护等级：不低于IP32，柜内设备自然对流冷却。
4.3.2直流柜应能承受20kA的短路电流，柜内母线采用绝缘铜母线。
柜内配线应排列整齐，做到横平竖直，配线长度留有适当裕度，截面要满足供电及短路要求。
配线的绝缘、耐压等要求符合相应的国标或部标。
4.3.3所有馈线开关采用直流专用三段式（短路速断、短路延时及过负荷）保护塑壳断路器，其报警触点引至系统监控模块，通过通讯或硬接线至DCS，用于监视其工作状态。
4.3.4 直流柜柜架和外壳应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定，同时不因成套设备的吊装、运输等情况而影响设备的性能。
4.3.5 柜内绝缘导线应选用铜质多股绞线。
4.3.6 端子排额定电压不低于500V，额定电流不小于10A，具有隔板、标号线套和端子螺丝，每个端子排均应标以编号。
端子采用阻燃型端子。
4.3.7 控制回路的导线均应选用绝缘电压不小于500V、截面不小于1.5mm2的多股铜绞线。
导线两端均要标以编号，导线任何的连接部份不能焊接，对外引接电缆均应通过端子排，出线端子采用压接式连线鼻子。
4.4 蓄电池参数4.4.1 蓄电池为阀控密封式铅酸蓄电池。
4.4.2 额定电压：系统电压：220V蓄电池电压：2V/单只。
4.4.3 额定容量：a)：10h额定容量200AHb) 2组，104只/组4.5 系统功能要求4.5.1 系统功能1）、要求系统具有微机管理功能，且控制方式具有自动和手动两套独立单元。
能全面满足阀控铅酸免维护蓄电池稳压或稳流充电、浮充电、均衡充电运行状态，并能自动管理，要求具备无级限流、电池温度补偿、电池监测、直流电源系统异常运行时异常情况处理等，能与单个整流模块、数据采集单元、蓄电池管理装置、绝缘检测装置和远方计算机通信功能。
2）、直流充电装置采用高频开关电源模块结构的N＋1冗余并联方式，模块为风冷智能型，具有稳压、稳流及限流性能，应为定电流、恒电压型充电设备。
每个模块具有独立的CPU，能适应上述多种充电方式的要求。
充电装置应为长期连续工作制。
充电装置设备的工作方式：i) 补充充电；ii) 浮充电；iii) 均衡充电、浮充电自动转换；iv) 具有手动与自动两种调节方式。
手动调节方式在输出电压调节范围内连续可调。
在交流失电又恢复供电后自动可使整流设备自动投入工作，并根据蓄电池状态自动选择工作状态。
v) 具有软起动功能。
3）、具有系统告警和故障回叫功能。
当下级设备如充电柜、馈线柜、充电模块等产生告警信息，监控模块根据所存储的设置数据进行告警级别识别，发出告警信息。
告警分为一般告警和紧急告警。
所有的告警均由键盘设置成不告警、一般告警和紧急告警。
i) 系统具有交流过、欠压告警功能，电压在AC380V+10%～-15%以外均告警。
ii)系统具有直流母线过、欠压告警功能，电压在DC220V±10%以外时，发出灯光、音响报警信号。
