阀门填料密封知识

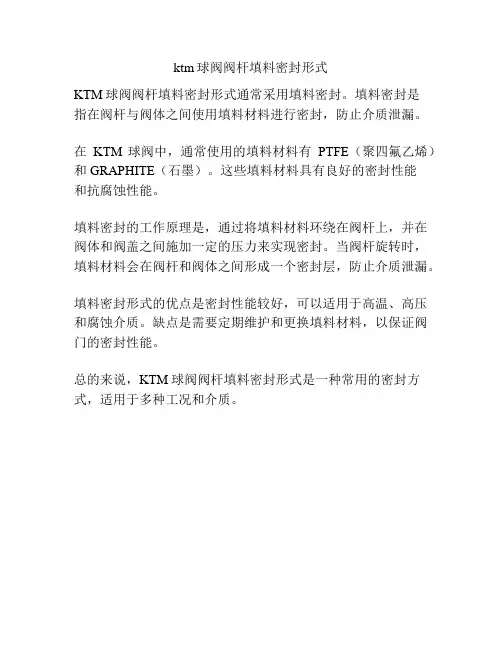

ktm球阀阀杆填料密封形式
KTM球阀阀杆填料密封形式通常采用填料密封。

填料密封是
指在阀杆与阀体之间使用填料材料进行密封，防止介质泄漏。

在KTM球阀中，通常使用的填料材料有PTFE（聚四氟乙烯）和GRAPHITE（石墨）。

这些填料材料具有良好的密封性能
和抗腐蚀性能。

填料密封的工作原理是，通过将填料材料环绕在阀杆上，并在阀体和阀盖之间施加一定的压力来实现密封。

当阀杆旋转时，填料材料会在阀杆和阀体之间形成一个密封层，防止介质泄漏。

填料密封形式的优点是密封性能较好，可以适用于高温、高压和腐蚀介质。

缺点是需要定期维护和更换填料材料，以保证阀门的密封性能。

总的来说，KTM球阀阀杆填料密封形式是一种常用的密封方式，适用于多种工况和介质。

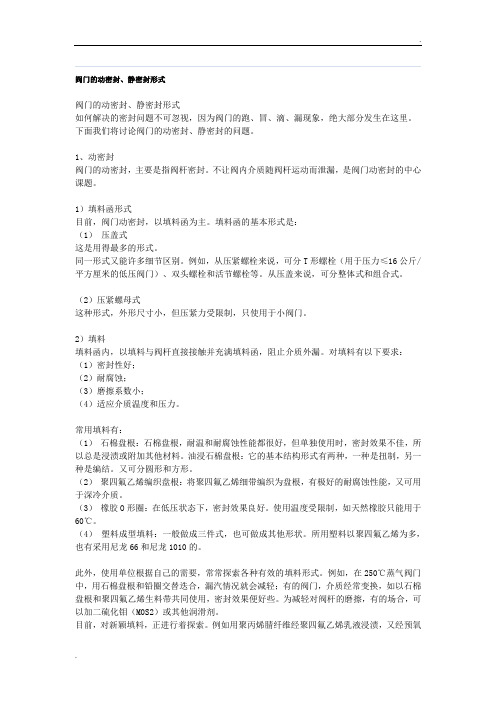

阀门的动密封、静密封形式阀门的动密封、静密封形式如何解决的密封问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

下面我们将讨论阀门的动密封、静密封的问题。

1、动密封阀门的动密封，主要是指阀杆密封。

不让阀内介质随阀杆运动而泄漏，是阀门动密封的中心课题。

1）填料函形式目前，阀门动密封，以填料函为主。

填料函的基本形式是：（1）压盖式这是用得最多的形式。

同一形式又能许多细节区别。

例如，从压紧螺栓来说，可分T形螺栓（用于压力≤16公斤/平方厘米的低压阀门）、双头螺栓和活节螺栓等。

从压盖来说，可分整体式和组合式。

（2）压紧螺母式这种形式，外形尺寸小，但压紧力受限制，只使用于小阀门。

2）填料填料函内，以填料与阀杆直接接触并充满填料函，阻止介质外漏。

对填料有以下要求：（1）密封性好；（2）耐腐蚀；（3）磨擦系数小；（4）适应介质温度和压力。

常用填料有：（1）石棉盘根：石棉盘根，耐温和耐腐蚀性能都很好，但单独使用时，密封效果不佳，所以总是浸渍或附加其他材料。

油浸石棉盘根：它的基本结构形式有两种，一种是扭制，另一种是编结。

又可分圆形和方形。

（2）聚四氟乙烯编织盘根：将聚四氟乙烯细带编织为盘根，有极好的耐腐蚀性能，又可用于深冷介质。

（3）橡胶O形圈：在低压状态下，密封效果良好。

使用温度受限制，如天然橡胶只能用于60℃。

（4）塑料成型填料：一般做成三件式，也可做成其他形状。

所用塑料以聚四氟乙烯为多，也有采用尼龙66和尼龙1010的。

此外，使用单位根据自己的需要，常常探索各种有效的填料形式。

例如，在250℃蒸气阀门中，用石棉盘根和铅圈交替迭合，漏汽情况就会减轻；有的阀门，介质经常变换，如以石棉盘根和聚四氟乙烯生料带共同使用，密封效果便好些。

为减轻对阀杆的磨擦，有的场合，可以加二硫化钼（M0S2）或其他润滑剂。

目前，对新颖填料，正进行着探索。

例如用聚丙烯腈纤维经聚四氟乙烯乳液浸渍，又经预氧化后，在模具中烧结压制，可以得到密封性能优异的成型填料；又如用不锈钢薄片与石棉制成波形填料，可耐高温、高压与腐蚀。

阀门的动密封、静密封形式阀门的动密封、静密封形式如何解决的密封问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

下面我们将讨论阀门的动密封、静密封的问题。

1、动密封阀门的动密封，主要是指阀杆密封。

不让阀内介质随阀杆运动而泄漏，是阀门动密封的中心课题。

1）填料函形式目前，阀门动密封，以填料函为主。

填料函的基本形式是：（1）压盖式这是用得最多的形式。

同一形式又能许多细节区别。

例如，从压紧螺栓来说，可分T形螺栓（用于压力≤16公斤/平方厘米的低压阀门）、双头螺栓和活节螺栓等。

从压盖来说，可分整体式和组合式。

（2）压紧螺母式这种形式，外形尺寸小，但压紧力受限制，只使用于小阀门。

2）填料填料函内，以填料与阀杆直接接触并充满填料函，阻止介质外漏。

对填料有以下要求：（1）密封性好；（2）耐腐蚀；（3）磨擦系数小；（4）适应介质温度和压力。

常用填料有：（1）石棉盘根：石棉盘根，耐温和耐腐蚀性能都很好，但单独使用时，密封效果不佳，所以总是浸渍或附加其他材料。

油浸石棉盘根：它的基本结构形式有两种，一种是扭制，另一种是编结。

又可分圆形和方形。

（2）聚四氟乙烯编织盘根：将聚四氟乙烯细带编织为盘根，有极好的耐腐蚀性能，又可用于深冷介质。

（3）橡胶O形圈：在低压状态下，密封效果良好。

使用温度受限制，如天然橡胶只能用于60℃。

（4）塑料成型填料：一般做成三件式，也可做成其他形状。

所用塑料以聚四氟乙烯为多，也有采用尼龙66和尼龙1010的。

此外，使用单位根据自己的需要，常常探索各种有效的填料形式。

例如，在250℃蒸气阀门中，用石棉盘根和铅圈交替迭合，漏汽情况就会减轻；有的阀门，介质经常变换，如以石棉盘根和聚四氟乙烯生料带共同使用，密封效果便好些。

为减轻对阀杆的磨擦，有的场合，可以加二硫化钼（M0S2）或其他润滑剂。

目前，对新颖填料，正进行着探索。

例如用聚丙烯腈纤维经聚四氟乙烯乳液浸渍，又经预氧化后，在模具中烧结压制，可以得到密封性能优异的成型填料；又如用不锈钢薄片与石棉制成波形填料，可耐高温、高压与腐蚀。

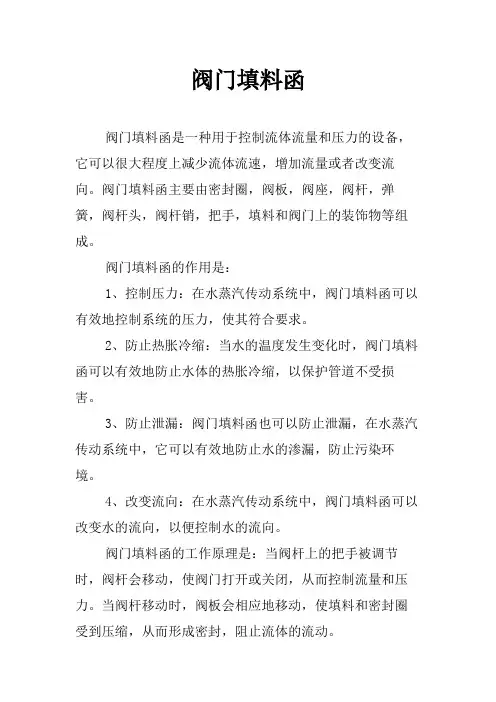

阀门填料函阀门填料函是一种用于控制流体流量和压力的设备，它可以很大程度上减少流体流速，增加流量或者改变流向。

阀门填料函主要由密封圈，阀板，阀座，阀杆，弹簧，阀杆头，阀杆销，把手，填料和阀门上的装饰物等组成。

阀门填料函的作用是：1、控制压力：在水蒸汽传动系统中，阀门填料函可以有效地控制系统的压力，使其符合要求。

2、防止热胀冷缩：当水的温度发生变化时，阀门填料函可以有效地防止水体的热胀冷缩，以保护管道不受损害。

3、防止泄漏：阀门填料函也可以防止泄漏，在水蒸汽传动系统中，它可以有效地防止水的渗漏，防止污染环境。

4、改变流向：在水蒸汽传动系统中，阀门填料函可以改变水的流向，以便控制水的流向。

阀门填料函的工作原理是：当阀杆上的把手被调节时，阀杆会移动，使阀门打开或关闭，从而控制流量和压力。

当阀杆移动时，阀板会相应地移动，使填料和密封圈受到压缩，从而形成密封，阻止流体的流动。

阀门填料函有多种不同的类型，比如单向阀、止回阀、调节阀、安全阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀、排气阀等。

这些阀门填料函的选择取决于流体的性质，流量，压力，温度和管道的材料等。

阀门填料函的安装应注意以下几点：1、安装时应确保阀门填料函的标准件与管道的标准件相匹配，并且要确保阀门的安装方向与管道的安装方向一致。

2、安装时要注意检查填料的更换情况，填料的更换要根据具体情况和使用环境而定。

3、安装时要确保阀门的压力测试，并且要根据实际情况对阀门的密封和表面进行检查，以确保其正常使用。

4、安装时要注意连接管道的处理，并且要确保管道的连接处处理得当，以确保阀门正常使用。

5、安装前要检查阀门填料函的连接尺寸，连接方式，弹性连接件及其他仪表及设备的安装情况，以确保阀门的正常使用。

阀门填料函的安装，检查和维护都要按照规定的标准办理，以确保阀门的高效能和安全使用。

只有正确使用和维护阀门填料函，才能有效地控制流体的压力和流量，从而达到满足用户需求的目的。

更换阀门密封填料
1、准备工具：黄油、石棉绳或密封填料若干、活动200mm,250mm 各一把、平口150mm一把、F形扳手一把、密封填料钩150mm一把、裁纸刀一把
2、检查流程，侧身关闭上流阀门，侧身关闭下流阀门，打开放空阀门
3、关闭阀门，用扳手卸掉压盖螺母，泄压，取净旧填料。

4、根据丝杆外径量取盘根长度，切口成30~45角，根据第一根盘根长度剪取其余盘根，盘根均匀涂抹黄油，按顺时针方向加入，直至密封盒加满。

5、对称均匀紧固压盖螺栓，压盖压入松紧合适间隙一致。

打开阀门，开关灵活。

6、侧身关闭放空阀，侧身打开下流阀试压。

检查密封处是否渗漏。

如不渗漏，侧身打开上流阀，倒回原流程。

（阀门应全开回半扣）
7、收回工用具，清洁现场。

阀门密封填料的分类及选用
1. 嘿，你知道吗？阀门密封填料那可是有好多不同的类型呢！就像水果有各种各样的种类一样。

比如编织填料，这就好比是苹果，常见又实用。

在很多场合都能派上用场哦！
2. 哇塞，还有塑性填料呢，这可像香蕉一样有着独特的作用呀！你想想看，在一些特定的情况下，它就能发挥出大本事呢，是不是很神奇呀？
3. 橡胶填料呀，就跟橙子似的，有自己的特点哟！比如它的弹性好呀。

很多地方都需要它的这种弹性来保证密封效果呢！
4. 哦哟，四氟填料那可是高级货呀，就如同榴莲，虽然可能不是人人都喜欢，但在它适合的领域，那可真是厉害得不行呀！你能想象到它大显身手的样子吗？
5. 那我们该怎么选用呢？这可不能马虎呀！就像你挑鞋子一样，得合脚才行。

如果选错了填料，那可就麻烦啦！
6. 得根据实际情况来呀，温度、压力这些都得考虑进去，就像你出门根据天气选衣服一样，对吧？要是不考虑清楚，那后果不堪设想呢！
7. 不同的介质也有影响哦，这就好比不同的菜要配不同的调料，得搭配好呀！不然怎么能做出美味的菜肴呢，密封效果又怎么能好呢？
8. 还有呀，成本也得考虑呀，不能只选贵的，得选对的，就像买东西要性价比高一样，明白了吧？
9. 总之呀，阀门密封填料的分类和选用真的超级重要，一定要慎重对待，选对了才能保证阀门好好工作呀！。

阀门填料密封知识(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除阀门填料密封知识填料是动密封的填充材料，用来填充填料室空间，以防止介质经由阀杆和填料室空间泄露。

填料密封是阀门产品的关键部位之一，要想达到好的密封效果，一方面是填料自身的材质，结构要适应介质工况的需要，另方面则是合理的填料安装方法和从填料函的结构上考虑来保证可靠的密封。

一、对填料自身的要求1、减少填料对阀杆的摩擦力；2、防止填料对阀杆和填料函的腐蚀；3、适应介质工况的需要。

二、常用填料品种因为资料介绍用于各种工况条件下的品种达40余种，而通用阀门中最常用的不过几种或十几种1、盘根型A、橡胶石棉盘根：XS250FXS350FXS450FXS550F；B、油禁石棉盘根：YS450FYS350FYS450F；C、浸聚四氟乙烯石棉盘根；2D、柔性石墨编织填料：根据增强材料的不同可分别耐温300℃450℃60 0℃650℃；E、聚四氟乙烯编织填料；F、半金属编织填料，以夹有不锈钢丝、铜丝的石棉做为芯子。

外表用夹铜丝、不锈钢丝、蒙乃尔丝、固康镍尔丝的石棉线编织起来。

根据用途其表面用石墨、云母、二硫化钼润滑剂处理。

也有的以石棉为芯，用润滑的涂石墨的铜铂扭制而成。

2、成型填料成型填料即压制成型的填料其品种有A、橡胶B、尼龙C、聚四氟乙烯D、填充聚四氟乙烯（增强聚四氟乙烯）增强材料为玻璃纤维，一般为8～15％玻璃纤维。

E、柔性石墨环三、注意事项1、盘根型填料切断时用45。

切口，安装时每圈切口相错180；2、在高压下使用聚四氟乙烯成型填料时要注意其冷流特性；3、柔性石墨环单独使用密封效果不好，应与柔性石墨编织填料或YS450（看温度情况）组合使用，填料函中间装柔性石墨环，两端装编织填料，也可隔层装配即一层柔性石墨一层编织填料，也可在填料函中间放隔环，隔环上下分别成两组组合装配的填料；4、石墨对阀杆填料函隔有腐蚀使用中应选择加缓腐蚀剂的盘根；5、柔性石墨在王水、浓硫酸、浓硝酸等介质中不适用；6、填料函的尺寸精度表面粗糙度，阀杆尺寸精度和表面粗糙度是影响成型填料密封性的关键；3。

高压角阀填料密封失效原因及结构改进1 现状和存在的问题在大化肥装置高压角阀是尿素工艺装置上相当重要的阀门，这类阀门承受的工况复杂、压力高、温度高、工艺介质腐蚀性强等。

出现故障的频率大，我公司在大修开车运行不久就发生泄漏，特别是在近几年，大修后运行不久其填料密封就发生泄漏。

虽然我们在历年的检修中用过不同的填料材质和不同的结构形式都不是很理想。

为此，我们对高压角阀结构及原理进行分析，希望找出密封失效的原因和改进办法，确保阀门无泄漏运行。

2 高压角阀填料结构及密封原理阀杆的开启由手轮转动，通过蜗轮蜗杆带动传动机构将推力作用在阀杆上，阀杆克服一部管道内介质反力，阀杆头部圆锥面和阀座相接触，产生接触应力，当比压达到一定值时，实现密封，而阀杆与外界的密封，采用填料盖压紧V形填料实现密封。

填料的组装图如图1，V形填料的结构如图2，V形填料的凸面尖角度为105°凹面角度90°，填料的安装按图1所示逐一安装到位，因此，对V型填料的加工要求和安装要求都较高，如果加工时V形填料组的内、外径不一致，凸面尖角直径与凹面尖角直径不一致，在安装填料方法不当等，在压紧填料时会是填料受力及力中心发生偏移，导致填料受力不均，导致填料唇部变形不一致，使唇尖的接触应力不一致而发生泄漏。

1－上压环填料 2－V形填料 3－下压环填料图1 填料改造前组装示意图图2 V形填料改造前示意图3 填料密封失效原因分析通过对角阀泄漏分析发现，填料没有损坏，打开填料腔，拆出填料观察发现，所有的V形填料唇边均有不同程度的变形和磨损，。

填料的安装方法正确，从V形填料特征来，整个填料密封失效是由于预紧力不合适，且泄漏之前在填料腔内的V形填料已有蠕动发生。

也有个别情况是阀杆磨损、腐蚀造成泄漏的。

我们认为有三种情况导致填料失效过快而发生泄漏，一是初始预紧力过大，二是填料的加工误差，三是填料安装方法不当。

一般来说，填料加入填料函以后，通过压盖对填料施加压力，使填料产生径向形变与阀杆紧密接触产生密封力，如果安装过程中用力不均，使填料与阀杆的接触不均匀甚至没有接触，容易造成阀门填料泄露。
