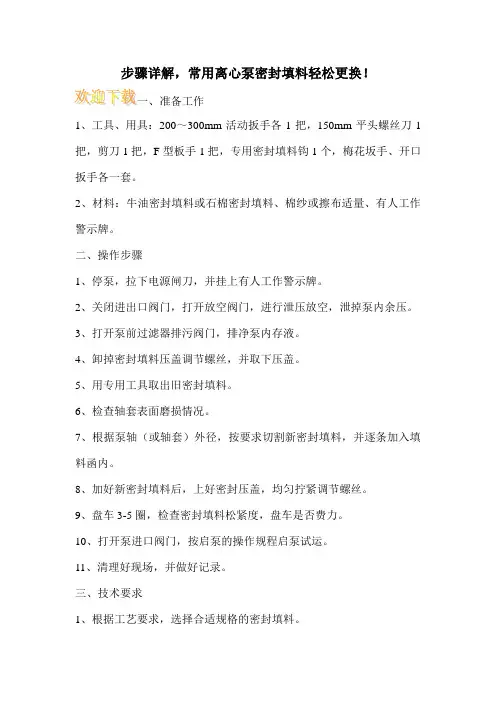

步骤详解，常用离心泵密封填料轻松更换！1、工具、用具：200～300mm活动扳手各1把，150mm平头螺丝刀1把，剪刀1把，F型板手1把，专用密封填料钩1个，梅花坂手、开口扳手各一套。
2、材料：牛油密封填料或石棉密封填料、棉纱或擦布适量、有人工作警示牌。
二、操作步骤1、停泵，拉下电源闸刀，并挂上有人工作警示牌。
2、关闭进出口阀门，打开放空阀门，进行泄压放空，泄掉泵内余压。
3、打开泵前过滤器排污阀门，排净泵内存液。
4、卸掉密封填料压盖调节螺丝，并取下压盖。
5、用专用工具取出旧密封填料。
6、检查轴套表面磨损情况。
7、根据泵轴（或轴套）外径，按要求切割新密封填料，并逐条加入填料函内。
8、加好新密封填料后，上好密封压盖，均匀拧紧调节螺丝。
9、盘车3-5圈，检查密封填料松紧度，盘车是否费力。
10、打开泵进口阀门，按启泵的操作规程启泵试运。
11、清理好现场，并做好记录。
三、技术要求1、根据工艺要求，选择合适规格的密封填料。
2、在进行离心泵更换密封填料操作时，必须停掉机泵。
3、关闭泵的进出口阀门，打开放空阀和排污阀，泄掉泵内余压，禁止带压操作。
4、将填料函内的旧密封填料清理干净彻底。
在用专用工具向外掏取旧密封填料时，要小心，以免损伤轴套。
5、密封填料切割长度应符合泵轴的要求，接口要切成30或45角斜接口，每圈密封填料之间的接口处应错开90，120，180角，最后一道密封填料接口应向下。
6、压盖应均匀上紧，达到不偏不斜，压盖压入深度不能小于5mm。
7、加好密封填料后，盘泵应灵活自如，松紧适宜。
8、启泵试运时，密封填料应不发热，不冒烟，不甩油水，漏失量为10-50滴/min。
四、相关知识1、更换离心泵密封填料的操作规程1）准备工作（1）准备好相应的工用具。
（2）停泵，拉下电源闸刀，并挂上有人工作警示牌。
（3）选择合适规格的密封填料。
2）操作步骤（1）关闭进出口阀门，打开放空阀门，进行泄压放空，泄掉泵内余压。
（2）打开泵前过滤器排污阀门，排净泵内存液。
1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。
2 适用围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。
3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。
它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。
调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。
因此，必须充分重视调节阀的运行维护和检修工作。
4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。
4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。
整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用围（20%—80%）工作。
4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。
4.1.4 调节阀在运行过程中禁调整阀杆和压缩弹簧的位置。
4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。
4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有重的摩擦划痕或变形。
4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。
4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。
4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。
4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。
阀门故障及维修大全：掌握技巧，轻松应对一、引言阀门是工业和家庭设备中必不可少的组成部分，其正常运行对于流体控制和系统安全具有重要意义。
然而，阀门在实际运行中可能遇到各种故障和问题，掌握正确的维修方法和技术对于保障其正常运行至关重要。
本文将详细介绍常见的阀门故障及维修方法，帮助您在面对问题时迅速找到解决方案。
二、阀门故障的分类及原因分析阀门操作不灵活现象：阀门开启或关闭时，转动不灵活，手感迟滞。
原因：可能是由于长期使用导致阀杆磨损、润滑不足或被异物卡住。
阀门密封面泄漏现象：在阀门关闭后，仍有流体从密封面处渗漏。
原因：可能是由于密封面损伤、安装不当、垫片失效或压力过高导致密封性能下降。
阀门开关不灵活现象：在开启或关闭阀门时，手感沉重或不灵活。
原因：可能是由于阀杆弯曲、填料压得过紧或缺乏润滑。
阀门定位器故障现象：阀门定位器失效，无法准确控制阀门的开度。
原因：可能是由于定位器内部组件磨损、气源压力不足或信号输入异常。
三、阀门维修方法及技巧阀门操作不灵活的维修方法（1）检查阀杆是否有磨损，必要时进行更换。
（2）检查润滑状况，定期涂抹润滑脂。
（3）清除异物，确保阀门内部通畅。
阀门密封面泄漏的维修方法（1）更换密封垫片，确保垫片质量合格。
（2）调整密封面平整度，确保密封性能。
（3）适当调整螺栓紧固力，防止密封面松动。
（4）针对高温、高压环境，选用更合适的密封材料和结构。
阀门开关不灵活的维修方法（1）更换填料，并调整填料的压紧程度。
（2）检查阀杆是否弯曲，必要时进行更换。
（3）为阀杆和轴承添加润滑剂，确保转动顺畅。
（4）检查气源压力是否正常，保持气源充足。
4.阀门定位器故障的维修方法（1）拆解定位器，检查内部组件是否磨损，进行必要的维修或更换。
（2）检查气源压力是否稳定，保证气源充足。
（3）检查信号线路是否连接正常，确保信号准确传输。
（4）针对外部环境因素（如温度、湿度等），采取相应的防护措施。
四、结论本文详细介绍了常见的阀门故障及维修方法。
气动调节阀泄漏处理及填料更换仪表工常说的气动调节阀泄露实际包含调节阀外部泄露和调节阀内部泄露，昌晖仪表在本文分享气动调节阀泄露的检查、处理和填料更换方法，供仪表工借鉴和参考。
1、气动调节阀外部泄露气动调节阀外部泄漏比较容易发现，如填料压盖没有压紧，四氟填料老化变质，密封垫片损坏。
阀体与上下阀盖间紧固螺母松动等。
填料压盖没有压紧除螺栓自身松动外，大多是填料没有加够，在紧固前应增加填料，采取双层或多层混合填料的方式效果较好。
四氟填料受温度的影响容易老化变质，可用柔性石墨填料来代换，没有使用密封油脂的阀门，可试加密封油脂来提高阀杆的密封性能。
更换新的填料时要把旧的填料取出来，其步骤是：把执行机构和阀体分开；拆卸上阀盖后取出阀杆和阀芯；用一截比阀杆稍粗点的管子，从填料底部插入，用力把旧填料从上阀盖顶部顶出来。
而分离式的填料不用拆卸执行机构，用尖头工具把旧填料挑或钩出来。
用在压力高、压差大场合的气动调节阀，阀杆处很容易泄漏，更换填料或压紧填料压盖后，用不了多长时间又出现泄漏，应核实调节阀的流向，“流闭型”介质是从阀芯的大端往小端流动，“流开型”介质是从阀芯的小端往大端流动。
“流闭型”的可改为“流开型”来提高阀杆密封效果。
该方法实际就是把阀芯前后压力P1和P2对换，当P2处于阀杆端时，阀杆的密封性好。
如图10-4所示。
图10-4 调节阀阀芯与介质流向示意图2、气动调节阀内部泄露气动调节阀内部泄漏最明显的现象就是阀门关不死。
阀内有异物导致阀门关不死的故障，大多发生在新安装使用的阀门，如工艺管道吹洗时，没有关闭调节阀前、后的切断阀，或没有走旁路。
很多时候需安将阀门拆卸下来进行检查，清洗和去除堵塞物。
易结晶或易堵塞的场合，可改变阀门的结构形式来减少堵寨现象，可将直通单、双座阀改为套筒阀，用有自洁性能的角形阀。
气动调节阀前后的压差大，而执行机构输出力又不够也会出现内漏故障。
应检查压差大的原因，是工艺的因素，还是选型有误，增大气动执行机构的输出力，是提高密封性能的常用方法，如调整弹簧的工作范围，改用小刚度的弹簧；增设定位器，调高气源压力；仍然没有改观时，只能改用更大推力的气动执行机构。
阀门填料的密封原理和检修过程控制1 概述在线运行的阀门所出现的故障或缺陷中，因填料失效而引起回路内介质外漏的事件占有很高的比例。
探讨填料的密封原理和选择严格的检修控制，使介质外漏的几率下降到最低限度，对于在线运行中无法隔离检修的设备有重要意义。
2 填料的密封机理填料（PACKING）常用于阀门有转（滑）动部位的外密封，防止流动介质从相对运动部位向外界泄漏。
在核电站核阀所用的填料基本上是膨胀石墨填料和石墨（或石棉）编织填料。
膨胀石墨填料的润滑性和膨胀性好，但缺点是易碎，一般安装在填料函的中间部位。
石墨编织填料牢固性好，抗挤压，一般安装在填料函的上/下层面。
其作用是固定膨胀石墨填料，保护其完整无损和防止磨下的石墨粉掉入回路。
图1是填料安装的结构图，其右侧曲线给出了填料函内各层填料对填料压盖螺母施加的压紧力的承力分布情况。
很明显6层填料只有最上1~3层在真正起着抵制介质外漏的作用。
密封环承接填料压紧力传给第1道填料依次传给第2/3…道，第1道填料受力后产生轴向变形而向阀杆和填料函内壁上挤，直至达到变形极限，消耗了一部分填料压紧力。
剩下的力传给第2道填料，同时由于填料有效长度缩短过程产生的填料内壁面与阀杆/填料外表面与填料函的内壁的摩擦力，也消耗一部分填料压紧力。
按此机理，越往下层填料的受力越少，变形越小，也就是密封性越差。
然而在回路中带有工作压力的介质顺着填料函内壁挤压使其变形，很容易地就可以突破下端几道填料的密封防线。
因此真正能阻止带压介质的只有最上面二三道填料，而这几道的密封效果取决于填料的选材/结构尺寸/阀杆和函内壁的光洁度和足够的填料压紧力。
3 填料的预压紧力为了延长填料的使用寿命，提高阀门安全性，核电站核阀使用的是经过一定预紧压力压过的填料。
经过预压后，填料密度增大，抵御受压变形的能力增加了，内部保留的预紧力能补偿机组运行其间填料被磨损而失去的填料压力。
填料的预压过程一般由生产厂家在安装前完成，在仓库放置久了，填料侧面就会出现表明预压力松弛的纹路，核阀填料闲置1年以上都要求重新预压紧。
阀门基本结构分解阀门是一种在流体系统中起控制或调节流体流动的装置，它可以通过打开或关闭来控制流体的流量、压力和方向。
阀门基本结构由多个部件组成，包括杆、阀盘、阀座、阀体、密封、填料等。
下面将详细介绍阀门基本结构的分解。
1.杆：杆是阀门的一个重要部件，它用于传递操作力量，改变阀门的开关位置。
杆一般由金属制成，有较高的强度和刚性。
阀门的杆一般通过与阀盘上的活塞杆相连。
2.阀盘：阀盘是阀门中起控制流体流动的关键部件，它有不同的形状和结构，适应不同的工作条件。
阀盘常由金属材料制成，具有耐腐蚀、耐高温等特性。
阀盘一般与阀座搭配使用，通过移动开启或关闭阀门。
3.阀座：阀座是阀盘运动的轴承部件，可以减少阀门和阀盘之间的磨损，并保证密封性。
阀座通常由可承受高压和高温的材料制成，如金属或陶瓷，具有良好的耐腐蚀性。
4.阀体：阀体是阀门的外壳，起到支撑和保护阀门内部零部件的作用。
阀体通常由金属制成，具有足够的强度和刚性。
它的形状和尺寸与阀门的功能和工作条件有关。
5.密封：密封是阀门中的重要部分，用于防止流体泄漏和控制流量。
阀门通常有多种类型的密封，如填料密封、弹性密封和金属密封等。
密封材料通常具有耐高温、耐腐蚀、耐磨损等性能。
6.填料：填料用于填充在阀门密封部分的缝隙中，提高密封性和防止泄漏。
填料通常由纤维材料或其他耐用材料制成，具有压缩性和弹性。
以上是阀门基本结构的分解，每个部件都起到阀门正常运行的重要作用。
清楚了解和熟悉阀门的基本结构可以为维护、检修和选择阀门提供参考和帮助。
调节阀填料密封的原理与实际应用李庆关键词：调节阀填料；密封原理；实际应用1概述调节阀作为管道系统中的一个重要组成部分，应保证安全可靠的执行管道系统对阀门提出的使用要求。
密封填料是调节阀阀杆动密封的主要密封部件，用来填充填料箱空间，以防介质经由阀杆和填料箱空间泄露。
填料密封是调节阀产品的关键部位之一。
要想达到良好的密封效果，一方面是填料自身的材质，结构要适应介质工况的需要；另一方面是密封填料要有良好的弹性及光洁度，具备了以上两点要求，填料才能有良好的密封性能。
调节阀在常温介质中一般都选用四氟材料，来加工密封填料。
公司有一批调节阀是常温介质，使用四氟材质的密封填料在使用中出现了填料函处介质外漏现象，给用户现场造成了很多麻烦。
为了解决现场介质外漏问题及为了使密封填料获得更好的密封性能，结合现场出现阀杆处介质外漏问题，进行了密封填料结构的改进，有效地解决了现场介质外漏问题，为公司挽回了信誉，同时也得到了用户的好评。
2分析2.1密封填料的作用阀门的密封分为两种，即外部密封和内部密封，对于控制阀的外部密封，即填料密封，结合相关资料及现场的使用反馈，对其结构进行分析，从而进行结构改进来满足调节阀现场使用性能。
调节阀部分由阀门的内件和阀体组成，阀的内件包括阀芯、阀杆、填料函和上阀盖等，其中填料函部件用于对阀杆的密封，是用弹性方法防止工艺介质通过往复式运动而在阀杆表面产生泄漏，它是阀体不可分割的一部门。
阀门的阀杆密封几乎都是利用填料函来实现的。
2.2常用四氟填料结构介绍四氟密封填料在阀门的使用中是非常重要的动密封组件，常见的结构有以下几种结构形式：四氟盘根组合填料结构：此种结构的密封填料，在使用中经常出现阀杆摩擦力大，阀杆出现爬行现象，从而影响阀门的调节性能，进而对阀门的使用性能产生不良影响。
V型组合填料结构：此种结构的填料由于是由四氟棒料车削而成，零件的光洁度相对于四氟盘根填料来说有所提高，其对阀杆产生的摩擦也小，因此对阀杆的爬行现象有所改善。
