阀门填料密封知识

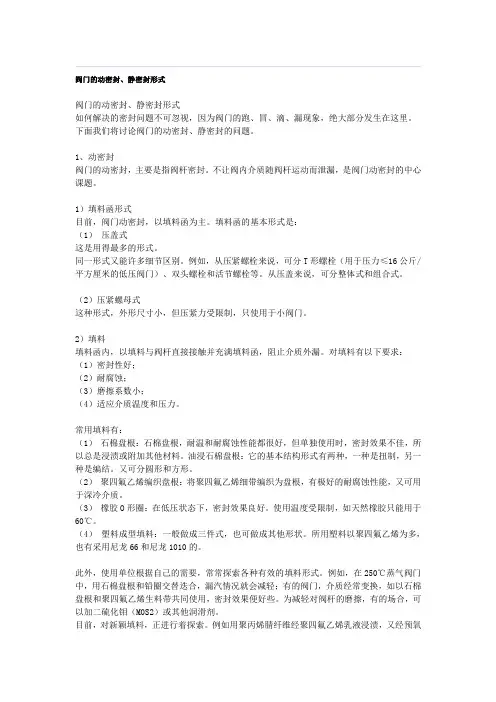

阀门的动密封、静密封形式阀门的动密封、静密封形式如何解决的密封问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。

下面我们将讨论阀门的动密封、静密封的问题。

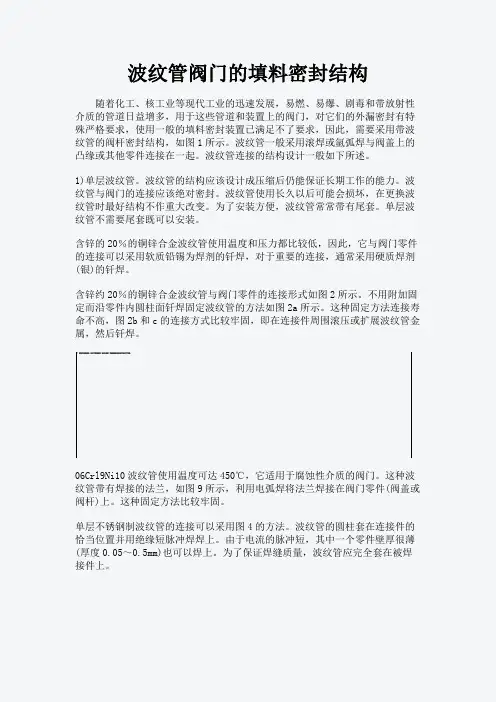

1、动密封阀门的动密封，主要是指阀杆密封。

不让阀内介质随阀杆运动而泄漏，是阀门动密封的中心课题。

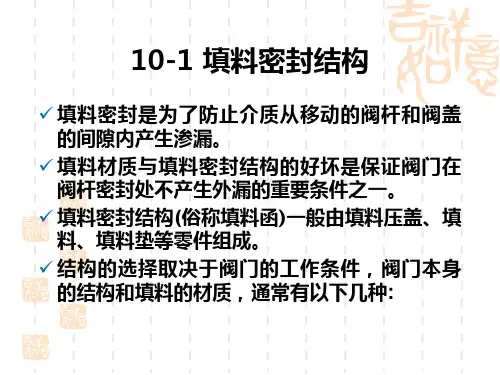

1）填料函形式目前，阀门动密封，以填料函为主。

填料函的基本形式是：（1）压盖式这是用得最多的形式。

同一形式又能许多细节区别。

例如，从压紧螺栓来说，可分T形螺栓（用于压力≤16公斤/平方厘米的低压阀门）、双头螺栓和活节螺栓等。

从压盖来说，可分整体式和组合式。

（2）压紧螺母式这种形式，外形尺寸小，但压紧力受限制，只使用于小阀门。

2）填料填料函内，以填料与阀杆直接接触并充满填料函，阻止介质外漏。

对填料有以下要求：（1）密封性好；（2）耐腐蚀；（3）磨擦系数小；（4）适应介质温度和压力。

常用填料有：（1）石棉盘根：石棉盘根，耐温和耐腐蚀性能都很好，但单独使用时，密封效果不佳，所以总是浸渍或附加其他材料。

油浸石棉盘根：它的基本结构形式有两种，一种是扭制，另一种是编结。

又可分圆形和方形。

（2）聚四氟乙烯编织盘根：将聚四氟乙烯细带编织为盘根，有极好的耐腐蚀性能，又可用于深冷介质。

（3）橡胶O形圈：在低压状态下，密封效果良好。

使用温度受限制，如天然橡胶只能用于60℃。

（4）塑料成型填料：一般做成三件式，也可做成其他形状。

所用塑料以聚四氟乙烯为多，也有采用尼龙66和尼龙1010的。

此外，使用单位根据自己的需要，常常探索各种有效的填料形式。

例如，在250℃蒸气阀门中，用石棉盘根和铅圈交替迭合，漏汽情况就会减轻；有的阀门，介质经常变换，如以石棉盘根和聚四氟乙烯生料带共同使用，密封效果便好些。

为减轻对阀杆的磨擦，有的场合，可以加二硫化钼（M0S2）或其他润滑剂。

目前，对新颖填料，正进行着探索。

例如用聚丙烯腈纤维经聚四氟乙烯乳液浸渍，又经预氧化后，在模具中烧结压制，可以得到密封性能优异的成型填料；又如用不锈钢薄片与石棉制成波形填料，可耐高温、高压与腐蚀。

阀门密封h
摘要：
1.阀门密封的概念和作用
2.阀门密封的分类
3.阀门密封材料的选择
4.阀门密封的常见问题及解决方法
5.阀门密封的维护与更换
正文：
阀门密封是指在阀门操作过程中，防止流体从阀杆与阀座之间的缝隙泄漏的一种技术措施。

阀门密封在工业生产、石油化工、城市建设等领域具有重要的应用价值。

阀门密封主要分为以下几种类型：
（1）填料密封：通过填充柔软的密封材料来达到密封效果。

（2）机械密封：利用机械部件之间的相互作用产生压力，从而实现密封。

（3）磁力密封：利用磁力将阀门与阀座紧密连接，实现密封。

（4）迷宫密封：通过多层密封结构，使流体在密封缝隙中多次反弹，从而减小泄漏。

选择阀门密封材料时，需要考虑以下因素：
（1）阀门的工作温度：不同材料的耐温性能不同，应根据实际工况选择合适的材料。

（2）阀门的工作压力：密封材料应具备足够的强度和抗压性能。

（3）介质的性质：不同介质对密封材料有腐蚀性、磨损性等不同影响，应选择与介质相容的材料。

（4）阀门的使用寿命：要求材料具有一定的耐磨性、耐疲劳性等性能。

阀门密封过程中常见的问题及解决方法：
（1）泄漏：检查密封材料是否损坏、阀杆与阀座之间的配合是否良好等。

（2）阀门开关困难：可能是阀杆与阀座之间的摩擦力过大，需调整配合间隙或更换密封材料。

（3）密封材料损坏：需及时更换损坏的密封材料。

阀门密封的维护与更换：
（1）定期检查阀门密封性能，发现异常及时处理。

（2）保持阀门及阀杆的清洁，避免杂质进入密封部位。

（3）根据实际使用情况，定期更换密封材料。

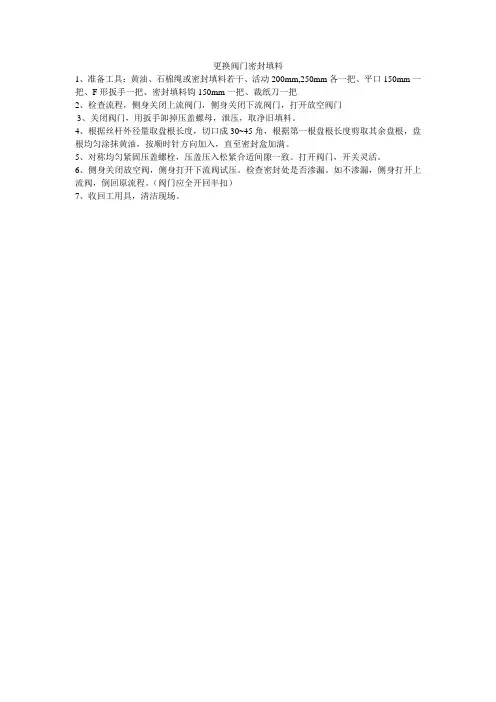

更换阀门密封填料
1、准备工具：黄油、石棉绳或密封填料若干、活动200mm,250mm 各一把、平口150mm一把、F形扳手一把、密封填料钩150mm一把、裁纸刀一把
2、检查流程，侧身关闭上流阀门，侧身关闭下流阀门，打开放空阀门
3、关闭阀门，用扳手卸掉压盖螺母，泄压，取净旧填料。

4、根据丝杆外径量取盘根长度，切口成30~45角，根据第一根盘根长度剪取其余盘根，盘根均匀涂抹黄油，按顺时针方向加入，直至密封盒加满。

5、对称均匀紧固压盖螺栓，压盖压入松紧合适间隙一致。

打开阀门，开关灵活。

6、侧身关闭放空阀，侧身打开下流阀试压。

检查密封处是否渗漏。

如不渗漏，侧身打开上流阀，倒回原流程。

（阀门应全开回半扣）
7、收回工用具，清洁现场。

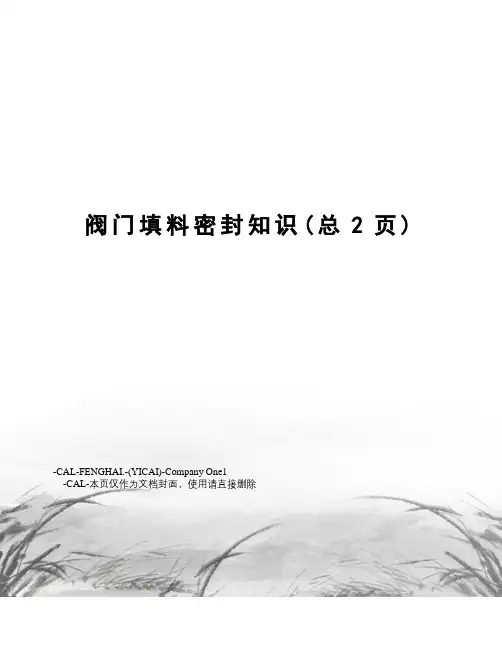

阀门填料密封知识(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除阀门填料密封知识填料是动密封的填充材料，用来填充填料室空间，以防止介质经由阀杆和填料室空间泄露。

填料密封是阀门产品的关键部位之一，要想达到好的密封效果，一方面是填料自身的材质，结构要适应介质工况的需要，另方面则是合理的填料安装方法和从填料函的结构上考虑来保证可靠的密封。

一、对填料自身的要求1、减少填料对阀杆的摩擦力；2、防止填料对阀杆和填料函的腐蚀；3、适应介质工况的需要。

二、常用填料品种因为资料介绍用于各种工况条件下的品种达40余种，而通用阀门中最常用的不过几种或十几种1、盘根型A、橡胶石棉盘根：XS250FXS350FXS450FXS550F；B、油禁石棉盘根：YS450FYS350FYS450F；C、浸聚四氟乙烯石棉盘根；2D、柔性石墨编织填料：根据增强材料的不同可分别耐温300℃450℃60 0℃650℃；E、聚四氟乙烯编织填料；F、半金属编织填料，以夹有不锈钢丝、铜丝的石棉做为芯子。

外表用夹铜丝、不锈钢丝、蒙乃尔丝、固康镍尔丝的石棉线编织起来。

根据用途其表面用石墨、云母、二硫化钼润滑剂处理。

也有的以石棉为芯，用润滑的涂石墨的铜铂扭制而成。

2、成型填料成型填料即压制成型的填料其品种有A、橡胶B、尼龙C、聚四氟乙烯D、填充聚四氟乙烯（增强聚四氟乙烯）增强材料为玻璃纤维，一般为8～15％玻璃纤维。

E、柔性石墨环三、注意事项1、盘根型填料切断时用45。

切口，安装时每圈切口相错180；2、在高压下使用聚四氟乙烯成型填料时要注意其冷流特性；3、柔性石墨环单独使用密封效果不好，应与柔性石墨编织填料或YS450（看温度情况）组合使用，填料函中间装柔性石墨环，两端装编织填料，也可隔层装配即一层柔性石墨一层编织填料，也可在填料函中间放隔环，隔环上下分别成两组组合装配的填料；4、石墨对阀杆填料函隔有腐蚀使用中应选择加缓腐蚀剂的盘根；5、柔性石墨在王水、浓硫酸、浓硝酸等介质中不适用；6、填料函的尺寸精度表面粗糙度，阀杆尺寸精度和表面粗糙度是影响成型填料密封性的关键；3。

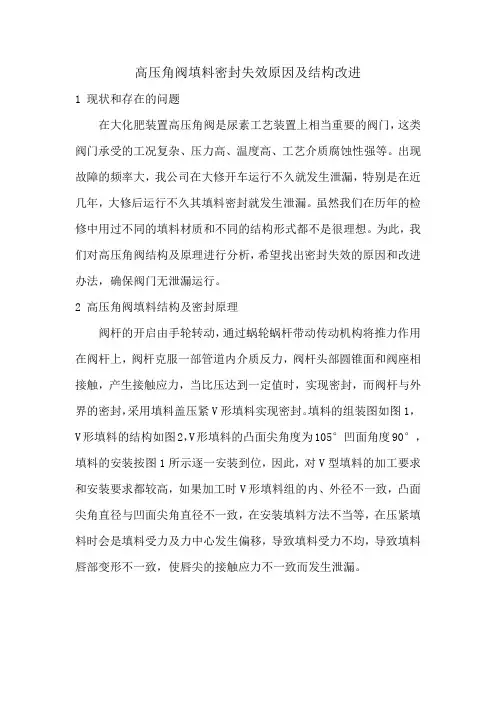

高压角阀填料密封失效原因及结构改进1 现状和存在的问题在大化肥装置高压角阀是尿素工艺装置上相当重要的阀门，这类阀门承受的工况复杂、压力高、温度高、工艺介质腐蚀性强等。

出现故障的频率大，我公司在大修开车运行不久就发生泄漏，特别是在近几年，大修后运行不久其填料密封就发生泄漏。

虽然我们在历年的检修中用过不同的填料材质和不同的结构形式都不是很理想。

为此，我们对高压角阀结构及原理进行分析，希望找出密封失效的原因和改进办法，确保阀门无泄漏运行。

2 高压角阀填料结构及密封原理阀杆的开启由手轮转动，通过蜗轮蜗杆带动传动机构将推力作用在阀杆上，阀杆克服一部管道内介质反力，阀杆头部圆锥面和阀座相接触，产生接触应力，当比压达到一定值时，实现密封，而阀杆与外界的密封，采用填料盖压紧V形填料实现密封。

填料的组装图如图1，V形填料的结构如图2，V形填料的凸面尖角度为105°凹面角度90°，填料的安装按图1所示逐一安装到位，因此，对V型填料的加工要求和安装要求都较高，如果加工时V形填料组的内、外径不一致，凸面尖角直径与凹面尖角直径不一致，在安装填料方法不当等，在压紧填料时会是填料受力及力中心发生偏移，导致填料受力不均，导致填料唇部变形不一致，使唇尖的接触应力不一致而发生泄漏。

1－上压环填料 2－V形填料 3－下压环填料图1 填料改造前组装示意图图2 V形填料改造前示意图3 填料密封失效原因分析通过对角阀泄漏分析发现，填料没有损坏，打开填料腔，拆出填料观察发现，所有的V形填料唇边均有不同程度的变形和磨损，。

填料的安装方法正确，从V形填料特征来，整个填料密封失效是由于预紧力不合适，且泄漏之前在填料腔内的V形填料已有蠕动发生。

也有个别情况是阀杆磨损、腐蚀造成泄漏的。

我们认为有三种情况导致填料失效过快而发生泄漏，一是初始预紧力过大，二是填料的加工误差，三是填料安装方法不当。

一般来说，填料加入填料函以后，通过压盖对填料施加压力，使填料产生径向形变与阀杆紧密接触产生密封力，如果安装过程中用力不均，使填料与阀杆的接触不均匀甚至没有接触，容易造成阀门填料泄露。

阀门密封介绍对阀门密封性能的要求，要防止泄漏角度出发。

根据其泄漏的不同部位和程度，导致阀门的泄漏情况不同，因此，需要提出不同的防漏措施。

1阀门密封性原理密封就是防止泄漏，那么阀门密封性原理也是从防止泄漏研究的。

造成泄漏的因素主要有两个，一个是影响密封性能的最主要的因素，即密封副之间存在着间隙，另一个则是密封副的两侧之间存在着压差。

阀门密封性原理也是从液体的密封性、气体的密封性、泄漏通道的密封原理和阀门密封副等四个方面来分析的。

01液体的密封性液体的密封性是通过液体的粘度和表面张力来进行。

当阀门泄漏的毛细管充满气体的时候，表面张力可能对液体进行排斥，或者将液体引进毛细管内。

这样就形成了相切角。

当相切角小于90°的时候，液体就会被注入毛细管内，这样就会发生泄漏。

发生泄漏的原因在于介质的不同性质。

用不同介质做试验，在条件相同的情况下，会得出不同的结果。

可以用水，用空气或用煤油等。

而当相切角大于90°时，也会发生泄漏。

因为与金属表面上的油脂或蜡质薄膜有关系。

一旦这些表面的薄膜被溶解掉，金属表面的特性就发生了变化，原来被排斥的液体，就会侵湿表面，发生泄漏。

针对上述情况，根据泊松公式，可以在减少毛细管直径和介质粘度较大的情况下，来实现防止泄漏或减少泄漏量的目的。

2气体的密封性根据泊松公式，气体的密封性与气体分子和气体的粘性有关。

泄漏与毛细管的长度和气体的粘度成反比，与毛细管的直径和驱动力成正比。

当毛细管的直径和气体分子的平均自由度相同时，气体分子就会以自由的热运动流进毛细管。

因此，当我们在做阀门密封试验的时候，介质一定要用水才能起到密封的作用，用空气即气体就不能起到密封的作用。

即使我们通过塑性变形方式，将毛细管直径降到气体分子以下，也仍然不能阻止气体的流动。

原因在于气体仍然可以通过金属壁扩散。

所以我们在做气体试验时，一定要比液体试验更加的严格。

3泄漏通道的密封原理阀门密封由散布在波形面上的不平整度和波峰间距离的波纹度构成粗糙度两个部分组成。

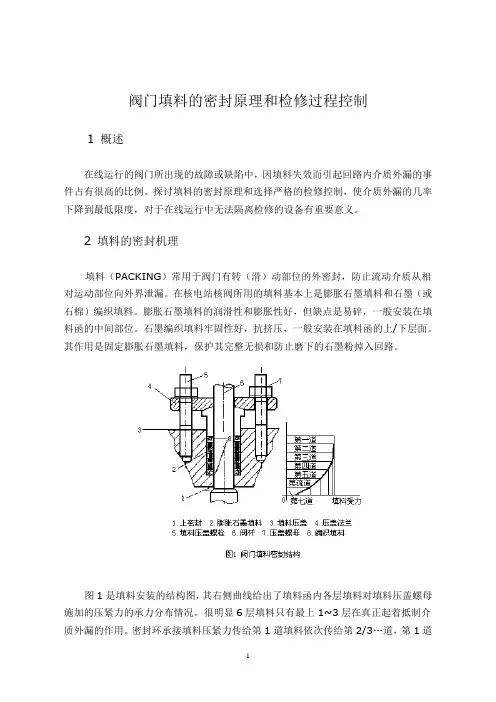

阀门填料的密封原理和检修过程控制1 概述在线运行的阀门所出现的故障或缺陷中，因填料失效而引起回路内介质外漏的事件占有很高的比例。

探讨填料的密封原理和选择严格的检修控制，使介质外漏的几率下降到最低限度，对于在线运行中无法隔离检修的设备有重要意义。

2 填料的密封机理填料（PACKING）常用于阀门有转（滑）动部位的外密封，防止流动介质从相对运动部位向外界泄漏。

在核电站核阀所用的填料基本上是膨胀石墨填料和石墨（或石棉）编织填料。

膨胀石墨填料的润滑性和膨胀性好，但缺点是易碎，一般安装在填料函的中间部位。

石墨编织填料牢固性好，抗挤压，一般安装在填料函的上/下层面。

其作用是固定膨胀石墨填料，保护其完整无损和防止磨下的石墨粉掉入回路。

图1是填料安装的结构图，其右侧曲线给出了填料函内各层填料对填料压盖螺母施加的压紧力的承力分布情况。

很明显6层填料只有最上1~3层在真正起着抵制介质外漏的作用。

密封环承接填料压紧力传给第1道填料依次传给第2/3…道，第1道填料受力后产生轴向变形而向阀杆和填料函内壁上挤，直至达到变形极限，消耗了一部分填料压紧力。

剩下的力传给第2道填料，同时由于填料有效长度缩短过程产生的填料内壁面与阀杆/填料外表面与填料函的内壁的摩擦力，也消耗一部分填料压紧力。

按此机理，越往下层填料的受力越少，变形越小，也就是密封性越差。

然而在回路中带有工作压力的介质顺着填料函内壁挤压使其变形，很容易地就可以突破下端几道填料的密封防线。

因此真正能阻止带压介质的只有最上面二三道填料，而这几道的密封效果取决于填料的选材/结构尺寸/阀杆和函内壁的光洁度和足够的填料压紧力。

3 填料的预压紧力为了延长填料的使用寿命，提高阀门安全性，核电站核阀使用的是经过一定预紧压力压过的填料。

经过预压后，填料密度增大，抵御受压变形的能力增加了，内部保留的预紧力能补偿机组运行其间填料被磨损而失去的填料压力。

填料的预压过程一般由生产厂家在安装前完成，在仓库放置久了，填料侧面就会出现表明预压力松弛的纹路，核阀填料闲置1年以上都要求重新预压紧。
