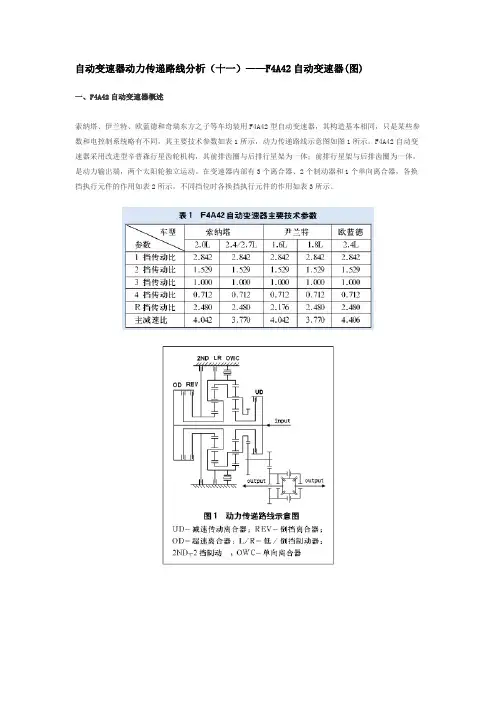

自动变速器动力传递路线分析（十一）——F4A42自动变速器(图)一、F4A42自动变速器概述索纳塔、伊兰特、欧蓝德和奇瑞东方之子等车均装用F4A42型自动变速器，其构造基本相同，只是某些参数和电控制系统略有不同，其主要技术参数如表1所示，动力传递路线示意图如图1所示。
F4A42自动变速器采用改进型辛普森行星齿轮机构，其前排齿圈与后排行星架为一体；前排行星架与后排齿圈为一体，是动力输出端，两个太阳轮独立运动。
在变速器内部有3个离合器、2个制动器和1个单向离合器，各换挡执行元件的作用如表2所示，不同挡位时各换挡执行元件的作用如表3所示。
二、F4A42自动变速器动力传递分析1. R挡动力传递分析倒挡动力传递路线如图2所示，倒挡时，倒挡离合器（REV）结合，将输入轴动力传递到倒挡太阳轮；低/倒挡制动器（L/R）工作，固定低/倒挡齿圈和超速挡行星架，输出行星架反向减速旋转。
2. 1挡动力传递分析1挡动力传递路线如图3所示，1挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；单向离合器（OWC）锁止，单向固定低/倒挡齿圈和超速挡行星架，在手动1挡或D位1挡且车速低于10km/h时，低/倒挡制动器（L/R）工作，双向固定低/倒挡齿圈和超速挡行星架，输出行星架同向减速旋转。
3. 2挡动力传递分析2挡动力传递路线如图4所示，2挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；2挡制动器（2ND）工作，固定倒挡太阳轮，输出行星架同向减速旋转。
4. 3挡动力传递分析3挡动力传递路线如图5所示，3挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；超速挡离合器工作，将输入轴动力传递到超速挡行星架，行星齿轮机构中有两个部件被同时驱动，则整个行星齿轮机构以一个整体旋转，传动比为1:1。
5. 4挡动力传递分析4挡动力传递路线如图6所示，4挡时，超速挡离合器（OD）工作，将输入轴动力传递到超速挡行星架；2挡制动器（2ND）工作，固定倒挡太阳轮，则输出行星架同向增速旋转。
大众01M和01N型自动变速器01M和01N型自动变速器是德国大众汽车公司自行研制开发的产品，它们的前身分别是VW 096和VW 097，相对于原来的老款变速器，01M、01N在原来的变速器的基础上进行了一系列的革新，如增加了变矩器的脉冲锁止控制功能，换挡控制上较多地应用了计算机控制技术。
正是通过这些改进，使得安装了新款变速器的车辆行车更舒适、更具人性化。
另外，很多维修人员对这2款变速器的区分感到困惑，其实它们在外形上是有所区别的。
01M属于常规的横置前驱型自动变速器，较为广泛地应用于捷达、宝来及斯柯达等车型上；01N是纵置前驱自动变速器，多用于奥迪A4、帕萨特B5及桑塔纳2000等车型上。
然而，这2款变速器在内部结构上却是几乎相同的，都是采用了拉维娜式行星齿轮结构，通过3组离合器、2组制动器及1个单向离合器的不同组合，实现4个前进挡和1个倒挡。
大众01N型自动变速器故障检修上海大众生产的帕萨特B5、桑塔纳2000GSi AT俊杰轿车，都配备了01N型自动变速器。
该款变速器是一种4速全电控自动变速器，其液力变矩器具有锁止功能。
1.控制系统结构特点01N型自动变速器的控制模块TCM通过监控液压控制单元、车速传感器、多功能开关、节气门位置传感器、发动机转速传感器、换挡锁止电磁阀、数据传输接线器、线路控制开关、制动灯开关、低速挡开关、起动机保持继电器、制动开关、强制降挡开关、ATF油温传感器及自动变速器挡位显示等信号，来准确地确定自动变速器的换挡时间与换挡品质。
当上述某一系统发生故障时，TCM将执行紧急运行模式(ERM)。
此时变速器所有其他电控功能将无法起作用，变速器只能处于液力3挡接合状态，不过R挡、1挡依然可以使用。
另外，当自动变速器处于紧急运行模式时不能检查油位。
在变速器的执行元件中有7个电磁阀(图15)，它们受TCM控制，将来自油泵的油压直接分配给相应的换挡元件。
其中有2个电磁阀在换挡期间起作用，以保证换挡的平顺性；1个电磁阀调节主油压；4个电磁阀分别控制离合器和制动器。
自动变速器动力传递路线分析(一)2007/4/12/09:55 来源：汽修之家一.自动变速器动力传递概述自动变速器由液力元件、变速机构、控制系统、主传动部件等几大部分组成。
变速机构可分为固定平行轴式、行星齿轮式和金属带式无级自动变速器（CVT）三种。
我国在用的车辆中，大多数自动变速器都采用行星齿轮式变速机构，这也是本文重点分析的对象。
行星齿轮机构一般由2个或2个以上行星齿轮组按不同的组合方式构成，其作用是通过对不同部件的驱动或制动，产生不同速比的前进挡、倒挡和空挡。
换挡执行元件的作用是约束行星齿轮机构的某些构件，包括固定并使其转速为0，或连接某部件使其按某一规定转速旋转。
通过适当选择行星齿轮机构被约束的基本元件和约束方式，就可以得到不同的传动比，形成不同的挡位。
换挡执行元件包括离合器、制动器和单向离合器3种不同的元件，离合器的作用是连接或驱动，以将变速机构的输入轴（主动部件）与行星齿轮机构的某个部件（被动部件）连接在一起，实现动力传递。
制动器的作用是固定行星齿轮机构中的某基本元件，它工作时将被制动元件与变速器壳体连接在一起，使其固定不能转动。
单向离合器具有单向锁止的特点，当与之相连接的元件的旋转趋势使其受力方向与锁止方向相同时，该元件被固定（制动）或连接（驱动）；当受力方向与锁止方向相反时，该元件被释放（脱离连接）。
由此可见，单向离合器在不同的状态下具有与离合器、制动器相同的作用。
由以上介绍可知，掌握不同组合行星齿轮机构的运动规律是自动变速器故障诊断的基础。
二.单排单级行星齿轮机构1．单排单级行星齿轮机构的传动比最简单的行星齿轮机构由一个太阳轮、一个内齿圈和一个行星架组成，我们称之为一个单排单级行星排，如图1所示。
由于单排行星齿轮机构具有两个自由度，为了获得固定的传动比，需将太阳轮、齿圈或行星架三者之一制动（转速为0）或约束（以某一固定的转速旋转），以获得我们所需的传动比；如果将三者中的任何两个连接为一体，则整个行星齿轮机构以同一速度旋转。
汽车变速器工作原理
汽车变速器是负责调节发动机转速和车轮转速之间的匹配关系，使车辆在不同的驾驶条件下能够保持适当的动力输出和车速。
汽车变速器主要由输入轴、输出轴、齿轮、离合器和滑块等组件组成。
当驾驶员踩下离合器踏板时，离合器与发动机的动力传递断开，输入轴不再接受发动机的转动力。
当驾驶员松开离合器踏板，离合器与发动机的动力传递连接，发动机的转动力通过输入轴传递到变速器的齿轮系统。
变速器的齿轮系统由不同规格的齿轮组成，这些齿轮安装在输入轴和输出轴上，并通过滑块的移动来选择不同的齿轮组合。
当滑块处于中立位置时，输出轴不运动，此时车辆处于空档状态。
当滑块被移动到某个特定位置时，它会使特定的齿轮组合锁定在输出轴上，从而改变输出轴的转速和扭矩传递比例。
这样，就可以通过改变齿轮组合来实现不同的挡位和速度调节。
在行驶过程中，当需要加速时，驾驶员可以通过换挡杆将滑块移动到更高的挡位，使输出轴转速增加，车辆获得更大的动力输出。
相反，当需要减速或者倒车时，滑块可以被移动到更低的挡位，使输出轴转速降低。
通过这种方式，汽车变速器能够根据驾驶员的需要和驾驶条件，自动或手动地选择合适的齿轮组合，使发动机的转速和车轮的转速保持匹配，从而实现平稳的加速和稳定的行驶。
RE4F04B自动变速器动力传递路线分析杨亚敏有必要，车辆中最多可注册多个钥匙。
对于应急钥匙数，可以在一个车辆中注册与无钥匙操作遥控器相同的钥匙数；更换KOS-ECU 或无钥匙操作遥控器丢失或增加时，必须使用MUT-III 注册所有无钥匙操作遥控器的ID 代码。
(1)危险警告灯的闪烁次数（开锁门时）；(2)车门自动解锁（驻车挡，携带无钥匙操作遥控器）；(3)蜂鸣器的取消与设置，即蜂的作用如表2所示，不同挡位时各换挡执行元件的状态如表3所示。
1.N、P挡动力传递路线N 、P 挡动力传递路线如图3所示。
在N位置，没有离合器工作，所以来自输入轴的动力没有传至输出轴。
P位置与N位置相似，离合器不工作。
驻车制动爪与驻车制动齿轮接合，机械地阻止输出轴转动。
以锁止传动系统。
2.D、3、2位1挡动力传递路线D、3、2位1挡动力传递路线如图4所示，输入轴动力直接传至后太阳轮，前进挡离合器接合，前进挡单向离合器锁止，低速挡单向离合器锁止，则后排内齿圈/前排行星架连接为一体且被低速挡单向离合器单向固定于离合器壳体不能转动。
在后排行星齿轮机构中，太阳轮驱动，内齿圈固定，则行星架同向减RE4F04B自动变速器为电控4挡自动变速器。
换挡执行元件包括4个离合器、1个制动带、1个多片式制动器和2个单向离合器。
RE4F04B自动变速器的基本参数如表1所示，内部总体构造如图1所示。
表1 RE4F04B自动变速器的基本参数RE4F04B自动变速器动力传递路线如图2所示，各离合器及制动器1.制动带伺服活塞2.倒挡离合器鼓3.变矩器壳体 4.油泵 5.制动带 6.倒挡离合器 7.高速挡离合器 8.前行星齿轮 9.低速挡单向离合器 10.后行星齿轮 11.前进挡离合器 12.超越离合器13.低速挡和倒挡制动器 14.输出齿轮 15.惰轮16.前进挡单向离合器 17.减速小齿轮 18.主减速齿轮 19.差速器壳 20.输入轴 21.液力变矩器鸣器的响应；(4)锁止器的锁止时间，如在关闭发动机熄火后关闭车门在多长时间内自动锁门。

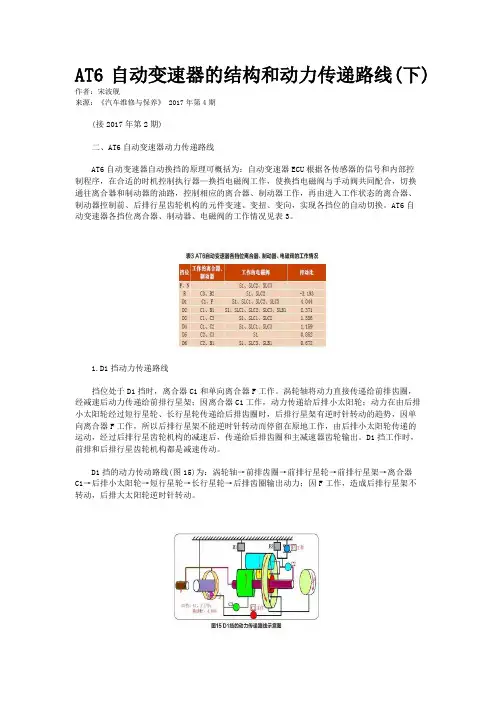

AT6自动变速器的结构和动力传递路线(下) 作者：宋波舰来源：《汽车维修与保养》 2017年第4期(接2017年第2期)二、AT6自动变速器动力传递路线AT6自动变速器自动换挡的原理可概括为：自动变速器ECU根据各传感器的信号和内部控制程序，在合适的时机控制执行器—换挡电磁阀工作，使换挡电磁阀与手动阀共同配合，切换通往离合器和制动器的油路，控制相应的离合器、制动器工作，再由进入工作状态的离合器、制动器控制前、后排行星齿轮机构的元件变速、变扭、变向，实现各挡位的自动切换。
