聊一聊手机上LCD的背光驱动芯片

理解LCD屏幕的驱动原理与调试过程，⽰例的驱动IC为GC9308，展⽰整个屏幕的驱动过程。

起因最近拿到了⼀个⽐较新的驱动 IC 的 LCD 了，此前 K210 上⾯使⽤的都是 ST7789V ILI9342C SH1106 这类驱动 IC 的屏幕模块。

这次来了⼀个 GC9308 ，我想我需要认识⼀下屏幕驱动的整体架构，也就是拿起数据⼿册当作学习教材来学了，实际上学完以后，懂了以后都不难，重点在如何总结这些屏幕的驱动逻辑，以此打下往后的屏幕驱动理解基础。

我需要读懂图像的⼆进制定义、还有传输⽅式，我找了⼀本中⽂的屏幕数据⼿册来读，了解⼀下相关的流程和细节本⽂我只会交待软件层⾯的理解，硬件⽅⾯的定义和特性我⽆法给出准确的解释，姑不会提及。

屏幕的发展历程让我们看⼀下这个⼤哥的故事，就很好的说明了这段 LCD MCU 发展的历史。

记得在很早的时候，那时候还都是FSTN的显⽰屏满天飞的时候（也是⼩弟刚刚毕业开始作⼿机的时候）。

LCD的驱动电路有很多是两⽚芯⽚的，⼀⽚LCDC，⼀⽚LCD Driver，⼀般的LCDC⾥⾯有⼀个display的buffer。

LCDDriver是电路驱动液晶显⽰部分的电路，没有什么好讲的。

更早的时候，LCD上就⼀⽚LCDDriver就⾏了，程序员需要控制两个（H,V)场扫描信号，⽽且程序员希望在某个坐标显⽰，都需要编程控制驱动电路来实现，后来发现显⽰屏越来越⼤，⽽MCU以及程序员没有这个能⼒和精⼒来对LCD进⾏这类的同步控制，于是LCDC就诞⽣出来承担起这些个功能。

后来加上了buffer，就是说程序员可以把⼤批的显⽰内容以显⽰矩阵（display matrix）的形式写到buffer⾥，让LCDC来读取buffer⾥的数据再由LCDDriver显⽰到显⽰屏上。

后来这个buffer越来越⼤，除了显⽰矩阵以外还放很多命令，所以也不能⽼把它笼统的叫buffer啊，所以就对放显⽰矩阵的存储空间有了⼀个专⽤的名字叫做GRAM。

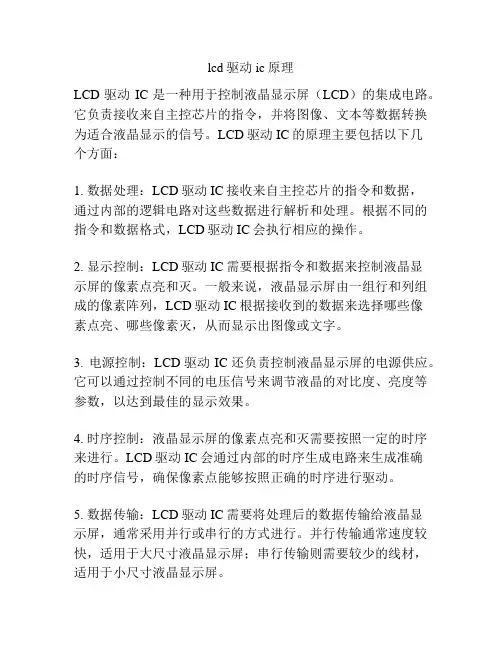

lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏（LCD）的集成电路。

它负责接收来自主控芯片的指令，并将图像、文本等数据转换为适合液晶显示的信号。

LCD驱动IC的原理主要包括以下几
个方面：
1. 数据处理：LCD驱动IC接收来自主控芯片的指令和数据，
通过内部的逻辑电路对这些数据进行解析和处理。

根据不同的指令和数据格式，LCD驱动IC会执行相应的操作。

2. 显示控制：LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。

一般来说，液晶显示屏由一组行和列组成的像素阵列，LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭，从而显示出图像或文字。

3. 电源控制：LCD驱动IC还负责控制液晶显示屏的电源供应。

它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数，以达到最佳的显示效果。

4. 时序控制：液晶显示屏的像素点亮和灭需要按照一定的时序来进行。

LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号，确保像素点能够按照正确的时序进行驱动。

5. 数据传输：LCD驱动IC需要将处理后的数据传输给液晶显
示屏，通常采用并行或串行的方式进行。

并行传输通常速度较快，适用于大尺寸液晶显示屏；串行传输则需要较少的线材，适用于小尺寸液晶显示屏。

总之，LCD驱动IC是一种重要的芯片，负责控制液晶显示屏的显示和电源供应。

通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输，LCD驱动IC能够实现高质量的图像和文字显示效果。

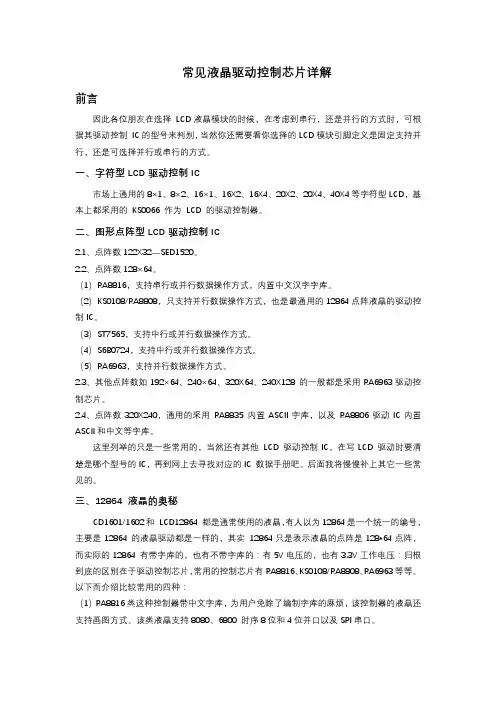

常见液晶驱动控制芯片详解前言因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16X2、16X4、20X2、20X4、40X4等字符型LCD，基本上都采用的KS0066 作为LCD 的驱动控制器。

二、图形点阵型LCD驱动控制IC2.1、点阵数122X32—SED1520。

2.2、点阵数128×64。

（1）RA8816，支持串行或并行数据操作方式，内置中文汉字字库。

（2）KS0108/RA8808，只支持并行数据操作方式，也是最通用的12864点阵液晶的驱动控制IC。

（3）ST7565，支持中行或并行数据操作方式。

（4）S6B0724，支持中行或并行数据操作方式。

（5）RA6963，支持并行数据操作方式。

2.3、其他点阵数如192×64、240×64、320X64、240X128 的一般都是采用RA6963驱动控制芯片。

2.4、点阵数320X240，通用的采用RA8835 内置ASCII字库，以及RA8806驱动IC内置ASCII和中文等字库。

这里列举的只是一些常用的，当然还有其他LCD 驱动控制IC，在写LCD 驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC 数据手册吧。

后面我将慢慢补上其它一些常见的。

三、12864 液晶的奥秘CD1601/1602和LCD12864 都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864 的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864 有带字库的，也有不带字库的：有5V电压的，也有3.3V工作电压：归根到底的区别在于驱动控制芯片，常用的控制芯片有RA8816、KS0108/RA8808、RA6963等等。

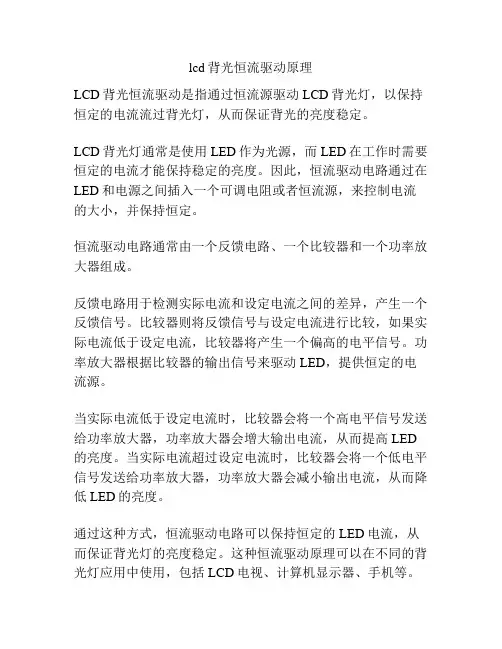

lcd背光恒流驱动原理
LCD背光恒流驱动是指通过恒流源驱动LCD背光灯，以保持恒定的电流流过背光灯，从而保证背光的亮度稳定。

LCD背光灯通常是使用LED作为光源，而LED在工作时需要恒定的电流才能保持稳定的亮度。

因此，恒流驱动电路通过在LED和电源之间插入一个可调电阻或者恒流源，来控制电流的大小，并保持恒定。

恒流驱动电路通常由一个反馈电路、一个比较器和一个功率放大器组成。

反馈电路用于检测实际电流和设定电流之间的差异，产生一个反馈信号。

比较器则将反馈信号与设定电流进行比较，如果实际电流低于设定电流，比较器将产生一个偏高的电平信号。

功率放大器根据比较器的输出信号来驱动LED，提供恒定的电流源。

当实际电流低于设定电流时，比较器会将一个高电平信号发送给功率放大器，功率放大器会增大输出电流，从而提高LED 的亮度。

当实际电流超过设定电流时，比较器会将一个低电平信号发送给功率放大器，功率放大器会减小输出电流，从而降低LED的亮度。

通过这种方式，恒流驱动电路可以保持恒定的LED电流，从而保证背光灯的亮度稳定。

这种恒流驱动原理可以在不同的背光灯应用中使用，包括LCD电视、计算机显示器、手机等。

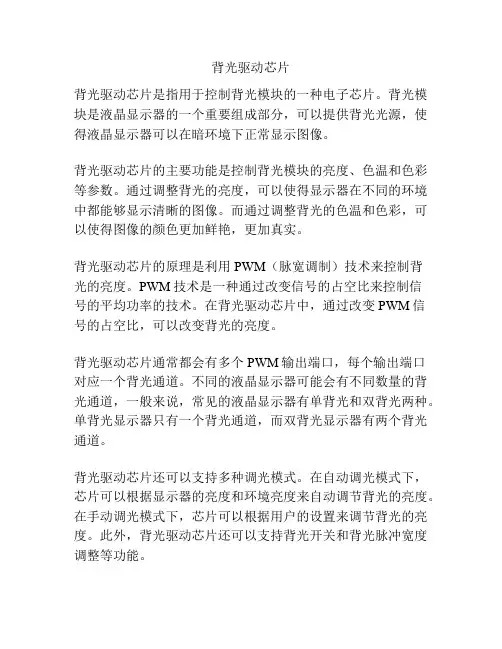

背光驱动芯片背光驱动芯片是指用于控制背光模块的一种电子芯片。

背光模块是液晶显示器的一个重要组成部分，可以提供背光光源，使得液晶显示器可以在暗环境下正常显示图像。

背光驱动芯片的主要功能是控制背光模块的亮度、色温和色彩等参数。

通过调整背光的亮度，可以使得显示器在不同的环境中都能够显示清晰的图像。

而通过调整背光的色温和色彩，可以使得图像的颜色更加鲜艳，更加真实。

背光驱动芯片的原理是利用PWM（脉宽调制）技术来控制背光的亮度。

PWM技术是一种通过改变信号的占空比来控制信号的平均功率的技术。

在背光驱动芯片中，通过改变PWM信号的占空比，可以改变背光的亮度。

背光驱动芯片通常都会有多个PWM输出端口，每个输出端口对应一个背光通道。

不同的液晶显示器可能会有不同数量的背光通道，一般来说，常见的液晶显示器有单背光和双背光两种。

单背光显示器只有一个背光通道，而双背光显示器有两个背光通道。

背光驱动芯片还可以支持多种调光模式。

在自动调光模式下，芯片可以根据显示器的亮度和环境亮度来自动调节背光的亮度。

在手动调光模式下，芯片可以根据用户的设置来调节背光的亮度。

此外，背光驱动芯片还可以支持背光开关和背光脉冲宽度调整等功能。

背光驱动芯片的选型需要考虑多个因素。

首先，需要考虑背光模块的功率需求和控制精度。

较大的背光模块通常需要较高的功率和精确的控制，因此需要选择功率较大、控制精度较高的芯片。

其次，需要考虑背光模块的接口类型和通信协议。

常见的接口类型有I2C、SPI和PWM等，而通信协议有标准的和定制的两种。

最后，还需要考虑产品的成本和可靠性等因素。

总之，背光驱动芯片是液晶显示器中的一个重要组成部分，可以通过控制背光的亮度、色温和色彩等参数，使得显示器在不同的环境中都能够显示清晰、鲜艳和真实的图像。

选型时需要考虑多个因素，包括功率需求、控制精度、接口类型和通信协议、成本和可靠性等。

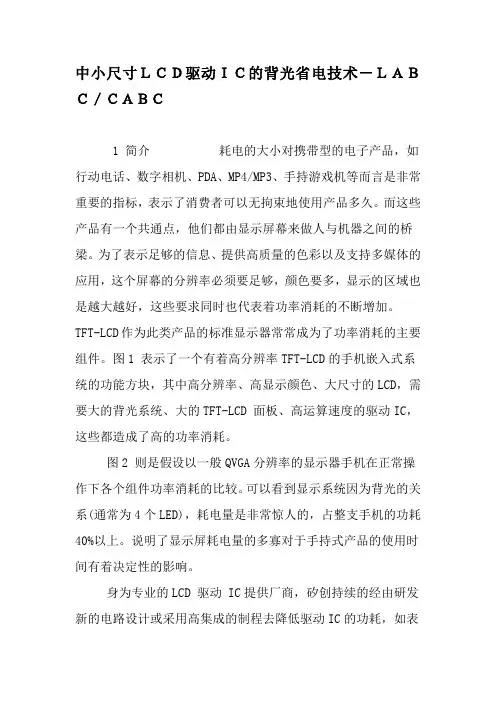

中小尺寸ＬＣＤ驱动ＩＣ的背光省电技术－ＬＡＢＣ／ＣＡＢＣ1 简介耗电的大小对携带型的电子产品，如行动电话、数字相机、PDA、MP4/MP3、手持游戏机等而言是非常重要的指标，表示了消费者可以无拘束地使用产品多久。

而这些产品有一个共通点，他们都由显示屏幕来做人与机器之间的桥梁。

为了表示足够的信息、提供高质量的色彩以及支持多媒体的应用，这个屏幕的分辨率必须要足够，颜色要多，显示的区域也是越大越好，这些要求同时也代表着功率消耗的不断增加。

TFT-LCD作为此类产品的标准显示器常常成为了功率消耗的主要组件。

图1 表示了一个有着高分辨率TFT-LCD的手机嵌入式系统的功能方块，其中高分辨率、高显示颜色、大尺寸的LCD，需要大的背光系统、大的TFT-LCD 面板、高运算速度的驱动IC，这些都造成了高的功率消耗。

图2 则是假设以一般QVGA分辨率的显示器手机在正常操作下各个组件功率消耗的比较。

可以看到显示系统因为背光的关系(通常为4个LED)，耗电量是非常惊人的，占整支手机的功耗40%以上。

说明了显示屏耗电量的多寡对于手持式产品的使用时间有着决定性的影响。

身为专业的LCD 驱动 IC提供厂商，矽创持续的经由研发新的电路设计或采用高集成的制程去降低驱动IC的功耗，如表1可以看到不管是MSTN、CSTN还是A-TFT产品，在省电这一块，矽创已经竭尽所能的将驱动IC的功耗减少了80%以上。

当驱动IC大幅度降低功率消耗的同时，也代表着高耗电的背光系统所占的功耗比重越来越大。

与最新的QVGA驱动IC相比，同尺寸的背光将多了20倍以上的功耗，也主宰了产品的使用时间。

因此我们把研究省电的目标朝向了背光模块，提出了一种背光电流调变技术。

驱动IC会动态且同步的控制背光亮度与补偿显示画面，在维持视觉效果不变的前提下，去降低背光的功耗至70%以下。

相比之下，这项技术的成功研发与应用将可增加相关产品40%以上的使用时间。

2 手机背光省电技术在手机背光的省电技术上，目前已实际应用较可行的有两种，一为环境光侦测对应背光控制和内容对应背光控制技术。

LCD背光驱动电路的原理是控制背光板的电流，以调节背光板的亮度。

恒流源芯片是实现这一功能的关键元件。

LCD显示驱动通过驱动电路控制液晶分子的排列和背光源的亮度，从而实现像素的控制和图像显示。

在控制电路中，输入信号被转化为相应的驱动信号，通过驱动电路控制液晶的排列方式和背光的亮度，最终将图像显示在LCD屏幕上。

对于背光驱动，其控制原理是将恒流源芯片与背光板LED连接，选取一个恒流源芯片来为背光板提供电压和电流。

恒流源芯片可以通过确定一个反馈电阻来控制输出电流，从而控制流过LED的电流。

这个原理是基于三极管的恒流回路，基极电压大于三极管的导通电压时，B点电压被钳位在A点电压减去三极管的导通压降，那么流过接地电阻的电流就是确定的。

以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业技术人员。

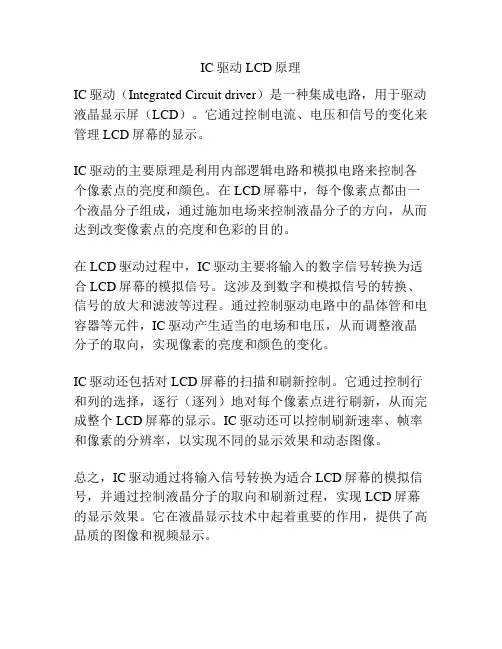

IC驱动LCD原理
IC驱动（Integrated Circuit driver）是一种集成电路，用于驱动液晶显示屏（LCD）。

它通过控制电流、电压和信号的变化来管理LCD屏幕的显示。

IC驱动的主要原理是利用内部逻辑电路和模拟电路来控制各个像素点的亮度和颜色。

在LCD屏幕中，每个像素点都由一个液晶分子组成，通过施加电场来控制液晶分子的方向，从而达到改变像素点的亮度和色彩的目的。

在LCD驱动过程中，IC驱动主要将输入的数字信号转换为适合LCD屏幕的模拟信号。

这涉及到数字和模拟信号的转换、信号的放大和滤波等过程。

通过控制驱动电路中的晶体管和电容器等元件，IC驱动产生适当的电场和电压，从而调整液晶分子的取向，实现像素的亮度和颜色的变化。

IC驱动还包括对LCD屏幕的扫描和刷新控制。

它通过控制行和列的选择，逐行（逐列）地对每个像素点进行刷新，从而完成整个LCD屏幕的显示。

IC驱动还可以控制刷新速率、帧率和像素的分辨率，以实现不同的显示效果和动态图像。

总之，IC驱动通过将输入信号转换为适合LCD屏幕的模拟信号，并通过控制液晶分子的取向和刷新过程，实现LCD屏幕的显示效果。

它在液晶显示技术中起着重要的作用，提供了高品质的图像和视频显示。

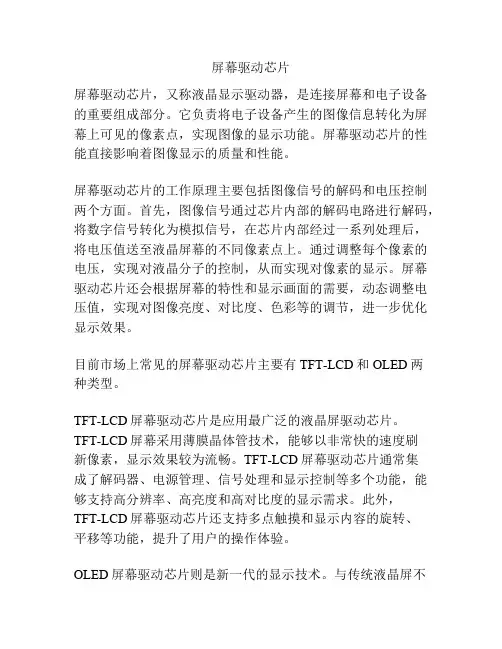

屏幕驱动芯片屏幕驱动芯片，又称液晶显示驱动器，是连接屏幕和电子设备的重要组成部分。

它负责将电子设备产生的图像信息转化为屏幕上可见的像素点，实现图像的显示功能。

屏幕驱动芯片的性能直接影响着图像显示的质量和性能。

屏幕驱动芯片的工作原理主要包括图像信号的解码和电压控制两个方面。

首先，图像信号通过芯片内部的解码电路进行解码，将数字信号转化为模拟信号，在芯片内部经过一系列处理后，将电压值送至液晶屏幕的不同像素点上。

通过调整每个像素的电压，实现对液晶分子的控制，从而实现对像素的显示。

屏幕驱动芯片还会根据屏幕的特性和显示画面的需要，动态调整电压值，实现对图像亮度、对比度、色彩等的调节，进一步优化显示效果。

目前市场上常见的屏幕驱动芯片主要有TFT-LCD和OLED两种类型。

TFT-LCD屏幕驱动芯片是应用最广泛的液晶屏驱动芯片。

TFT-LCD屏幕采用薄膜晶体管技术，能够以非常快的速度刷新像素，显示效果较为流畅。

TFT-LCD屏幕驱动芯片通常集成了解码器、电源管理、信号处理和显示控制等多个功能，能够支持高分辨率、高亮度和高对比度的显示需求。

此外，TFT-LCD屏幕驱动芯片还支持多点触摸和显示内容的旋转、平移等功能，提升了用户的操作体验。

OLED屏幕驱动芯片则是新一代的显示技术。

与传统液晶屏不同，OLED屏幕可以自发射光，不需要背光源，具有高亮度、高对比度和快速刷新等特点。

OLED屏幕驱动芯片通常采用电流驱动方式，将图像信号转化为电流信号，通过控制每个像素点的电流大小，实现对亮度和色彩的调节。

OLED屏幕驱动芯片由于其工作原理的特殊性，能够显示更加饱满、生动的图像，被广泛应用于高端手机、平板电脑和电视等产品上。

在屏幕驱动芯片的设计和制造中，厂商需要考虑多个方面的因素。

首先是芯片的性能指标，如分辨率、刷新率、对比度等，这些参数决定了显示效果的好坏。

同时，芯片的功耗、稳定性、可靠性等也是需要考虑的因素，它们决定了电子设备的使用寿命和用户体验。

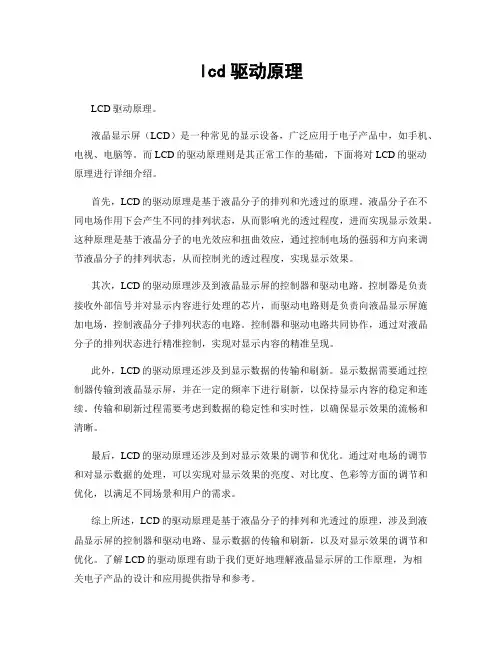

lcd驱动原理LCD驱动原理。

液晶显示屏（LCD）是一种常见的显示设备，广泛应用于电子产品中，如手机、电视、电脑等。

而LCD的驱动原理则是其正常工作的基础，下面将对LCD的驱动原理进行详细介绍。

首先，LCD的驱动原理是基于液晶分子的排列和光透过的原理。

液晶分子在不同电场作用下会产生不同的排列状态，从而影响光的透过程度，进而实现显示效果。

这种原理是基于液晶分子的电光效应和扭曲效应，通过控制电场的强弱和方向来调节液晶分子的排列状态，从而控制光的透过程度，实现显示效果。

其次，LCD的驱动原理涉及到液晶显示屏的控制器和驱动电路。

控制器是负责接收外部信号并对显示内容进行处理的芯片，而驱动电路则是负责向液晶显示屏施加电场，控制液晶分子排列状态的电路。

控制器和驱动电路共同协作，通过对液晶分子的排列状态进行精准控制，实现对显示内容的精准呈现。

此外，LCD的驱动原理还涉及到显示数据的传输和刷新。

显示数据需要通过控制器传输到液晶显示屏，并在一定的频率下进行刷新，以保持显示内容的稳定和连续。

传输和刷新过程需要考虑到数据的稳定性和实时性，以确保显示效果的流畅和清晰。

最后，LCD的驱动原理还涉及到对显示效果的调节和优化。

通过对电场的调节和对显示数据的处理，可以实现对显示效果的亮度、对比度、色彩等方面的调节和优化，以满足不同场景和用户的需求。

综上所述，LCD的驱动原理是基于液晶分子的排列和光透过的原理，涉及到液晶显示屏的控制器和驱动电路、显示数据的传输和刷新，以及对显示效果的调节和优化。

了解LCD的驱动原理有助于我们更好地理解液晶显示屏的工作原理，为相关电子产品的设计和应用提供指导和参考。

lcd显示驱动芯片LCD显示驱动芯片是一种电子元器件，用于驱动液晶显示屏的工作。

随着液晶显示技术的发展和广泛应用，LCD显示驱动芯片也成为了一个非常重要的领域。

一、LCD显示驱动芯片的基本原理在了解LCD显示驱动芯片之前，我们先来了解一下液晶显示屏的工作原理。

液晶显示屏是一种利用液晶材料的光学特性实现信息显示的技术。

其核心原理是通过控制液晶材料的电场来改变光的透射或反射，从而实现图像的显示。

LCD显示驱动芯片主要负责以下几个方面的工作：1. 电源管理：液晶显示屏需要稳定的电源供应，LCD显示驱动芯片负责电源的控制和管理，确保液晶显示屏正常工作。

2. 数据处理：LCD显示驱动芯片接收来自显示控制器的图像数据，并对其进行处理和解码，将其转化为液晶显示屏所需的信号。

3. 信号驱动：LCD显示驱动芯片通过生成适当的驱动信号，控制液晶材料中的电场分布，从而实现像素点的亮暗变化。

4. 显示控制：LCD显示驱动芯片通过控制驱动信号的时序和波形，实现对液晶显示屏刷新和控制。

二、LCD显示驱动芯片的特点和分类1. 特点：LCD显示驱动芯片具有功耗低、成本低、集成度高、可靠性好等特点。

随着技术的发展，驱动芯片的集成度越来越高，功能越来越强大。

2. 分类：根据液晶显示屏的特性和驱动方式的不同，LCD显示驱动芯片可以分为被动矩阵驱动和主动矩阵驱动两种。

被动矩阵驱动：被动矩阵驱动是一种简单的驱动方式，适用于小尺寸液晶显示屏。

其通过行和列的驱动信号来控制液晶像素点的亮暗变化，只需较少的驱动电路即可实现。

主动矩阵驱动：主动矩阵驱动是一种复杂的驱动方式，适用于大尺寸高分辨率液晶显示屏。

其采用了逐行扫描的方式，通过驱动电路对每一行逐个像素点进行刷新，需要较复杂的电路和较高的驱动能力。

三、LCD显示驱动芯片的应用领域随着液晶显示技术在各个领域的广泛应用，LCD显示驱动芯片也被应用到多个领域。

1. 手机和平板电脑：随着智能手机和平板电脑的普及，对液晶显示屏的需求不断增加。

lcd背光控制方法及电路接法
LCD背光控制方法：
1. 直接驱动：使用一个开关控制电源的通断，控制背光亮灭。

这种方法简单，但无法调节背光亮度。

2. PWM调光：使用脉冲宽度调制（PWM）信号，通过改变信号的高电平时间，来控制背光的亮度。

通过改变信号占空比的大小，可以实现背光的调光效果。

3. 串口控制：通过串口通信，发送控制命令给背光控制芯片，从而控制背光的亮度。

这种方法可以实现远程控制和灵活的背光调节。

LCD背光电路接法：
1. 直接驱动接法：将背光的正极接到电源的正极上，负极接到电源的负极上。

然后通过一个开关控制电源的通断。

2. PWM调光接法：将背光的正极接到电源的正极上，负极接到PWM调光信号的输出端。

PWM调光信号的输入端则连接到控制器或者PWM发生器上。

3. 串口控制接法：将背光的正极接到电源的正极上，负极连接到背光控制芯片的输出端。

串口控制芯片的输入端连接到控制器或者电脑上。

需要注意的是，不同LCD显示器的背光控制方法和电路接法可能有所不同，具体还需根据LCD产品的规格和说明进行接法。

中小尺寸LCD驱动IC的背光省电技术- LABC/CABC1：简介耗电的大小对携带型的电子产品，如行动电话、数字相机、PDA、MP4/MP3、手持游戏机…等而言是非常重要的指标，表示了消费者可以无拘束地使用产品多久。

而这些产品有一个共通点，他们都有显示屏幕来做人与机器之间的桥梁。

为了表示足够的信息、提供高质量的色彩以及支持多媒体的应用，这个屏幕的分辨率必须要足够，颜色要多，显示的区域也是越大越好，这些要求同时也代表着功率消耗的不断增加。

TFT-LCD作为此类产品的标准显示器常常成为了功率消耗的主要组件。

图 1 表示了一个有着高分辨率TFT-LCD的手机嵌入式系统的功能方块，其中高分辨率、高显示颜色、大尺寸的LCD，需要大的背光系统、大的TFT-LCD 面版、高运算速度的驱动IC，这些都造成了高的功率消耗。

图1. 高质量TFT-LCD显示器手机系统功能方块图图2 则是假设以一般QVGA分辨率的显示器手机在正常操作下各个组件功率消耗的比较。

可以看到显示系统因为背光的关系(通常为4个LED)，耗电量是非常惊人的，占整支手机的功耗40%以上。

说明了显示屏耗电量的多寡对于手持式产品的使用时间有着决定性的影响。

图2. 简易手机分类功耗图身为专业的LCD 驱动IC提供厂商，矽创持续的经由研发新的电路设计或采用高集成的制程去降低驱动IC的功耗，如表1可以看到不管是MSTN、CSTN 还是A-TFT产品，在省电这一块，矽创已经竭尽所能的将驱动IC的功耗减少了80%以上。

功率消耗驱动ICLCD TypeBefore Now1.5” MSTN2.4 mW 0.45 mW1.5” CSTN 7.5 mW 1.35 mW1.8” A-TFT 15 mW2.7 mW表1. LCD 驱动IC节能演进比较当驱动IC大幅度降低功率消耗的同时，也代表着高耗电的背光系统所占的比重越来越大。

与最新的QVGA驱动IC相比，同尺寸的背光将多了20倍以上的功耗，也主窄了产品的使用时间。

lcd背光驱动电路原理图lcd背光驱动电路原理图
具有数字与PWM调光功用的小型LCD背光驱动芯片
TPS61160/1
TPS61160/1描写TPS61160/1具有40V的集成型开关FET，是一种可驱动多达10个串联LED的升压改换器。

该升压改换器容许选用一般照明范畴的高亮度LED，固定作业频率为1.2MHz，开关流限为0.7A。

如下列典型的运用原理图所示，选用外部查看电阻器RSET可设置默许的白光LED(WLED)电流。

可将反响电压安稳在200mV。

LED 的电流能够经过单线数字接口(EasyScaletrade;协议)由CTRL引脚操控。

此外，还能够在CTRL引脚上施加PWM信号，以便由占空比来断定反响参阅电压。

不论是数字仍是PWM办法，TPS61160/1都不会在猝发状况下供应LED电流，因此也就不会在输出电容上发作音频噪声。

在开路LED维护状况下，TPS61160/1具有的集成型电路体系能够避免输出逾越最大必定额外值。

1。

lcd屏驱动芯片原理
液晶显示器（LCD）是一种利用液晶材料的光学特性来显示图像的设备。

为了控制和驱动液晶屏，需要使用特定的芯片，通常称为LCD屏驱动芯片。

LCD屏驱动芯片的主要原理是将数字信号转换为液晶显示所
需的模拟电压信号。

当显示器需要显示图像时，输入信号会被驱动芯片解析，并转换成适合液晶屏控制的电压信号。

LCD屏驱动芯片通常包括以下几个主要部分：
1. 数据解析器：将输入的数字信号转换为可识别的控制信号。

这些控制信号包括行、列扫描信号、像素亮度调节信号等。

2. 电压生成器：根据输入的信号，产生对应的模拟电压信号。

这些电压信号用于驱动液晶屏上的液晶单元，在不同的亮度和颜色下显示不同的图像。

3. 时钟发生器：产生定时信号，用于同步控制液晶屏的刷新频率和图像的显示。

4. 数据存储器：存储需要显示的图像数据。

通常，液晶屏的显示数据是以行方式存储的，驱动芯片会根据存储器中的数据逐行刷新液晶屏上的像素。

5. 输出缓冲器：将生成的电压信号缓存并驱动到液晶屏上的相应位置。

这样可以保证图像在整个屏幕上的显示平衡和一致性。

通过以上部分的协同工作，LCD屏驱动芯片能够将输入的数字图像信号转换为适合液晶屏显示的电压信号，并以正确的刷新频率和顺序将图像显示在屏幕上。

需要注意的是，不同类型和大小的LCD屏对应的驱动芯片可能会有所不同。

因此，在选择和使用LCD屏驱动芯片时，需要根据具体的液晶屏规格和要求来确定最适合的芯片型号。
