背光驱动芯片测试方法

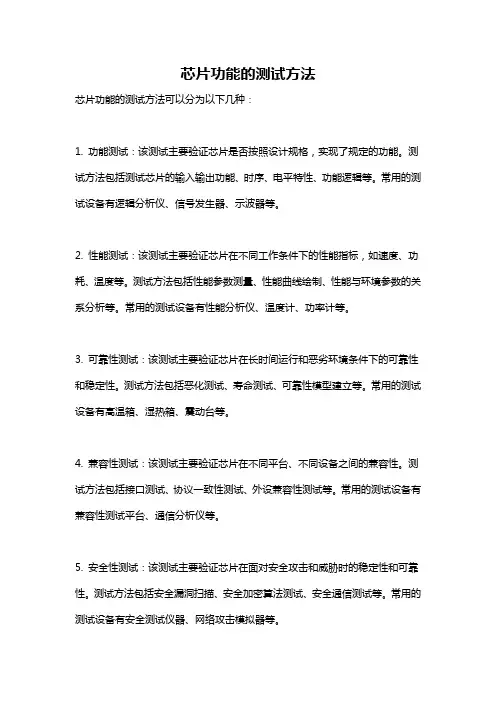

芯片功能的测试方法
芯片功能的测试方法可以分为以下几种：
1. 功能测试：该测试主要验证芯片是否按照设计规格，实现了规定的功能。

测试方法包括测试芯片的输入输出功能、时序、电平特性、功能逻辑等。

常用的测试设备有逻辑分析仪、信号发生器、示波器等。

2. 性能测试：该测试主要验证芯片在不同工作条件下的性能指标，如速度、功耗、温度等。

测试方法包括性能参数测量、性能曲线绘制、性能与环境参数的关系分析等。

常用的测试设备有性能分析仪、温度计、功率计等。

3. 可靠性测试：该测试主要验证芯片在长时间运行和恶劣环境条件下的可靠性和稳定性。

测试方法包括恶化测试、寿命测试、可靠性模型建立等。

常用的测试设备有高温箱、湿热箱、震动台等。

4. 兼容性测试：该测试主要验证芯片在不同平台、不同设备之间的兼容性。

测试方法包括接口测试、协议一致性测试、外设兼容性测试等。

常用的测试设备有兼容性测试平台、通信分析仪等。

5. 安全性测试：该测试主要验证芯片在面对安全攻击和威胁时的稳定性和可靠性。

测试方法包括安全漏洞扫描、安全加密算法测试、安全通信测试等。

常用的测试设备有安全测试仪器、网络攻击模拟器等。

6. 故障分析和故障定位：该测试主要通过对芯片的故障现象进行分析和定位，找出故障的原因和位置。

测试方法包括故障模拟、故障定位工具使用、信号追踪和分析等。

常用的测试设备有故障分析仪、信号分析仪等。

以上是一些常见的芯片功能测试方法，具体测试方法的选择和应用取决于芯片的设计和要求。

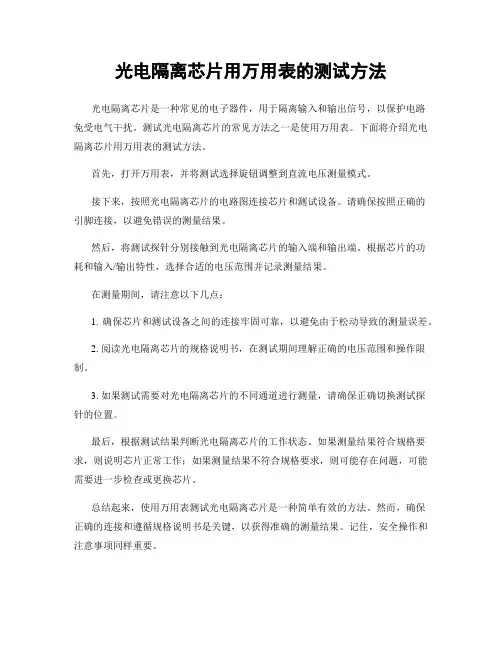

光电隔离芯片用万用表的测试方法
光电隔离芯片是一种常见的电子器件，用于隔离输入和输出信号，以保护电路
免受电气干扰。

测试光电隔离芯片的常见方法之一是使用万用表。

下面将介绍光电隔离芯片用万用表的测试方法。

首先，打开万用表，并将测试选择旋钮调整到直流电压测量模式。

接下来，按照光电隔离芯片的电路图连接芯片和测试设备。

请确保按照正确的
引脚连接，以避免错误的测量结果。

然后，将测试探针分别接触到光电隔离芯片的输入端和输出端。

根据芯片的功
耗和输入/输出特性，选择合适的电压范围并记录测量结果。

在测量期间，请注意以下几点：
1. 确保芯片和测试设备之间的连接牢固可靠，以避免由于松动导致的测量误差。

2. 阅读光电隔离芯片的规格说明书，在测试期间理解正确的电压范围和操作限制。

3. 如果测试需要对光电隔离芯片的不同通道进行测量，请确保正确切换测试探
针的位置。

最后，根据测试结果判断光电隔离芯片的工作状态。

如果测量结果符合规格要求，则说明芯片正常工作；如果测量结果不符合规格要求，则可能存在问题，可能需要进一步检查或更换芯片。

总结起来，使用万用表测试光电隔离芯片是一种简单有效的方法。

然而，确保
正确的连接和遵循规格说明书是关键，以获得准确的测量结果。

记住，安全操作和注意事项同样重要。

lcd背光驱动电路原理图lcd背光驱动电路原理图
具有数字与PWM调光功用的小型LCD背光驱动芯片
TPS61160/1
TPS61160/1描写TPS61160/1具有40V的集成型开关FET，是一种可驱动多达10个串联LED的升压改换器。

该升压改换器容许选用一般照明范畴的高亮度LED，固定作业频率为1.2MHz，开关流限为0.7A。

如下列典型的运用原理图所示，选用外部查看电阻器RSET可设置默许的白光LED(WLED)电流。

可将反响电压安稳在200mV。

LED 的电流能够经过单线数字接口(EasyScaletrade;协议)由CTRL引脚操控。

此外，还能够在CTRL引脚上施加PWM信号，以便由占空比来断定反响参阅电压。

不论是数字仍是PWM办法，TPS61160/1都不会在猝发状况下供应LED电流，因此也就不会在输出电容上发作音频噪声。

在开路LED维护状况下，TPS61160/1具有的集成型电路体系能够避免输出逾越最大必定额外值。

1。

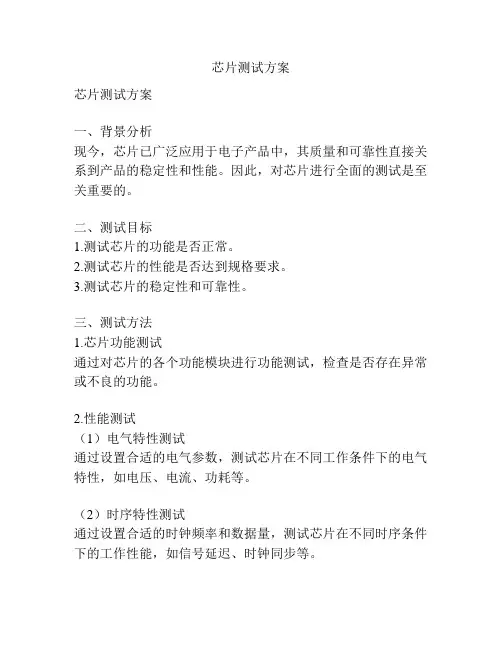

芯片测试方案芯片测试方案一、背景分析现今，芯片已广泛应用于电子产品中，其质量和可靠性直接关系到产品的稳定性和性能。

因此，对芯片进行全面的测试是至关重要的。

二、测试目标1.测试芯片的功能是否正常。

2.测试芯片的性能是否达到规格要求。

3.测试芯片的稳定性和可靠性。

三、测试方法1.芯片功能测试通过对芯片的各个功能模块进行功能测试，检查是否存在异常或不良的功能。

2.性能测试（1）电气特性测试通过设置合适的电气参数，测试芯片在不同工作条件下的电气特性，如电压、电流、功耗等。

（2）时序特性测试通过设置合适的时钟频率和数据量，测试芯片在不同时序条件下的工作性能，如信号延迟、时钟同步等。

（3）性能指标测试根据芯片的规格书，设置合适的测试环境和测试方法，测试芯片的性能指标，如运算速度、传输速率等。

3.稳定性和可靠性测试（1）长时间工作测试将芯片连续工作一段时间，观察其在不同工作条件下的稳定性和可靠性。

（2）温度和湿度测试将芯片置于不同温度和湿度环境中，测试其在不同环境条件下的性能和可靠性。

（3）抗干扰测试通过人工或设备产生各种干扰信号，测试芯片的抗干扰能力，如抗电磁干扰、抗射频干扰等。

四、测试步骤1.确定测试方案根据产品需求和芯片规格书，确定测试的范围、测试方法和测试环境。

2.搭建测试平台准备合适的测试设备和测试工具，搭建测试平台，保证测试的准确性和可重复性。

3.编写测试用例编写详细的测试用例，包括输入数据、预期输出和实际输出等。

4.执行测试按照测试用例，逐一执行测试，记录测试结果和异常情况。

5.分析测试结果对测试结果进行分析，判断芯片的缺陷和不足，并提出改进意见和措施。

6.报告撰写根据测试结果和分析，撰写测试报告，包括测试目标、测试方法、测试结果和改进建议等。

五、测试注意事项1.测试时要保证测试环境的稳定性，避免外界干扰对测试结果的影响。

2.测试时要注意芯片的工作温度和电压范围，避免因过高或过低的温度和电压导致测试结果不准确。

三种芯片测试方法
芯片测试的三种主要方法包括：
1. 电气测试：这是芯片检测中最常见的一种方法。

通过对芯片的电学特性进行测试，可以检测出电路连接是否正确、电气参数是否在规定范围内等问题。

电气测试通常包括输入输出特性测试、功耗测试、时序测试等。

通过这些测试，可以验证芯片的性能和稳定性，并发现潜在的问题。

2. 功能测试：这是对芯片的功能进行全面测试的方法。

通过设计一系列的测试用例，覆盖芯片的各项功能，验证芯片在不同工作模式下的表现。

功能测试可以检测芯片是否按照设计要求正常工作，是否能够满足产品的功能需求。

3. 可靠性测试：这是对芯片在不同环境条件下进行测试，评估芯片的寿命和稳定性。

这种测试常常包括温度循环测试、湿度测试、振动测试等。

通过可靠性测试，可以了解芯片在各种极端条件下的表现，评估其耐用性和稳定性。

以上三种方法各有侧重，建议根据具体需求选择合适的测试方法。

背光驱动芯片背光驱动芯片是指用于控制背光模块的一种电子芯片。

背光模块是液晶显示器的一个重要组成部分，可以提供背光光源，使得液晶显示器可以在暗环境下正常显示图像。

背光驱动芯片的主要功能是控制背光模块的亮度、色温和色彩等参数。

通过调整背光的亮度，可以使得显示器在不同的环境中都能够显示清晰的图像。

而通过调整背光的色温和色彩，可以使得图像的颜色更加鲜艳，更加真实。

背光驱动芯片的原理是利用PWM（脉宽调制）技术来控制背光的亮度。

PWM技术是一种通过改变信号的占空比来控制信号的平均功率的技术。

在背光驱动芯片中，通过改变PWM信号的占空比，可以改变背光的亮度。

背光驱动芯片通常都会有多个PWM输出端口，每个输出端口对应一个背光通道。

不同的液晶显示器可能会有不同数量的背光通道，一般来说，常见的液晶显示器有单背光和双背光两种。

单背光显示器只有一个背光通道，而双背光显示器有两个背光通道。

背光驱动芯片还可以支持多种调光模式。

在自动调光模式下，芯片可以根据显示器的亮度和环境亮度来自动调节背光的亮度。

在手动调光模式下，芯片可以根据用户的设置来调节背光的亮度。

此外，背光驱动芯片还可以支持背光开关和背光脉冲宽度调整等功能。

背光驱动芯片的选型需要考虑多个因素。

首先，需要考虑背光模块的功率需求和控制精度。

较大的背光模块通常需要较高的功率和精确的控制，因此需要选择功率较大、控制精度较高的芯片。

其次，需要考虑背光模块的接口类型和通信协议。

常见的接口类型有I2C、SPI和PWM等，而通信协议有标准的和定制的两种。

最后，还需要考虑产品的成本和可靠性等因素。

总之，背光驱动芯片是液晶显示器中的一个重要组成部分，可以通过控制背光的亮度、色温和色彩等参数，使得显示器在不同的环境中都能够显示清晰、鲜艳和真实的图像。

选型时需要考虑多个因素，包括功率需求、控制精度、接口类型和通信协议、成本和可靠性等。

芯片测试方法芯片测试是对芯片在设计和生产过程中的各项功能指标进行检测和验证的过程。

这些功能指标包括性能参数、功能兼容性、电气特性以及可靠性等。

芯片测试方法的选择将直接影响到芯片产品的质量和可靠性。

一、芯片测试的分类芯片测试可以分为功能测试和可靠性测试两大类。

1.功能测试：对芯片各个功能块或模块进行测试，包括静态测试、动态测试、时序测试、功能完整性测试等。

常用的芯片功能测试方法有扫描链测试、边界扫描测试、ATPG测试、仿真测试等。

2.可靠性测试：主要针对芯片在各种环境下的性能和可靠性进行测试，包括退化测试、环境测试、电压抑制测试、工作温度测试、ESD测试等。

二、常用芯片测试方法1.边界扫描测试：边界扫描测试是一种基于扫描链的测试方法，通过向扫描链输入合适的测试模式，使芯片内部各个寄存器和逻辑单元都达到预期状态，检测芯片的功能。

2.自动测试程序生成测试(ATPG)：ATPG是一种基于模型的测试方法，通过将芯片转换为一个布尔电路模型，根据不同的测试需求生成一系列测试模式，并将这些测试模式输入到芯片中进行测试。

3.仿真测试：仿真测试是通过建立一个芯片的功能模型，通过输入测试数据和对应的时序波形来检测芯片是否符合设计预期。

该测试方法主要应用于复杂芯片的预验证阶段，可以在芯片生产前快速发现设计错误。

4.退化测试：退化测试是在高温或高压等恶劣环境下对芯片进行测试，用来检查芯片的耐受能力和可靠性。

通过将芯片置于高温或高压环境下，观察其性能是否出现退化，以评估芯片的可靠性。

5.环境测试：环境测试主要包括温度、湿度和气压等环境因素对芯片性能的影响测试。

通过将芯片暴露在不同的温度、湿度和气压环境下，观察其性能是否受到影响，以评估芯片的可靠性。

6.工作温度测试：工作温度测试是对芯片在各种温度下的性能进行测试，常见的测试方法有低温测试和高温测试。

通过将芯片暴露在低温或高温环境下，观察其性能是否受到影响，以评估芯片的可靠性。

捷方顺电子有限公司
背光源检验方法及标准
一、目的
明确背光源检验方法和可接受标准，以更好控制品质，满足生产和顾客要求。

二、范围
适应于所有的手机模块背光源来料检测。

三、定义
BACKLIGHT--------背光
四、职责
对手机模块用的所有背光源检测。

五、内容
1、包装及一般检查
核对来料通知单上各型号，数量，批号，规格等与具体实物是否一致，是否有检查合格标志，是否按照要求提供出货检查报告等资料。

六、附录
1. 亮度，色度及亮度均匀度测试方法 设备：BM-7
参数：观察角度：1° 测试距离：500mm(距离：从镜头到背光表面的垂直距离) 恒流测试：恒流电流按照规格书要求。

测试正常亮度色度必须达到规格要求的电流;半亮时候电流按照半亮要求。

测试距离：500mm （从色度计镜头到背光源发光表面的垂直距离）
测试点：背光尺寸大于1.5寸的亮度，色度，均匀性必须测试九个点，亮度以九点平均值进行判定，九个点的平均值不得小于规格书的要求。

色度以单个点的色度进行判定，九个点都满足规格书要求，则PASS,均匀性以九个点中的亮度最小值除以最大值大于80%，为OK 。

背光尺寸小于1.5寸的测试五个点。

计算方法同九点的算法：具体测试如下图：(注：如果客户有要求，按客户要求测试)
图1 图2。

电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一，它负责为显示屏提供背光照明，确保图像的清晰度和亮度。

然而，由于各种原因，背光驱动板可能出现故障，导致电视机无法正常工作。

本手册将详细介绍电视机背光驱动板的常见问题及其维修方法，旨在帮助维修人员更好地解决背光驱动板故障。

二、故障现象及可能原因1. 背光灯不亮可能原因：- 背光灯管损坏：检查背光灯管是否损坏或破裂，如有需要更换。

- 驱动电路故障：检查背光驱动板中的驱动电路元件，如开关管或驱动芯片是否异常，如有需要修复或更换。

2. 背光灯亮度不均匀可能原因：- 背光灯管老化：背光灯管寿命有限，长时间使用后可能出现亮度不均匀的问题，需将其更换。

- 背光灯电压调整不当：调整背光灯电压，确保背光灯亮度均匀。

3. 背光灯闪烁或频闪可能原因：- 电压不稳定：检查电压输入是否稳定，如有需要更换电源电容或电源线路。

- 背光灯灯丝接触不良：检查背光灯灯丝是否松动或脱落，如有需要重新焊接或更换背光灯。

三、维修步骤1. 断电并拆卸电视机背壳：首先，断开电视机的电源，并拆卸背壳以暴露背光驱动板。

2. 检查背光驱动板连接：仔细检查背光驱动板与主板、电源板之间的连接是否牢固，如有需要重新插拔以确保良好接触。

3. 检查背光驱动板元件：使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。

如出现异常情况，可采取相应措施修复或更换。

4. 检查背光灯管：检查背光灯管周围的电路连接是否松动或破损，如有需要重新焊接或更换背光灯管。

5. 检查背光驱动芯片：检查背光驱动板上的驱动芯片是否短路或损坏，如有需要更换。

6. 清洁背光驱动板：使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。

7. 安装并测试：将修复好的背光驱动板安装回电视机中，并重新连接主板和电源板。

接通电源后，测试背光灯是否正常工作，检查亮度、均匀性和稳定性是否达到要求。

四、维护注意事项1. 定期清洁：定期清洁背光驱动板以防止尘埃积累，影响性能。
