微机控制电子万能试验机操作步骤1.打开微机控制电子万能试验机主机电源,(红色旋钮,向右轻轻拧一下即可打开)此时主机绿色指示灯亮起说明主机状态正常。
然后打开电脑,点击桌面Smarttest 软件,打开试验机专业测控软件。
2.打开软件以后进入拉力机操作界面,首先我们要点击右上方的试验方法选项,选择试验时所使用的试验方法(如果没有需要的试验方法时,可以将软件关掉,依次点击电脑桌面-开始-Smattest配置工具箱-输入密码123456-选择试验方法,然后在需要的试验方法前面打勾就可以了)3.再次打开软件,点击软件右上角数据板栏目,跳出数据版界面,点击数据版中新建按钮,可以根据试样的实际规格尺寸输入到数据板里面,比如编号,直径,长度,宽度,厚度,原始标距(原始标距有时是两个夹具之间的距离,有时可能是大变形夹具的距离,有时还可能是手动打标记的距离)等。
需要注意到是试样的尺寸必须输入,否则无法测试出试样的结果,输入是要删掉输入框里面的斜杠。
输入完成后关掉数据板。
(这里需要注意的是新做一次试验是都要点一下新建按钮,否则将会覆盖掉上次测试的结果)4.清零试验数据,包括试验力,变形,位移,时间等,通过手控盒或是软件上面的上升下降按钮调节衡量位置,然后夹好试样。
如果有引伸计或是大变形我们也要将他们夹持在试样上面。
5.然后确认试样无异常,点击软件右下角移动按钮,将界面改到试验界面(也就是上升下降界面变成了试验界面。
再点一下移动按钮两个界面是会相互切换的,上升下降界面是单纯控制衡量上升下降移动的无其他作用,而需要做试验的时候需要改成试验界面,点击试验键做试验,这样试验的数据结果才会记录并且计算显示出来)选择标准中要求的试验速度,点击试验键,开始做试验。
6.如果以上步骤操作没有错误的话此时试验力,变形,时间,曲线将会实时显示。
试验结束后设备会自动停机(如果设备没有自动停机说明我们的操作步骤有误,或者参数设置有误)然后可以点一下右上角数据板,测试结果将会计算并且显示出来。
电子万能试验机操作以及软件安装电子万能试验机是一种高精密的一起,在使用过程中必须有非常规整的操作规范才可以让万能试验机不受到损伤,从而不会导致因为错误的操作导致万能试验机的使用期限缩短。
那么电子万能试验机的操作规范都是怎样的呢?电子万能试验机的软件又应该如何安装呢?电子万能试验机的操作规范:1、确认机台的行程维护安装能否有效,位置能否合理;2、按下“降落” 键,停止速度值测试,测试速度系统可经过面板上“微调” 旋钮调整;3、日期,时间,断点比率及定值设定:按【峰值】键,表示确认,并进入下一步;按【置零】键,退出设置形;4、将测试试样放置于压板中间,按“峰值”键,继续按“降落”键开端测试;严禁上下压板直接接触,或以金属类试件测试;试验机台必需接220V±5% 50HZ电源,要有良好的接地维护措施5、翻开面板上的电源开关后,面板得电,显现器会自动翻开程序;6、打印机承受显现器信号后,按“打印”键,即可打印当前日期、时间、次数和最大压力值。
(细致操作见显现器操作和打印机操作);在测试过程中,若有异常情况,可按“急停”键,立刻通知维修人员检测。
待毛病扫除前方可运用;7、显现器参数设定:按【峰值】键,表示确认,并进入下一步;按【置零】键,退出设置形式;8、显现器承受上压板顶端的压力感应器之信号,显现当前压力值。
按下“置零”键,可肃清显现器上的数字。
按下“峰值”键,在测试过程中可记载下测试的最大值;9、称量标定:按【峰值】键,表示确认,并进入下一步;按【置零】键,退出设置形式;电子万能试验机的软件安装步骤:1.将测控程序软件安装光盘放入光驱内,运行后会出现一个自动安装程序初始化界面;2.出现安装界面后,点击Next按钮;3.选择软件安装位置,缺省默认将软件保存到“C:\Program Files\TW\TestWork” 目录,点击NEXT继续;4.在设置快捷方式目录下,点击Next后安装程序将向系统拷贝应用程序文件5.复制过程将持续一段时间, 安装完成后将出现成功安装的提示窗口,并在Windows的菜单:“开始\程序\ TestWork” 和 Window桌面上建立快捷方式,双击快捷方式后即执行程序;6.如果没有设定自动运行功能,可以用Windows资源管理器,找到安装光盘目录下的Setup.exe文件,双击后执行安装程序;电子万能试验机是一种非常智能以及精密的仪器,因此计算机对于电子万能试验机来说是必不可少的,而电子万能试验机的软件是非常重要的,一般情况下,购买了电子万能试验机都会有相应的软件,一般是一款电子万能试验机对应相应的软件,因此在安装过程中一定要注意,看是否是这个软件对应着这款试验机,如果有出差,会导致试验机在工作中出现误差,以及测验结果也无法处理的故障。
电子万能试验机安全操作规程一、开机:1.接通电源后顺时针旋转急停按,按下电脑开机(绿灯亮起)。
2.打开电脑电源,点击MsxTest图标,进入显示操作界面。
3.点击数据板箭头选择相应标准进行测试。
4.点击新建试样数据记录,填写样品参数(样品编号、试验日期。
试验人。
宽度设置为10mn,厚度设置为(mm,试验标距设置为60)或直接选择右侧试样模板并完善试样信息(材质及牌号)点击确认。
5.点击“实验”键,按上升键或下降链调整移动模梁到合适的位置。
调整后点击取消键,取消界面数据。
6.将试样的两端在工装治具上固定牢固,点击左侧的清零键,速度选择10mm/sin,注意不要在负荷清零后选择合适的速度。
7.点击测试界面的开始键成快捷健F5,即开始试验,试样破坏后点击停止键或快捷键F6,并显示测试数据。
8.报告编写:点击“打印报告”键,新建,在可选项目选择试样组数记录(1-5)添加到右侧栏,填写标题(公司名称),副标题为xx拉伸实验报告,再勾选打印曲线,类型选择:力-时间,点击预览,输入文件名称另存为图片,生成报告。
二、注意事项:1.在试验过程中,应注意移动横梁的位置,严禁附具发生顶撞。
2.设备不宜在高温、潮湿,粉尘、剧烈震动等恶劣环境运行。
3.设备运行过程中,需保持安全距离,出现异常现象,立即按下急停按钮。
4.若需进行下一组测试时需数据清零。
三、停机、待机检查要求:1.长期不用,须彻底切断电源,放置在干燥、通风、避免阳光直射处。
2.在稳固水平的基面安置。
3.在操作过程中如有异常,必须请专业人员进行维修。
4.设备使用结束后,清扫工作台面,保持清洁,关闭仪器及电脑主机。

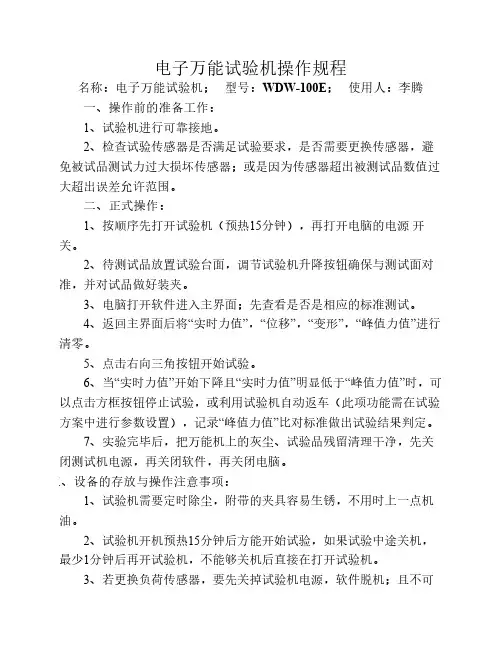

电子万能试验机操作规程名称:电子万能试验机;型号:WDW-100E;使用人:李腾一、操作前的准备工作:1、试验机进行可靠接地。
2、检查试验传感器是否满足试验要求,是否需要更换传感器,避免被试品测试力过大损坏传感器;或是因为传感器超出被测试品数值过大超出误差允许范围。
二、正式操作:1、按顺序先打开试验机(预热15分钟),再打开电脑的电源开关。
2、待测试品放置试验台面,调节试验机升降按钮确保与测试面对准,并对试品做好装夹。
3、电脑打开软件进入主界面;先查看是否是相应的标准测试。
4、返回主界面后将“实时力值”,“位移”,“变形”,“峰值力值”进行清零。
5、点击右向三角按钮开始试验。
6、当“实时力值”开始下降且“实时力值”明显低于“峰值力值”时,可以点击方框按钮停止试验,或利用试验机自动返车(此项功能需在试验方案中进行参数设置),记录“峰值力值”比对标准做出试验结果判定。
7、实验完毕后,把万能机上的灰尘、试验品残留清理干净,先关闭测试机电源,再关闭软件,再关闭电脑。
三、设备的存放与操作注意事项:1、试验机需要定时除尘,附带的夹具容易生锈,不用时上一点机油。
2、试验机开机预热15分钟后方能开始试验,如果试验中途关机,最少1分钟后再开试验机,不能够关机后直接在打开试验机。
3、若更换负荷传感器,要先关掉试验机电源,软件脱机;且不可带电插拔负荷传感器引线。
4、试验机在搬运时,要水平移动,不能震动过大,更不可搬中间横梁(即装有负荷传感器的横梁)。
过门时小心不要把试验机顶部的光点编码器撞坏。
5、本机负荷传感器最大负荷是100KN(即10000公斤)试验时一定要注意,如果试样拉压力可能超过100KN时,在设置“试验方案”时要写好“定负荷”“负荷衰减率”这两种停机方式。
6、若使用软件时,负荷窗口没有力值显示,看连接负荷传感器的接头是否松动。

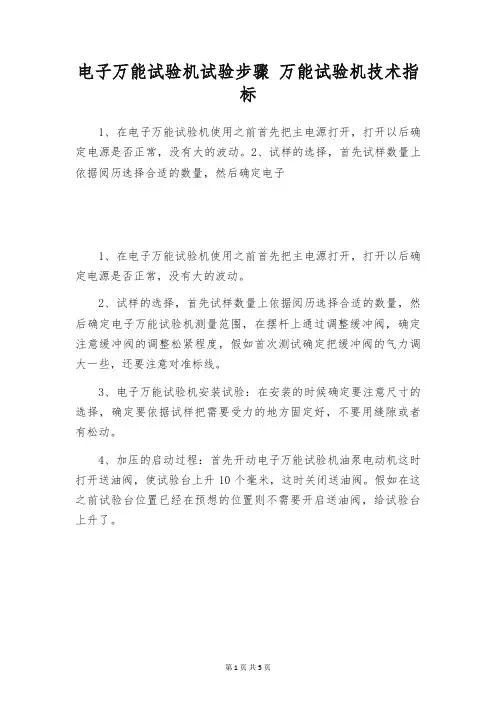

电子万能试验机试验步骤万能试验机技术指标1、在电子万能试验机使用之前首先把主电源打开,打开以后确定电源是否正常,没有大的波动。
2、试样的选择,首先试样数量上依据阅历选择合适的数量,然后确定电子1、在电子万能试验机使用之前首先把主电源打开,打开以后确定电源是否正常,没有大的波动。
2、试样的选择,首先试样数量上依据阅历选择合适的数量,然后确定电子万能试验机测量范围,在摆杆上通过调整缓冲阀,确定注意缓冲阀的调整松紧程度,假如首次测试确定把缓冲阀的气力调大一些,还要注意对准标线。
3、电子万能试验机安装试验:在安装的时候确定要注意尺寸的选择,确定要依据试样把需要受力的地方固定好,不要用缝隙或者有松动。
4、加压的启动过程:首先开动电子万能试验机油泵电动机这时打开送油阀,使试验台上升10个毫米,这时关闭送油阀。
假如在这之前试验台位置已经在预想的位置则不需要开启送油阀,给试验台上升了。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电子万能试验机测量系统1、横梁位移测量其原理同变形测量大致相反,都是经过测量光电编码器的输出脉冲数来获得横梁的位移量。
2、力值的测量经过测力传感器、放大器和数据处置系统来完成测量,常用的测力传感器是应变片式传感器。
所谓应变片式传感器,就是由应变片、弹性元件和某些附件(补偿元件、防护罩、接线插座、加载件构成),能将某种机械质变成电量输出的器件。
应变片式的拉、压力传感器国内外品种繁多,紧要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。
简单来说,外力P惹起传感器内应变片的变形,招致电桥的不均衡,从而惹起传感器输出电压的变化,我们经过测量输出电压的变化就能够知道力的大小了。

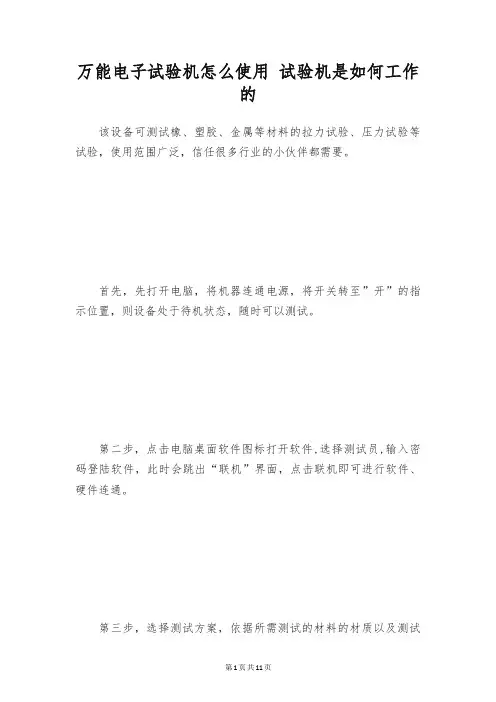

万能电子试验机怎么使用试验机是如何工作的该设备可测试橡、塑胶、金属等材料的拉力试验、压力试验等试验,使用范围广泛,信任很多行业的小伙伴都需要。
首先,先打开电脑,将机器连通电源,将开关转至”开”的指示位置,则设备处于待机状态,随时可以测试。
第二步,点击电脑桌面软件图标打开软件,选择测试员,输入密码登陆软件,此时会跳出“联机”界面,点击联机即可进行软件、硬件连通。
第三步,选择测试方案,依据所需测试的材料的材质以及测试项目,选择测试方案,并导入方案,此处选择做塑料件的拉伸性能测试为例。
第五步,点击“开始测试”,最上方会有两个窗口实时显示被测样件的拉伸性能。
第六步,测试结束后,点击“生成报告”,输入存盘名,便利以后查询,保存数据。
第七步,点击“系统管理”菜单,选择脱机。
或者直接点击右上角红叉,跳出确认对话框,选择确认。
关闭万能测试机电源,将开关转至“关”。
试验机作为一种精密检测设备,专门用来搞科研、做试验以及教学等.重视日常的维护和保养,这是特别有必要的,有利于延长仪器的使用寿命,节省成本。
仪器内部保养一、试验机主机保养(1)、定期检查试验机钳口部位的螺钉,如有松动,适时拧紧;(2)、试验机所配的夹具应涂上防锈油保管;(3)、镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁,定期涂一层薄的二硫化钼润滑脂;(4)、定期检查链轮的传动情况,如有松动,请将张紧轮重新张紧;(5)、由于电子拉力试验机的钳口常常使用,简单磨损,氧化皮太多时,简单导致小活塞损伤漏油,所以每次做完试验后进行清扫;二、试验机掌控系统保养(1)、定期检查试验机掌控器后面板的连接线是否接触良好,如有松动,应适时紧固;(2)、试验后若有一段较长的时间不用机器时,关闭试验机掌控器和电脑;(3)、试验机掌控器上的接口为一一对应,插错接口可能对设备造成损坏;(4)、插拔掌控器上的接口必需关闭掌控器电源。
三、试验机油源的保养(1)、依据试验机的使用情况及油的使用期限,定期更换吸油过滤器和滤芯,更换液压油。
1.目的
避免检验员对微机控制电子万能试验机违规操作,保障工作安全。
2.适用范围
本安全操作规程适用于实验室微机控制电子万能试验机的安全使用和管理。
3.风险辨识分析
针对微机控制电子万能试验机存在的风险:试验中材料或产品断裂迸出、操作不当工装掉落等造成人身伤害。
4.操作前准备工作
4.1 检验员必须培训合格才能使用该设备。
4.2工作前检查是上下工装插销是否固定到位。
4.3选择适当的速度使试验机试运行一下,确定各系统运行正常。
4.4设备同电脑之间连接信号线、电线等线路检查有无破坏、磨损、松动现象。
4.5根据试验所需要的试验力和变形的范围,选择合适的试验力和变形的量程拉力机。
5.操作时的注意事项
5.1 依据标准试验过程的要求,设定合适的试验速度。
5.2 试验开始,人员必须关好防护门,不得面对试件,必要时带上耳塞。
5.3 试验过程中,不能远离试验机。
6.应急处理
6.1试验过程中如发现异常声音,立即停机。
6.2发生油压阀门泄漏马上切断电源停机,组织人员检修,机器正常后才可开机。
6.3发生被试验物体断裂弹出伤人损物,应立即拍下急停按钮切断电源,迅速组织人员救人
并报告上级主管及人事行政部。
7.操作结束
7.1按照操作规程顺序关机。
7.2对设备进行清洁保养,保持场地整洁。
微机控制电子万能试验机使用方法
微机控制电子万能试验机是实验室中非常常用的试验设备,使用起来
也非常简单。
1、检查安装:在安装电子万能试验机时,需要检查其安装的稳定性,安装的固定、接地是否规范,空气孔是否畅通。
2、安全操作:在进行试验操作之前,要先行检查电源接线、检测器
的线路连接等,以保证安全操作。
3、连接软件:安装完软件之后,需要将电子万能试验机与电脑相连,这样可以将试验结果直接输出到电脑中,输出的文件格式为Excel。
4、操作项目:确定实验操作项目,设置实验参数,实验时需要注意
检查器的状态,如果电子万能试验机出现超出实验参数的情况,需要及时
处理。
5、试验结果:实验完成后,根据试验结果,对实验结果进行数据处理,由电脑产生仪表盘,根据实验结果进行分析,以提高试验精度。
以上就是微机控制电子万能试验机的使用方法,希望能够给您提供一
些帮助。
怎样才能算正确合理的使用万能试验机?本人通过自己在使用万能试验机方面的工作实践,总结归纳如何正确使用万能试验机的几点看法和以下几点经验,希望能给大家带来帮助。
万能试验机的操作步骤:一、拆箱与安装1、拆开万能试验机包装箱上盖板,取出随机技术文件和附件。
2、拆下四周箱板,卸掉底板上固定拉力机的螺栓,取下拉力机。
3、去除各部的包装捆扎物,擦净油污和灰尘,将拉力机置放在平整稳固的工作台面上。
二、试机1、接通电源,打开电源开关,通电预热30min。
2、按说明书检查各操作按键功能,如无异常即可交付使用。
三、夹间距(试验长度)设定拉力机夹具间距可自行调节,通过操作面板上的“设定”键进入“试样设定”进行选择。
当显示屏显示需要的夹间距时,按“测试”键确认,拉力机动作,动夹头运动到设定位置,蜂鸣器鸣响,也可通过复位距离调节需要的距离。
开机时,在动夹头自动对位过程中,可以按“停止”键终止动夹头运动,重新设定夹间距。
四、试样定量的设置1、按“定量”键,进入置数状态。
2、通过数字键,置入被测试样定量。
3、按“测试”键确认并退出置数状态。
五、万能试验机试验速度的设置1、按“速度”键,进入置数状态。
2、通过数字键置入所需的试验速度。
3、按“测试”键确认并退出置数状态。
六、测试1、打开电源,依照提示进入待测试状态。
2、测试前先设定好试样的克重和速度,然后在上夹头上夹入一条或多条试样。
3、用10N左右的力拉直试样,将靠近固定钳口一侧的一条试样夹入下夹头钳口内。
4、按“测试”键,万能试验机自动完成一次工作循环。
5、更换试样进行下一次试验,直至一组试验完毕。
七、测试数据的提取、删除和打印输出1、显示及打印参数代号说明符号代表的参量符号代表的参量F抗张力F(—)抗张力平均值S 抗张强度φ伸长率(相对伸长)l伸长量I抗张指数LB裂断长Z抗张能量吸收值W试样定量IZ抗张能量吸收指数L夹间距(试验长度)B试样宽度。
2、提取一组试验完毕,按查看键,可提取各个数值。
