电子万能试验机1.电子万能试验机是一种常用于材料力学性能测试的仪器。
它能够通过施加力和测量变形来评估材料的强度、硬度、延展性等性能指标。
本文将介绍电子万能试验机的原理、结构和应用。
2. 原理电子万能试验机的工作原理基于材料的应力应变关系。
通过加载试样，电子万能试验机可以测量受力试样的载荷和变形，然后计算应力和应变值。
利用材料的力学性质，可以评估其强度、韧性、刚度等指标。
电子万能试验机通常由加载系统、测量系统和控制系统组成。
2.1 加载系统加载系统是电子万能试验机的核心部分，负责施加力于试样。
常见的加载系统包括液压系统和电子负荷传感器系统。
液压系统通常由液压缸和液压泵组成，通过施加液压力将力传递到试样上。
液压系统具有较大的加载范围和较高的加载精度。
电子负荷传感器系统使用电子传感器直接测量施加到试样上的力。
该系统具有更高的测量精度和快速响应速度。
2.2 测量系统测量系统用于测量试样的变形。
常用的测量包括应变计、位移传感器、力传感器等。
应变计测量试样的应变，通过伸缩应变计可以准确测量试样的应变值。
位移传感器用于测量试样的位移，可以得到试样的变形信息。
力传感器测量施加在试样上的力，可以得到试样的载荷信息。
2.3 控制系统控制系统用于控制加载系统施加的力和测量系统记录的变形。
通过控制系统可以设定测试条件和加载，实现自动化测试。
控制系统通常由电子控制器和计算机组成。
电子控制器用于控制加载系统和测量系统的工作，计算机用于数据记录和分析。
3. 结构电子万能试验机具有复杂的结构，由下列部件组成：•框架：承载加载系统和测量系统的主体部分。
•上下夹具：用于夹持试样。
•传动系统：将力传递到试样上。
•温控系统：控制试验环境温度，保证测试精度。
•控制面板：操作和控制试验机的界面。
•数据显示屏：显示测试过程和结果。
4. 应用电子万能试验机广泛应用于多个领域，包括材料科学、机械工程、航空航天等。
在材料科学领域，电子万能试验机用于评估材料力学性能，如强度、硬度、韧性等。
WDW3050电子万能试验机使用与操作一．电子万能试验机组成：电子万能试验机主要由主机和控制计算机、打印机组成。
主机是试验机的重要部分。
原理：主机的动力源是一个电动机，通过减速装置和丝杠带动活动横梁向上或向下运动，使试件产生拉伸或压缩变形。
安装在活动横梁上的力传感器测量试件变形过程中的力值，即载荷值；同时，丝杠的转动带动主机内部一个光电编码器，通过控制器换算成活动横梁的位移值。
力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”。
活动横梁的移动速度可以通过控制面板的操作键控制：F3键增加速度；F4键减小速度。
活动横梁的移动方向由控制面板上的方向键控制：▲键向上运动（试件拉伸）；▼键向下运动（试件压缩）；■键停止。
活动横梁的位移值可以近似表示试件的变形，但精确的变形测试要用变形传感器（又称引伸计）。
将引伸计固定在试件上，可以测量引伸计标距范围内的变形量，精确到0.001mm ，控制面板的液晶显示屏上显示“变形”。
所有操作和参数显示也可以在控制计算机上进行。
试验机的立柱、上横梁和主机箱组成刚性框架结构，可以保证试验机足够的刚度。
限位销用于活动横梁的移动限位，当活动横梁碰触限位销时将自动停机。
限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故，是实验过程中的保护措施。
二．电子万能试验机操作1．开机与关机顺时针转动主机上的电源开关锁钥匙，主机加电。
同时，控制器自检，这时控制面板的液晶显示屏上显示“系统自检，请稍后．．．”。
自检完成后显示屏显示如图，试验机进入正常工作状态。
关机时，将电源开关锁钥匙逆时针转动，主机自动断电。
！急停开关：主机座上的红色按钮。
当工作中出现操作失误，或控制器锁死，致使控制面板上的按钮失效时，按下急停开关。
这时，主机进入断电保护状态，钥匙开关也不能使主机加电。
待故障排除后，逆时针转动急停开关后放松，按钮自动弹起，主机方可进行正常加电操作。

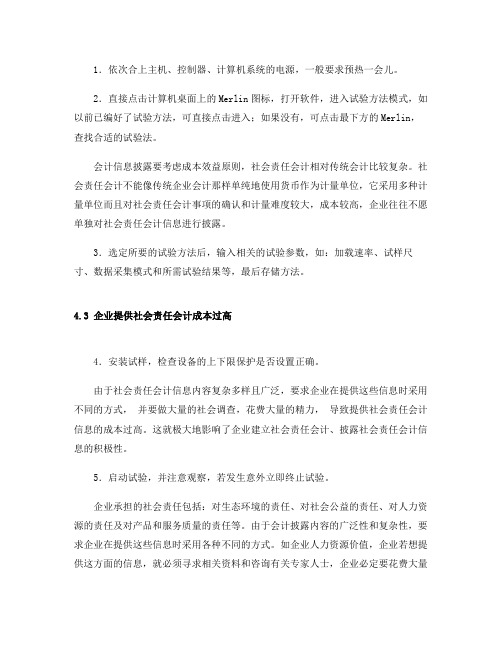

1．依次合上主机、控制器、计算机系统的电源，一般要求预热一会儿。
2．直接点击计算机桌面上的Merlin图标，打开软件，进入试验方法模式，如以前已编好了试验方法，可直接点击进入；如果没有，可点击最下方的Merlin，查找合适的试验法。
会计信息披露要考虑成本效益原则，社会责任会计相对传统会计比较复杂。
社会责任会计不能像传统企业会计那样单纯地使用货币作为计量单位，它采用多种计量单位而且对社会责任会计事项的确认和计量难度较大，成本较高，企业往往不愿单独对社会责任会计信息进行披露。
3．选定所要的试验方法后，输入相关的试验参数，如：加载速率、试样尺寸、数据采集模式和所需试验结果等，最后存储方法。
4.3 企业提供社会责任会计成本过高4．安装试样，检查设备的上下限保护是否设置正确。
由于社会责任会计信息内容复杂多样且广泛，要求企业在提供这些信息时采用不同的方式，并要做大量的社会调查，花费大量的精力，导致提供社会责任会计信息的成本过高。
这就极大地影响了企业建立社会责任会计、披露社会责任会计信息的积极性。
5．启动试验，并注意观察，若发生意外立即终止试验。
企业承担的社会责任包括：对生态环境的责任、对社会公益的责任、对人力资源的责任及对产品和服务质量的责任等。
由于会计披露内容的广泛性和复杂性，要求企业在提供这些信息时采用各种不同的方式。
如企业人力资源价值，企业若想提供这方面的信息，就必须寻求相关资料和咨询有关专家人士，企业必定要花费大量的财力及人力。
其提供社会责任会计信息的成本过高，极大地影响了企业披露社会责任会计的积极性。
6．试验完成后，存储试验数据，根据需要提供试验分析结果或打印试验报告。
4.4 缺少相关的会计准则和会计法律制度的支持7．将主机的横梁回位，以免接着试验时，造成软件与主机连接不上。
因为缺乏社会责任会计披露规范标准，统一社会责任会计核算的对象及披露形式，导致社会责任会计核算和信息披露的可操作性差。
由于缺少衡量披露信息质量的相关标准，有的企业即使披露了一些相关信息不能取信于社会公众，影响社会责任会计信息的披露效果。
电子式万能拉力试验机安全操作及保养规程1. 引言电子式万能拉力试验机是一种用于测试材料的强度和耐久性的关键设备。
为了确保其正常运行和保证操作人员的安全，有必要制定安全操作规程并进行定期保养。
本文档旨在提供电子式万能拉力试验机的安全操作指南和保养规程，以确保设备的正常运行，延长使用寿命并确保操作人员的安全。
2. 安全操作规程2.1 设备使用前准备在开始使用前，请确保完成以下准备工作： - 检查设备是否处于良好状态，如有异常现象请联系维修人员。
- 确保安全防护装置完好并安装正确，如护罩、安全门等。
- 验证设备所需要的电力供应是否符合要求。
- 检查工作环境是否符合设备的安装要求。
- 阅读并理解设备操作手册，熟悉设备的操作流程和注意事项。
2.2 操作安全注意事项在操作电子式万能拉力试验机时，请注意以下事项： - 禁止携带手表、项链、长发等松散物品进入操作区域，以免被触及到活动部件。
- 操作前请确认设备的排气装置气流畅通，以确保工作区域的空气流通良好。
- 不得私自改动设备的任何安全装置，如有需要请联系专业人员进行调整。
- 禁止用脚触碰设备的运动部件，以免造成伤害。
-在进行试验前，请正确安装和调整夹具以确保试样牢固且正确对齐。
- 操作过程中请坚持集中注意力，避免分心或操作错误。
- 如发现设备异常，如异常声音、震动或其他异常现象，请立即停止使用并联系维修人员。
- 离开操作区域时，请关闭设备电源并进行相关设备的锁定。
2.3 应急处理在遇到设备故障或意外情况时，操作人员应该按照以下步骤进行应急处理： 1. 立即停止操作并切断设备电源。
2. 在紧急情况下，按下紧急停止按钮以确保设备快速停止。
3. 将相关情况报告给维修人员，并按照其指示进行处理。
4. 在紧急情况下，及时向相关人员提供急救或其他紧急处理。
3. 设备保养规程良好的设备保养有助于延长设备的使用寿命并确保其正常运行。
下面是电子式万能拉力试验机的保养规程： ### 3.1 日常保养 - 每次使用后，请及时清理和擦拭设备的外观，确保设备表面干净。
导书
审 核/日期 版 次 A/0 批 准/日期
页 次
第1页，共2页
1．目的
数据化了解强化玻璃抗弯程度，满足客户要求。
2．范围
适用于抗弯的化学强化平板玻璃。
3．测量原理
由控制器发出相关指令驱动电机转动，电机通过边轴器带动减速机构转动，减速机构通过安装在
其输出轴上的滚珠丝杆转动使试台（中横梁）移动，对试样施加力从而实现试验目的。
4．微机控制电子万能机结构简介
5．操作方法
5.1 打开试验机电源预热10分钟（最佳）。
5.2启动电脑并启动Master Test 软件,检查电脑和试验机连接是否完好。
5.3 进入软件主界面系统配置中的系统参数。
第一步：设置最大位移速度、允许最大载数、负荷单位选
择（N/Kgf 等）、长度单位选择（mm/in 等）。
第二步：试验设置中的试验项目（拉伸、弯曲等）、 过程控制（试验速度、速度方向）、传感器方向（正、反选择）设置。
第三步：设置结果处理中参 数选项，各种参数设定、自动计算、打印输出及转换成相应的格式打印输出。
5.4测试完后点击EXIT 按钮结束测试，退出电脑系统。
5.5清洁测试工作台。
测试夹具
操作按钮
电源开关
系统主界面参数
主机箱。
电子万能试验机使用方法说明书一、前言电子万能试验机是一种常用的试验设备，用于测量材料的力学性能。
本使用方法说明书旨在详细介绍电子万能试验机的使用方法，帮助用户正确操作该设备，以确保试验准确、可靠。
二、设备概述1. 设备外观：电子万能试验机外观如图1所示。
该设备由底座、悬臂梁、传感器、试样夹持装置、控制仪器等部分组成。
2. 设备功能：电子万能试验机可进行拉伸、压缩、弯曲等多种力学性能试验，广泛应用于材料科学、工程技术等领域。
三、安全操作1. 务必熟悉设备的安全操作规程，并在操作前进行必要的安全检查。
2. 操作人员应穿戴防护装备，包括安全眼镜、手套等。
3. 在操作过程中，严禁将手部或其他物体靠近试样夹持装置、传感器等可能带电、高温或高压的部位。
四、操作步骤1. 准备工作a) 将设备放置在稳固平整的工作台上，并接通电源。
b) 检查设备传感器、试样夹持装置等零部件是否完好，如有损坏应及时更换。
c) 将待测试样装置到试样夹持装置中，并严密夹紧。
2. 设置试验参数a) 打开控制仪器的电源开关，并将仪器置于工作状态。
b) 在控制面板上设置试验参数，包括试验类型、试验速度、力量范围等。
3. 进行试验a) 点击控制仪器面板上的启动按钮，开始进行试验。
b) 观察试验过程中的力学性能曲线及显示屏上的实时数据。
4. 试验结果分析a) 试验结束后，将试验数据保存并进行结果分析。
b) 根据试验结果，评估材料的力学性能，并撰写相应的实验报告。
五、常见问题及解决方法1. 设备无法启动：检查电源是否连接正常，确认设备是否处于工作状态。
2. 试验过程中显示异常：检查传感器连接是否松动，确保传感器与试样夹持装置之间的连接良好。
3. 试验结果异常：排除试验样本异常、操作错误等可能原因，如问题仍存在，可联系售后服务部门进行解决。
六、维护保养1. 定期检查设备传感器、试样夹持装置等零部件的磨损情况，并进行必要的更换和维修。
2. 保持设备清洁干燥，避免灰尘、水分等对设备造成损害。
一、电子万能材料试验机〔一〕、适用范围：电子万能材料试验机适用于纺织品、服装、床上用品、睡袋、室內装饰物等织物、薄膜、涂布物、泡棉、皮革及包括多层织物组合的强力拉伸试验。
〔二〕、符合标准：符合标准：GB/T3923.1条样法拉伸强力、GB/T3923.2抓样法拉伸强力、GB/T3917.2裤形撕破〔单缝〕强力、GB/T3917.3梯形撕破强力、GB/T3917.4舌形撕破〔双缝〕强力、GB/T3917.5翼形撕破〔单缝〕强力、FZ/T01030针织品顶破强力、GB/T19976纺织品顶破强力、GB/T3916单纱强力〔缝纫线拉伸强力〕--服装缝纫线、GB/T3916单纱强力〔缝纫线拉伸强力〕--鞋、箱包缝纫线、GB/T13772.1缝线滑移强力--定负荷法、GB/T13772.1缝线滑移强力--定滑移量法FZ/T70006拉伸回复弹性测试、FZ/T01031针织物及弹性机织物接缝强力的测定GB/T13773机织物接缝强力及效率试验抓样法GB/T13773机织物接缝强力及效率试验条样法、FZ/T80007.1服装粘合衬剥离试验FZ/T20019缝口脱开程度试验、FZ/T70007腋下接缝强力试验、GB/T15788土工布拉伸试验方法宽条样法、无纺布拉伸强力〔卫生巾等纺粘材料〕、GB/T13763土工布梯形法撕破强力试验无纺布撕裂强力〔卫生巾等纺粘材料〕、GB/T14800土工布顶破强力试验、GB/T16989接头/接缝宽条样拉伸试验、QB/T2710-2005皮革抗张强度及伸长率〔不含引伸计法〕。
〔三〕、技术要求：1.机架型式：落地式〔带预应力的双立柱无间隙滚珠丝杠和导杠结构〕2.载荷能力：30kN3.试验速度：0.001~1000mm/min〔任意可调〕4.30kN时的最大速度：1000mm/min5.返回速度：1000mm/min6.横梁位置测量精度：+/mm或位移的±0.05%取大值7.横梁位移操纵分辨率：0.03um8.位置操纵精度：+/-0.05％〔空载或恒载〕9.载荷测量精度：％，％10.应变测量精度不大于：读数值的+/-0.5％11.试验最大空间：1212mm12.立柱间距：418mm13.试验机采纳先进的32位全数字化操纵。
