电子万能试验机使用说明书

SmartTest 使用手册All Rights Reserved ,Copyright 2000-2008第一章SmartTest简介一. 前言SmartTest程序组根据不同的程序模块，适用于不同类型的材料试验机，如微机控制电液伺服万能试验机、微机屏显万能试验机、微机控制电子万能试验机以及微机屏显压力试验机等。

二. 特点(1)利用不同配置文件可以使一台主机配多个传感器。

(2)开放式的程序接口，可为用户定制特殊的试验方法，快速、便捷、可靠，缺省执行国标GB228-2002、GB7314-87试验方法，；(3)分档数码显示拉试验力和压试验力及峰值，精度为每档量程20%开始示值的±1%，可自动标定；(4)分4档数码显示变形，精度为每档量程20%开始±0.5%FS，可自动标定；(5)同时记录力-时间，变形-时间，力-变形和力-位移试验曲线，可随时切换观察，高速采样；(6)准确、完善的数据分析功能，采用人机交互方式分析计算测试材料的机械性能指标，可自动计算弹性模量、屈服强度、非比例伸长应力等，也可人工干预分析过程，提高分析的准确度；(7)试验数据采用数据库管理方式，自动保存所有试验数据和曲线。

(8)功能强大的报表编辑器，利用该报表编辑器，用户可以在极短的时间内做出自己想要的任何格式的报表，做报表不再是一件痛苦的事。

第二章SmartTest的安装和启动一、SmartTest的安装1、微机硬件配置◆PII C300/64M内存以上PC机，SVGA彩色显示器（支持800*600或以上显示分辨率），鼠标◆各种打印机2、微机操作系统◆中文WINDOWS95/98/me/2000/XP操作系统3、安装步骤1、将SmartTest安装光盘放入光盘驱动器，找到光盘根目录下的Setup.exe，双击执行它即可进行安装。

稍等片刻，就会出现一个初始化界面自动开始安装。

请选择“下一步”2、接下来出现安装目录设置窗口，程序缺省安装到C:\ProgramFiles\SmartTest目录下，除非必要，请不要改变安装目录，直接选择“下一步”3、在安装准备就绪窗口选择“下一步”，安装向导将开始复制安装文件到硬盘。

电子万能试验机安全操作规程一、开机：1.接通电源后顺时针旋转急停按，按下电脑开机(绿灯亮起）。

2.打开电脑电源，点击MsxTest图标，进入显示操作界面。

3.点击数据板箭头选择相应标准进行测试。

4.点击新建试样数据记录，填写样品参数(样品编号、试验日期。

试验人。

宽度设置为10mn，厚度设置为(mm，试验标距设置为60)或直接选择右侧试样模板并完善试样信息(材质及牌号)点击确认。

5.点击“实验”键，按上升键或下降链调整移动模梁到合适的位置。

调整后点击取消键，取消界面数据。

6.将试样的两端在工装治具上固定牢固，点击左侧的清零键，速度选择10mm/sin，注意不要在负荷清零后选择合适的速度。

7.点击测试界面的开始键成快捷健F5，即开始试验，试样破坏后点击停止键或快捷键F6，并显示测试数据。

8.报告编写:点击“打印报告”键，新建，在可选项目选择试样组数记录(1-5)添加到右侧栏，填写标题(公司名称)，副标题为xx拉伸实验报告，再勾选打印曲线，类型选择:力-时间，点击预览，输入文件名称另存为图片，生成报告。

二、注意事项：1.在试验过程中，应注意移动横梁的位置，严禁附具发生顶撞。

2.设备不宜在高温、潮湿，粉尘、剧烈震动等恶劣环境运行。

3.设备运行过程中，需保持安全距离，出现异常现象，立即按下急停按钮。

4.若需进行下一组测试时需数据清零。

三、停机、待机检查要求：1.长期不用，须彻底切断电源，放置在干燥、通风、避免阳光直射处。

2.在稳固水平的基面安置。

3.在操作过程中如有异常，必须请专业人员进行维修。

4.设备使用结束后，清扫工作台面，保持清洁，关闭仪器及电脑主机。

商品名称：恒瑞金微机控制电子万能试验机商品型号：WDW-2，WDW-5，WDW-10，WDW-20商品所在地：山东济南一.产品型号: WDW-2/5/10/20二.产品名称: 微机控制电子万能试验机本公司生产的微机控制电子万能试验机，主要用于各种大延伸率的非金属材料进行拉伸性能指标的测试。

精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。

在试验中，检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。

以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。

增加附具可完成其他材料的拉伸、压缩、弯曲等试验检测。

试验机设计、制造、检验依据下列标准相关条款1）GB/T2611-2007《试验机通用技术要求》2）GB/T16491-2008《电子万能材料试验机》3）JJF1103-2003《万能试验机计算机数据采集系统评定》4）JJG139－1999《拉力、压力和万能试验机的检定规程》5）GB/T 1040．1—2006《塑料拉伸性能测定第1部分：试验方法总则》6）GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能测定7）GB18173.1-2006高分子防水材料8）HG/T2579-2008普通液压系统用O型橡胶密封圈材料9）GB/T 14484-2008 塑料承载强度的测定10）GB/T18242-2008弹性体改型沥青防水卷材11）GB/T328.1~27-2007《建筑防水卷材试验方法》12）GB/T 9341-2000 塑料弯曲性能试验方法13）GB/T 11997-2008 塑料多用途试样优点如下：1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换2、具有试验结束后返回初始位置的功能，智能、高效、快捷。

3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。

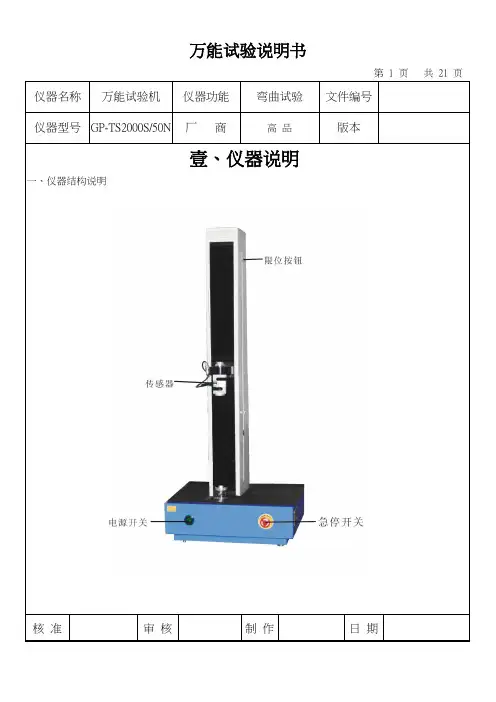

WDW3050电子万能试验机使用与操作一．电子万能试验机组成：电子万能试验机主要由主机和控制计算机、打印机组成。

主机是试验机的重要部分。

原理：主机的动力源是一个电动机，通过减速装置和丝杠带动活动横梁向上或向下运动，使试件产生拉伸或压缩变形。

安装在活动横梁上的力传感器测量试件变形过程中的力值，即载荷值；同时，丝杠的转动带动主机内部一个光电编码器，通过控制器换算成活动横梁的位移值。

力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”。

活动横梁的移动速度可以通过控制面板的操作键控制：F3键增加速度；F4键减小速度。

活动横梁的移动方向由控制面板上的方向键控制：▲键向上运动（试件拉伸）；▼键向下运动（试件压缩）；■键停止。

活动横梁的位移值可以近似表示试件的变形，但精确的变形测试要用变形传感器（又称引伸计）。

将引伸计固定在试件上，可以测量引伸计标距范围内的变形量，精确到0.001mm ，控制面板的液晶显示屏上显示“变形”。

所有操作和参数显示也可以在控制计算机上进行。

试验机的立柱、上横梁和主机箱组成刚性框架结构，可以保证试验机足够的刚度。

限位销用于活动横梁的移动限位，当活动横梁碰触限位销时将自动停机。

限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故，是实验过程中的保护措施。

二．电子万能试验机操作1．开机与关机顺时针转动主机上的电源开关锁钥匙，主机加电。

同时，控制器自检，这时控制面板的液晶显示屏上显示“系统自检，请稍后．．．”。

自检完成后显示屏显示如图，试验机进入正常工作状态。

关机时，将电源开关锁钥匙逆时针转动，主机自动断电。

！急停开关：主机座上的红色按钮。

当工作中出现操作失误，或控制器锁死，致使控制面板上的按钮失效时，按下急停开关。

这时，主机进入断电保护状态，钥匙开关也不能使主机加电。

待故障排除后，逆时针转动急停开关后放松，按钮自动弹起，主机方可进行正常加电操作。

序言感谢您使用和晟材料试验机。

和晟材料试验机采用高质量之元件、材料及融合最新的微电脑控制技术制造而成。

针对目前国内的使用现状，现公司自主研发了一种简便操作、易学易用的电子显示器，中文操作界面，设定方式简单，既方便操作员对新人的交接，又方便多人使用。

本手册提供给使用者安装、参数设定、异常诊断、排除及日常维护电子显示器的相关注意事项。

为了确保能够正确地安装及操作电子显示器，请在装机之前，详细阅读本使用手册，并妥善保存及交由该机器的使用者。

电子显示器乃属精密的电力电子产品，为了操作者及机械设备的安全，请务必交由专业的操作人员安装调试及调整参数。

若有任何疑虑的地方请联络本公司洽询，我们的专业人员会乐于为您服务。

目录1.显示屏界面显示 (3)2.参数快速浏览表 (5)3.具体参数详细说明 (6)4.系统参数设置 (13)5.主机接线路 (15)6.力量采集卡接线图 (17)7.光电编码器接线图 (19)8.板卡之间的连接 (20)9.附件:显示屏操作简易流程 (22)10.注意事项 (23)一、显示屏界面显示测试员入口密码Password:1234请按字母键进入相应的设定!A试样面积(mm)G试样宽度(mm)B试样标距(mm)H显示方式C单位选择I定荷重(kg)二、参数快速浏览表：PrNo.参数名称设定范围预设值功能.内容1测试速度50.0可根据行业标准自行设定2运行方向21=向上;2=向下;[2]";Pr01测试速度出厂设定50mm/min说明：设定试验时的速度（对应主界面上的“运行”）Pr02运行方向出厂设定21向上（试验运行的方向）2向下（试验运行的方向）机台自动回归出厂设定2Pr12保留字3出厂设定50Pr18保留4出厂设定1Pr23定荷重—重载入速度出厂设定1Pr24定荷重—重载力值百分比出厂设定位移通道选择出厂设定四、系统参数设置调试员入口密码：(非专业调试人员请勿进入) Password:62432092五、主机接线路：（线路板上有界面文字说明）SN：AVR－WANG04－05123456789101112六、力量采集卡接线图：SN：2008312001标号具体说明方向1IO埠输入七、光电编码器接线图：SN：2008011主机采集卡485－A九、附件:显示屏操作简易流程1、开设备电源。

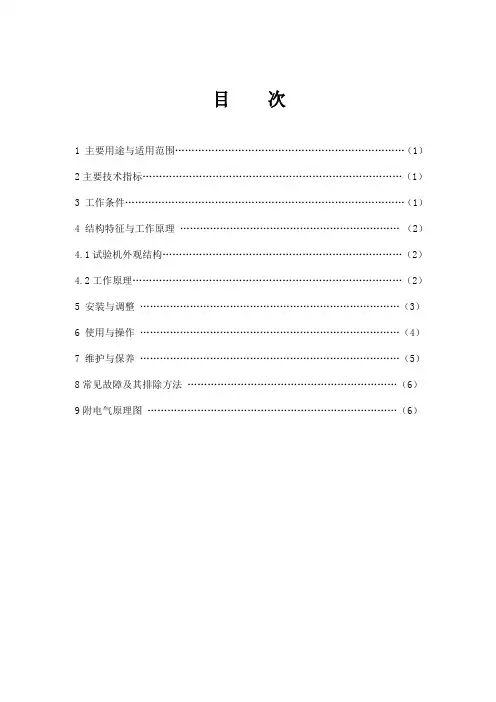

目次1 主要用途与适用范围 (1)2主要技术指标 (1)3 工作条件 (1)4 结构特征与工作原理 (2)4.1试验机外观结构 (2)4.2工作原理 (2)5 安装与调整 (3)6 使用与操作 (4)7 维护与保养 (5)8常见故障及其排除方法 (6)9附电气原理图 (6)承蒙您选用WDW-20D型微机控制电子式万能试验机，本公司深表感谢。

在使用本机前，请认真阅读《使用说明书》，在充分理解后，方可开机使用，请您爱护本机，正确使用，以便使该机永远保持较高的精度和良好运行状态。

1 主要用途与适用范围该机广泛用于金属和非金属的拉伸、压缩、弯曲等力学性能试验。

适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。

2 主要技术指标最大试验力：20kN；试验力准确度：±1%；试验力测量范围：200N～20kN，全程自动换档；位移测量精度：±0.5%；速度范围：0.05mm/min～500mm/min，无级调速；速度准确度：±1%；最大拉伸行程：700mm；最大压缩行程：700mm；试验空间宽度：370mm；外形尺寸（宽×长×高）：720×500×1680mm；主机重量：400Kg；电源：1KW 单相220V；拉伸与压缩：主机结构为双试验空间，上空间为拉伸空间，下空间为压缩、弯曲空间。

3 工作条件3.1 室温10―35℃。

3.2 相对湿度≤80%。

3.3 周围无振动，无腐蚀性介质，无强磁场干扰。

3.4 电源电压波动不超过额定电压的±10%。

3.5 在稳固的基础上水平安装，水平度不大于0.2/1000。

步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。

微机控制电子万能试验机说明书微机控制电子万能试验机说明：一、按机、搬运说明：①搬运：本仪器试验机运输时应避免踫撞，上方夹具处不可强力推拉，控制板处不可抬拉。

不能横卧放置。

长途运输应有包装箱防护,并采取防雨防潮措施,试验机储存时应放在防雨防潮防晒的环境中。

使用过的试验机应擦试后涂防锈油进行防锈处理后储存。

②试验机安装场地应满足以下条件:③室温在10~35℃范围内;④室内相对湿度<80％⑤周围无震动,无腐蚀性介质和无较强电磁场干扰;⑥稳固的工作平台或坚固的水泥地面;二、调试方法:①试验机放在平台或水泥地面上,通过调整机器底座下的调整螺钉调整试验机的水平度,试验机横梁水平度不大于0.2/1000,调整完毕应将调整螺钉上螺母拧紧.②检查电压是否正确,无误后将插头插入插座内,此时显示屏应有数字显示,按<复位>键,显示屏应显示零,<停止>键上方红色指示灯亮.③检查各个按键是否正常,当按下一个按键时,应显示有关内容(各键功能详见<使用与操作>一节.)④安全保护性能试验A：上﹑下极限位置停机试验：按<上升>或<下降>按扭,移动横梁到达上﹑下极限位置时应自动停机.注意应在较低速度下进行,(移动横梁踫到限位开关后,将自动切断电源,此时只能将手摇把手插入机器右下侧孔中转动传动机构,使移动横梁脱离限位开关接通电源,取下手摇把手后方能开机,以免发生危险!).B：超负荷自动停机试验：取超过*大试验力的试样试验,当试验力超过大试验力2~10％时自动停机.试验力超过挡位*大力2~10％时均自动停机.⑤检查与计算机的连机启动计算机,并开启测试软件,检查拉力夹具受力时力度显显示是否改变.(详情请参阅软件说明书)三、试验机的操作方法：①启动电源总开关，使电源通过本机各控制面板。

②正确装置试片，其夹具之选须适当，依试品材料之种类选用夹具，试片先夹于上夹具后，启动马达使中联板上之下夹具提升到适当夹位置夹持试片，试片夹持时不能受张力或压迫，以免影响测试结果。

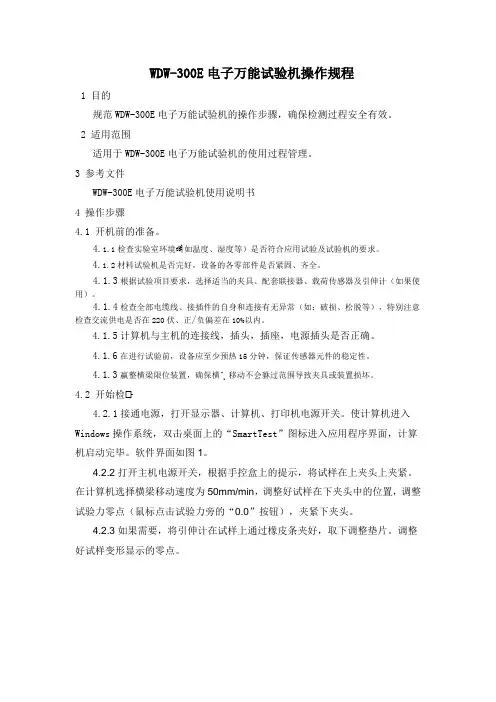

WDW-300E电子万能试验机操作规程1 目的规范WDW-300E电子万能试验机的操作步骤，确保检测过程安全有效。

2 适用范围适用于WDW-300E电子万能试验机的使用过程管理。

3 参考文件WDW-300E电子万能试验机使用说明书4 操作步骤4.1 开机前的准备。

4.1.1检查实验室环境뼈如温度、湿度等）是否符合应用试验及试验机的要求。

4.1.2材料试验机是否完好，设备的各零部件是否紧固、齐全。

4.1.3根据试验项目要求，选择适当的夹具、配套联接器、载荷传感器及引伸计（如果使用）。

4.1.4检查全部电缆线、接插件的自身和连接有无异常（如：破损、松脱等），特别注意检查交流供电是否在220伏、正/负偏差在10%以内。

4.1.5计算机与主机的连接线，插头，插座，电源插头是否正确。

4.1.6在进行试验前，设备应至少预热15分钟，保证传感器元件的稳定性。

4.1.3蠃整横梁限位装置，确保横⢁移动不会貅过范围导致夹具或装置损坏。

4.2 开始检⟥4.2.1接通电源，打开显示器、计算机、打印机电源开关。

使计算机进入Windows操作系统，双击桌面上的“SmartTest”图标进入应用程序界面，计算机启动完毕。

软件界面如图1。

4.2.2打开主机电源开关，根据手控盒上的提示，将试样在上夹头上夹紧。

在计算机选择横梁移动速度为50mm/min，调整好试样在下夹头中的位置，调整试验力零点（鼠标点击试验力旁的“0.0”按钮），夹紧下夹头。

4.2.3如果需要，将引伸计在试样上通过橡皮条夹好，取下调整垫片。

调整好试样变形显示的零点。

图1 软件控制界面4.2.4选择合适的自动控制试验程序或手动操作，控制横梁动作。

4.2.5拉伸过程中，应注意观察曲线形状。

如果是带引伸计做试验，则应该设置使用引伸计测量试样变形的最大值，在试样变形超过锁定最大变形后，根据软件提示，立即取下引伸计，以防止引伸计损坏，保护引伸计。

4.2.6试验完成后，试验机自动停机，然后进入数据分析界面进行试验数据处理。
