电子式万能试验机标准

WDW-50A电子万能试验机英文技术参数WDW-50A电子万能试验机功能与用途：该试验机采用台湾东元交流伺服电动机和交流伺服调速系统作为动力源；采用先进的芯片集成技术，专业设计的数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了控制和显示的全数字化调整。

本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、塑料、橡胶、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、拉伸弹性模量、弯曲弹性模量等试验数据。

Functions and purposes:The machine adopts the Taiwan east yuan ac servo motors and ac servo control system as a power source; And use the advanced chip integration technology, specializing in the design of data acquisition and control system to enlarge, testing force and deformation of the amplifier, A/D conversion process, realize the fully digital control and display. The machine for all kinds of metals, non-metallic and composite material mechanicsperformance test and analysis, which is widely used in aerospace, petrochemical industry, machinery manufacturing, wire and cable, plastics, rubber, aluminum tube, plastic doors and Windows, geotextile, film, wood, paper, metal materials and manufacturing, and according to GB, JIS, ASTM, DIN, ISO standard automatically calculate the maximum strength, rupture strength, yield strength, yield strength, tensile strength, compressive strength, tensile modulus of elasticity and bending modulus of elasticity test data.二、主要技术指标1.最大试验力：50kN；2.试验力测量范围：满量程的2%-100%；3.试验力测量精度：优于示值的±1%；4.位移分辨率：0.01mm；5.位移测量准确度：±1%；6.速度测量范围：0.01～200mm/min；7.速度测量准确度：±1%；8.拉伸行程：0～600mm；9.压缩空间距离：0～650mm；10.试验宽度：400mm;11.主机尺寸：670*400*190012.供电电源：220V，50Hz；三、系统配置1.50kN主机一台；（铝合金外罩）2.专用拉伸辅具一套；（标配0-7的平钳口一副）3.专用压缩辅具一套;（直径为100的压盘）4.台湾交流伺服电机及伺服调速系统一套;（台湾东元）5.高精度减速机一台; （台湾东元）6. 高精度负荷传感器一支;（省级研究院济南硕通）7. 高精度滚珠丝杠；8. 单片机控制系统一套；（大液晶显示）9. 联想计算机一台；（19的液晶显示屏）10.A4喷墨打印机一台（惠普）；11.高精度数据采集液晶显示器，实现了全数字化调整、高精度放大及控制。

电子万能试验机操作规程
《电子万能试验机操作规程》
一、前言
电子万能试验机是一种用于测试材料力学性能的设备，操作规程的编写是为了规范操作流程，保证试验数据的准确性和可靠性。

本规程适用于电子万能试验机的操作人员及相关工作人员。

二、操作规程
1. 设备检查
a. 检查电子万能试验机的外观是否完好，设备是否连接正常。

b. 检查试验机的电源接线是否安全可靠。

c. 检查试验机的传感器和控制系统是否正常运行。

2. 样品准备
a. 准备好待测样品，并按照试验标准进行标记和记录。

b. 对样品进行必要的加工和处理，确保其符合试验要求。

3. 机器操作
a. 打开试验机相关软件，设置试验参数和测试类型。

b. 将样品安装在试验机上，保证其位置和姿态正确。

c. 根据试验要求选择合适的加载速度和试验方法。

d. 启动试验机进行测试，并严格按照操作要求进行操作。

4. 数据记录
a. 在试验过程中保持注意力集中，及时记录读数和相关数据。

b. 在试验结束后，对测试数据进行整理和归档，确保数据可靠和完整。

5. 设备保养
a. 每次使用后，对试验机进行清洁和维护。

b. 定期对试验机进行检查和保养，确保设备的良好状态。

三、安全注意事项
a. 操作人员需穿戴好相关的防护装备。

b. 在操作过程中要注意维护试验机和样品的安全。

四、结束语
本规程的制定旨在规范电子万能试验机的操作流程，希望能够为相关操作人员提供一个安全、准确进行试验的操作指南。

操作人员应严格遵守规程，保证试验数据的准确性和可靠性。

电子万能材料试验机技术描述万能材料试验机技术指标一、产品综述微机控制电子式万能试验机。

主机框架通过力学有限元分析，使受力更加合理，框架的刚度和强度得到了充分保证。

该系列试验机采用交流伺服系统和电机驱动、配以减速器减速，保证试验机可以具有高达1：10万倍的减速比，且噪音小，寿命长，传动平稳。

传动系统采用零间隙滚珠丝杠副，保证了试验结果的准确性和耐久性。

PC机控制系统实现了试验力、试样变形、和横梁位移等参量的闭环控制和符合国家标准GB228《金属材料室温拉伸试验方法》要求的数据处理，以及试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、自动处理（根据相应的试验方法）和处理结果的磁盘存储。

二、主要技术指标：主要技术规格 -100力值测量范围最大试验力的0.4%-100%试验力准确度优于示值的±1%（精密级±0.5%）变形测量准确度在引伸计满量程的2%-100%范围内，优于示值的±1%横梁位移测量分辨率高于0.01mm横梁速度范围 0.005-500mm/min 0.005-500mm/min试验空间宽度 400mm1,常规电子万能材料试验机该类试验机是当今万能材料试验机的主流产品，它以伺服电机作为动力源，丝杠、丝母作为执行元件，实现试验机移动横梁的速度控制，它操作简单，对试验员的要求不高，试验行程可按需要任意定制，虽然控制方式较为单一，只有速度一种控制方式，但其控制精度和控制范围很高很宽。

以瑞格尔公司试验机为例，其速度调整范围可达0.001mm/min～1000mm/min，无级调速，控制精度可达0.5%，小吨位机型很容易实现。

如做摩擦系数时，满值负载只有5N。

它具有极大的配置灵活性，可按需要增配不同吨位的传感器、夹具、附件实现一机多用，完成拉、压、弯、剪、剥离、撕裂、摩擦系数、扭转等的功能。

纵观塑料力学性能检验的相关标准，对试验机的控制方式的要求几乎都为速度控制，因此无论从控制方式还是速度范围、试验行程及试验机的吨位看，该类机型都是塑料力学性能检验的。

CMT电子万能试验机操作规程及注意事项一、前言CMT电子万能试验机是广泛应用于材料学、机械学、电子学等领域的一种实验仪器，它能够进行拉伸、压缩、弯曲、剪切等多种试验，具有性能稳定、操作简便等特点。

为了正确运用和操作这台试验机，特编写此操作规程及注意事项，以确保操作安全、保证试验结果的准确性。

二、操作规程1.确保试验机的稳定性在操作试验机前，首先应确保试验机的稳定性。

检查试验机的支架、底座等部件是否牢固，地面是否坚实平稳，试验机是否固定。

只有确保试验机的稳定性，才能保证试验的安全进行。

2.检查试验机的电源和仪表在进行试验前，应检查试验机的电源，确保电源稳定、接地良好，并检查仪表的电源是否正常。

如发现异常情况，应及时进行修理或更换。

3.编写试验程序根据试验的需要，应编写试验程序。

试验程序应包括试验的类型、速度、荷载等参数。

在编写试验程序时，应注意参数的设定要合理、准确，以确保试验结果的可靠性。

4.安装试样根据试验的要求，将试样正确安装到试验机上。

安装试样时，应注意试样与夹具之间的接触是否牢固，是否与试验机同轴。

5.运行试验程序在试验机安装好试样后，按照编写好的试验程序启动试验机，观察试验机的运行情况。

试验运行过程中，应注意观察试验机的显示器，记录各项数据，如荷载、位移等。

同时，根据试验的需要，及时调整试验机的参数，以保证试验的顺利进行。

6.结束试验当试验完成后，应按照试验程序的要求，停止试验机的运行。

然后将试样从试验机上取下，对试样的破坏形式和试验结果进行分析和记录。

三、注意事项1.严格遵守试验机的使用规定试验机具有较高的技术要求和操作风险。

在使用试验机前，应认真阅读试验机的产品说明书，了解试验机的使用规定。

严格按照试验机的规定进行操作，以避免人身伤害和设备损坏的发生。

2.确保试验机的维护与检修试验机作为一种精密仪器，平时应定期对其进行维护与检修。

保持试验机的清洁、机械部件的润滑以及电子元器件的正常工作状态，以确保试验机的正常运行。

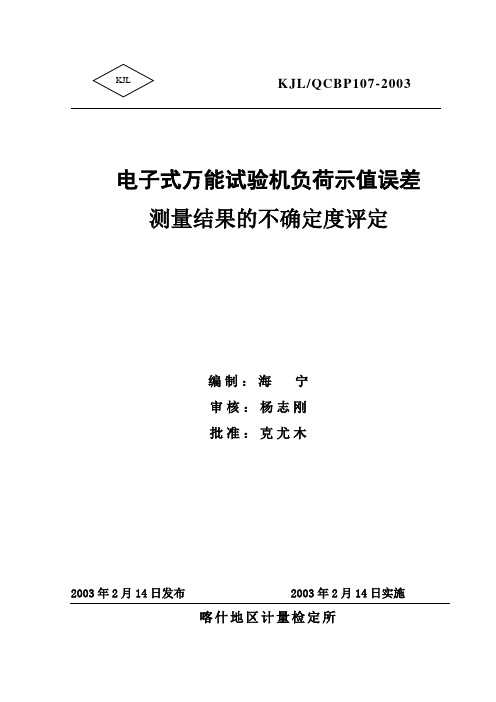

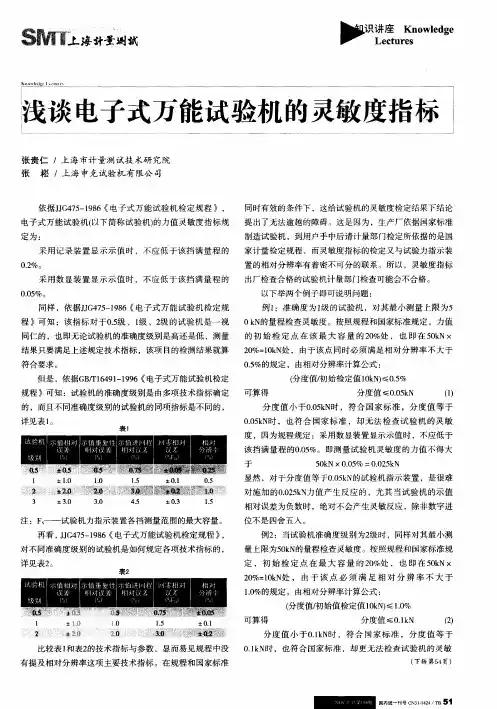

KJL/QCBP107-2003电子式万能试验机负荷示值误差测量结果的不确定度评定编制：海宁审核：杨志刚批准：克尤木2003年2月14日发布 2003年2月14日实施喀什地区计量检定所电子式万能试验机负荷示值误差测量结果的不确定度评定1 概述1.1测量方法：依据JJG475—2008《电子式万能试验机检定规程》。

1.2环境条件：温度（20±10）℃温度波动不大于2℃/h 。

1.3测量标准：0.3级标准测力仪，相对扩展不确定度U 95=0.15%，年稳定度为±0.3%。

1.4被测对象：电子式万能试验机（以下简称试验机），测量范围为1000kN 以下，相对最大允许误差为±1.0%。

在规定环境条件下，使用试验机对标准测力仪施加负荷至测量点。

可得到与标准力值相对应的试验机负荷示值，该过程连续进行3次，以3次示值的算术平均值减去标准力值之差，即得该测量点试验机的示值误差。

在符合上述条件且测量范围在1000kN 以下的试验机，一般可直接使用本不确定度的评定结果。

其它可使用本不确定度的评定方法。

2 建立数学模型()[]01t t K F F F s -+-=∆式中： △F —试验机的示值误差；F —试验机3次示值的算术平均值；F s —标准测力仪的标准力值； K —温度修正系数；t —检定试验机时环境温度；t 0—检定标准测力仪时环境温度。

11=∂∆∂=FF c ℃/054.03kN K F t Fc s -=-=∂∆∂=()[]0054.1102-=-+-=∂∆∂=t t K F F c s()℃＝kN t t F K F c s 300004---=∂∆∂= 其中：K ℃，取 F s ＝200kN ， t ＝30℃，t 0＝15℃。

传播律公式[][][][]2423222122222)()()()()()()()()(K u c t u c F u c F u c K u K F t u tF F u F F F u F F F u s s s ⋅+⋅+⋅+⋅=⎥⎦⎤⎢⎣⎡⋅∂∆∂+⎥⎦⎤⎢⎣⎡⋅∂∆∂+⎥⎦⎤⎢⎣⎡⋅∂∆∂+⎥⎦⎤⎢⎣⎡⋅∂∆∂=∆ （1）3 全部输入量的标准不确定度评定及其相应自由度F 的标准不确定度u (F )的评定输入量F 的不确定度来源主要是试验机的重复性,可以通过连续测量得到测量列，采用A 类方法进行评定。

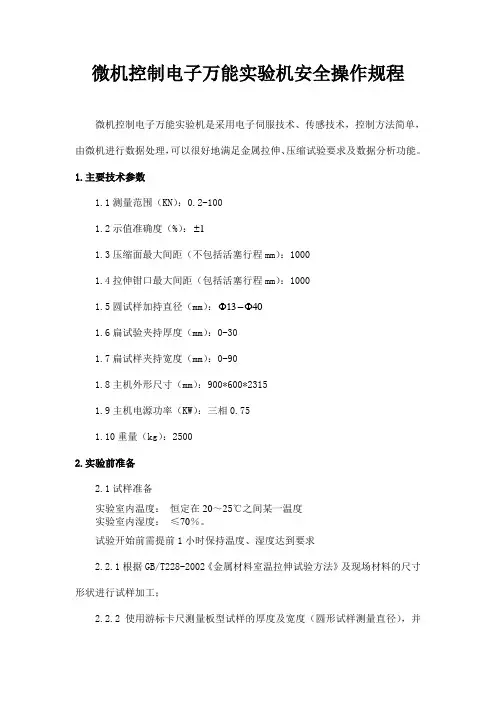

微机控制电子万能实验机安全操作规程微机控制电子万能实验机是采用电子伺服技术、传感技术，控制方法简单，由微机进行数据处理，可以很好地满足金属拉伸、压缩试验要求及数据分析功能。

1.主要技术参数1.1测量范围（KN）：0.2-1001.2示值准确度（%）：1±1.3压缩面最大间距（不包括活塞行程mm）：10001.4拉伸钳口最大间距（包括活塞行程mm）：10001.5圆试样加持直径（mm）：Φ13-Φ401.6扁试验夹持厚度（mm）：0-301.7扁试样夹持宽度（mm）：0-901.8主机外形尺寸（mm）：900*600*23151.9主机电源功率（KW）：三相0.751.10重量（kg）：25002.实验前准备2.1试样准备实验室内温度：恒定在20～25℃之间某一温度实验室内湿度：≤70％。

试验开始前需提前1小时保持温度、湿度达到要求2.2.1根据GB/T228-2002《金属材料室温拉伸试验方法》及现场材料的尺寸形状进行试样加工；2.2.2使用游标卡尺测量板型试样的厚度及宽度（圆形试样测量直径），并对试样进行编号；2.2.3根据GB/T228-2002《金属材料室温拉伸试验方法》对试样进行划线，标识L长度，以便检测试样的延伸率；2.2.4打开实验室空调，保证实验室温度在试验阶段处于20℃-30℃左右，根据试样类型选择相应的夹具。

3.基本操作程序3.1接通仪器插线板电源，打开电脑，打开实验机主机电源；3.2在计算机上打开试验所用分析软件“TestLive”，当选择拉伸实验时选择“02-金属拉伸试验”模式，进入金属拉伸试验控制界面，点击“试验”图标，填写所检试样名称，根据试样类型选择“板材”、“圆才”等，根据同一型号试样的待检数量进行选择样品数量值；3.3根据试样编号按顺序填写试样参数，点击“启动伺服”图标，启动伺服；3.4根据试样长度，点击“向上移动”或“向下移动”图标，调整上下夹具位置，位置确定后点击“停止移动”停止横梁移动，清零位移和负荷数值；3.5右手（或左手）平夹试样中部，慢慢送向夹具，将试样装入夹具，目测试样竖直摆放，手动拧紧，根据实验要求选择试验速度，点击“开始测试”图标，试验进行；3.6试样拉断后，保存数据，手动松开夹具，取下试样，点击“向下移动”图标，移动至位移为零附件，停止移动，点击“关闭伺服”图标关闭伺服；3.7根据GB/T228-2002《金属材料室温拉伸试验方法》使用游标卡尺量取拉L长度，计算延伸率，记录所要数据，填写试验报告单；断后的3.8关闭实验室设备及空调等电源，清理实验室产生的废弃物，锁紧实验室。

济南鑫光试验机制造有限公司WDW-100A型微机控制电子万能试验机技术方案书技术说明一、设备型号： WDW-100A型（含功能附件）数量：1套二、设备名称：微机控制电子万能试验机三、设备图片：四、产品的制造和检验标准1.GB/T16491—1996《电子式万能试验机》；2.GB2611—92《试验机通用技术要求》；3. GB/T6825.1-2002 《静单轴试验机的检验第1 部分：拉力和（或）压力试验机测力系统的检验与校准》。

4、GB/T9370《扭转试验机技术条件》5、GB2611《试验机通用技术要求》6、 GB/T12160-2002《单轴试验用引伸计的规定》五、适用的试验方法标准1.GB/T228-2002《金属材料室温拉伸试验方法》2.GB/T7314-2005《金属材料室温压缩试验方法》3.GB/T14452-1993《金属材料弯曲力学性能试验方法》4.GB/T8653-1988《金属杨氏模量、弦线模量、切线模量和泊松比试验方法》5、GB/T10128《金属室温扭转试验方法》六、应用范围WDW-100A型试验机主要用于金属材料和非金属材料的拉伸、压缩、弯曲扭转、拉 - 扭、压 - 扭等常规性能试验；测量R P、R t、R eH、R eL、R m、E、抗扭强度τ b、上屈服点τsu、下屈服点τsl等扭转性能参数。

如果配备扭转计还可测量切变模量G、规定非比例扭转应力τp、最大非比例切应变γp 等性能参数。

七、设备主要技术指标1、最大试验力： 100kN；2、试验力测量范围：(0.5～100)kN ；3、试验力准确度：优于示值的±0.5%；4、横梁位移测量：分辨力≥0.001 mm；- 2 -济南鑫光试验机制造有限公司6、横梁速度范围： 0.001 mm/min ～500 mm/min ，无级调速、任意设定；7、有效拉伸空间：800mm；8、试验空间宽度：400MM9、传动系统：带轮差级传动，涨紧力≥1Kg,无间隙。

ＬＤＳ-3型电子万能试验机操作规程
一、适用范围
适用于电线电缆绝缘、护套机械性能试验。

二、操作前准备
制备试样。

三、操作步骤
1、接通电源，进入“试验方法选择”界面，选“拉伸试验”
数设定”界面，将“试验速度”设为规定值；其余参数，一般可将“返回速度”
设为250～500mm/min,“自动返回”设为“是”
面。

2
3
返回后两钳口间距均为规定值。

4
降拉伸试样。

试样断裂后下拉盘自动返回到试验前设定的位置。

5、如试样在两个标记线之间断裂，该次试验有效，记录下最大拉力值，并取下试
样，测量两标记线之间的距离，计算出断裂伸长率。

6该组试样测试完毕。

四、注意事项
1、该试验机应定期做好维护保养工作。

2
3、在试验过程如发现异常声响，应立即停机检修。

４、该试验机检修保养应有专业人员进行。

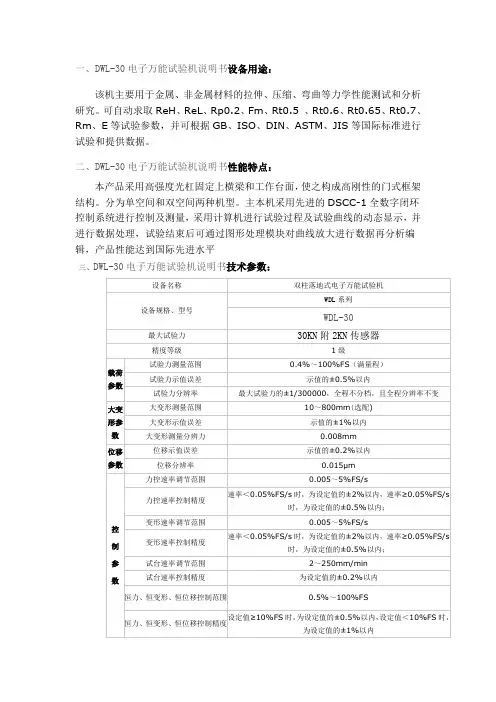

电子万能试验机从控制方式上分为微机控制电子万能试验机和液晶显示自动电子万能试验机。

微机控制电子万能试验机产品性能特点试验机主要适用于对金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、撕裂、剥离、抗压、抗折等力学性能的测试。

依据标准：试验机根据GB／T 16491-2008 《电子式万能试验机》标准制造。

根据GB/T12160-2002《单轴试验用引伸计的规定》和GB/T16825-1997《拉力试验机的检验》进行检定和验收。

主要技术参数1、样式：单臂式（三根导向立柱，一副滚珠丝杠）2、试验力： 5000N，分×1、×2、×5、×10 四档3、量程: 2%-100%；(普配)0.5%-100%（高配）4、试验力准确度；±1% (普配)±0.5%（高配）5、试验力准确值；0.1N6、试验机级别： 1级（普配）0.5级（高配）7、位移分辨率： 0.01mm；8、位移测量准确度：±0.5%；9、拉伸行程： 600mm（可根据客户需求定制）10、压缩行程： 600mm（可根据客户需求定制）11、位移速度控制范围： 0.01mm/min～300mm/min（普配）0.01mm/min～500mm/min（高配）12、位移速度控制精度：±0.5%；13、万能试验机尺寸：约530mmⅹ260mmⅹ1550mm14、试验机重量：约120KG15、外观：应符合GB/T2611要求16、成套性：符合标准要求17、保护功能：试验机有过载保护功能18、供电电源： 220V，50Hz试验机功能介绍自动停机：试样断裂后，移动横梁自动停止；手动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；自动标定：系统可自动实现示值准确度的标定；自动保存：试验结束，试验数据和曲线自动保存；过程实现：试验过程、测量、显示和分析等均由微机完成；批量试验：电子万能试验机对相同参数的试样，一次设定后可顺次完成；试验软件：中文WINDOWS界面，菜单提示，鼠标操作；显示方式：数据和曲线随试验过程动态显示；曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；试验报告：可按用户要求的格式编制报告并打印；限位保护：具有程控和机械两级限位保护；过载保护：当负荷超过各档最大值的3-5%时，自动停机；自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便试验机安装方案、计划、安装及培训环境与工作条件1、室温10℃-35℃范围内;相对湿度不大于80%；2、周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中；3、电源电压的波动范围应在额定电压的土10%以内；4、在稳固的基础上正确安装。
