约克空调操作维护培训手册

YGCC-0F 系列风管送风式空调风管送风式空调（（热泵热泵））机组 维修手册V1.0YGCC-0F 风管送风式空调风管送风式空调（（热泵热泵））机组维修手册 SERVICE MANUAL约克广州空调冷冻设备有限公司1目录1产品介绍2电加热配置表 3机组性能参数表 4机组特点 5样机式样 6技术规格参数 7系统原理图 8电气原理图 9配线图10主要部件的技术资料 11空调运行环境温度 12线控及遥控功能13室内机主板机组风量静压的调节 14热水盘管的安装 15控制软件功能 16故障判断与排除17 YGCC 电气部分零件 18选配件19机组主要零部件清单21 产品介绍YORK 公司推出的YGCC 系列卧式暗装分体空调器严格遵循GB/T18836《风管送风式空调（热泵）机组》，确保该机提供高质量的运行状态，高度的可靠性以及优良的适应性。

机组的安装及现场布线要严格按照现行的国家标准及当地规范。

1.1 产品命名方式 室内机第1码：Y 表示约克第2码： 室内机用途：D - 数码涡旋系列；G - 一拖一系列第3码： 室内机形式：CC - 暗装卧式；HW - 壁挂式；CK - 卡式天花；CP - 暗装整体式第4码： 冷量代号,单位KBTU 第5码： 产品标识码 第6码： 机组应用：H - 热泵；C - 单冷第7码： 回风箱配置: N - 无回风箱；B - 带后回风箱；D - 带下回风箱,F - 带过滤网 第8码： 风压：S - 标准风压 第9码： 接管方式：L - 左式；R - 右式；N - 不分左右式第10码： 辅助电加热: 0 - 无电加热；2 - 带2号标准功率电加热；4 - 带4号功率电加热 第11码： 制造厂：G - 约克广州工厂制造 第12码： 短横线，与前面的功能要求分隔第13码： 工厂内部的识别代码：0 - 没发生过更改；1 - 第一次更改；以此类推 第14码：设计序列号：A 表示原始设计，B 表示第一次设计改进，室外机第2码： 机组类型：D - 表示数码涡旋；G － 表示一拖一；M - 表示 第3码： O 表示室外机组第4码： 机组应用模式： H - 热泵；C - 单冷 第5码： 表示制冷量,单位KBTU 第6码： 产品标识码第7码： 电源供给方式： A - 220V/1/50Hz ； E - 380V/3Ph/50Hz第8码： 内外机连接：0 - 单联，2 - 一拖二，3 - 一拖三 第9码： 制造厂：G - 约克广州工厂制造 第10码： 短横线，与前面的功能要求分隔第11码： 工厂内部的识别代码：0 表示没有发生过更改；第12码： 设计序列号：A 表示原始设计，B 表示第一次设计改进，31.2 产品型号YGCC-0F 系列暗装卧式分体空调机组提供单冷和热泵机型，产品的配置型号见下表。

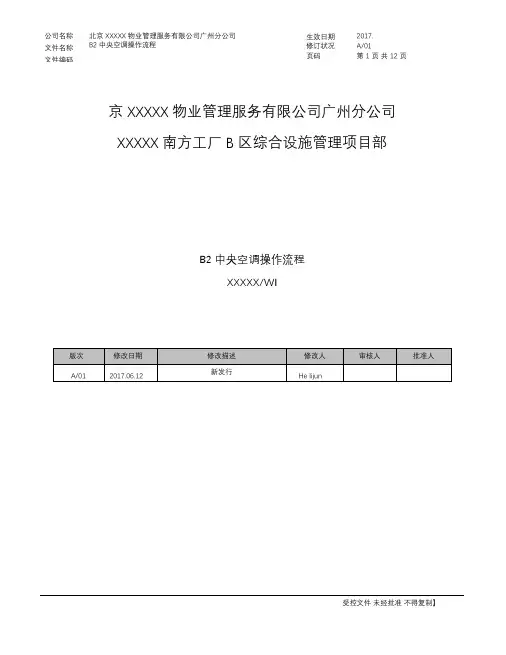

页码 京 XXXXX 物业管理服务有限公司广州分公司XXXXX 南方工厂 B 区综合设施管理项目部B2 中央空调操作流程XXXXX/WI文件编码第 1 页 共 12 页文件编码页码第 2 页共 12 页目录1.目的 (3)2.范围 (3)3.定义 (3)4.职责 (3)5.程序 (3)6.相关文件 ................................................. 错误！未定义书签。

7.相关记录 ................................................. 错误！未定义书签。

1.目的指导运维对中央空调设备进行正确的操作及检查，保障中央空调设备的正常、高效、节能运行，为客户的生产和办公提供符合KPI 要求的环境。

范围本程序适用于 XXXXX XXXXX 南方工厂 B 区项目。

2.定义无3.职责暖通工程师1.负责制定设备操作程序；2.制定教育培训资料及培训计划，并对运行和维护人员进行定期培训与考核；3.处理设备重大故障，制定重大异常故障的改善方案及执行。

BMS1.带领本班组技术员对设施运行进行监控及时发现问题、解决问题，并按照汇报程序及时向上级汇报；2.监控设备运行情况，确保它们在高效方式下运行。

运行班长1.监督运行技术员每日例行检查的完成情况，确保按照部门规定对设备设施进行日常检查；技术员1.严格执行本程序，确保信息及时有效地传递给运行值班长及主管；部门经理：1.负责与客户沟通和协调。

4.操作程序启动：1. 确认现场冷水主机、冷却塔、冷冻泵、冷却泵在”自动“远程控制状态下且供电正常。

2.检查现场阀门正常开启状态。

3.进入“XXXXX 南方工厂冷源系统界面”1、手自动 “ Lock Unlock系统自动自动运行：1. 将主机 1-5 锁定值设定为 “ UNLock ”。

2. 进入“系统设置”分别对“限定电流”3.在“系统界面 ”进行 “系统启动 ”5 台机“减机电流设定”。

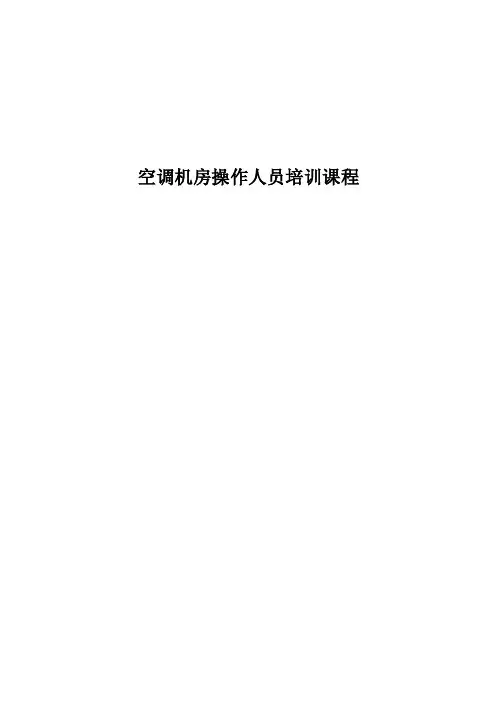

空调机房操作人员培训课程一、机房内机组型号及主要的组成部件机房内有两种型号机器，离心机与螺杆机，品牌为约克机组的主要组成：蒸发器、冷凝器、压缩机、彩色图像显示控制中心、电机。

蒸发器及冷凝器主要是由高效换热螺纹铜管组成，所以流经蒸发器及冷凝器的水质要有所保证，否则容易对铜管造成损伤使机组进水，进而损伤到压缩机轴承，使整个机组瘫痪。

蒸发器内循环的是密闭的软化水，相对而言水质比较有保障，但是对于冷凝器来说其循环水是由冷却塔产生的冷却水，其水质关键在于冷却塔，所以冷却塔也是整个空调系统中的重要设备之一。

在机组运转过程中压缩机充当了其心脏的角色，轴承又是压缩机的最关键部件，所以对轴承保养要及时并定期检查。

下面介绍下机组关键技术参数：1、温度约克机组设计温差为5℃，如运行时机组进出水温差小于5℃，一般是因为水泵流量大于机组设计流量所致，如进出水温差过大，原因为水泵异常、阀门开度小、系统缺水、冷却塔缺水、机组水过滤器堵塞，操作人员应及时检查并定期清理水过滤网。

冷冻水温度：机组出水设定温度为7-12℃，进水为12-17℃，如运行中长时间水温过低会对机组造成危险，这时应检查机组设定、水流量，以免损伤机组，如果运行中水温过高应检查机组组设定等原因，比如设定温度高、机组冷却水温高影响制冷、环境温度高热负荷大超过机组制冷量。

冷却水温度：机组冷却水出水温度为32-37℃，进水为27-32℃，如温度过低会使机组冷媒压差过小而影响制冷，这时应通过关闭冷却塔风扇及减小水流量等方法进行调整，如温度过高会引起高压报警或机组会自动降低负荷而影响制冷量，离心机还会引起机组喘振而无法正常运行，引起原因为冷却塔冷量小、冷却塔堵塞、冷却塔缺水、水泵故障、冷却塔风扇故障、过滤器堵塞等，操作人员应及时检查并定期清理。

2、压力：机组运行冷凝压力过高会引起高压报警或机组会自动降低负荷而影响制冷量，离心机还会引起机组喘振而无法正常运行，长时间较高压力下运行还会对机组个原件及机组密封产生影响，产生原因为冷却塔冷量小、冷却塔堵塞、冷却塔缺水、水泵故障、冷却塔风扇故障、过滤器堵塞、换热器结垢，离心机还可能为机组进入了不凝性气体，操作人员应及时检查处理。

YBW系列水冷柜式空调机组水冷柜式空调机组适用范围广可满足工商业的各项需要。

皮带驱动,机外余压可调。

可选配二组三级电加热,此外 YBW33A , 44A 可选配送风箱; YBW66B , 80B , 90B , 100B , 110B , 130B , 145B 可选配热水盘管。

风机,电机悬浮式设计风机、电机采用最新悬浮式设计,可大大降低运行噪声且方便维修。

运行宁静采用涡旋式压缩机,运行平静,噪声低。

风机和电机采用悬浮式设计,保证机组的最小振动和噪声。

标配橡胶减震垫降低噪声。

安全可靠多个独立制冷回路,单个回路发生故障时,不影响其余回路。

机组包括压缩机过载保护、电机过热保护、外部连锁保护、高低压保护。

控制器故障代码详细明了,方便判断并排除故障。

机组特点效率高YBW33A , 44A , 50B 采用高效套管式换热器,制冷剂和水对流换热,冷却效果好。

YBW66~180B 均采用高效壳管式换热器,水走管程,可长时间保持机组高能效比及稳定性。

各部件优化匹配,保证发挥最大效能。

优化空气流动结构,提高换热效能。

长寿耐用壳体采用环氧树脂喷漆,保证外壳不会锈蚀。

YBW33A , 44A , 50B 采用大管径套管式冷凝器,不易结垢,长寿耐用。

YBW66~180B 采用壳管式冷凝器,可人工清洗,清洗方便,使用寿命长。

安装方便整装式设计,结构紧凑,占地省。

自由回风。

YBW33A , 44A , 50B 两边均可接管, YBW66~180B可选择左右接管。

机组顶部加装吊环(YBW160B , 180B 除外,方便吊装,双风机,体积小,重量轻,安装方便。

维修方便机组设有检修窗,方便维修。

机组前面板由四块组成,方便拆卸,有利于维修。

机组命名约克 YBW 系列水冷柜式空调设计成能直接送风或通过风管送风来达到调节室内环境的目的,共有 12个型号,包括两个系列,其中 A 系列 2个型号, B 系列 10个型号制冷量从 30kW 到 180kW 。

约克空调维修手册 YGCC-0F_200903091、介绍该手册旨在为约克（York）品牌的空调设备提供维修指南。

手册内容详细介绍了空调设备的各种故障排除方法和维修步骤，供技术人员参考和操作。

2、设备概述本章节介绍了约克空调设备的基本参数和技术规格，包括型号、容量、电源要求等。

同时还包括空调设备的结构图和主要组件的功能说明，以便技术人员更好地了解设备的组成和工作原理。

3、安全注意事项本章节详细列出了在进行约克空调设备维修时需要注意的安全事项，包括电源断开、高压开关断开、工作区域清洁等要求，以确保技术人员的人身安全和设备的正常运行。

4、故障排除该章节详细介绍了约克空调设备可能出现的各种故障症状以及排除方法。

每种故障症状都提供了可能的原因和对应的解决方案，包括故障现象描述、检查步骤和修复措施，以便技术人员能够迅速准确地定位和解决问题。

5、维修步骤本章节按照常见故障类型和维修难度划分为多个小节，详细介绍了每种故障类型的维修步骤和操作流程。

每个维修步骤都给出了详细的步骤说明和操作要点，以帮助技术人员正确操作，并确保维修效果。

6、维护保养该章节介绍了约克空调设备的维护保养方法和周期，包括清洁、润滑、检查等内容。

每种维护保养项目都附带了具体的步骤和注意事项，以确保设备的正常运行和延长使用寿命。

7、常见问题解答本章节列出了技术人员在维修约克空调设备时常遇到的问题，并给出了相应的答案和解决方案。

这些问题包括但不限于常见故障、操作错误等，以帮助技术人员解答用户的疑问，并更好地提供维修服务。

附件：本文档附带以下附件供参考：- 约克空调设备型号清单- 约克空调设备维修工具清单- 约克空调设备维修实例案例分析法律名词及注释：本文档涉及的法律名词详见附件“法律名词及注释清单”，以便读者了解相关法律概念和条款。

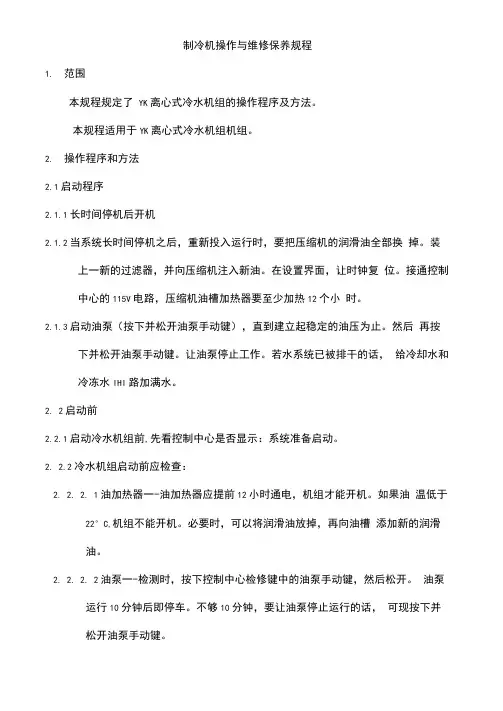

制冷机操作与维修保养规程1.范围本规程规定了YK离心式冷水机组的操作程序及方法。

本规程适用于YK离心式冷水机组机组。

2.操作程序和方法2.1启动程序2.1.1长时间停机后开机2.1.2当系统长时间停机之后，重新投入运行时，要把压缩机的润滑油全部换掉。

装上一新的过滤器，并向压缩机注入新油。

在设置界面，让时钟复位。

接通控制中心的115V电路，压缩机油槽加热器要至少加热12个小时。

2.1.3启动油泵（按下并松开油泵手动键），直到建立起稳定的油压为止。

然后再按下并松开油泵手动键。

让油泵停止工作。

若水系统已被排干的话，给冷却水和冷冻水IHI路加满水。

2. 2启动前2.2.1启动冷水机组前,先看控制中心是否显示：系统准备启动。

2. 2.2冷水机组启动前应检查：2. 2. 2. 1油加热器一-油加热器应提前12小时通电，机组才能开机。

如果油温低于22°C,机组不能开机。

必要时，可以将润滑油放掉，再向油槽添加新的润滑油。

2. 2. 2. 2油泵一-检测时，按下控制中心检修键中的油泵手动键，然后松开。

油泵运行10分钟后即停车。

不够10分钟，要让油泵停止运行的话，可现按下并松开油泵手动键。

2. 2. 2. 3 在启动冷水机组前，应对控制中心所有设定值编程。

启动之前，要给时钟输入正确的日期和时间。

任何可变的设定值都可以编程。

如果不编程的话，它们的“缺省值”如下：冷冻水出口温度=7. 2O C ,限流百分比=100%FLA,正常停机阶段的电力需求二无，远程重设温度范围=II o C2. 3启动2.3.1启动水泵，保证流经机组的冷冻水流量足够。

2.3.2按下压缩机启动开关，它会自动弹回到运行的位置。

（如果机组已启动过, 按压缩机开关的停机/复位侧，然后再按启动侧，即可启动机组。

）当启动开关接通时，控制中心处于运行模式，任何故障都会在显示屏上显示出来。

2.3.3在启动程序的头50秒，微电脑控制中心上将显示：系统预先润滑。
