VA1-12真空断路器

ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

VS1-12户内高压真空断路器说明书VS1-12真空断路器生产厂家郑州一众电气设备有限公司生产的真空断路器品牌为一众电气，具有国家型式试验报告和电力系统入网证。

VS1-12真空断路器价格：质优价廉。

VS1-12户内高压真空断路器使用说明书，VS1-12真空断路器说明书，郑州一众电气。

1、产品概述：1.1总则：VS1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，可供工矿企业、发电厂及变电站用来控制和保护电器设施。

尤其适用于频繁操作的供配电场所。

1.2执行标准：GB 1984 高压交流断路器；GB/T 11022 高压开关设备通用技术条件DL/T 403 12 kV～40.5 kV户内高压真空断路器订货技术条件JB/T 3855 高压交流真空断路器1.3使用条件：1）正常使用条件：a) 环境温度：-25℃～+40℃；b) 海拔高度不超过1000m；c) 空气相对湿度：日平均值不大于95％，月平均值不大于90％；d) 饱和蒸气压：日平均值不大于2.2X10-3，月平均值不大于1.8X10-3 ；e) 地震烈度不超过8级;耐受地震能力（水平加速度）: <0.2 g ；f) 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;g) 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值：≤1.6 kV。

2）特殊使用条件对于有别于正常使用条件下的特殊运行条件，请你务必与制造商进行协商并取得一致意见。

2 产品特点2.1断路器满足M2级、 E2级（274次）、C2级要求断路器按照GB1984的规定通过了第三方的验证。

2.2高可靠的模块化弹簧操动机构操动机构模块化设计，结构简单、维护方便，稳定性好。

2.3 良好的绝缘性能断路器主回路部分设置在由环氧树脂浇注的绝缘筒内。

这种结构能有效的防止包括外力冲击、污秽环境等因素对真空灭弧室及主回路绝缘的影响。

2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路器在分闸时动触头过冲或反弹幅值，降低断路器分闸时电弧重燃的概率，并提高真空灭弧室波纹管的机械寿命。

主要用途
VS1-12型户永磁内固封高压真空断路器，系三相交流50Hz额定电压为12KV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

佳吉电气135 88 99 62 18
该采用操动机构与断路器本体一休式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。

型号含义
性能优点
该型产品配双稳态永磁操伟机构，机构内配有永磁休，由永磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧操作机构相比、机械零件数量大量减少、机械传动链缩短，从而使开关可靠性大幅度提高，机械寿命大幅增加。

主要技术参数
外形及安装尺寸。

产品类别：户内真空断路器名称：VS1-12侧装式高压真空断路器浏览次数：344概述VS1-12型侧装式(VBM7)真空断路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流场所。

VS1-12型侧装式(VBM7)真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

主要技术参数序号项目单位数据1 额定电压KV 122 最高工作电压KV 123 额定电流 A6301250 6301250630 12504 额定短路开断电流KA 20 25 31.55 额定短路关合电流KA 50 63 806 额定锋值耐受电流KA 50 63 807 4S额定短路耐受电流KA 20 25 31.58 额定绝缘水平工频耐压（额定开断前后）KV42(断口18) 冲击耐压（额定开断前后）75(断口84)9 额定操作顺序分-0.3S-合分-180S-合分10 机械寿命次1000011 额定短路开断电流开断次数次5012 操动机构额定合闸电压(直流) V 110,22013 操动机构额定分闸电压(直流) V 110,22014 触头开距mm 11±115 超行程(触头弹簧压缩长度) mm 3.5±0.516 三相分合闸ms ≤217 触头合闸弹跳时间ms ≤218 平均分闸速度m/s 0.9～1.219 平均合闸速度m/s 0.5～0.820分闸时间最高操作电压下s≤0.05最低操作电压下≤0.0821 合闸时间s 0.122 各相主回路电阻u Ω60 5023 动静触头允许磨损累积厚度mm 3外型及安装尺寸。

一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。

该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。

本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。

二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。

断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。

真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。

操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。

机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。

四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。

储能完成后，储能指示牌显示“已储能”。

同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。

在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。

合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。

电机再次储能。

合闸指示牌显示“合”。

辅助开关接点转换。

在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。

辅助开关接点转换。

同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。

五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。

断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。

一、使用范围本标准规定了VS1型户内高压真空断路器的维护检修项目和标准，以便使运行中的设备更加安全并延长使用寿命，本标准适用于变配电站(所)及10kV馈电线路上的VS1型真空断路器。

二、参照标准GB 1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB3906 3- 35k V交流金属封14开关设备SD/T318 高压开关柜闭锁装置技术条件DUT402 交流高压断路器订货技术条件Dur403 10- 35 kV户内高压真空断路器订货技术条件DL/T404 户内高压开关柜订货技术条件DL/T486 交流高压隔离开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T596 电力设备预防性试验规程三、项目四、标准4.1 灭弧室灭弧原理VS1-12/M断路器（配永磁操动机构）采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的，由于该真空断路器采用磁场控制真空电弧，因而具有强而稳的开断电流的能力。

图一灭弧室结构1.动触头导杆2.波纹管3.屏蔽罩4.动触头5.静触头6.陶瓷外壳7.静触头导杆8.真空管盖表一VS1电气性能4.2 断路器真空灭弧室的真空度检测标准交流耐压法是运行中常用的检测方法。

《电力设备预防性试验规程》规定，要定期对断路器主回路对地，相间及断口进行交流耐压试验。

其方法是触头开距为额定开距，在触头间施加额定试验电压，如果真空灭弧室内发出连续击穿或持续放电，表明真空度严重减低。

否则表明真空度符合要求。

ZN73M-12户内永磁式高压交流真空断路器适用范围ZN73M型户内永磁式高压交流真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网、矿山及铁道等电网建设和改造工程中，尢其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。

该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。

本系列产品符合GB1984-2003、GB3309-1989、GB/T11022-1999等国家标准及有关规定。

Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)永磁机构设计序号户内真空断路器型号及其含义M使用环境条件1、技术参数见表1表1ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．ZN73M-12户内永磁式高压交流真空断路器结构及永磁机构工作原理1、真空断路器极柱结构ZN73M型系列户内真空断路器配用陶瓷真空灭弧室，为中间封接或一次封排灭弧室，均选用铜铬触头材料，杯状纵磁场触头结构。

其触头的电磨损速率小，电寿命长，触头耐压水平高，介质绝缘强度稳定。

弧后恢复迅速截流水平低，开断能力强。

ZN73M型系列户内真空断路器总体结构采用操作机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。

真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注成型，因而特别抗爬电。

这种结构设计，同时减少粉尘在灭弧室表面聚积。

有效的防止真空灭弧室受外部因素的影响。

ZN73M型系列户内真空断路器根据用户要求也可以安装固封式灭弧室极柱，它将真空灭弧室通过特殊工艺固定在绝缘极柱内部，减少了装配调整环节，提高了机械可靠性，有效防止了对地绝缘易污秽、凝露影响的缺陷，保护了真空灭弧室不受外界撞击。

2、操作机构的结构ZN73M型系列户内真空断路器机构部分采用模块化设计，其中主要包括永磁操作机构、手动紧急分闸装置，控制器模块，储能模块。

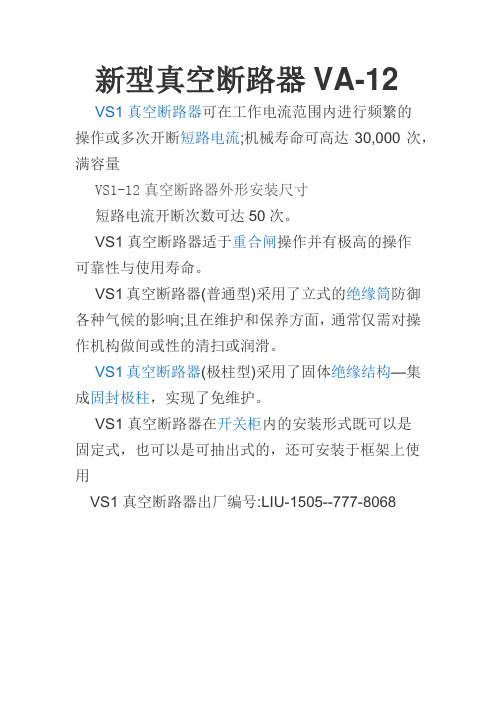

新型真空断路器VA-12
VS1真空断路器可在工作电流范围内进行频繁的
操作或多次开断短路电流;机械寿命可高达30,000次，满容量
VS1-12真空断路器外形安装尺寸
短路电流开断次数可达50次。

VS1真空断路器适于重合闸操作并有极高的操作
可靠性与使用寿命。

VS1真空断路器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

VS1真空断路器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

VS1真空断路器在开关柜内的安装形式既可以是
固定式，也可以是可抽出式的，还可安装于框架上使用
VS1真空断路器出厂编号:LIU-1505--777-8068。

VL-12M 永磁真空断路器 用户手册注意安全！在断路器安装使用前请仔细阅读本使用手册：断路器的安装和使用必须遵守本手册的要求。

断路器的使用场合应符合户内正常的环境使用条件。

对断路器的任何操作和维护都应该由经过专业培训的专职电气人员进行。

禁止把断路器置于超出其额定参数的情况下运行。

必须注意断路器的任何标识。

必须保证断路器的联锁条件和工作规程的适用性和安全性。

不能在开关柜及二次控制回路带电的情况下从事检修工作。

必须确保断路器不受任何外力的冲击，否则将损坏设备。

对断路器的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责断路器的安全管理。

目录1.概述 (1)2.结构原理 (1)3.技术参数 (3)4.外形尺寸 (4)5.电气原理图 (7)6.永磁机构控制器 (8)7.安装、调试与操作 (9)8.维护与保养 (10)9.运输与储存 (11)10.随机文件 (11)11.备品备件 (11)1.概述1-1 总则：VL-12M永磁高压真空断路器（以下简称断路器）适用于空气绝缘的户内开关设备元件。

配合模块化永磁操作机构，保证了断路器的卓越电气性能。

同时具备完善的机械及电气联锁功能，配合开关柜使用，可广泛地应用于能源，工业，建筑，基础设施等领域。

1-2 引用总则：VL-12M永磁断路器符合以下标准：GB/T1984-2014 《高压交流断路器》IEC62271-100-2012 《高压交流断路器》IEC 60694-2002 《高压开关设备和控制设备标准的共用技术要求》DL/T403-2000 《12kV~40.5 kV 高压真空断路器订货技术条件》1-3正常使用条件：环境温度最高温度： +40℃最低温度： -25℃最高日平均温度： ＋35℃环境湿度日平均相对湿度： ≤95％月平均相对湿度： ≤90％日平均饱和蒸汽压： ≤2.2X10-3MPa月平均饱和蒸汽压： ≤1.8X10-3MPa海拔高度： ≤1000m，常规产品满足海拔1000m以下使用，高海拔产品需在订货时注明。

概述VSI-12系列固封式真空断路器是材电器公司自主开发的新型断路器，采用集成固封极柱结构，也可以采用绝缘筒式结构C VSI-12系列真空断路器是三相交流50-60HZ额定电斥为12KV的户内开关装直•作为电网设备、匚矿企业动力设备的保护和控制单元。

一部分采用APG工艺，保护真空灭弧室和其它主回路零件免受碰撞、灰尘和凝露的影响.适用于要求额定丄作电流的频繁操作.或笋次开断短路电流的场所，也用于使用环境条件较恶劣的场所。

标准VSI-12 固封式真空断路器符合 GB198∙l-2003. JB3885T996、DL/T103-2000、IEC62271-100： 2001 等相关标准。

特点不需要灭弧和绝缘介质.采用真空开断技术，更环保、更安全。

灭弧室及导电元件整体浇注成固封极柱。

按国家最新标准M2级进行30000次机械寿命型式试验C主导电回路绝缘固定可黑。

灭弧室得到充分保护、避免了污秽、潮气.凝露.以及机械冲击的影响。

可釜的模块式弹簧操动机构•方便安装及维护。

新型岛真空度.超低阻值型真空灭弧室•分断能力强.绝缘恢复速度快，接触电阻低。

结构紧凑.整体尺寸小。

齐备的防误操作联锁，确保人员利设备安全。

操作方便、维护匸作址极少。

操动机构VSI-12型固封式真空断路濡的操动机构是龙明电器研发的新一代弹簧操作机构.具有结构简"I、设计合理.可整成熟、寿命长、免维护等突出特点。

VSI-12型固対式真空断路器采用的弹簧操作机构•是以弹簧作为储能元件.机构零件采用特殊的材质和匸艺.保证机构有极商的可靠性。

VSI-12型固封式真空断路器操动机构的储能合闸.分闸爪元各集成为一小模块•简讯可靠.安装维护方便。

安装方式VSI-12型固封式真空断路濡在开关柜内的安装形式既可以是固定式.也可以是抽出式，具有良好的互换性。

该系列于•牟式断路器主要配650mm、800mm、1000≡宽的GZSI-12 (28"12)型中迓式开关柜，固定式断路器配XGN-12X GGIA-12及箱式变电站等。
