ZW32-12型户外柱上高压真空断路器（以下简称断路器）是额定电压12KV、三相交流50HZ 的户外配电设备。

10kv户内真空断路器技术要求(一)10kV户内真空断路器技术要求一、基本要求•额定电压：10kV•额定电流：根据不同场合的需要确定，通常为200A、630A、1250A等•额定短路开断电流：根据系统要求，典型值为20-50kA •额定短路关合电流：与额定短路开断电流相同•机械耐久性：满足相应标准要求，保证可靠运行•绝缘水平：满足绝缘水平要求，确保操作安全可靠•额定频率：50Hz二、外观要求•整体结构：紧凑、坚固、美观•外壳材料：阻燃、耐高温、耐腐蚀材料•颜色：通常为黄色、灰色等明显标识颜色，方便区分•操作机构：手动和电动操作机构应满足相应标准要求•显示装置：配备操作状态显示装置，方便操作监视三、电气性能要求•操作机构电气性能：动作可靠，符合相关标准要求•断口电流互感器性能：满足精确测量、实时监测要求•绝缘性能：满足高电压操作要求，防止操作人员触电•遮蔽板性能：具有良好遮蔽效果，防止触摸到带电部位•操作单位性能：灵敏、可靠性好，满足操作要求四、举例解释说明例如，一款10kV户内真空断路器产品在技术要求方面应具备以下特点：•额定电压为10kV，额定电流可选630A或1250A，额定短路开断电流为30kA。

•机械耐久性要求能够经受恶劣条件下的长期运行，可达到10000次以上的开关机操作寿命。

•外壳采用阻燃材料制成，具有优良的耐高温和耐腐蚀性能，外观颜色为明显的黄色，便于识别和区分。

•操作机构采用电动机构，动作可靠，配备显示装置显示操作状态，方便操作监视。

•电气性能要求断口电流互感器精确测量断路器的负载电流，绝缘性能能够满足高电压操作要求，防止操作人员触电。

以上只是一些示例说明，实际的10kV户内真空断路器技术要求还需根据具体应用场景和相关标准进行具体的设计和评估。

10kv真空断路器型号-常见10kv真空断路器选型表陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

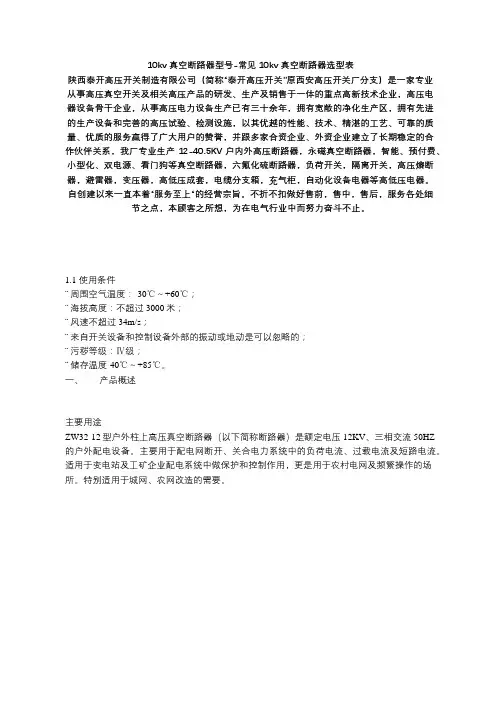

1.1 使用条件¨周围空气温度：-30℃～+60℃；¨海拔高度：不超过3000米；¨风速不超过34m/s；¨来自开关设备和控制设备外部的振动或地动是可以忽略的；¨污秽等级：Ⅳ级；¨储存温度-40℃～+85℃。

一、产品概述主要用途ZW32-12型户外柱上高压真空断路器（以下简称断路器）是额定电压12KV、三相交流50HZ 的户外配电设备。

主要用于配电网断开、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中做保护和控制作用，更是用于农村电网及频繁操作的场所。

特别适用于城网、农网改造的需要。

10KV中压真空断路器的选用发布时间：2021-05-07T02:53:14.646Z 来源：《中国电业》（发电）》2021年第1期作者：景启刚[导读] 对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

历电自动化科技（镇江）有限公司 21220010KV电压等级是我国配电的主要电压等级，10KV等级中控制开关中，真空断路器由于灭弧能力强，电气寿命长，维护方便，技术含量高等优点，在电力系统建设中，对中压等级的开断设备选型，被广泛应用，为10KV中压断路器选型的首选设备。

一、真空断路器的选择应按额定电流值和额定短路电流值进行选择，应以电网的实际容量为宜，尽可能地克服取值保险系数愈大愈好的倾向。

取值过大不仅造成大马拉小车极不经济的情况，同时也将影响开断小的感性或容性电流性能，导致截流过电压的发生。

据相关文献报导，我国运行中的10kV电网额定电流在2000及以下的约占总馈路数的93.1％，故而对额定工作电流的选择应以2000及以下为主。

对于最大短路电流值的选择应依据“城市网络规划与改造导则”的要求，避免盲目追求过大的保险系数。

目前国内市场上，主要选用的合资品牌断路器主要有施耐德HVX、ABBVD4、西门子3AE等品牌系列；自主品牌的有常熟开关CV1、上联RMVS1、宝光ZN172等系列。

产品质量现在自助品牌与合资品牌相差无几。

二、真空断路器及其特性断路器是带有特殊的灭弧室装置的一种开关电器，能够关合承载和开断正常回路条件下的电流并能关合在规定的时间内承载和开断异常回路条件(如短路条件)下的电流的机械开关装置。

适用于50Hz，3.6kV及以上电压等级的电网中，作为关合和开断负荷电流(一般不大于4000A)、过载电流及额定短路电流用(一般不大于63kA，亦可用作特殊场合关合和开断空载长线，空载变压器及电容器组等，以及在规定的时间内(1s、3s、4s)承载短路电流(一般不大于63kA，关合短路电流(一般不大于160kA)。

10kv柱上断路器型号参数10kv柱上断路器是一种用于配电系统的设备，其主要功能是在电路过载或短路时，及时切断电路，保护电力设备和系统不受损坏或事故发生。

接下来，我将介绍柱上断路器的型号和参数。

1.型号：柱上断路器的型号通常由数字和字母组成，用于标识其功能和性能。

常见的型号有VMD、VSP、VQB等。

2.额定电压：柱上断路器的额定电压是指其正常工作时所能承受的最大电压。

10kv柱上断路器的额定电压一般为10千伏。

3.额定电流：柱上断路器的额定电流是指其正常工作时所能承受的最大电流。

10kv柱上断路器的额定电流可以根据不同的型号和需求有所不同，一般在1000安培左右。

4.短路开断容量：柱上断路器的短路开断容量是指其能够安全切断的最大短路电流。

该参数通常以千安（kA）为单位，如10kv柱上断路器的短路开断容量为20kA。

5.动作特性：柱上断路器的动作特性分为几种不同的类型，常见的有过负荷保护、短路保护和远方跳闸等。

过负荷保护是指当电流超过柱上断路器的额定电流时，断路器会自动切断电路。

短路保护是指当电流超过柱上断路器的短路电流时，断路器会迅速切断电路。

远方跳闸是指当远方发生故障时，断路器能够对远方电路进行切断保护。

6.使用环境：柱上断路器通常被安装在户外的柱子上，因此其使用环境需要考虑各种气候条件下的耐用性。

柱上断路器通常具有防水、防尘、耐腐蚀和耐候性能，以保证其在恶劣的环境条件下能够可靠运行。

7.操作方式：柱上断路器的操作方式通常有手动和电动两种。

手动操作需要人工进行，可以通过旋钮或杠杆来切断电路。

电动操作则通过电动机驱动，可以实现远程控制，便于操作和管理。

8.附件和功能选项：柱上断路器通常具有一些附件和功能选项，例如电流互感器、电压互感器、过电压保护、遥控信号传输等。

这些附件和功能选项可以提供更全面的保护和监测功能，以满足不同的需求。

9.质量标准：柱上断路器的质量标准通常遵循国家相关标准，如IEC、GB等。

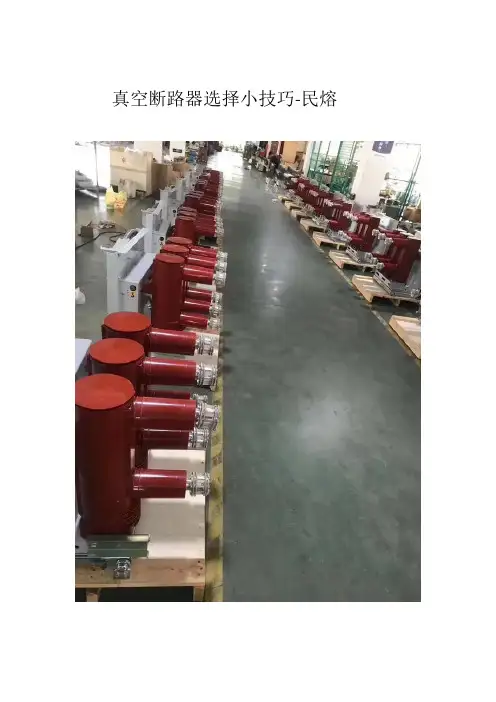

真空断路器选择小技巧-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

真空断路器选择最大运行方式的短路电流,主要是计算短路电流(包括冲击值),按分断能力和关合能力选择额定电流分断能力630A 20、25KA1250A 31.5KA1600A 31.5KA2500A 40KA3150A 40KA根据负载电流和短路分断能力选择开关。

当断路器用于发电系统中，在电源近端短路时，故障电流衰减缓慢。

如果分闸时间很短，断路器分断故障电流中可能含有较大的直流分量，其分断条件更为恶劣坏的，这对断路器的断开非常不利。

因此，发电系统用真空断路器的分闸时间应尽可能长。

高压真空断路器由保护跳闸，保护从电流互感器获得电流信号。

高压真空断路器本身没有短路保护功能。

除其他因素外，在额定电流和分断电流方面，“断路器按额定电流选用，按分断电流检查”；首先根据所需负荷确定满足要求的额定电流。

选择额定电流后，所选的确定产品必须与断路器的分断电流相对应，然后将分断电流与使用地的短路电流进行比较。

当所选断路器的分断电流小于使用地的短路电流时，必须更换，选择较大的断路器，重新检查分断电流，直到合格为止在这种情况下，按额定容量选择断路器是没有问题的，但实际使用场所的开断电流很大。

如果达到35ka，您选择的31.5KA断路器可能会出现问题。

我想知道如何定义220kV线路断路器起始处的额定电流（例如50kA），这个值是短路电流的稳态值还是教科书中定义的短路电流的有效值。

根据考虑热效应的短路电流暂态分量计算短路电流的有效值。

断路器的断开速度这么快吗？典型的220线的一般负载电流是多少？短路电流是多少？我们通常所说的短路电流是什么意思？在过流保护中，如何求出过流系数？教材中220kV断路器额定电流的选取是短路电流的计算。

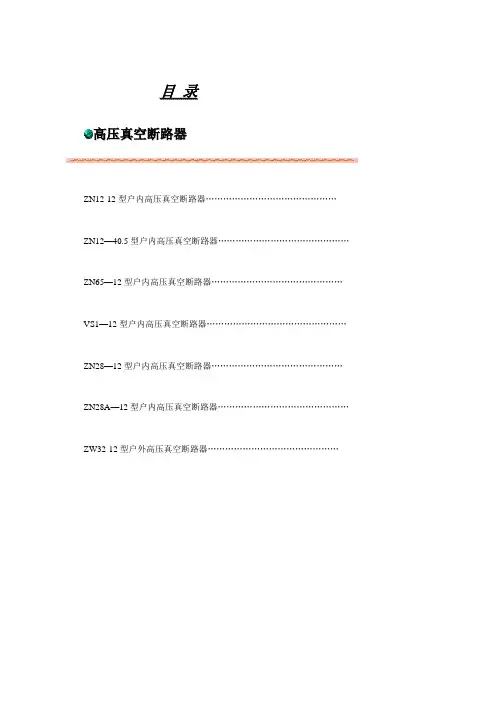

目录高压真空断路器ZN12-12型户内高压真空断路器………………………………………ZN12-40.5型户内高压真空断路器………………………………………ZN65-12型户内高压真空断路器………………………………………VS1-12型户内高压真空断路器…………………………………………ZN28-12型户内高压真空断路器………………………………………ZN28A-12型户内高压真空断路器………………………………………ZW32-12型户外高压真空断路器………………………………………ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000m。

环境温度：最高+40℃，最低-25℃。

相对湿度：日平均不大于95%，月平均不大于90%。

地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、 产品外形及安装尺寸A 向机械联锁孔位置◆表内所列为各项对应尺寸e210 230 250 280 c 610 650 690 750 d 514 554 594 514 f 586 626 666 726 g215235255215注：图中尺寸b2000A 及以上为360，2000A 以下为350；2000A 及以上，上下出线端孔为4-M12，1600A 及以下，上下出线端孔为2-M12。

（）内的尺寸为40、50kA 产品尺寸。

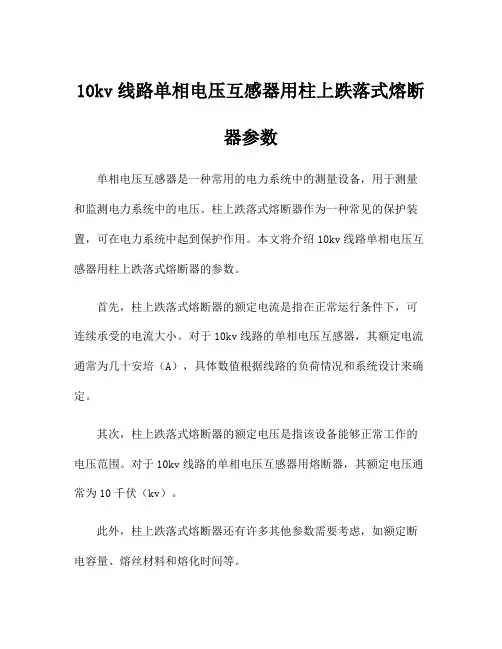

10kv线路单相电压互感器用柱上跌落式熔断器参数单相电压互感器是一种常用的电力系统中的测量设备，用于测量和监测电力系统中的电压。

柱上跌落式熔断器作为一种常见的保护装置，可在电力系统中起到保护作用。

本文将介绍10kv线路单相电压互感器用柱上跌落式熔断器的参数。

首先，柱上跌落式熔断器的额定电流是指在正常运行条件下，可连续承受的电流大小。

对于10kv线路的单相电压互感器，其额定电流通常为几十安培（A），具体数值根据线路的负荷情况和系统设计来确定。

其次，柱上跌落式熔断器的额定电压是指该设备能够正常工作的电压范围。

对于10kv线路的单相电压互感器用熔断器，其额定电压通常为10千伏（kv）。

此外，柱上跌落式熔断器还有许多其他参数需要考虑，如额定断电容量、熔丝材料和熔化时间等。

额定断电容量是指柱上跌落式熔断器能够承受的最大电能，通常以千瓦（kW）为单位。

该参数决定了熔断器能否在故障发生时迅速切断电路，以保护设备和人员的安全。

熔丝材料是指柱上跌落式熔断器中用来熔化的材料，常见的有铅、锡、铝等。

不同的材料有不同的熔化温度和导电性能，选择合适的熔丝材料可以确保熔断器在发生故障时能够正常工作。

熔化时间是指柱上跌落式熔断器在发生故障时熔丝熔化所需的时间。

熔化时间的长短决定了熔断器断开电路的速度，过长的熔化时间可能导致故障扩大，而过短的熔化时间则可能导致误断。

此外，柱上跌落式熔断器还有一些其他的参数，如外形尺寸、安装方式和防护等级等。

外形尺寸和安装方式决定了熔断器在电力系统中的安装位置和空间要求，而防护等级则决定了熔断器的防护能力，例如防水、防尘和防腐蚀等。

总之，柱上跌落式熔断器对于10kv线路的单相电压互感器起到了重要的保护作用。

在选择熔断器时需要考虑其额定电流、额定电压、额定断电容量、熔丝材料和熔化时间等参数，以确保熔断器能够在电力系统中可靠工作，保护设备和人员的安全。

目录高压真空断路器ZN12-12型户内高压真空断路器………………………………………ZN12—40.5型户内高压真空断路器………………………………………ZN65—12型户内高压真空断路器………………………………………VS1—12型户内高压真空断路器…………………………………………ZN28—12型户内高压真空断路器………………………………………ZN28A—12型户内高压真空断路器………………………………………ZW32-12型户外高压真空断路器………………………………………ZN12—12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备,是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作.本断路器结构简单，开断能力强，机械寿命长,操作功能齐全,无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关,尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000m。

环境温度：最高+40℃，最低—25℃.相对湿度：日平均不大于95%,月平均不大于90%。

地震烈度:低于8°。

无火灾、爆炸危险,无腐蚀性气体及无剧烈震动的场所。

三、技术参数注:合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、产品外形及安装尺寸A向机械联锁孔位置注：图中尺寸b2000A及以上为360，2000A以下为350；2000A及以上，上下出线端孔为4-M12，1600A及以下，上下出线端孔为2-M12。

（）内的尺寸为40、50kA产品尺寸。

◆表内所列为各项对应尺寸e 210 230 250 280c 610 650 690 750d 514 554 594 514f 586 626 666 726g 215 235 255 215ZN12—40。

10kv户内高压真空断路器型号、参数、选型陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

真空断路器通常可分多个电压等级。

低压型一般用于防爆电气使用。

像煤矿等等。

额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。

真空断路器工作原理与其它断路器相比，真空断路器的工作原理只与灭弧介质不同。

真空中没有导电介质，使电弧迅速熄灭。

因此，断路器动触头与固定触头之间的距离很小。

断路器一般用于电压等级较低的普通电气配置中！随着电力系统的快速发展，10kV真空断路器在我国已大量生产和使用。

提高对真空断路器的认识，加强对真空断路器的维护，使其安全运行，已成为维修人员亟待解决的问题。

以zw27-12型真空断路器为例，简要介绍了真空断路器的工作原理及维护。

1、真空绝缘特性真空具有很强的绝缘特性。

在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，相互碰撞的概率很小。

因此，无碰撞并不是真正空间间隙击穿的主要原因，而在高强度电场作用下从电极上分离出来的金属颗粒是造成绝缘损伤的主要因素。

真空间隙的绝缘强度不仅与间隙的大小和电场的均匀性有关，还与电极材料的性能和表面条件有关。

当真空间隙较小（2-3mm）时，真空断路器的绝缘性能比高压空气和SF6气体高，这也是真空断路器触头分闸距离一般较小的原因。

电极材料对击穿电压的影响主要表现在金属材料的机械强度（拉伸强度）和熔点上。

拉伸强度和熔点越高，真空下电极的绝缘强度越高。

实验表明，真空度越高，气隙击穿电压越高，但在10-4torr以上，基本保持不变。

因此，为了保持真空灭弧室的绝缘强度，其真空度应不小于10-4torr。

二、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。

按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。

主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。

断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。

整体结构为三相共箱式。

其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。

机构为电动储能，电动分合闸，同时具有手动功能。

整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。

真空断路器工作原理-民熔真空断路器工作原理真空断路器工作原理与其他断路器相比只是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很少。

该断路器一般用于电压等级相对低的常用电配置中！随着电力系统的迅猛发展，10KV 真空断路器在我国已经大批量地生产和使用。

对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。

本文以ZW27 —12 为例，简要说明真空断路器的原理与维修。

一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3 毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

真空断路器的原理与维修民熔民熔真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很小。

该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10kV 真空断路器在我国已经大批量地生产和使用。

对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。

本文以ZW27—12为例，简要说明真空断路器的原理与维修。

一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

一二次融合柱上真空断路器一、融合柱融合柱是电力系统中常见的一种设备，用于保护和控制电路中的电气设备。

它通常由断路器和熔断器组成，能够在电路发生故障时迅速切断电流，从而保护电气设备免受损坏。

融合柱的主要作用是在电路发生过载或短路时，通过断开电路来防止电气设备受到过大的电流冲击。

融合柱的安装和维护相对简单，因此在电力系统中得到了广泛应用。

二、真空断路器真空断路器是一种采用真空度高的密封室，利用电磁力切断电流的电气设备。

它以真空为介质，在断开电流时不会产生明火和电弧，因此具有很高的安全性和可靠性。

真空断路器具有很多优点，如体积小、重量轻、寿命长、维护方便等，在电力系统中被广泛应用于配电系统和传动线路的保护。

一二次融合柱上真空断路器是将融合柱和真空断路器结合在一起的一种电气设备。

它以融合柱为基础，同时具备了真空断路器的特点和优势。

一二次融合柱上真空断路器在电力系统中起到了重要的作用，既能保护电路中的电气设备，又能提高电力系统的可靠性和安全性。

一二次融合柱上真空断路器的主要特点如下：1. 高断电能力：真空断路器可以迅速切断电流，具有较高的断电能力，能够有效保护电气设备免受电流过大的影响。

2. 低电弧电压：真空断路器断开电流时不产生明火和电弧，因此电弧电压较低，不会对电气设备造成二次损坏。

3. 快速动作：真空断路器的动作速度快，可以迅速切断电流，在电路发生故障时能够及时保护电气设备。

4. 安全可靠：真空断路器采用真空度高的密封室，具有良好的绝缘性能和热稳定性，能够确保设备的安全可靠运行。

5. 简化设计：一二次融合柱上真空断路器的结构简单，占用空间小，安装和维护方便。

6. 可靠性高：真空断路器寿命长，运行可靠，能够满足电力系统长时间运行的要求。

在实际应用中，一二次融合柱上真空断路器广泛用于低压配电系统和中压传动线路的保护。

它能够在电力系统中起到重要的作用，保护电气设备免受过流和短路的影响，确保电力系统的可靠运行。

柱上隔离开关民熔柱上隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔柱上隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔柱上隔离开关的安装1.柱上开关安装应固定可靠，开关与支撑构架至少应有2个以上的固定点，柱上开关水平倾斜不大于托架长度的1/100，开关应安装在运维员易到达、易操作的一侧。

2.引线连接紧密，同时应有一定弧度，并保证三相弧度一致。

当采用绑扎连接时，长度不小于15cm.3.开关外壳应可靠接地，接地电阻值符合规定。

4.外壳干净，不应有漏油现象，气压不低于规定值。

SF6压力值或真空度应符合产品要求。

5.操作机构应灵活，分、合位置指示正确可靠。

6.同杆不宜装设两台及以上断路器或负荷开关。

7.杆上开关按其作用分为分断开关和分支开关，分支开关出线包括架空出线和电缆出线，采用电缆出线时电缆应采用支架固定，垂直间距不应超过2m，电缆保护管管口应用防火胶泥封堵并悬挂标示牌，同时，电缆铠装层与屏蔽层应分别接地。

8.开关的前后一基杆应安装验电接地环，以临时挂接工作接地线。

民熔柱上隔离开关1.瓷件良好。

2.操作机构动作灵活。

3.隔离刀刃合闸时接触紧密，分闸后动静触头空气间隙不应小于20cm。

4.与引线的连接紧密可靠，接头处应涂抹导电膏并缠绕铝包带，引线应有一定弧度，并保证三相弧度一致。

5.隔离开关静触头应装于电源侧，动触头应在负荷侧。

6.隔离开关的前后一基杆应安装验电接地环，以临时挂接I作接地线。

10千伏柱上真空断路器（ZW32-12型）招标技术规范1 通用条款1.1 供货方提供的设备的技术规范应符合技术条件所规定的要求，也可推荐与本技术条件规格偏差很小的类似定型设备，同时提供详尽的技术偏差说明。
