ZW7-40.5高压真空断路器

ZW7-40.5 户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检 测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产 内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六 氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱， 充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服12-40.5KV 户务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5 型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

极高的可靠性在整个寿命期间完全免维护具有高机械寿命和电寿命整机体积小，重量轻，便于安装1.1 使用条件周围空气温度：-30 ℃～+60℃；海拔高度：不超过3000 米；风速不超过34m/s ；来自开关设备和控制设备外部的振动或地动是可以忽略的；污秽等级：℃级；储存温度-40 ℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/ 断路器外形图ZW7-40.5 型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

ZW7-ZW37A-ZW17- 40.5型户外高压真空断路器用于交流50Hz.电压40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

主要功能
a.采用真空灭弧，开断能力强，电寿命长，机械寿命1000次;
b.结构简单，免维护，不检修周期长;
c.绝缘性能好，防污秽能力强;
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作:无火灾和爆炸隐患;
e.内装电流互感器，讲师精度达0.2级。

可实现三相互动保护:
f.内附凝露控制器，能保持断路器在-定的温度、湿度下可靠运行。

使用环境条件
a.周围空气温度:上限+50C，下限-30C;
b.海拔:≤3000m(若需增高海拔，则额定绝缘水平相应提高)，
c.风压:不超过700Pa(相当于风速34m/s)
d.振幅:地震烈度8度;
e.污秽等级: I 级;
f最大日温度差;不超过35C。

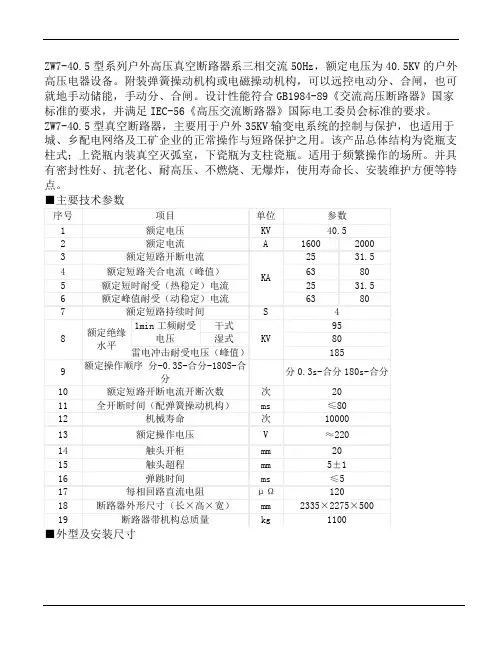

Zw7-40.5高压真空断路器产品详解一、zw7-40.5高压真空断路器概述：ZW7-40.5户外高压真空断路器系三相交换50Hz，额定电压为40.5KV的户外高压电器装备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。

计划性能切合GB1984-89《交换高压断路器》国度标准的要求，并满意IEC-56《高压交换断路器》国际电工委员会标准的要求。

ZW7-40.5型真空断路器，主要用于户外35KV输变电体系的控制与掩护，也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。

该产物总体布局为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。

实用于频仍操纵的场合。

并具有密封性好、抗老化、耐高压、不燃烧、利用寿命长，安装维护方便等特点。

二、zw7-40.5高压真空断路器型号及含义Zw7-40.5KV/1250A-31.5KA真空断路器Z代表真空，W代表户外。

Zw7-40.5KV/1250A-31.5KA真空断路器7代表厂家编号，40.5代表额定电压。

Zw7-40.5KV/T1250A-31.5KA真空断路器T为弹簧操动机构Zw7-40.5KV/T1250A-31.5KA真空断路器1250A代表额定电流。

Zw7-40.5KV/1250A-31.5KA 真空断路器31.5KA代表开断。

ZW7-40.5/1250-31.5，ZW7-40.5/1600-25，ZW7-40.5/1600-31.5，ZW7-40.5/630-20ZW7-40.5/630-25，ZW7-40.5/1000-20，ZW7-40.5/1000-25，ZW7-40.5/1250-25ZW7-40.5/1250-31.5三、zw7-40.5 高压真空断路器原理2.2.1 导电回路原理电流畅过上出线端子引至真空灭弧室静端及动端, 通过软毗连及电流互感器到下出线端子引出。

2.2.2 举措原理电磁（或弹簧）操动机构发动连杆，使绝缘拉杆（见图2 项11 ）上下活动，发动拐臂8 及拐臂5 绕轴转动，使得导杆7 上下活动，实现灭弧室消息触头举行合、分闸举措。

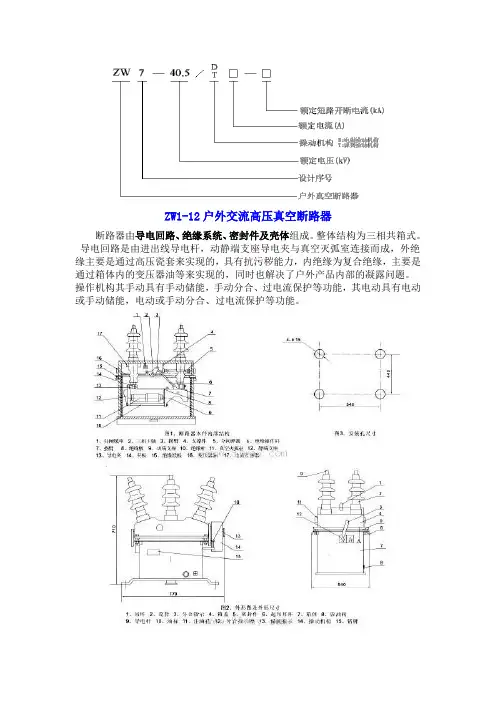

ZW1-12户外交流高压真空断路器断路器由导电回路、绝缘系统、密封件及壳体组成。

整体结构为三相共箱式。

导电回路是由进出线导电杆，动静端支座导电夹与真空灭弧室连接而成，外绝缘主要是通过高压瓷套来实现的，具有抗污秽能力，内绝缘为复合绝缘，主要是通过箱体内的变压器油等来实现的，同时也解决了户外产品内部的凝露问题。

操作机构其手动具有手动储能，手动分合、过电流保护等功能，其电动具有电动或手动储能，电动或手动分合、过电流保护等功能。

ZW1A-12系列户外高压真空断路器ZW1A-12户外高压真空断路器是由ZW1-12断路器与隔离触头组合而成的，称为组合断路器，可作为分段开关使用。

本系列产品操动机构为CT23型弹簧储能动机构，分为电动和手动两种。

ZW6-12型户外高压真空断路器ZW7-40.5系列户外高压真空断路器ZW8-12/C智能型户外高压真空断路器用于交流50Hz、电压10~12kV的本相电力系统、作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关（即断路器与隔离开关组合、以下简称“组合智能型断路器”）等。

该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

ZW8-12型户外高压真空断路器ZW8-12/630-20型户外高压真空断路器(带单隔离刀)ZW8Q-12系列户外双电源自动转换真空断路器组Z W8Q—12系列户外双电源自动转换真空断路器组主要由两台ZW8户外真空断路器及双电源自动转换控制器组成，适用于交流50Hz、额定电压12kV及以下的双电源供电系统，以主电供电为主，当主电失电时自动转换为备电供电，主电来电时又自动转换为主电供电。

该套设备主要用于允许断电的重要场合中。

ZW8-40.5/1600-25(20,31.5)型户外交流高压真空断路器ZW10-12系列户外高压真空断路器1、箱体2、产品铭牌3、操动机构4、接线端字5、绝缘子6、电流互感器7、分合指针8、储能指针9、绝缘子10、接线端子11、后盖板12、手动储能摇柄13、手动机构铭牌14、手动合闸拉环15、手动合闸拉环16、接地螺栓ZW12-40.5型户外真空断路器ZW14A-12户外高压真空断路器ZW18-40.5户外真空断路器ZW20-12系列真空断路器ZW20A-12/630-20户外交流高压真空断路器ZW20Z户外高压真空断路器ZW26-12系列户外高压真空断路器ZW27-12型户外真空断路器ZW32系列带隔离户外高压真空断路器ZW32-12F户外高压智能分界真空断路器(看门狗)ZW32-12G系列柱式户外真空断路器隔离开关组合电器ZW32A-12G型户外高压真空断路器-隔离开关组合电器ZW32B-12系列柱式户外高压真空断路器ZW32-24系列柱上真空断路器ZW37-40.5型户外交流高压真空断路器ZW38-40.5型户外交流高压真空断路器ZW43-12户外交流高压真空断路器ZW43A-12户外交流高压真空断路器ZW50-40.5户外高压真空断路器。

概述ZW7A-12户外高压交流真空断路器是额定电压40.5kV，50Hz三相交流的电流互感器外置式户外配电设备。

主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

产品型号及含义● 断路器采用硅橡胶绝缘支柱、小型化、电流互感器外置结构，便于安装及互感器的维护和保养。

● 电气开断性能稳定可靠，开断能力强，无燃烧和爆炸危险、体积小、重量轻和免维护等特点。

● 断路器采用全封闭结构，内置温度控制器，有助于提高防潮、防凝露性能，特别适合于严寒或潮湿地区使用。

● 断路器采用弹簧操作机构，直动式机械传动方式，整机机构零部件少，可靠性高。

● 断路器的分、合闸操作可就地手控操作及远方操作。

可与控制器配套实现配电自动化。

主要功能特点额定短路开断电流（kA）额定电流（A）额定电压（kV）派生代号（电流互感器外置）设计序号户外真空断路器Z W 7 - 40.5 / □ - □AZW7A-40.5户外高压交流真空断路器高压电器071ZW7A-40.5断路器主要技术参数与特性参数户外高压交流真空断路器072外形尺寸与安装尺寸订货须知订货时要说明产品的型号、名称、数量、额定电流、额定开断电流、所配电流互感器电流比、操作方式及操作电压等。

1、绝缘支柱2、电流互感器3、安装支架4、机构箱ZW7A-40.5型断路器中置式外形尺寸图ZW7A-40.5户外高压交流真空断路器高压电器073。

zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

描述：一、产品概述CHZ7-40.5户外高压真空自动重合器（以下简称重合器）是由真空断路器和重合器控制器配置而成的新型重合器。

微机保护功能具有速断、延时速断、过流三段式保护功能，灵活整定，定时限的快慢特性，用户可设置保护定值和延时。

备用保护值自动切换功能。

冷负荷自动延时功能，重合闸功能最多可设定3次重合闸，自由选择重合次数和不同重合闸间隔。

产品集测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点，适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

可适用于35kV变电站的新建与改造，城农网35kV线路的新建与改造，油田、矿山35kV配电线路，工矿企业35kV开闭和自动化铁路35kV干线等。

二、使用的环境及条件2.1环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2.2海拔：不超过1000m;2.3风压：不超过700Pa(相当于风速34/m/s)；2.4空气污秽程度：Ⅲ极。

三、重要的技术参数四、智能重合控制器4.1概述ZCW-12系列智能重合控制器是采用现代微电子技术和通讯技术等多种高新技术设计的新型高压交流自动重合器控制装置。

它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。

广泛应用于城网和农网中，它对6-35kV高压架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。

ZCW-12系列智能重合控制器适用于各类配电系统，无需后台即可实现配电网自动化的基本功能，也可作为后台系统的配网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

4.2使用环境条件4.2.1工作环境温度范围为-30℃~+70℃(宽温型-40℃~+85℃)。

适用范围ZW7-40.5户外高压交流真空断路器，具有性能安全可靠、维护简便、检修周期长等优点。

由于采用填充新型绝缘材料，达到了灭弧室外侧及瓷套内壁无凝露。

互感器置于机构箱内的整体结构，方便了安装。

而且还避免了其他开关的油、气体泄露和毒性问题。

由于该断路器的动、静触头密封在真空灭弧室内，利用真空作为绝缘介质和灭弧介质，因而具备一系列其他类型开关无法比拟的优点。

所以该产品是取代DW多油断路器的理想产品。

本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路器，该型式断路器外形长度尺寸比原断路器减少260mm，适用于空间位置较小的地方安装。

该产品适用于40.5kV、50Hz三相配电系统，作为分、合负荷电流、过载电流及短路电流之用。

型号及其含义使用环境条件1、环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2、海拔：不超过1000m;3、风压：不超过700Pa(相当于风速34/m/s)；4、空气污秽程度：Ⅲ极。

Z W 7 - 40.5 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)设计序号户外真空断路器ZW7-40.5户外高压交流真空断路器068主要技术参数ZW7-40.5户外高压交流真空断路器表2高压电器069外形及安装尺寸1、外形尺寸2、安装尺寸a. 安装尺寸如图示b. 安装基础尺寸图订货须知订货时应提供下列技术参数：1、产品型号名称及数量；2、额定电流、额定电压；3、额定短路开断电流、操作电压；4、互感器配置情况；5、备品备件名称及数量；6、有无其它特殊要求。

1、瓷瓶2、互感器室3、安装架 4、机构箱ZW7-40.5户外高压交流真空断路器070。

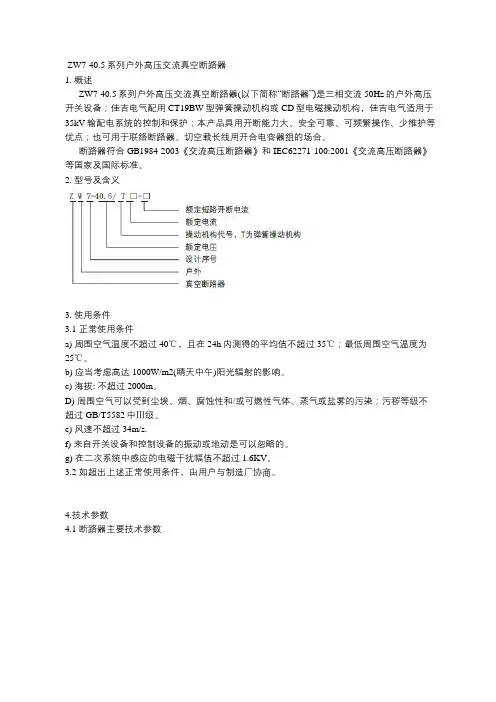

ZW7-40.5系列户外高压交流真空断路器1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；佳吉电气配用CT19BW型弹簧操动机构或CD型电磁操动机构，佳吉电气适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2 如超出上述正常使用条件，由用户与制造厂协商。

4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32-12G/1250-20ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。

适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。

zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

•主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5触头开距mm 9±1触头超程2±0.5平均分闸速度m/s 1.2±0.3平均合闸速度0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8ZW8-12/630-20ZW8-12G/630-20ZW8-12/1250-25ZW8-12G/1250-25ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

编号设备名称型号型号备注单位数量单价(一) 送出线路35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V，提供电流比，准确级次台 2 55000组 2 9900 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

组 2 9300 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带单接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

干式电流互感器LZZW-35 500/5A,0.2S/0.5/10P10/10P10 组 2 28500台 2 电容式电压互感器TYD35/-0.01H(二)升压站内35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V 台 1 55000 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

主刀、接地刀:配手动操作机构,三相联组 1 9900动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

组 1 9300 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带单接地刀。

主刀、接地刀:配手动操作机构,三相联动。

配电磁锁，交流220V。

主刀地刀附8动合8动断辅助触点。

干式电流互感器LZZW-35 250/5A,0.2S/0.5/10P10/10P10 组 1 28500 干式电压互感器JDZXW-35组 1 2700035/，0.1/，0.1/，0.1/3；0.2/0.5/3P户外高压限流熔断器RXW0-35/0.5 只 3 600 避雷器YH5WZ-51/134 附在线监测仪组 1 6600 (三) 主变压器电力变压器S11-1250/38.5/0.4温度保护、瓦斯保护、压力释放保护编号设备名称型号型号备注单位数量单价(一) 送出线路35kV设备真空断路器ZW7-40.5 1600A/40kA，控制电压：DC220V，提供电流比，准确级次台 1 55000组 1 9900 隔离开关GW4-40.5/630A 40.5kV,25kA(3s)，带双接地刀。

ZW7-40.5户外高压交流真空断路器产品概述一：ZW7-40.5户外高压交流真空断路器产品概述：佳吉电气1.1 三相交流50Hz，额定电压40.5kV户外高压开关设备；1.2 广泛适用于城网及农网35kV配电系统，作为分、合负荷电流、短路电流、过载电流及其它类似场所的保护之用。

1.3 执行标准：GB1984-2003《高压交流断路器》。

IEC62271-100《高压交流断路器》。

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》。

DL/T402-2007《高压交流断路器订货技术条件》。

GB/T311.2-2002《高压输配电设备的绝缘配合使用导则》。

二：ZW7-40.5户外高压交流真空断路器产品型号：三：ZW7-40.5户外高压交流真空断路器技术特点：◆采用高度密封的三相支柱，全封闭结构。

◆真空灭弧，开断性能好，安全可靠性高。

◆真空灭弧室安装在高强瓷支柱内，灭弧室与瓷瓶间填充高强绝缘硅脂，密封性能好，抗老化，耐高压；有效解决了凝露问题，避免充气或充油所致缺陷。

◆箱体内置温湿度控制器及自动投切加热器，防止电器元件受潮，确保在高海拔和低温环境中正常运行。

◆电流互感器可内置或外置，可配置多绕组，精度高，容量大。

◆可加装涌流控制器，实现防涌流、过流、速新保护功能于一体。

◆结构有侧装式和中置式供用户选型。

四：ZW7-40.5户外高压交流真空断路器认证标准：GB 1984-2003 GB/T 11022-1999 IEC 62271-100 GB/T 311.2-2002 DL/T 402-2007五：ZW7-40.5户外高压交流真空断路器订货须知：。

ＺＷ７-４０.５户外高压真空断路器安装使用说明书1 概述1.1产品型号、名称、规格- 20、25、31.5Z W7- 40.5／12501600额定短路开断电流（KA）额定电流（A）额定电压（kV）设计序号户外真空断路器1.2 产品的主要用途和适用范围ZW7-40.5型户外高压真空断路器适用于最高工作电压为40.5kV 的三相交流（50HZ）电力系统中，它可供工矿企业，发电厂及变电站做保护和控制之用，并适用于各种频繁操作场所。

本断路器符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》；GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3855-1996《3.6-40.5kV户内交流高压真空断路器》的要求。

1.3使用环境条件a)环境温度不高于+40℃，不低于-40℃；b) 海拔高度不超过1000m；c) 空气相对湿度日平均值不大于95%，月平均值不大于90%；d) 地震烈度不超过8度；e) 空气污秽等级：Ⅲ级。

1.4产品外形见图1,传动结构见图22 结构及工作原理2.1 本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上（如图1）。

2.2 操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。

2.3 本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。

2.4传动机构，包括绝缘拉杆、拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。

2.5断路器工作原理2.5.1动作原理操作机构合闸线圈通电时，与机构主轴配钻的拐臂拉动连杆运动，使绝缘杆11（图2）向下运动，带动拐臂5及8绕轴运动，使导杆7向上运动，从而实现合闸动作，同时分闸弹簧储能，当分闸线圈通电时，连杆机构脱扣，分闸弹簧带动各连杆，实现与合闸过程相反的方向运动，实现断路器分闸目的。

1.概述1.1产品型号及名称ZW7-40.5型户外高压真空断路器。

1.2产品用途ZW7-40.5型户外高压真空断路器用于交流50Hz、40.5kV的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。

1.3该断路器符合国家标准GB1984-2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。

1.4断路器的主要特点a．采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b．结构简单，免维护，不检修周期长；c．绝缘性能好，抗污秽能力强；d．可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；e．内装电流互感器计量精度达0.2级，可实现三相差动保护；f．内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。

1.5断路器使用条件A．周围空气温度上限+40℃下限一般地区-30℃，高寒地区-40℃；B．海拔不超过1000m；C．风压不超过700Pa（相当于风速34m/s）；D．地震烈度不超过8度；E．空气污秽程度I I I级1.6产品外形尺寸见附图。

1.7技术参数见表1表1项目单位参数额定电压kV 40.5额定绝缘水平1min工频耐压干试kV95湿试（对地外绝缘）80 雷压冲击耐压（峰值）185额定电流 A 1250、1600、2000 额定短路开断电流kA 20、25、31.5额定操作顺序分~0.3~合分~180S~合分额定短路开断电流开断次数次20额定短路关合电流（峰值）kA 50、63、80额定峰值耐受电流额定短时耐受电流kA 20、25、31.5额定短路持续时间s 4机械寿命次10000额定操作电压及辅助回路额定电压V 交、直流220、110 动静触头允许磨损厚度mm 3重量kg 8001.8产品调整后技术参数见表2。

表2触头开距mm 20±2触头接触行程mm 4±1平均分闸速度m/s 1.5±0.2平均合闸速度m/s 0.7±0.2触头合闸弹跳时间ms ≤2三相合(分)闸同期性时差ms ≤2合闸时间ms ≤150分闸时间ms ≤60每相回路直流电阻µΩ≤100注:*每相回路直流电阻值不包括电流互感器电阻值。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

ZW7-40.5户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过3000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：℃级；☐储存温度-40℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/断路器外形图ZW7-40.5型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
