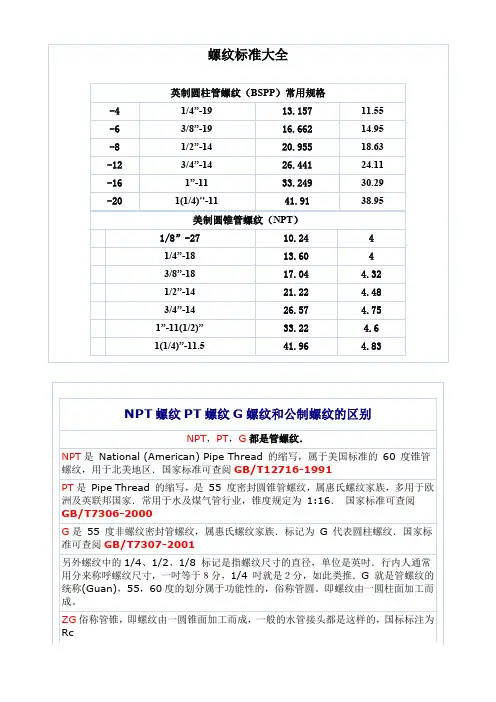

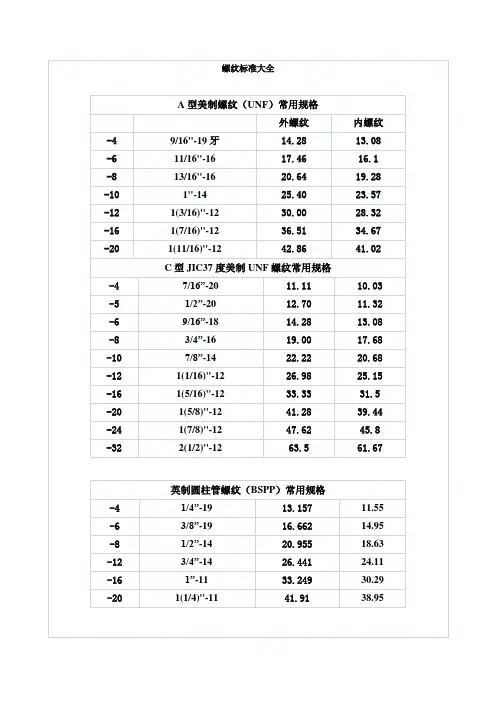

螺纹尺寸标准大全

英制管螺纹基本尺寸及公差（牙形角55º）BSPP之宇文皓月创作英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º)NPT公制螺纹基本尺寸及公差(牙形角60º)M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)6 0 09 1 872聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm 合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn 外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代每螺距p 牙型圆弧半基面上的基本直径基准有效锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 表（2）螺纹基本尺寸 (单位:mm)螺纹尺度的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)4 0 09 1 072 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、 12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn 液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

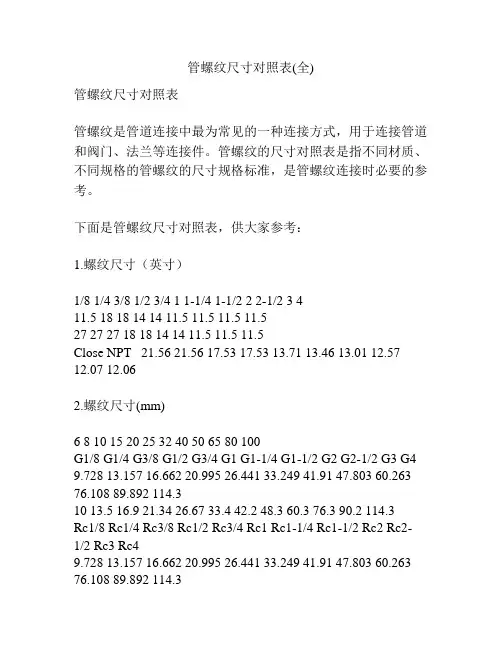

管螺纹尺寸对照表(全)管螺纹尺寸对照表管螺纹是管道连接中最为常见的一种连接方式，用于连接管道和阀门、法兰等连接件。

管螺纹的尺寸对照表是指不同材质、不同规格的管螺纹的尺寸规格标准，是管螺纹连接时必要的参考。

下面是管螺纹尺寸对照表，供大家参考：1.螺纹尺寸（英寸）1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 411.5 18 18 14 14 11.5 11.5 11.5 11.527 27 27 18 18 14 14 11.5 11.5 11.5Close NPT 21.56 21.56 17.53 17.53 13.71 13.46 13.01 12.57 12.07 12.062.螺纹尺寸(mm)6 8 10 15 20 25 32 40 50 65 80 100G1/8 G1/4 G3/8 G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 G3 G4 9.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.310 13.5 16.9 21.34 26.67 33.4 42.2 48.3 60.3 76.3 90.2 114.3Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1-1/4 Rc1-1/2 Rc2 Rc2-1/2 Rc3 Rc49.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.33.螺纹尺寸（牙距和牙深）英寸(mm) 牙距P(mm) 牙深h(mm)1/8（3.18mm） 0.907 2.7881/4（6.35mm） 0.722 3.1753/8（9.53mm） 0.656 3.5611/2（12.7mm） 0.518 3.9693/4（19.05mm） 0.518 5.3801（25.4mm） 0.410 6.3491-1/4（31.75mm） 0.410 7.1371-1/2（38.1mm） 0.354 7.6202（50.8mm） 0.322 9.5252-1/2（63.5mm） 0.262 10.9223（76.2mm） 0.262 12.3034（101.6mm） 0.209 15.494管螺纹尺寸对照表还有很多，上述只是其中一些常见的尺寸，不同行业对管螺纹的要求也有所不同，因此选购管螺纹连接件时需要根据具体情况来选择对应的管螺纹尺寸和材质。

GB/T 193-1981 普通螺纹直径与螺距系列(直径1~600mm)；GB/T 196-1981 普通螺纹基本尺寸(直径1~600mm)；GB/T 197-1981 普通螺纹公差与配合(直径1~355mm)；GB/T 2516-1981 普通螺纹偏差表(直径1~355mm)；GB/T 3934-1983 普通螺纹量规(NEQ ISO 1502-78)；GB/T 9145-1988 商品紧固件的中等精度普通螺纹极限尺寸(EQV ISO 965/2-80)；GB/T 9146-1988 商品紧固件的粗糙级精度普通螺纹极限尺寸；GB/T 10920-1989 普通螺纹量规型式和尺寸(NEQ ISO 3670-79)；GB/T 10932-1989 螺纹千分尺(NEQ ΓOCT4380-78)；GB/T 15756-1995 普通螺纹极限尺寸(NEQ DIN 13120/27-1983)；JB/T 1128-1999 间隙螺纹量规JB/T 3326-1999 量针；JB/T 7384.11-1994 紧固件螺母螺纹垂直规；JB/T 7912-1999 商品紧固件的普通螺纹选用系列(等效ISO 262：1973)(代替GB 9144-1988)；JB/T 7981-1999 螺纹样板(代替GB 9055-1988)；管螺纹GB/T 1414-1978 管路旋入端用普通螺纹尺寸系列；GB/T 1415-1992 米制锥螺纹(IDT ГOCT 25229-82)；GB/T 1581-1979 米制锥螺纹量规；GB/T 7306.1-2000 55°密封管螺纹第1部分: 圆柱内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7306.2-2000 55°密封管螺纹第2部分: 圆锥内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7307-2001 非螺纹密封的管螺纹(EQV ISO 228/1-2000)；GB/T 10922-1989 非螺纹密封的管螺纹量规(EQV ISO 228/2-80)；GB/T 12716-1991 60°圆锥管螺纹(EQV ANSI B1.20.1-83)；JB/T 10031-1999 用螺纹密封的管螺纹量规(参照ISO7/2-82)；梯形和锯齿形螺纹GB/T 5796.1-1986 梯形螺纹牙型(EQV ISO 2901-77)；GB/T 5796.2-1986 梯形螺纹直径与螺矩系列(EQV ISO 2902-77)；GB/T 5796.3-1986 梯形螺纹基本尺寸(EQV ISO 2904-77)；GB/T 5796.4-1986 梯形螺纹公差(EQV ISO 2903-77)；GB/T 8124-1987 梯形螺纹量规技术条件(NEQ DIN 103-73)；GB/T 8125-1987 梯形螺纹量规型式和尺寸(EQV ISO 3670-79)；GB/T 12359-1990 梯形螺纹极限尺寸；GB/T 13576.1-1992 锯齿形(3°、30°)螺纹牙型(NEQ DIN 513/1-85)；GB/T 13576.2-1992 锯齿形(3°、30°)螺纹直径与螺距系列(NEQ DIN 513/2-85)；GB/T 13576.3-1992 锯齿形(3°、30°)螺纹基本尺寸；GB/T 13576.4-1992 锯齿形(3°、30°)螺纹公差(NEQ DIN 513/3-85)；小螺纹、过渡和过盈配合螺纹GB/T 1167-1996 过渡配合螺纹；GB/T 1181-1998 过盈配合螺纹；GB/T 15054.1-1994 小螺纹牙型(NEQ ISO/R 1501-70)；GB/T 15054.2-1994 小螺纹直径与螺距系列(NEQ ISO/R 1501)；GB/T 15054.3-1994 小螺纹基本尺寸(NEQ ISO/R 1501-70)；GB/T 15054.4-1994 小螺纹公差(NEQ ISO/R 1501-70)；GB/T 15054.5-1994 小螺纹极限尺寸(NEQ ISO/R 1501-70)；专用螺纹GB/T 3103.4-1992 紧固件公差耐热用螺纹连接副；GB/T 4749-1993 石油钻杆接头螺纹量规(NEQ API SPEC7(89))；GB/T 5280-1985 自攻螺钉用螺纹(IDT ISO 1478-83)；GB/T 6482-1994 凿岩用波形螺纹连接钎杆；GB 8335-1998 气瓶专用螺纹；GB/T 8336-1998 气瓶专用螺纹量规；GB/T 9253.1-1999 石油钻杆接头螺纹(NEQ API Spec 7(第39版))；GB/T 9253.2-1999 石油天然气工业--套管、油管和管线管螺纹的加工、测量和检验(IDT API Spec 5B:1996的第14版)；GB/T 9253.8-1995 石油钻杆螺纹(NEQ ΓOCT 631-75)；GB/T 9253.9-1995 石油钻杆螺纹量规(NEQ ΓOCT 631-75)；GB 9765-1997 轮胎气门嘴螺纹(NEQ ISO 4570:1977)；GB/T 17194-1997 电气导管电气安装用导管的外径和导管与配件的螺纹(EQV IEC 423:1993)；GB/T 17449-1998 包装玻璃容器螺纹瓶口尺寸；GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求(IDT IEC 999:1990)；GB/T 18052-2000 套管、油管和管线管螺纹的测量和检验方法(IDT API RP 5B1:1999)；JB/T 2001.73-1999 水系统45°锯齿形螺纹牙型与基本尺寸；JB/T2886-1992 机床梯形螺纹丝杆、螺母技术条件(参照BS4185)；JB/T 5450-1991 光学仪器用短牙螺纹；JB/T5821-1991 铅酸蓄电池用普通螺纹公差与配合；JB/T6469-1992 汽轮机用倒锥外螺纹；JB/T 7398.3-1994 显微镜物镜螺纹；JB/T8240-1999 光学仪器用目镜螺纹(代替GB10158-1988)(EQV ΓOCT 5359-77)；JB/T8249.2-1999 照相机三脚架连接螺纹(非ISO1222:1987) (代替GB 9180-1988)；JB/T9313-1999 光学仪器特种细牙螺纹；JB/T9426.7-1999 16mm电影摄影物镜C型螺纹物镜座；GB/T 2350-1980 液压气动系统及元件活塞杆螺纹型式和尺寸系列；GB/T 2878-1993 液压元件螺纹连接油口型式和尺寸(NEQ ISO 6149-1980)；GB/T 8606-1988 液压快换接头螺纹连接尺寸及要求；GB/T 10192-1988 磁性氧化物制成的螺纹磁芯的尺寸(IDT IEC 221-66)；GB 13140.2-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立部件的带螺纹型夹紧件的连接器件的特殊要求(IDT IEC 998-2-1:1990)；GB/T 14038-1993 气缸气口螺纹(NEQ ISO 7180-1986)；GB/T 14171-1993 汽车气制动系管路螺纹孔和管接头外螺纹(NEQ ISO 4039)；JB/T 6377-1992 气动气口连接螺纹型式和尺寸；b) 螺纹刀具标准：GB/T 967-1994 螺母丝锥；GB/T 968-1994 丝锥螺纹公差(EQV ISO 2857/DAM1-84)；GB/T 969-1994 丝锥技术条件（NEQ ISO 8830-91）；GB/T 970.1-1994 圆板牙型式和尺寸（EQV ISO 2568-88）；GB/T 970.2-1994 圆板牙技术条件（NEQ ISO 2568-88）；GB/T 970.3-1994 圆板牙架型式和互换尺寸（EQV ISO 2568-88）；GB/T 971-1994 滚丝轮；GB/T 972-1994 搓丝板；GB/T 3464.1-1994 机用和手用丝锥(EQV ISO 529-75)；GB/T 3464.2-1994 长柄机用丝锥（EQV ISO 2283-72）；GB/T 3464.3-1994 短柄机用和手用丝锥（NEQ ISO 529-75）；GB/T 3466-1983 长柄螺母丝锥；GB/T 3506-1993 螺旋槽丝锥；GB3883.9-1991 手持式电动工具的安全电动攻丝机的专用要求；GB/T 6138.1-1997 攻丝前钻孔用阶梯麻花钻第1部分: 直柄阶梯麻花钻的型式和尺寸（EQV ISO 3439:1975）；GB/T 6138.2-1997 攻丝前钻孔用阶梯麻花钻第2部分: 莫氏锥柄阶梯麻花钻的型式和尺寸（EQV ISO 3438:1975）；GB/T 6139-1997 阶梯麻花钻技术条件（NEQ ISO/DIS 10899）；GB 10878-1999 气瓶锥螺纹丝锥；GB/T 10954-1989 机夹外螺纹车刀；GB/T 10955-1989 机夹内螺纹车刀；JB/T 3411.15-1999 切制螺纹夹头尺寸；JB/T 5217-1991 丝锥寿命的试验方法及其验收条件；JB/T 5611-1991 内容屑丝锥；JB/T 5612-1991 螺尖丝锥；JB/T 7428-1994 挤压丝锥；JB/T 8364.1-1996 60°圆锥管螺纹圆板牙；JB/T 8364.2-1996 60°圆锥管螺纹丝锥；JB/T 8364.3-1996 60°圆锥管螺纹丝锥技术规范；JB/T 8364.4-1996 60°圆锥管螺纹搓丝板；JB/T 8364.5-1996 60°圆锥管螺纹滚丝轮；JB/T 8824.1-1998 统一螺纹丝锥(参照ANSI B94.9-1987)；JB/T 8824.2-1998 统一螺纹丝锥螺纹公差(参照ANSI B94.9-1987)；JB/T 8824.3-1998 统一螺纹丝锥技术条件；JB/T 8824.4-1998 统一螺纹螺母丝锥；JB/T 8824.5-1998 统一螺纹圆板牙；JB/T 8824.6-1998 统一螺纹搓丝板；JB/T 8824.7-1998 统一螺纹滚丝轮；JB/T 8825.1-1998 惠氏螺纹丝锥(参照ISO 529-1993)；JB/T 8825.2-1998 惠氏螺纹丝锥螺纹公差(参照BS 949.2-1979)；JB/T 8825.3-1998 惠氏螺纹丝锥技术条件(参照BS 949.2-1979)；JB/T 8825.4-1998 惠氏螺纹螺母丝锥；JB/T 8825.5-1998 惠氏螺纹圆板牙(参照BS 1127.1-1990)；JB/T 8825.6-1998 惠氏螺纹搓丝板；JB/T 8825.7-1998 惠氏螺纹滚丝轮；JB/T 9987-1999 攻丝前钻孔用麻花钻直径(等效ISO 2306-1972)；JB/T 9988.1-1999 高精度梯形螺纹拉削丝锥第1 部分：型式和尺寸；JB/T 9988.2-1999 高精度梯形螺纹拉削丝锥第2 部分：螺纹公差；JB/T 9988.3-1999 高精度梯形螺纹拉削丝锥第3 部分：技术条件；JB/T 9989.1-1999 梯形螺纹丝锥第1 部分：型式和尺寸；JB/T 9989.2-1999 梯形螺纹丝锥第2 部分：螺纹公差；JB/T 9989.3-1999 梯形螺纹丝锥第3 部分：技术条件；JB/T 9994-1999 55°圆柱管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9995-1999 55°圆柱管螺纹丝锥螺纹公差(非等效ISO 5969-1979)；JB/T 9996-1999 55°圆锥管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9997-1999 55°圆柱管螺纹圆板牙(非等效ISO 4231-1987)；JB/T 9998-1999 55°圆锥管螺纹圆板牙(非等效ISO 4230-1987)；JB/T 9999-1999 55°圆锥管螺纹搓丝板；JB/T 10000-1999 55°圆锥管螺纹滚丝轮(参照ГOCT9539-72)；JB/T 10001-1999 六方板牙；JB/T 54881-1999 手用丝锥产品质量分等；JB/T 54882-1999 机用丝锥产品质量分等；JB/T 54883-1999 圆板牙产品质量分等；JB/T 54884-1999 滚丝轮产品质量分等；JB/T 54885-1999 搓丝板产品质量分等；c) 螺纹设备标准：GB/T 6477.8-1986 金属切削机床术语螺纹加工机床；JB/T 1645-1991 自动冷镦、切边、搓丝机技术条件；JB/T 2858.1-1999 螺纹磨床参数；JB/T 2858.2-1999 螺纹磨床系列型谱；JB/T 2858.3-1999 螺纹磨床精度检验；JB/T 2858.4-1999 螺纹磨床技术条件；JB/T 3056-1991 自动搓丝机基本参数；；JB/T 3591-1991 自动搓丝机精度；；JB/T 5201-1991 滚丝机基本参数；JB/T 5201.1-1999 滚丝机动性精度；JB/T 5201.2-1999 滚丝机技术条件；JB/T 5573-1991 螺纹铣床精度；JB/T 6348-1992 攻丝机技术条件；JB/T 6585-1993 立式螺母攻丝机精度；JB/T 6586-1993 卧式螺母攻丝机精度；JB/T 6605-1993 螺纹铣床技术条件；JB/T 7423.1-1994 攻丝机参数；JB/T 7423.2-1994 攻丝机系列型谱；JB/T 8600.1-1997 台式攻丝机精度检验；;JB/T 8602-1997 立式攻丝机精度检验；JB/T 9926.1-1999 内螺纹磨床精度检验；JB/T 9926.2-1999 内螺纹磨床技术；JB/T 9927.1-1999 短螺纹铣床精度检验；JB/T 9927.2-1999 短螺纹铣床技术条件；d) 螺纹配套标准：GB/T 2-1985 紧固件外螺纹零件的末端(EQV ISO 4753-83)；GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角(EQV ISO 3508:1976)；GB/T 3106-1982 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度(EQV ISO 888-76)；GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法(EQV ISO 6410-1993)；GB/T 5267-1985 螺纹紧固件电镀层；GB/T 13682-1992 螺纹紧固件轴向载荷疲劳试验方法(NEQ ISO 3800-77)；GB/T 14791-1993 螺纹术语(NEQ ISO 5408-83)；GB/T 16823.1-1997 螺纹紧固件应力截面积和承载面积(EQV JIS B1082:1987)；GB/T 16823.2-1997 螺纹紧固件紧固通则(EQV JIS B1083-1990)；GB/T 16823.3-1997 螺纹紧固件拧紧试验方法(EQV JIS B1084:1987)；JB/T 9193-1999 搓（滚）制普通螺纹前的毛坯直径。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1. 0.249 20.955 19.793 18.631 8.2 13.2 3/4 14 1.814 1. 0.249 26.441 25.279 24.117 9.5 14.5 1 11 2.309 1.479 0.317 33.249 31.770 30.291 10.4 16.8 1.1/4 11 2.309 1.479 0.317 41.910 40.431 38.952 12.7 19.11.1/2 112.309 1.479 0.317 47.803 46.324 44.845 12.7 19.12 11 2.309 1.479 0.317 59.614 58. 56.656 15.9 23.42.1/2 11 2.309 1.479 0.317 75.184 73.705 72.226 17.5 26.73 11 2.309 1.479 0.317 87.884 86.405 84.926 20.6 29.83.1/2 11 2.309 1.479 0.317 100.330 98.851 97.372 22.2 31.44 11 2.309 1.479 0.317 113.030 111.551 110.072 25.4 35.85 11 2.309 1.479 0.317 .430 136.951 .472 28.6 40.16 11 2.309 1.479 0.317 163.830 .351 160.872 28.6 40.1锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R4 4"113.032.30911111.551110.0721.479R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D1锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺距标准尺寸规格表一、公制螺纹（M）1. 粗牙螺纹M1：螺距0.25mm。

M1.2：螺距0.25mm。

M1.6：螺距0.35mm。

M2：螺距0.4mm。

M2.5：螺距0.45mm。

M3：螺距0.5mm。

M4：螺距0.7mm。

M5：螺距0.8mm。

M6：螺距1mm。

M8：螺距1.25mm。

M10：螺距1.5mm。

M12：螺距1.75mm。

M14：螺距2mm。

M18：螺距2.5mm。

M20：螺距2.5mm。

M22：螺距2.5mm。

M24：螺距3mm。

M27：螺距3mm。

M30：螺距3.5mm。

M33：螺距3.5mm。

M36：螺距4mm。

M39：螺距4mm。

M42：螺距4.5mm。

M45：螺距4.5mm。

M48：螺距5mm。

M52：螺距5mm。

M56：螺距5.5mm。

M60：螺距5.5mm。

2. 细牙螺纹M8×1：螺距1mm（细牙，与粗牙M8螺距1.25mm不同）。

M10×1：螺距1mm；M10×1.25（也是细牙的一种）。

M12×1：螺距1mm；M12×1.25；M12×1.5。

一般细牙螺纹的螺距比同规格粗牙螺纹螺距小，在一些需要精密调节或薄壁零件连接等场合使用。

二、英制螺纹1. 惠氏螺纹（BSW、BSF）1/4 20 BSW：表示公称直径为1/4英寸，每英寸20牙，螺距为1.27mm （25.4÷20）。

5/16 18 BSW：公称直径5/16英寸，每英寸18牙，螺距1.411mm（25.4÷18）。

3/8 16 BSW：公称直径3/8英寸，每英寸16牙，螺距1.588mm（25.4÷16）。

7/16 14 BSW：公称直径7/16英寸，每英寸14牙，螺距1.814mm（25.4÷14）。

12）。

9/16 12 BSF（细牙惠氏螺纹）：公称直径9/16英寸，每英寸12牙，螺距2.117mm。

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

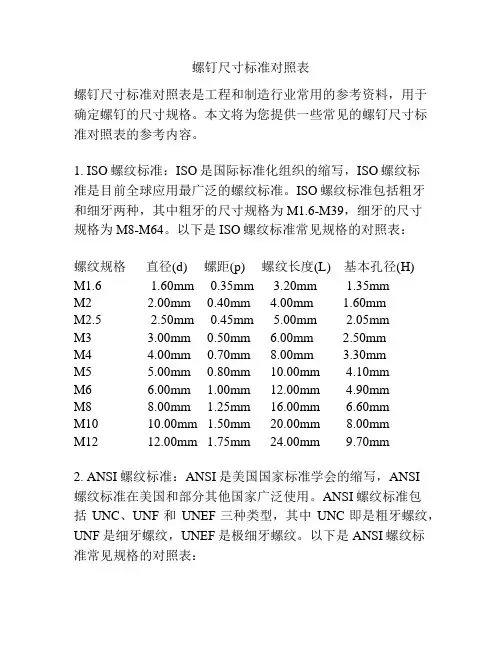

螺钉尺寸标准对照表螺钉尺寸标准对照表是工程和制造行业常用的参考资料，用于确定螺钉的尺寸规格。

本文将为您提供一些常见的螺钉尺寸标准对照表的参考内容。

1. ISO螺纹标准：ISO是国际标准化组织的缩写，ISO螺纹标准是目前全球应用最广泛的螺纹标准。

ISO螺纹标准包括粗牙和细牙两种，其中粗牙的尺寸规格为M1.6-M39，细牙的尺寸规格为M8-M64。

以下是ISO螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)M1.6 1.60mm 0.35mm 3.20mm 1.35mmM2 2.00mm 0.40mm 4.00mm 1.60mmM2.5 2.50mm 0.45mm 5.00mm 2.05mmM3 3.00mm 0.50mm 6.00mm 2.50mmM4 4.00mm 0.70mm 8.00mm 3.30mmM5 5.00mm 0.80mm 10.00mm 4.10mmM6 6.00mm 1.00mm 12.00mm 4.90mmM8 8.00mm 1.25mm 16.00mm 6.60mmM10 10.00mm 1.50mm 20.00mm 8.00mmM12 12.00mm 1.75mm 24.00mm 9.70mm2. ANSI螺纹标准：ANSI是美国国家标准学会的缩写，ANSI螺纹标准在美国和部分其他国家广泛使用。

ANSI螺纹标准包括UNC、UNF和UNEF三种类型，其中UNC即是粗牙螺纹，UNF是细牙螺纹，UNEF是极细牙螺纹。

以下是ANSI螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)#2-56 0.086" 0.056" 0.120" 0.075"#4-40 0.112" 0.070" 0.140" 0.093"#6-32 0.138" 0.079" 0.190" 0.117"#8-32 0.164" 0.079" 0.250" 0.145"#10-24 0.190" 0.079" 0.310" 0.174"1/4-20 0.250" 0.050" 0.375" 0.217"5/16-18 0.312" 0.058" 0.500" 0.279"3/8-16 0.375" 0.062" 0.625" 0.342"3. DIN螺纹标准：DIN是德国的标准化组织。

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
