度管螺纹标准尺寸对照表[1]

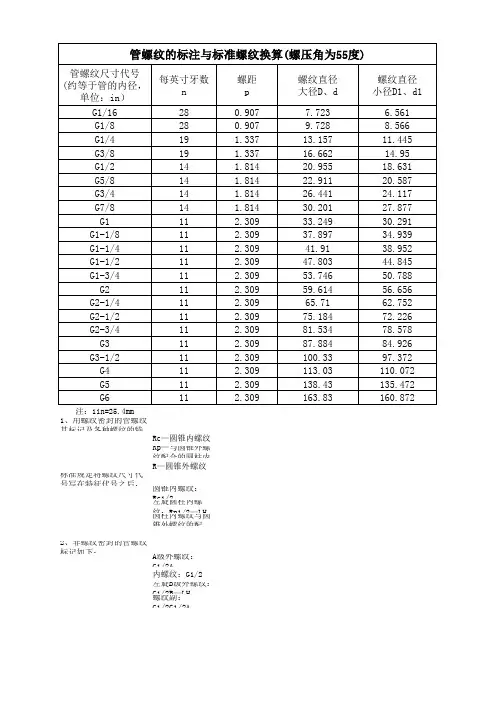

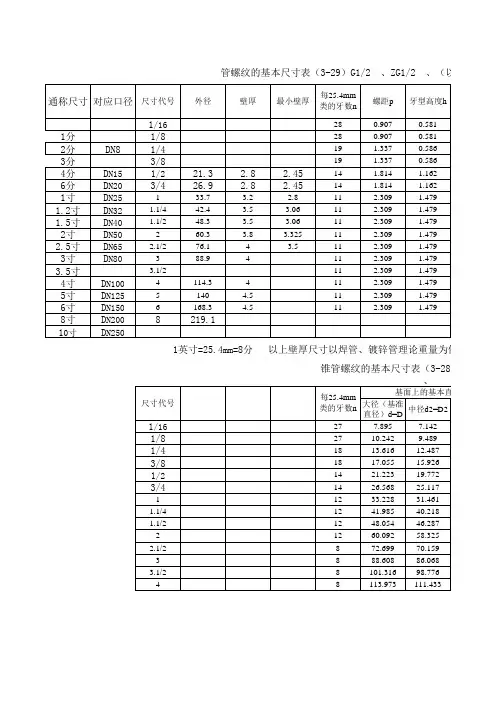

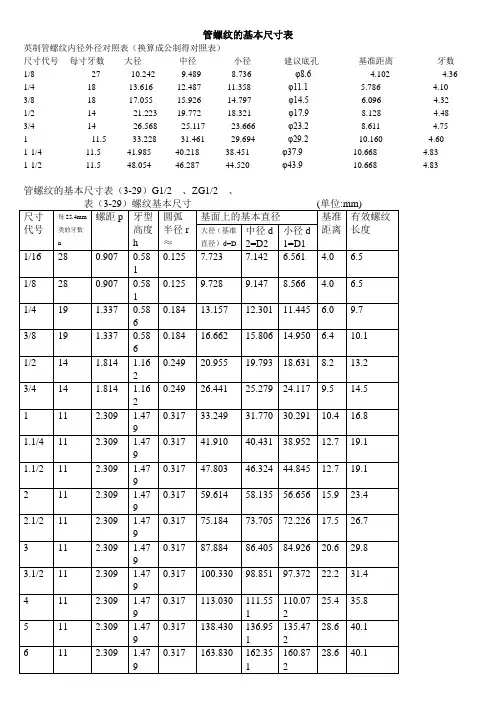

管螺纹的基本尺寸表英制管螺纹内径外径对照表（换算成公制得对照表）尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48 3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83管螺纹的基本尺寸表（3-29）G1/2 、ZG1/2 、锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 、A型美制螺纹（UNF）常用规格外螺纹内螺纹-4 9/16"-19牙14.28 13.08-6 11/16''-16 17.46 16.1-8 13/16''-16 20.64 19.28-10 1''-14 25.40 23.57-12 1(3/16)''-12 30.00 28.32-16 1(7/16)''-12 36.51 34.67-20 1(11/16)''-12 42.86 41.02英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.117 7/8 14 1.814 30.201 27.877 1 11 2.309 33.249 30.291 1-1/8 11 2.309 37.897 34.939 1-1/4 11 2.309 41.91 38.952 1-1/2 11 2.309 47.803 44.845 1-3/4 11 2.309 53.746 50.788 2 11 2.309 59.614 56.656 2-1/4 11 2.309 65.71 62.752 2-1/2 11 2.309 75.184 72.226 2-3/4 11 2.309 81.534 78.578 3 11 2.309 87.884 84.926 3-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2。

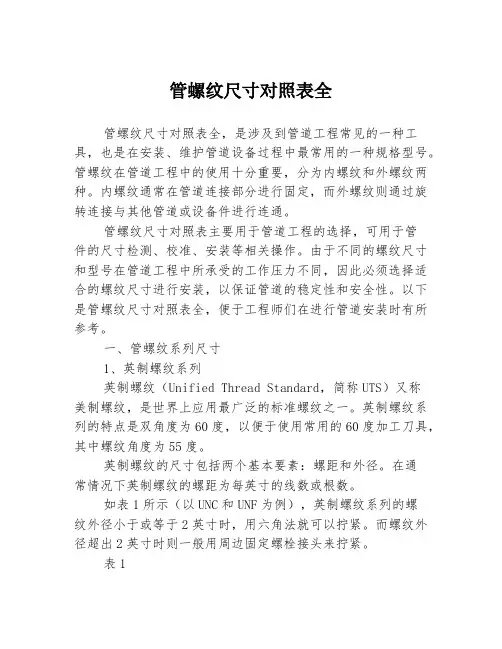

管螺纹尺寸对照表全管螺纹尺寸对照表全，是涉及到管道工程常见的一种工具，也是在安装、维护管道设备过程中最常用的一种规格型号。

管螺纹在管道工程中的使用十分重要，分为内螺纹和外螺纹两种。

内螺纹通常在管道连接部分进行固定，而外螺纹则通过旋转连接与其他管道或设备件进行连通。

管螺纹尺寸对照表主要用于管道工程的选择，可用于管件的尺寸检测、校准、安装等相关操作。

由于不同的螺纹尺寸和型号在管道工程中所承受的工作压力不同，因此必须选择适合的螺纹尺寸进行安装，以保证管道的稳定性和安全性。

以下是管螺纹尺寸对照表全，便于工程师们在进行管道安装时有所参考。

一、管螺纹系列尺寸1、英制螺纹系列英制螺纹（Unified Thread Standard，简称UTS）又称美制螺纹，是世界上应用最广泛的标准螺纹之一。

英制螺纹系列的特点是双角度为60度，以便于使用常用的60度加工刀具，其中螺纹角度为55度。

英制螺纹的尺寸包括两个基本要素：螺距和外径。

在通常情况下英制螺纹的螺距为每英寸的线数或根数。

如表1所示（以UNC和UNF为例），英制螺纹系列的螺纹外径小于或等于2英寸时，用六角法就可以拧紧。

而螺纹外径超出2英寸时则一般用周边固定螺栓接头来拧紧。

表1分类|型号|常用规格UNC|粗牙联合螺纹Unified Coarse Thread|#4~4英寸UNF|细牙联合螺纹Unified Fine Thread|#10~4英寸UNEF|极细牙联合螺纹Unified Extra FineThread|#4~1.5英寸UNW|特粗牙联合螺纹Unified National Extreme Thread|1.5~4英寸UNS|特粗牙联合螺纹Unified Special Thread|#10~4英寸UNJ|特紧牙联合螺纹Unified National JetThread|3/8~3英寸2、公制螺纹系列公制螺纹是以公制毫米为单位的螺纹。

其特点是角度为60度，常用于汽车、航空、电子等行业中，具有世界认可的国际标准。

螺纹根本尺寸对比表（以及螺纹底孔相干尺寸）参照机械设计师首册编制OPMSM2005年7月螺纹代号Thread code一.英制螺纹（螺纹牙型角55度）BSW——英国尺度惠氏螺纹（粗牙）BSF——英国尺度惠氏螺纹（细牙）G——直管螺纹(外螺纹分A.B两级即在螺纹中径公役有所差别,丝锥分G.G-D)非密封性螺纹R——锥管外螺纹（旧代号ZG;KG）RC——锥管内螺纹（旧代号ZG;KG）二.美制螺纹（螺纹牙型角60度）UNC——同一制粗牙螺纹（代替NC）UNF——同一制细牙螺纹（代替NF）UNEF——同一制超细牙螺纹UN——同一制不变螺距螺纹UNS——同一制特别螺纹三.美制螺纹（螺纹牙型角60度）NPT——一般用处锥管螺纹（旧代号Z.K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹NPSM——装备上自由合营,机械衔接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四.米制螺纹（螺纹牙型角60度,斜角为1°47'24"即1：16）ZM——米制锥管螺纹五.其它螺纹SM——缝纫机螺纹（螺纹牙型角60度,平顶.螺纹底部为园弧形）PZ——气瓶螺纹5V1至20V1——气门芯螺纹（螺纹牙型角60度,平顶.螺纹底部为园弧形）六.管螺纹（螺纹牙型角55度,螺纹顶.底部为园弧形约）RC——圆锥内螺纹（螺纹牙型角55度,斜角为1°47'即1：16）RP——圆柱内螺纹（螺纹牙型角55度）R——圆锥外螺纹（螺纹牙型角55度,斜角为1°47'即1：16）七.通俗螺纹（螺纹牙型角60度）M——通俗螺纹代号八.特别螺纹Tr——梯形螺纹（螺纹牙型角30度）B——锯齿形螺纹（牙型角30×30度）有用长度基面长度外径(d) 中径(d2) 内径(d1)911 612 6151719 1122 1323 1426 16303238本螺纹基面上各直径等于圆柱螺纹的各响应直径3/4″斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径每英寸牙螺距管子外径（d) 管接头螺纹内径（d1') 牙型高度(h1)（英寸）数（n)(t) 名义尺寸最大外径最小外径名义尺寸最大内径最小内径1/8 281/4 193/8 191/2 145/8 143/4 147/8 141 111-1/4 111-3/8 111-1/2 11 45 1-3/4 112 112-1/2 113 11外径d由公称直径所决议斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径（英寸）每英寸牙数（n)螺距(t)螺纹长度基面上螺纹直径牙型高度(h1) 有用长度基面长度外径(d)中径(d2)内径(d1)1/16 271/8 27 71/4 183/8 181/2 143/4 14 141 11-1/21-1/4 11-1/2 181-1/2 11-1/22 11-1/2 19外径d由公称直径所决议3/8″斜角（φ）1°47'24″锥角（2tgφ)=1:16公称直径每寸牙数螺距(t)外螺纹外径内螺纹内径选用钻头名义尺寸最大尺寸最小尺寸名义尺寸最大尺寸最小尺寸3/16″24 Φ1/4″20 Φ5/16″18 Φ3/8″16 Φ7/16″14 Φ1/2″12 Φ9/16″12 Φ5/8″11 Φ3/4″10 Φ7/8″9 Φ1″8 Φ22 1-1/8″71-1/4″71-3/8″ 61-1/2″ 61-3/4″ 51-7/8″2″内螺纹（d＇）公称直径 3/4″=19.05 mm外螺纹（d1）内径 d＇-1.28 t 3/4″=19.05 -1.28 * 2.54=15.79 mm 外螺纹（d1＇）内径 d＇-1.134 t 3/4″=19.05 -1.134 * 2.54=16.16 mm公称直径（英寸）每英寸牙数（n)螺距(t) 外螺纹外径内螺纹内径名义尺寸名义尺寸11/16 143/8 207/8 11 22 5/8 143/4 121/4 261/2 161 10内螺纹d'（公称直径）外螺纹d1=内径=d'-1.28t 3/4″内螺纹d1=内径=d'-1.134t 3/4″3/4″。

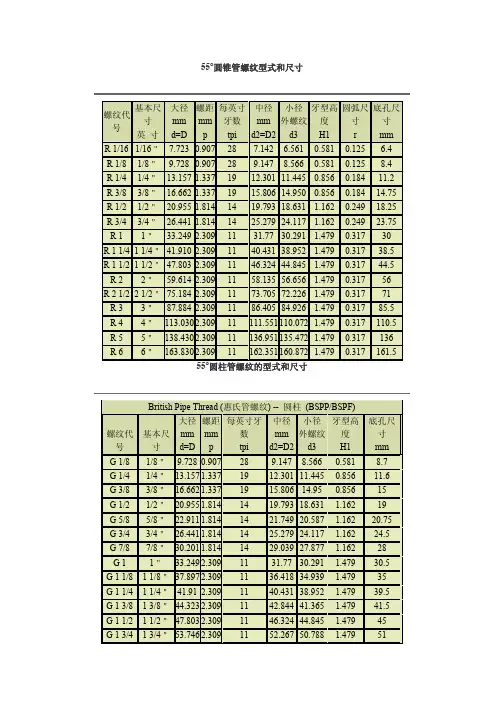

55°圆锥管螺纹型式和尺寸螺纹代号基本尺寸英寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1圆弧尺寸r底孔尺寸mmR 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6.4 R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8.4 R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11.2 R 3/8 3/8＂16.662 1.337 19 15.806 14.950 0.856 0.184 14.75 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18.25 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23.75 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂41.910 2.309 11 40.431 38.952 1.479 0.317 38.5 R 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 1.479 0.317 44.5 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85.5 R 4 4＂113.030 2.309 11 111.551 110.072 1.479 0.317 110.5 R 5 5＂138.430 2.309 11 136.951 135.472 1.479 0.317 136 R 6 6＂163.830 2.309 11 162.351 160.872 1.479 0.317 161.555°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高度H1底孔尺寸mmG 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15 G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19 G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28 G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂37.897 2.309 11 36.418 34.939 1.479 35 G 1 1/4 1 1/4＂41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂47.803 2.309 11 46.324 44.845 1.479 45 G 1 3/4 1 3/4＂53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57 G 2 1/4 2 1/4＂65.71 2.309 11 64.231 62.752 1.479 63 G 2 1/2 2 1/2＂75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂81.534 2.309 11 80.055 78.576 1.479 79 G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂93.98 2.309 11 92.501 91.022 1.479 91 G 3 1/2 3 1/2＂100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16＂BSW 1.587 0.423 60 1.315 1.050 0.270 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.90 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.50 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.20 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.70 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.50 1/4＂BSW 6.350 1.270 20 5.537 4.724 0.813 5.10 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.50 3/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.90 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.20 1/2＂BSW 12.700 2.117 12 11.345 9.990 1.355 10.40 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.40 3/4＂BSW 19.051 2.540 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.400 3.175 8 23.368 21.335 2.033 22.00 1 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.50 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.100 4.233 6 35.391 32.680 2.711 33.50 1 5/8＂BSW 41.277 5.080 5 38.024 34.771 3.253 35.50 1 3/4＂BSW 44.452 5.080 5 41.199 37.946 3.253 38.50 1 7/8＂BSW 47.627 5.645 4 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.502 1/4＂BSW 57.152 6.350 4 53.086 49.020 4.066 50.00 2 1/2＂BSW 63.502 6.350 4 59.436 55.370 4.066 56.00 2 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.50 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 68.00 3 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 80.00 3 3/4＂BSW 95.254 8.467 3 89.832 84.410 5.422 85.50 4＂BSW 101.604 8.467 3 96.182 90.760 5.422 92.00 4 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 98.00 4 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.990 5.657 104.20 4 3/4＂BSW 120.665 9.237 2 3/4 114.740 108.625 5.915 110.00 5＂BSW 127.005 9.237 2 3/4 121.090 115.176 5.915 116.50 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.50 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.50 5 3/4＂BSW 146.055 10.160 2 1/2 139.549 133.043 6.506 134.50 6＂BSW 152.406 10.160 2 1/2 145.900 139.394 6.506 141.00英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 4.763 0.794 32 4.255 3.747 0.508 4.00 7/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.60 1/4 BSF 6.350 0.977 26 5.725 5.100 0.625 5.30 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.10 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.80 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.30 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.70 1/2 BSF 12.700 1.588 16 11.684 10.668 1.017 11.10 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.70 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 14.00 11/16 BSF 17.463 1.814 14 16.300 15.137 1.162 15.50 3/4 BSF 19.050 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1 BSF 25.400 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.501 1/4 BSF 31.750 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.50 1 1/2 BSF 38.100 3.175 8 36.068 34.036 2.033 34.50 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 38.001 3/4 BSF 44.450 3.629 7 42.126 39.802 2.324 40.502 BSF 50.800 3.629 7 48.476 46.152 2.324 47.00 2 1/4 BSF 57.150 4.234 6 54.440 51.730 2.711 53.00 2 1/2 BSF 63.500 4.234 6 60.790 58.080 2.711 59.002 3/4 BSF 69.850 4.234 6 67.140 64.430 2.711 -3 BSF 76.200 5.08 5 72.946 69.692 3.253 - 3 1/4 BSF 82.550 5.085 79.296 76.042 3.253 - 3 1/2 BSF 88.900 5.645 4 1/2 85.285 81.670 3.614 -3 3/4 BSF 95.250 5.645 4 1/2 91.635 88.020 3.614 -4 BSF 101.600 5.645 4 1/2 97.985 94.370 3.614 - 4 1/4 BSF 107.950 6.35 4 103.886 99.822 4.066 -。
