各种标准螺纹尺寸(全面)

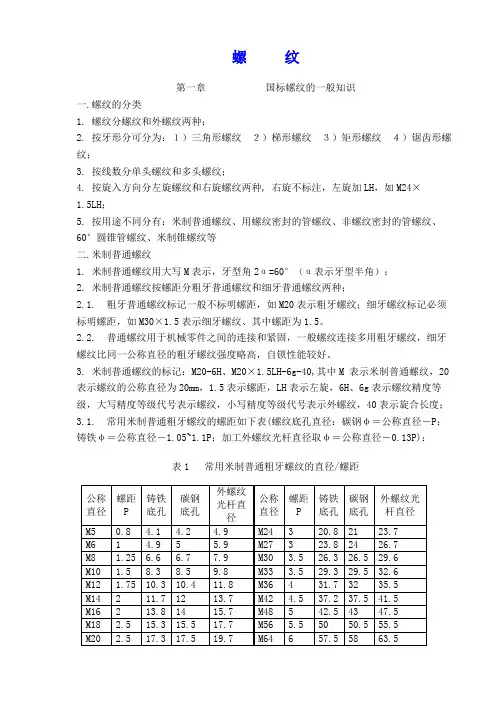

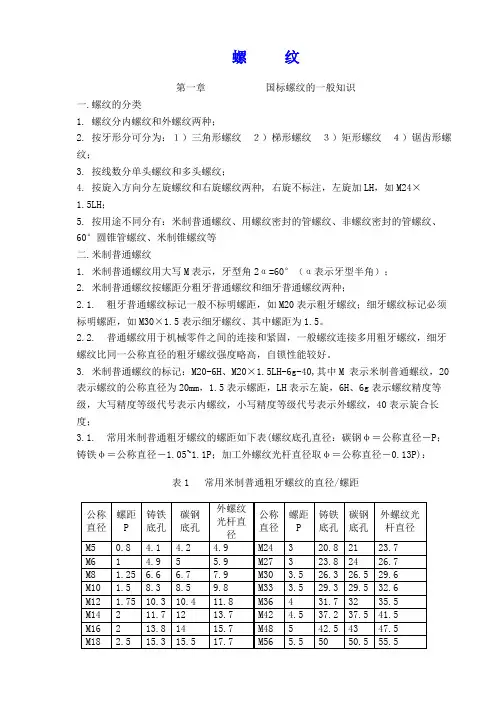

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

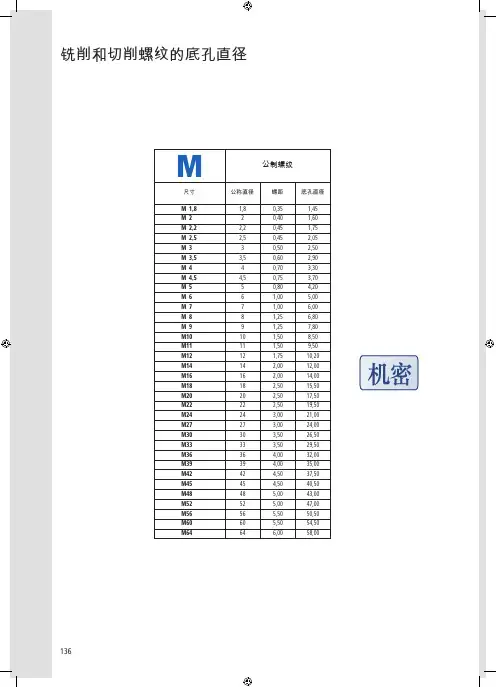

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱螺纹和圆锥外螺纹、圆锥螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

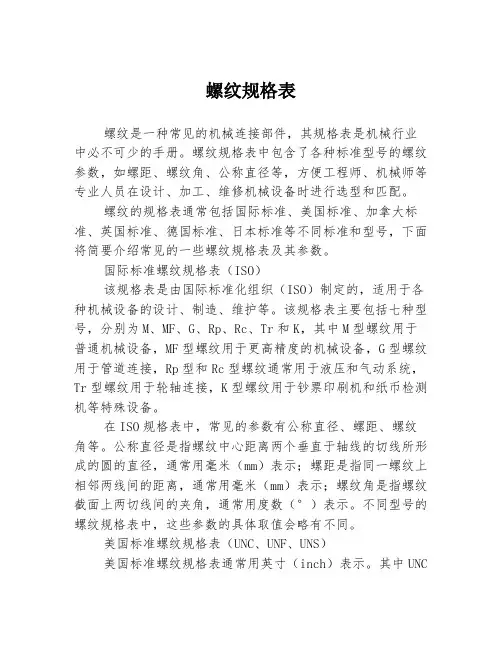

螺纹规格表螺纹是一种常见的机械连接部件，其规格表是机械行业中必不可少的手册。

螺纹规格表中包含了各种标准型号的螺纹参数，如螺距、螺纹角、公称直径等，方便工程师、机械师等专业人员在设计、加工、维修机械设备时进行选型和匹配。

螺纹的规格表通常包括国际标准、美国标准、加拿大标准、英国标准、德国标准、日本标准等不同标准和型号，下面将简要介绍常见的一些螺纹规格表及其参数。

国际标准螺纹规格表（ISO）该规格表是由国际标准化组织（ISO）制定的，适用于各种机械设备的设计、制造、维护等。

该规格表主要包括七种型号，分别为M、MF、G、Rp、Rc、Tr和K，其中M型螺纹用于普通机械设备，MF型螺纹用于更高精度的机械设备，G型螺纹用于管道连接，Rp型和Rc型螺纹通常用于液压和气动系统，Tr型螺纹用于轮轴连接，K型螺纹用于钞票印刷机和纸币检测机等特殊设备。

在ISO规格表中，常见的参数有公称直径、螺距、螺纹角等。

公称直径是指螺纹中心距离两个垂直于轴线的切线所形成的圆的直径，通常用毫米（mm）表示；螺距是指同一螺纹上相邻两线间的距离，通常用毫米（mm）表示；螺纹角是指螺纹截面上两切线间的夹角，通常用度数（°）表示。

不同型号的螺纹规格表中，这些参数的具体取值会略有不同。

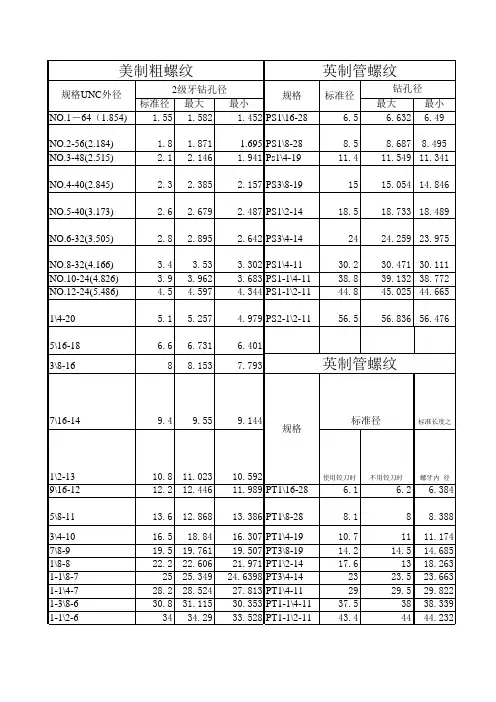

美国标准螺纹规格表（UNC、UNF、UNS）美国标准螺纹规格表通常用英寸（inch）表示。

其中UNC型螺纹为粗牙型，UNF型螺纹为细牙型，UNS型螺纹为不锈钢螺纹。

常见的参数有公称直径、螺距等。

加拿大标准螺纹规格表（CSA）该标准表主要适用于加拿大的工业制造，较为全面地覆盖了轻型和重型机械设备。

常见的参数有公称直径、螺距等。

英国标准螺纹规格表（BSW、BSF）英国标准螺纹规格表也用英寸表示，其中BSW型螺纹为粗牙型，BSF型螺纹为细牙型。

不同型号的规格表中，公称直径、螺距等参数值会不同。

德国标准螺纹规格表（DIN）德国标准螺纹规格表主要适用于德国的工业生产，较为全面地涵盖了轻型、重型和特种机械设备。

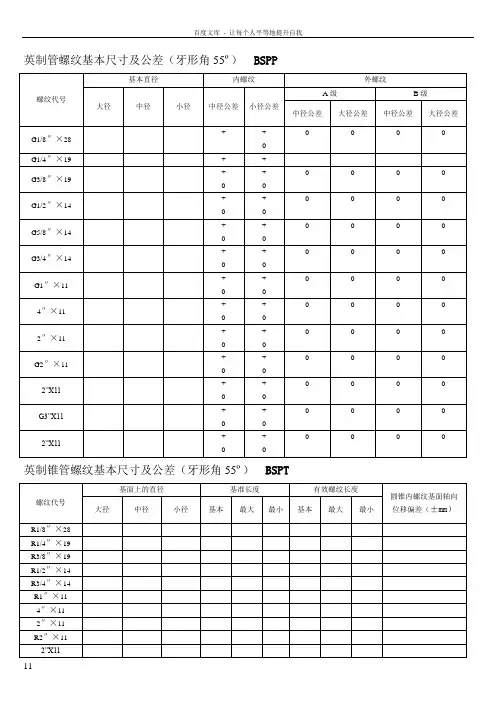

英制管螺纹基本尺寸及公差（牙形角55º）BSPP螺纹代号基本直径内螺纹外螺纹大径中径小径中径公差小径公差A级B级中径公差大径公差中径公差大径公差G1/8″×28 + +0 0 0 0G1/4″×19 + +G3/8″×19 ++0 0 0 0G1/2″×14 ++0 0 0 0G5/8″×14 ++0 0 0 0G3/4″×14 ++0 0 0 0G1″×11 ++0 0 0 04″×11 ++0 0 0 02″×11 ++0 0 0 0G2″×11 ++0 0 0 02”X11++0 0 0 0G3”X11++0 0 0 02”X11++0 0 0 0英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT螺纹代号基面上的直径基准长度有效螺纹长度圆锥内螺纹基面轴向位移偏差（±mm）大径中径小径基本最大最小基本最大最小R1/8″×28 R1/4″×19 R3/8″×19 R1/2″×14 R3/4″×14 R1″×11 4″×11 2″×11 R2″×112”X11R3”X112”X11美制管螺纹基本尺寸及公差（牙形角60º）UN(F)螺纹代号外螺纹内螺纹公差等级公差等级2A 2B大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF1/2″×20UNF9/16″×18UNF3/4″×16UNF7/8″×14UNF1-1/16″×12UN1-5/16″×12UN1-5/8″×12UN1-7/8″×12UN2-1/2″×12UNORFS螺纹9/16″×18UNF11/16″×16UN13/16″×16UN1″×14UNF1-3/16″×12UN1-7/16″×12UN1-11/16″×12UN2″×12UNSAE螺纹5/8″×18UNF1-1/16″×14UN其它美制螺纹9/16″×16UN7/8″×12UN2-1/4″×12UN注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列螺纹代号基面上的直径螺纹长度大径中径小径有效长度管端至基面长Z1/8″×27 7 Z1/4″×18Z3/8″×18Z1/2″×14Z3/4″×14 14Z1″×4″×18 2″×Z2″×19 公制螺纹基本尺寸及公差(牙形角60º) M螺纹代号基本直径内螺纹外螺纹大径中径小径公差等级公差等级6H 7H 6g中径公差小径公差中径公差小径公差中径公差大径公差M10X1 10 ++++M12X1 12 ++++M14X1 14 ++++12 ++++14 ++++12 ++++14 ++++16 ++++18 ++++20 ++++22 ++++24 ++++26 ++++27 ++++30 ++++33 ++++36 ++++39 ++++42 ++++M27X2 27 ++++M30X2 30 ++++M33X2 33 ++++M36X2 36 ++++M39X2 39 ++++M42X2 42 ++++M45X2 45 ++++M52X2 52 ++++M60X2 60 ++++M64X2 64 ++++M72X2 72 ++++55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R44" 11R55" 11R66" 11聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

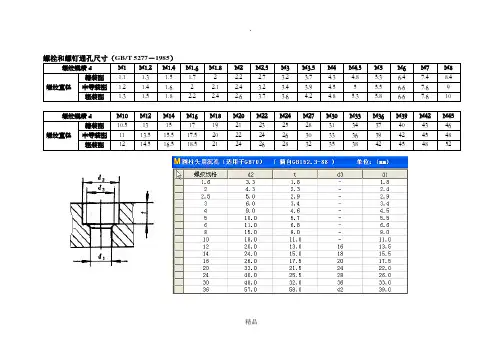

螺栓和螺钉通孔尺寸（GB/T5277-1985）螺纹规格d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8螺纹直径精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45螺纹直径精装配10.51315171921232528313437404346中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.52124262832353842454852螺纹规格d2t d3dlL6 3.3 1.8—L82 4.3 2.3一2,4^72.5 5.0 2.9— 2.93 6.D 3.4—3*4L49.0 4.6— 4.551口,0 5.7— 5.561L06・8— 6.6815.0取0一9,0101E・0IL0—11.01220.013.01613.51424.0IE.01815.61626.017.62017,52033.02L52422.口2440.02E.5282S.0匚304g.032,03633,0355T.058・04239.0M国柱头用沉孔（适用千GET口）（摘白GE152.3T8）单位:M沉头用沉孔(,自GB152.2-88:螺纹规格d2t%dl1*6 3.7L0L82 4.5 1.2242.5 5.6 1.5N93 6.4 1.6 3.43,58,4 2.4 3.949.62,74・5510.6 2.7 5.5612.6 3.3 6.GB17.6 4.69.01020.3 5.011.1224.4 6.013.61428.47.015.51632.48.017.52040.41Q.032,一螺纹规格d2d3dl 1,65— 1.S2S— 2.42.58—— 2.9P39— 3.4 410—■工5511——5・5613—6,6813=乱01022——IL0 12251613,514301315.516332017*518362220,020402422.0 P2*******—244828262753333030613633—133663936 367142393975454242S2434545E9514843985652521076056561126362二601187266 641257670 M六角头螺栓和六角螺母用沆孔(将自GB1取.4-881、括号内规格尽量不米用。

各国标准-螺纹基本尺寸对照表英制管螺纹基本尺寸及公差（牙形角55º） BSPP螺纹代号基本直径内螺纹外螺纹大径中径小径中径公差小径公差A级B级中径公差大径公差中径公差大径公差G1/8″×28 9.728 9.147 8.566+0.170 +0.282-0.107-0.214-0.214-0.214G1/4″×1913.157 12.301 11.445 +0.125 +0.445 -0.125 -0.250 -0.250 0-0.250G3/8″×19 16.662 15.806 14.950+0.125+0.445-0.125-0.250-0.250-0.250G1/2″×14 20.955 19.793 18.631+0.142+0.541-0.142-0.284-0.284-0.284G5/8″×14 22.911 21.749 20.587+0.142+0.541-0.142-0.284-0.284-0.284G3/4″×14 26.441 25.279 24.117+0.142+0.541-0.142-0.284-0.284-0.284G1″×11 33.249 31.770 30.291 +0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×11 41.910 40.431 38.952+0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×11 47.803 46.324 44.854+0.180+0.640-0.180-0.360-0.360-0.360G2″×11 59.614 58.135 56.656 +0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X1175.184 73.705 72.226 +0.217+0.640-0.217-0.434-0.434-0.434G3”X1187.884 86.405 84.926 +0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11100.330 98.851 97.372 +0.217+0.640-0.217-0.434-0.434-0.434英制锥管螺纹基本尺寸及公差（牙形角55º） BSPT螺纹代号基面上的直径基准长度有效螺纹长度圆锥内螺纹基面轴向位移偏差（±mm）大径中径小径基本最大最小基本最大最小R1/8″×289.728 9.147 8.566 4.0 4.9 3.1 6.5 7.4 5.6 1.1R1/4″×1913.157 12.301 11.445 6.0 7.3 4.7 9.7 11.0 8.4 1.7R3/8″×1916.662 15.806 14.950 6.4 7.7 5.1 10.1 11.4 8.8 1.7R1/2″×1420.955 19.793 18.631 8.2 10.0 6.4 13.2 15.0 11.4 2.3R3/4″×1426.441 25.279 24.117 9.5 11.3 7.7 14.5 16.3 12.7 2.3 R1″×11 33.249 31.770 30.291 10.4 12.7 8.1 16.8 19.1 14.5 2.9 R1.1/4″×1141.910 40.431 38.952 12.7 15.0 10.4 19.1 21.4 16.8 2.9R1.1/2″×1147.803 46.324 44.845 12.7 15.0 10.4 19.1 21.4 16.8 2.9R2″×11 59.614 58.135 56.656 15.9 18.2 13.6 23.4 25.7 21.1 2.9 R2.1/2”X1175.184 73.705 72.226 17.5 21.0 14.0 26.7 30.2 23.2 3.5 R3”X1187.884 86.405 84.926 20.6 24.1 17.1 29.8 33.3 26.3 3.5 R3.1/2”X11100.330 98.851 97.372 22.2 25.7 18.7 31.4 34.9 27.9 3.5 美制管螺纹基本尺寸及公差（牙形角60º） UN(F)螺纹代号外螺纹内螺纹公差等级公差等级2A 2B大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF11.079 10.874 10.254 10.147 9.568 9.728 10.033 10.287 10.424 11.113 1/2″×20UNF 12.667 12.461 11.841 11.732 11.156 11.328 11.608 11.875 12.017 12.7 9/16″×18UNF14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.288 3/4″×16UNF 19.012 18.773 17.981 17.854 17.12 17.323 17.678 18.019 18.184 19.057/8″×14UNF 22.184 21.923 21.006 20.869 20.025 20.269 20.676 21.046 21.224 22.225 1-1/16″×26.944 26.655 25.57 25.425 24.425 24.689 25.146 25.613 25.801 26.98812UN1-5/16″×33.294 33.005 31.92 31.773 30.775 31.039 31.496 31.963 32.154 33.33812UN1-5/8″×41.229 40.94 39.885 39.705 38.71 38.989 39.446 39.901 40.094 41.27512UN1-7/8″×47.579 47.29 46.205 46.053 45.06 45.339 45.796 46.251 46.449 47.62512UN2-1/2″×63.452 63.162 62.078 61.92 60.932 61.214 61.671 62.126 62.332 63.512UNORFS螺纹9/16″×14.252 14.031 13.335 13.221 12.573 12.751 13.081 13.371 13.52 14.28818UNF11/16″×17.427 17.188 16.396 16.274 15.535 15.748 16.104 16.431 16.589 17.46316UN13/16″×20.599 20.361 19.568 19.444 18.707 18.923 19.279 19.606 19.766 20.63816UN1″×14UNF 25.357 25.095 24.178 24.036 23.195 23.444 23.825 24.221 24.407 25.4 1-3/16″×30.119 29.83 28.745 28.598 27.6 27.864 28.321 28.788 28.979 30.16312UN1-7/16″×36.467 36.177 35.093 34.943 33.947 34.214 34.671 35.138 35.331 36.51312UN1-11/16″×42.817 42.527 41.443 41.29 40.297 40.564 41.021 41.488 41.686 42.86312UN2″×12UN 50.754 50.465 49.38 49.225 48.235 48.514 48.971 49.426 49.627 50.8SAE螺纹5/8″×18UNF 15.839 15.618 14.923 14.803 14.161 14.351 14.681 14.958 15.11 15.875 1-1/16″×26.947 26.683 25.743 25.608 24.74 24.968 25.375 25.783 25.961 26.98714UN其它美制螺纹9/16″×16UN 14.252 14.013 13.221 13.101 12.36 12.573 12.929 13.256 13.411 14.288 7/8″×12UN 22.182 21.892 20.808 20.668 19.662 19.939 20.396 20.851 21.034 22.225 2-1/4″×12UN57.104 56.815 55.73 55.575 54.585 54.864 55.321 55.776 55.976 57.15 注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列螺纹代号基面上的直径螺纹长度大径中径小径有效长度管端至基面长Z1/8″×27 10.272 9.519 8.766 7 4.572 Z1/4″×18 13.572 12.443 11.314 9.5 5.080 Z3/8″×18 17.055 15.926 14.797 10.5 6.096 Z1/2″×14 21.223 19.772 18.321 13.5 8.028 Z3/4″×14 26.568 25.117 23.666 14 8.611 Z1″×11.5 33.228 31.461 29.694 17.5 10.160 Z1.1/4″×11.5 41.985 40.218 38.451 18 10.688 Z1.1/2″×11.5 48.054 46.287 44.520 18.5 10.688 Z2″×11.5 60.092 58.325 56.558 19 11.074 公制螺纹基本尺寸及公差(牙形角60º) M螺纹代号基本直径内螺纹外螺纹大径中径小径公差等级公差等级6H 7H 6g中径公差小径公差中径公差小径公差中径公差大径公差M10X1 10 9.350 8.917 +0.150+0.236+0.190+0.300-0.026-0.138-0.026-0.206M12X1 12 11.350 10.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M14X1 14 13.350 12.917 +0.160+0.236+0.200+0.300-0.026-0.144-0.026-0.206M12X1.25 12 11.188 10.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M14X1.25 14 13.188 12.647 +0.180+0.265+0.224+0.335-0.028-0.160-0.028-0.240M12X1.5 12 11.026 10.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M14X1.5 14 13.026 12.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M16X1.5 16 15.026 14.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M18X1.5 18 17.026 16.373 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M20X1.5 20 19.026 18.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M22X1.5 22 21.026 20.376 +0.190+0.300+0.236+0.375-0.032-0.172-0.032-0.268M24X1.5 24 23.026 22.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268M26X1.5 26 25.026 24.376 +0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M27X1.5 27 26.026 25.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M30X1.5 30 29.026 28.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M33X1.5 33 32.026 31.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M36X1.5 36 35.026 34.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M39X1.5 39 38.026 37.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M42X1.5 42 41.026 40.376+0.200+0.300+0.250+0.375-0.032-0.182-0.032-0.268 M27X2 27 25.701 24.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M30X2 30 28.701 27.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M33X2 33 31.701 30.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M36X2 36 34.701 33.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M39X2 39 37.701 36.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M42X2 42 40.701 39.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M45X2 45 43.701 42.835+0.224+0.375+0.280+0.475-0.038-0.208-0.038-0.318 M52X2 52 50.701 49.835+0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318 M60X2 60 58.701 57.835+0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318 M64X2 64 62.701 61.835+0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318 M72X2 72 70.701 69.835+0.236+0.375+0.300+0.475-0.038-0.218-0.038-0.318 55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R 5 5"138.432.30911136.951135.4721.479R 66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

螺纹规格d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8螺纹直径精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45螺纹直径精装配10.51315171921232528313437404346中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.52124262832353842454852精品精品1、括号内规格尽量不采用。

2、M3～M20为商品规格，其它为通用规格。

3、材料/力学性能钢/8.8, 12.9不锈钢/ ≤M20时为A2-70; ＞M20时为A2-50.标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉GB70-85 M5×20精品1、括号内规格尽量不采用。

2、材料/力学性能：钢/ 4.8。

标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H型十字槽沉头螺钉：螺钉GB819-85 M5×20精品1. C级垫圈没有Ra3.2和去毛刺的要求。

2. C级适用于中等装配系列，A级适用于精装配系列。

3. GB848-85主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。

材料力学性能等级：钢100HV标记示例：标准系列、公称尺寸d=8mm，性能等级为100HV级、不经表面处理的平垫圈：垫圈GB95—85 8 100HV材料力学性能等级：钢200HV; 奥氏体不锈钢A200标记示例：标准系列、公称尺寸d=8mm，性能等级为200HV级、不经表面处理的平垫圈：垫圈GB97.1—85 8 200HV精品材料力学性能等级：钢300HV; 奥氏体不锈钢A350标记示例：标准系列、公称尺寸d=8mm，性能等级为300HV级、倒角型、不经表面处理的平垫圈：垫圈GB97.2—85 8 300HV1、尽可能不采用括号内规格。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

各种螺纹尺寸与结构大全螺纹第一章国标螺纹得一般知识一.螺纹得分类1.螺纹分内螺纹与外螺纹两种;2.按牙形分可分为:１)三角形螺纹２)梯形螺纹３)矩形螺纹４)锯齿形螺纹;3.按线数分单头螺纹与多头螺纹;4.按旋入方向分左旋螺纹与右旋螺纹两种, 右旋不标注,左旋加LH,如M24×1、5LH;5.按用途不同分有:米制普通螺纹、用螺纹密封得管螺纹、非螺纹密封得管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示,牙型角2α=60°(α表示牙型半角);2.米制普通螺纹按螺距分粗牙普通螺纹与细牙普通螺纹两种;2.1.粗牙普通螺纹标记一般不标明螺距,如M20表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M30×1、5表示细牙螺纹、其中螺距为1、5。

2.2.普通螺纹用于机械零件之间得连接与紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径得粗牙螺纹强度略高,自锁性能较好。

3.米制普通螺纹得标记:M20-6H、M20×1、5LH-6g-40,其中M 表示米制普通螺纹,20表示螺纹得公称直径为20mm,1、5表示螺距,LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度;3.1.常用米制普通粗牙螺纹得螺距如下表(螺纹底孔直径:碳钢φ＝公称直径－P;铸铁φ＝公称直径－1、05~1、1P;加工外螺纹光杆直径取φ＝公称直径－0、13P):表1 常用米制普通粗牙螺纹得直径/螺距3.2.米制普通内螺纹得加工底孔直径可用下式作近似计算:d=D-1、0825P,其中Ｄ为公称直径,Ｐ为螺距。

三.用螺纹密封得管螺纹(GB 7306与ISO7/1相同)1.用螺纹密封得管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封得管螺纹有圆柱内螺纹与圆锥外螺纹、圆锥内螺纹与圆锥外螺纹两种连接形式。

压力在5×105Pa以下时,用前一种连接已足够紧密,后一种连接通常只在高温及高压下采用。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸(单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

之宇文皓月创作螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途分歧分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M暗示，牙型角2α=60°（α暗示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标识表记标帜一般不标明螺距，如M20暗示粗牙螺纹；细牙螺纹标识表记标帜必须标明螺距，如M30×1.5暗示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通螺纹，20暗示螺纹的公称直径为20mm，1.5暗示螺距，LH暗示左旋，6H、6g暗示螺纹精度等级，大写精度等级代号暗示内螺纹，小写精度等级代号暗示外螺纹，40暗示旋合长度；3.1. 经常使用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 经常使用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

螺栓和螺钉通孔尺寸（GB/T 5277 － 1985）螺纹规格 d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4螺纹直径中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格 d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45精装配10.51315171921232528313437404346螺纹直径中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.521242628323538424548521、括号内规格尽量不采用。

2、M3 ～M20 为商品规格，其它为通用规格。

3、材料 /力学性能钢/8.8, 12.9不锈钢/ ≤M20时为A2-70;＞M20时为A2-50.标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为 8.8 级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。

2、材料 /力学性能：钢 / 4.8。

标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为 4.8级，不经表面处理的H 型十字槽沉头螺钉：螺钉 GB819-85M5 ×201.C 级垫圈没有 Ra3.2 和去毛刺的要求。

2. C 级适用于中等装配系列， A 级适用于精装配系列。

3.GB848-85 主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。

材料力学性能等级：钢 100HV标记示例：标准系列、公称尺寸d=8mm ，性能等级为100HV 级、不经表面处理的平垫圈：垫圈GB95 —85 8 100HV材料力学性能等级：钢200HV;奥氏体不锈钢A200标记示例：标准系列、公称尺寸d=8mm ，性能等级为200HV 级、不经表面处理的平垫圈：垫圈GB97.1 — 85 8 200HV材料力学性能等级：钢 300HV; 奥氏体不锈钢A350标记示例：标准系列、公称尺寸d=8mm，性能等级为300HV 级、倒角型、不经表面处理的平垫圈：垫圈 GB97.2 —85 8 300HV1、尽可能不采用括号内规格。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×表示细牙螺纹、其中螺距为。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－~；加工外螺纹光杆直径取φ＝公称直径－：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。
