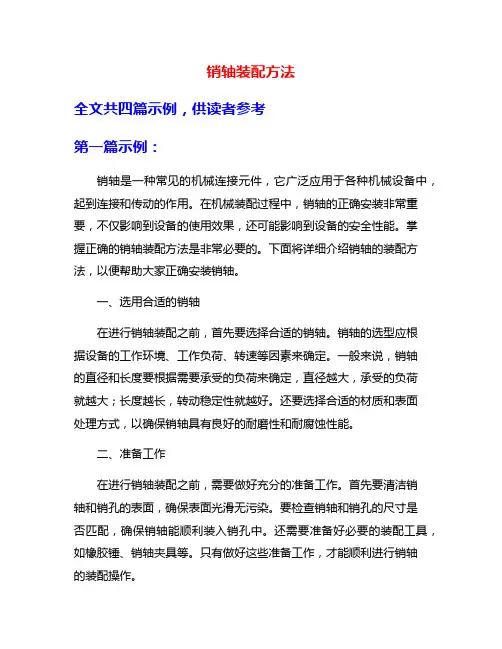

销轴装配方法全文共四篇示例，供读者参考第一篇示例：销轴是一种常见的机械连接元件，它广泛应用于各种机械设备中，起到连接和传动的作用。

在机械装配过程中，销轴的正确安装非常重要，不仅影响到设备的使用效果，还可能影响到设备的安全性能。

掌握正确的销轴装配方法是非常必要的。

下面将详细介绍销轴的装配方法，以便帮助大家正确安装销轴。

一、选用合适的销轴在进行销轴装配之前，首先要选择合适的销轴。

销轴的选型应根据设备的工作环境、工作负荷、转速等因素来确定。

一般来说，销轴的直径和长度要根据需要承受的负荷来确定，直径越大，承受的负荷就越大；长度越长，转动稳定性就越好。

还要选择合适的材质和表面处理方式，以确保销轴具有良好的耐磨性和耐腐蚀性能。

二、准备工作在进行销轴装配之前，需要做好充分的准备工作。

首先要清洁销轴和销孔的表面，确保表面光滑无污染。

要检查销轴和销孔的尺寸是否匹配，确保销轴能顺利装入销孔中。

还需要准备好必要的装配工具，如橡胶锤、销轴夹具等。

只有做好这些准备工作，才能顺利进行销轴的装配操作。

三、安装销轴1. 将销轴装入销孔将销轴放入销孔中，注意要轻轻旋转销轴，使其与销孔的表面充分接触。

如果销轴无法完全插入销孔中，可以用橡胶锤轻轻敲击销轴的末端，直到销轴完全装入为止。

在安装过程中，要注意保持销轴和销孔的中心对齐，避免出现偏斜现象。

2. 使用销轴夹具固定销轴一般情况下，为了确保销轴的安全性能，通常会在销轴两端安装销轴夹具。

使用销轴夹具时，要根据实际需要选择合适的夹具型号和规格，确保夹具能够牢固固定销轴。

安装销轴夹具时，一定要注意夹具的安装位置和夹持力，不能过紧或过松，以免影响销轴的正常工作。

3. 对销轴进行检查在完成销轴装配后，要对销轴进行仔细的检查。

检查销轴的旋转是否畅顺，是否有松动现象。

还要检查销轴与其他零部件的配合情况，确保各部件之间没有间隙或摩擦。

如果发现问题，应及时调整或更换零部件，以确保设备的正常运行。

四、注意事项在销轴装配过程中，还需要注意以下几个问题：1.保持清洁：在装配销轴时，要确保工作环境干净整洁，避免灰尘和杂质进入销孔，影响销轴的装配质量。

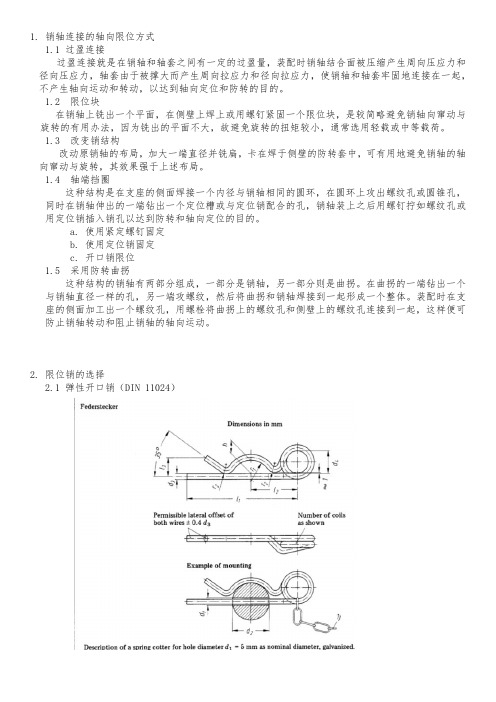

1.销轴连接的轴向限位方式
1.1过盈连接
过盈连接就是在销轴和轴套之间有一定的过盈量，装配时销轴结合面被压缩产生周向压应力和径向压应力，轴套由于被撑大而产生周向拉应力和径向拉应力，使销轴和轴套牢固地连接在一起，不产生轴向运动和转动，以达到轴向定位和防转的目的。

1.2 限位块
在销轴上铣出一个平面，在侧壁上焊上或用螺钉紧固一个限位块，是较简略避免销轴向窜动与旋转的有用办法，因为铣出的平面不大，故避免旋转的扭矩较小，通常选用轻载或中等载荷。

1.3 改变销结构
改动原销轴的布局，加大一端直径并铣扁，卡在焊于侧壁的防转套中，可有用地避免销轴的轴向窜动与旋转，其效果强于上述布局。

1.4 轴端挡圈
这种结构是在支座的侧面焊接一个内径与销轴相同的圆环，在圆环上攻出螺纹孔或圆锥孔，同时在销轴伸出的一端钻出一个定位槽或与定位销配合的孔，销轴装上之后用螺钉拧如螺纹孔或用定位销插入销孔以达到防转和轴向定位的目的。

a. 使用紧定螺钉固定
b. 使用定位销固定
c. 开口销限位
1.5 采用防转曲拐
这种结构的销轴有两部分组成，一部分是销轴，另一部分则是曲拐。

在曲拐的一端钻出一个与销轴直径一样的孔，另一端攻螺纹，然后将曲拐和销轴焊接到一起形成一个整体。

装配时在支座的侧面加工出一个螺纹孔，用螺栓将曲拐上的螺纹孔和侧壁上的螺纹孔连接到一起，这样便可防止销轴转动和阻止销轴的轴向运动。

2.限位销的选择
2.1弹性开口销（DIN 11024）
2.2安全销（DIN11203）
2.3插销。

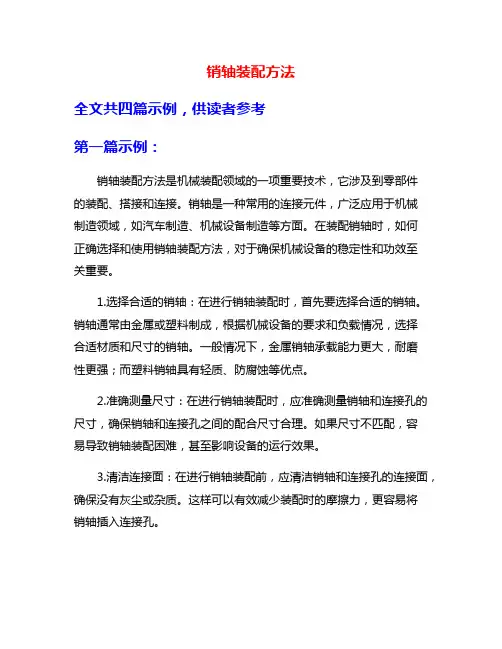

销轴装配方法全文共四篇示例，供读者参考第一篇示例：销轴装配方法是机械装配领域的一项重要技术，它涉及到零部件的装配、搭接和连接。

销轴是一种常用的连接元件，广泛应用于机械制造领域，如汽车制造、机械设备制造等方面。

在装配销轴时，如何正确选择和使用销轴装配方法，对于确保机械设备的稳定性和功效至关重要。

1.选择合适的销轴：在进行销轴装配时，首先要选择合适的销轴。

销轴通常由金属或塑料制成，根据机械设备的要求和负载情况，选择合适材质和尺寸的销轴。

一般情况下，金属销轴承载能力更大，耐磨性更强；而塑料销轴具有轻质、防腐蚀等优点。

2.准确测量尺寸：在进行销轴装配时，应准确测量销轴和连接孔的尺寸，确保销轴和连接孔之间的配合尺寸合理。

如果尺寸不匹配，容易导致销轴装配困难，甚至影响设备的运行效果。

3.清洁连接面：在进行销轴装配前，应清洁销轴和连接孔的连接面，确保没有灰尘或杂质。

这样可以有效减少装配时的摩擦力，更容易将销轴插入连接孔。

4.采用合适的装配工具：在进行销轴装配时，应选择合适的装配工具，如橡胶锤、销轴安装器等。

根据销轴的尺寸和连接孔的形状，选用相应的工具，确保装配的效果。

5.以适当角度插入销轴：在进行销轴装配时，应以适当的角度插入销轴，避免误差和损坏。

过大的角度可能导致销轴变形或损坏连接孔，影响连接效果。

7.检查装配效果：在完成销轴装配后，应仔细检查装配效果，确保销轴与连接孔之间的配合程度良好。

如有不良情况，应及时调整或更换销轴，以确保机械设备的运行稳定。

销轴装配方法是机械装配过程中必不可少的一环，正确选择和使用销轴装配方法，可以有效提高机械设备的使用寿命和稳定性。

希望以上内容对您有所帮助，谢谢阅读。

第二篇示例：销轴是一种常用的机械配件，广泛应用于各种工业设备中。

正确的销轴装配方法能够确保设备正常运转，延长设备的使用寿命，减少设备故障的发生。

下面将介绍一下销轴的装配方法及注意事项。

准备工作。

在开始销轴装配之前，需要做好充分的准备工作。

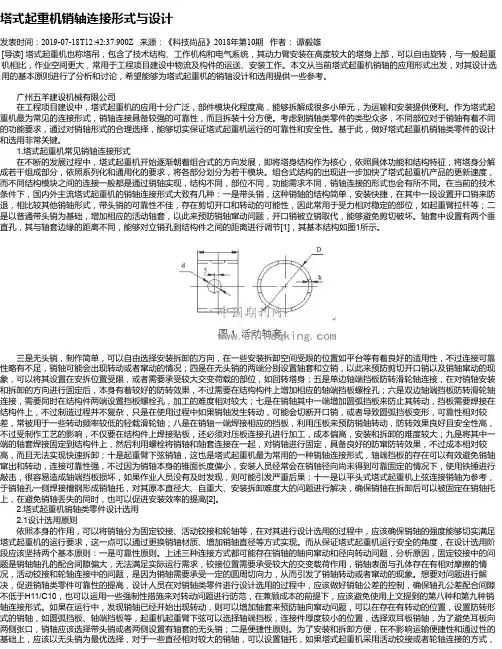

塔式起重机销轴连接形式与设计发表时间：2019-07-18T12:42:37.900Z 来源：《科技尚品》2018年第10期作者：谭毅雄[导读] 塔式起重机也称塔吊，包含了技术结构、工作机构和电气系统，其动力臂安装在高度较大的塔身上部，可以自由旋转，与一般起重机相比，作业空间更大，常用于工程项目建设中物流及构件的运送、安装工作。

本文从当前塔式起重机销轴的应用形式出发，对其设计选用的基本原则进行了分析和讨论，希望能够为塔式起重机的销轴设计和选用提供一些参考。

广州五羊建设机械有限公司在工程项目建设中，塔式起重机的应用十分广泛，部件模块化程度高，能够拆解成很多小单元，为运输和安装提供便利。

作为塔式起重机最为常见的连接形式，销轴连接具备较强的可靠性，而且拆装十分方便。

考虑到销轴类零件的类型众多，不同部位对于销轴有着不同的功能要求，通过对销轴形式的合理选择，能够切实保证塔式起重机运行的可靠性和安全性。

基于此，做好塔式起重机销轴类零件的设计和选用非常关键。

1.塔式起重机常见销轴连接形式在不断的发展过程中，塔式起重机开始逐渐朝着组合式的方向发展，即将塔身结构作为核心，依照具体功能和结构特征，将塔身分解成若干组成部分，依照系列化和通用化的要求，将各部分划分为若干模块。

组合式结构的出现进一步加快了塔式起重机产品的更新速度，而不同结构模块之间的连接一般都是通过销轴实现，结构不同，部位不同，功能需求不同，销轴连接的形式也会有所不同。

在当前的技术条件下，国内外主流塔式起重机的销轴连接形式大致有几种：一是带头销，这种销轴的结构简单，安装快捷，在其中一段设置开口销来防退，相比较其他销轴形式，带头销的可靠性不佳，存在剪切开口和转动的可能性，因此常用于受力相对稳定的部位，如起重臂拉杆等；二是以普通带头销为基础，增加相应的活动轴套，以此来预防销轴窜动问题，开口销被立销取代，能够避免剪切破坏。

轴套中设置有两个垂直孔，其与轴套边缘的距离不同，能够对立销孔到结构件之间的距离进行调节[1]，其基本结构如图1所示。

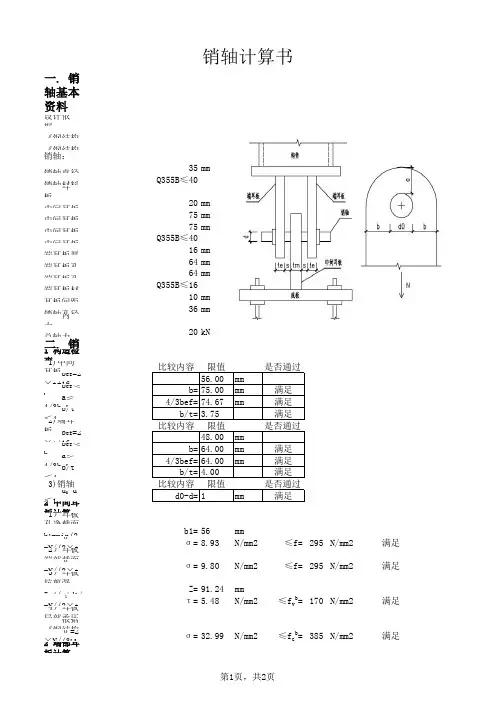

销轴的计算精编 Document number：WTT-LKK-GBB-08921-EIGG-22986销轴连接常用于两个结构构件之间的连接，以满足构件之间的相对转动的需要，也用于一些结构构件吊装过程中。

无论是构件连接节点还是吊装节点，其节点都需要进行必要的验算，以满足结构安全及吊装安全的需要。

销轴连接方式多种多样，最常采用的连接的结构方式为单剪连接、双剪连接和多耳板连接。

而建筑结构销轴连接的结构形式受到加工精度的限制比较单一，多为三耳板（下二上一或下一上二）组成的双剪结构，这种结构形式由一根销轴将一侧耳板与另一侧耳板连接起来，销轴与耳板之间可以发生相对转动，相互间的荷载通过销轴和耳板的接触面来传递。

以吊装耳板为例（图中数值为假定，并不一定为常规数值），简要说明一般常用的计算方法及公式，以供大家讨论。

销轴大样如下：P1=400KN，P2=300KN (合力Ta=500KN)其中销轴采用45号钢，耳板采用Q345B销轴连接计算分为销轴的强度计算和耳板的强度计算。

一、销轴计算：1、销轴弯曲强度验算把销轴当作简支梁进行分析销轴弯曲强度验算最大弯矩值：销轴弯曲强度计算计算满足。

公式中：M——把销轴作为简支梁分析所求得的最大弯矩值W——销轴截面的抗弯模量，——销轴的许用弯曲应力，这里采用45号钢2、销轴剪切强度验算把销轴当作简支梁进行分析销轴剪切强度计算最大剪应力值（取在中和轴位置，此位置剪应力最大）：计算满足。

公式中：Q——把销轴作为简支梁分析所求得的最大剪力值d——销轴直径——销轴的许用剪切应力，这里采用45号钢3、平均剪应力复核：将销轴按双剪进行平均剪应力计算计算满足。

二、耳板强度验算首先耳板的尺寸必须满足构造要求（这里我们可以参照螺栓构造要求其满足~2d，在此构造满足的情况下，可不进行耳板孔周的抗拉验算，直接进行抗剪验算，此理解可供大家讨论，此处仅为笔者个人理解），在满足这一条件下进行计算。

1、耳板孔壁承压应力验算上耳板：计算满足。

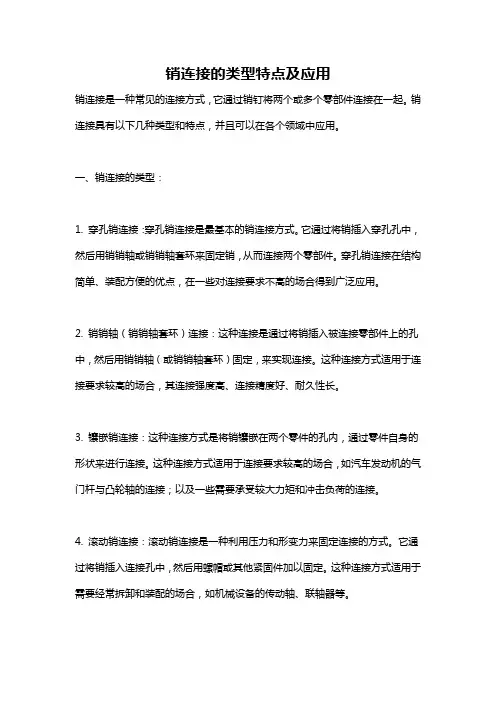

销连接的类型特点及应用销连接是一种常见的连接方式，它通过销钉将两个或多个零部件连接在一起。

销连接具有以下几种类型和特点，并且可以在各个领域中应用。

一、销连接的类型：1. 穿孔销连接：穿孔销连接是最基本的销连接方式。

它通过将销插入穿孔孔中，然后用销销轴或销销轴套环来固定销，从而连接两个零部件。

穿孔销连接在结构简单、装配方便的优点，在一些对连接要求不高的场合得到广泛应用。

2. 销销轴（销销轴套环）连接：这种连接是通过将销插入被连接零部件上的孔中，然后用销销轴（或销销轴套环）固定，来实现连接。

这种连接方式适用于连接要求较高的场合，其连接强度高、连接精度好、耐久性长。

3. 镶嵌销连接：这种连接方式是将销镶嵌在两个零件的孔内，通过零件自身的形状来进行连接。

这种连接方式适用于连接要求较高的场合，如汽车发动机的气门杆与凸轮轴的连接；以及一些需要承受较大力矩和冲击负荷的连接。

4. 滚动销连接：滚动销连接是一种利用压力和形变力来固定连接的方式。

它通过将销插入连接孔中，然后用螺帽或其他紧固件加以固定。

这种连接方式适用于需要经常拆卸和装配的场合，如机械设备的传动轴、联轴器等。

5. 销销销销连接：这种连接方式是将两个销通过两个孔连接在一起，形成一个开放环形结构。

这种连接方式适用于对连接要求较高、要求连接处不易出现摩擦和磨损的场合。

二、销连接的特点：1. 结构简单：销连接结构简单，装配方便，能够快速连接与拆卸。

2. 连接强度高：销连接有较高的连接强度，能够承受较大的力矩和冲击负载。

3. 大范围应用：销连接能够适应不同材料、形状和尺寸的零部件的连接，具有广泛的应用领域。

4. 耐磨耐腐蚀：销连接通过滚动、滑动或压力来实现连接，连接处摩擦少，能够耐磨、耐腐蚀。

5. 可拆装性：销连接可以方便地进行拆卸和装配，便于维修和更换零部件。

三、销连接的应用：1. 机械制造：销连接在机械制造中应用广泛，如机床、汽车、船舶、起重机械等各种设备的连接。

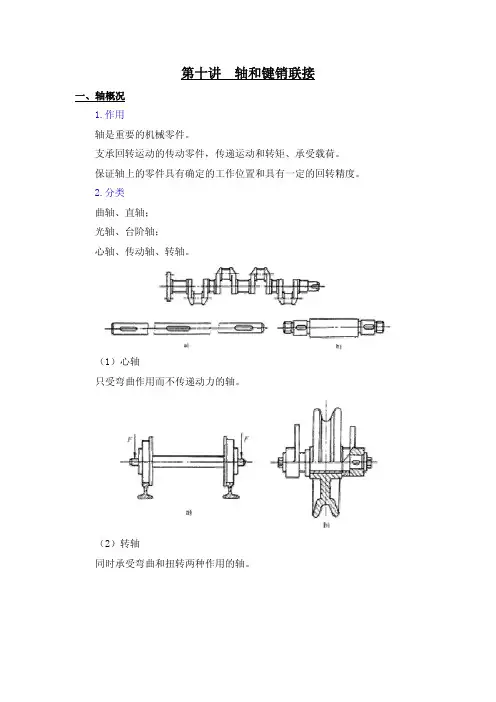

第十讲 轴和键销联接一、轴概况1.作用轴是重要的机械零件。

支承回转运动的传动零件，传递运动和转矩、承受载荷。

保证轴上的零件具有确定的工作位置和具有一定的回转精度。

2.分类曲轴、直轴；光轴、台阶轴；心轴、传动轴、转轴。

（1）心轴只受弯曲作用而不传递动力的轴。

（2）转轴同时承受弯曲和扭转两种作用的轴。

（3）传动轴只受扭转作用而不受弯曲。

二、轴上零件的固定1.轴的结构的要求具有合理的形状和尺寸，轴的结构应满足下述三个方面的要求： 轴上的零件可靠固定；轴便于加工和尽量避免或减小应力集中；轴上零件便于安装和拆卸。

2.名称支承轴颈－轴承支承的部位。

配合轴颈－支承回转零件的部位。

轴身－连接各轴颈其余的部位。

各部位直径应符合标准尺寸系列，支承轴颈的直径还必须符合轴承内孔 的直径系列。

3.轴上零件的轴向固定轴目的：确定的轴向位置，防止零件作轴向移动。

方法：轴肩、轴环、圆锥面、轴端挡圈、轴套、圆螺母、弹性挡圈等固定。

（1）圆螺母、弹性挡圈等固定（2）用轴肩和轴环固定（3）用轴端挡圈和圆锥面固定4.轴上零件的周向固定目的：传递转矩、防止相对转动。

方法：键、过盈配合、销、螺钉等。

5.轴的结构工艺性1）阶台轴的直径应该是中间大，两端小，由中间向两端依次减小，以便于轴上零件的装拆。

2）倒角或过渡圆角，以便于轴上零件的装配，避免划伤配合表面，并减小应力集中。

3）轴上有螺纹时，应有退刀槽。

4）有导向锥面，以便于装配。

5）必要时应设置中心孔。

三、键连接描述：通过键将轴与轴上零件（齿轮、带轮、凸轮等）结合在一起，实现周向固定，并传递转矩的连接称为键连接。

特点：键连接属于可拆连接，具有结构简单、工作可靠、装拆方便及已经标准化等特点，故得到广泛的应用。

类型：常用的键连接类型有：平键连接、半圆键连接、楔键连接、切向键连接和花键连接等。

1.平键连接（1）普通平键（松键连接）二侧面为工作面。

对中性良好，装拆方便，适用于高速、高精度和承受变载、冲击的场合，但不能实现轴上零件的轴向定位。

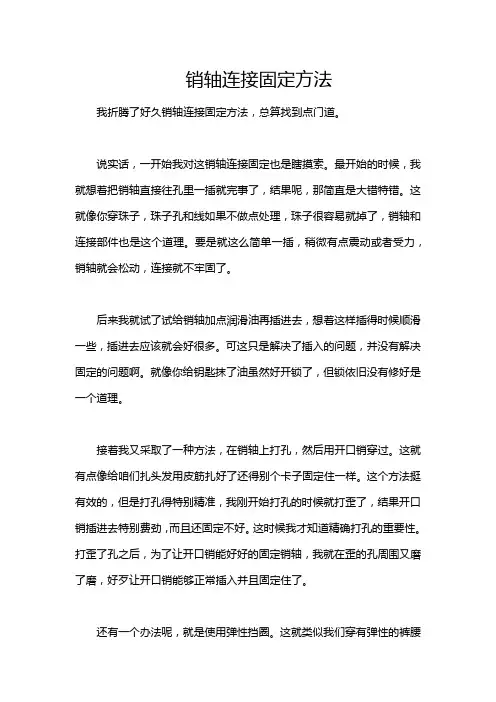

销轴连接固定方法我折腾了好久销轴连接固定方法，总算找到点门道。

说实话，一开始我对这销轴连接固定也是瞎摸索。

最开始的时候，我就想着把销轴直接往孔里一插就完事了，结果呢，那简直是大错特错。

这就像你穿珠子，珠子孔和线如果不做点处理，珠子很容易就掉了，销轴和连接部件也是这个道理。

要是就这么简单一插，稍微有点震动或者受力，销轴就会松动，连接就不牢固了。

后来我就试了试给销轴加点润滑油再插进去，想着这样插得时候顺滑一些，插进去应该就会好很多。

可这只是解决了插入的问题，并没有解决固定的问题啊。

就像你给钥匙抹了油虽然好开锁了，但锁依旧没有修好是一个道理。

接着我又采取了一种方法，在销轴上打孔，然后用开口销穿过。

这就有点像给咱们扎头发用皮筋扎好了还得别个卡子固定住一样。

这个方法挺有效的，但是打孔得特别精准，我刚开始打孔的时候就打歪了，结果开口销插进去特别费劲，而且还固定不好。

这时候我才知道精确打孔的重要性。

打歪了孔之后，为了让开口销能好好的固定销轴，我就在歪的孔周围又磨了磨，好歹让开口销能够正常插入并且固定住了。

还有一个办法呢，就是使用弹性挡圈。

这就类似我们穿有弹性的裤腰的裤子一样，弹性挡圈能卡在轴承槽里，把销轴紧紧地卡在需要固定的位置。

这个方法相比打孔的不确定性，就简单多了，但也要注意弹性挡圈的大小要合适，如果太大了就卡不住，如果太小了，就很容易损坏。

我试过那么多方法，也吃了不少亏，才慢慢明白销轴连接固定可不是个简单事，要根据不同的情况来选择最适合的方法才行。

比如说，如果对连接的稳固性要求特别高，并且允许打孔操作，那打孔用开口销是个不错的选择；但要是空间有限或者对连接要求不是极端严格，弹性挡圈就很方便快捷。

反正啊都是在实践中摸索出来的经验，很多时候错了也不怕，错了才能知道正确的做法嘛。

还有你选用的销轴材质也要考虑进去，如果是比较软的材质，在采取固定方法的时候就得小心，不然很容易损坏销轴影响整个连接的质量，就像软的珠子郢客强硬串起来就容易裂开一样。

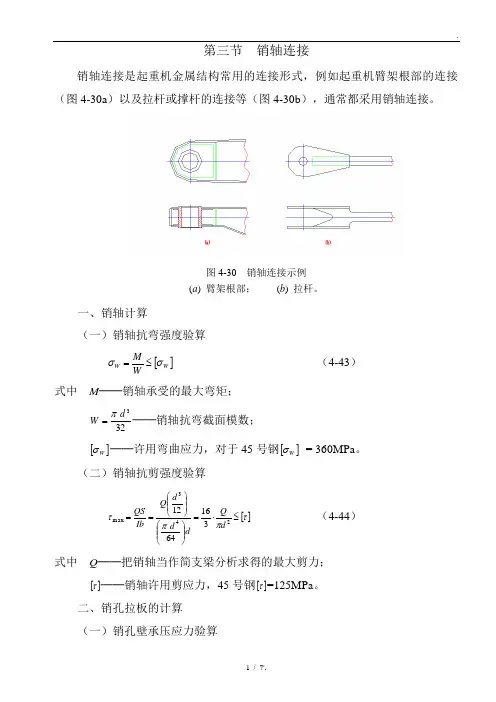

第三节销轴连接销轴连接是起重机金属结构常用的连接形式，例如起重机臂架根部的连接（图4-30a）以及拉杆或撑杆的连接等（图4-30b），通常都采用销轴连接。

图4-30 销轴连接示例(a) 臂架根部；(b) 拉杆。

一、销轴计算（一）销轴抗弯强度验算[]WW WMσσ≤=（4-43）式中M──销轴承受的最大弯矩；323dWπ=──销轴抗弯截面模数；[]Wσ──许用弯曲应力，对于45号钢[]Wσ= 360MPa。

（二）销轴抗剪强度验算[]τππτ≤⋅=⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫⎝⎛==243max3166412dQdddQIbQS（4-44）式中Q──把销轴当作简支梁分析求得的最大剪力；[]τ──销轴许用剪应力，45号钢[]τ=125MPa。

二、销孔拉板的计算（一）销孔壁承压应力验算[]c c d Pσδσ≤⋅=（4-45）式中 P ──构件的轴向拉力，即销孔拉板通过承压传给销轴的力； δ──销孔拉板的承压厚度；d ──销孔的直径；[]c σ──销孔拉板的承压许用应力，[][]σσ4.1=c 。

（二）销孔拉板的强度计算首先根据销孔拉板承受的最大拉力P 求出危险截面（图4-31a 中的水平截面b -b 及垂直截面a -a ）上的内力，然后用弹性曲梁公式求出相应的应力，并进行强度校核。

图4-31 销孔拉板计算简图1. 内力计算拉板承受的拉力P 是通过销孔壁以沿孤长分布压力P 的形式传给销轴，假定P 沿弧长按正弦规律分布，即ϕsin max ⋅=p p（4-46）由图4-31a ，根据拉板的平衡条件可得 2sin 2sin 2max202max 20rp d rp rd p P π=ϕ⋅ϕ⋅=ϕ⋅ϕ⋅=⎰⎰ππ则rP p π=2max（4-47）根据拉板结构和受力的对称性，可知拉板上反对称的内力（即剪力）等于零。

若沿销孔中心线截开拉板，则截面上只有轴力N b 及弯矩M b ，如图4-31b 所示。

根据平衡条件0=∑Y ，得2P N b =（4-48）由于根据平衡方程解不出M b ，故是一次超静定问题，须根据变形条件求M b 。

连杆的连接方式连杆是机械传动中不可或缺的部件，它通过连接两个运动部件，使它们能够相对运动，完成特定的工作。

连杆的连接方式有很多种，不同的连接方式适用于不同的工况和要求。

本文将介绍常见的几种连杆连接方式及其特点。

一、销轴连接销轴连接是常见的一种连杆连接方式，它通过将销轴插入到两个零件的孔中，使两个零件连接在一起。

销轴连接简单、可靠，适用于轻载和低速的场合。

一般情况下，销轴的直径应该比孔径略小，这样才能保证连接的紧密度。

如果要增加连接的强度，可以在销轴两端加装垫圈或卡环。

二、铆钉连接铆钉连接是一种通过铆钉将两个零件连接在一起的方式。

它适用于大载荷和高速的场合，连接强度较高。

铆钉连接需要使用铆钳进行操作，将铆钉插入两个零件的孔中，然后用铆钳将铆钉的两端压紧，使其扣住两个零件，形成牢固的连接。

铆钉连接的缺点是连接后无法拆卸，需要重新铆制。

三、螺栓连接螺栓连接是一种通过螺栓将两个零件连接在一起的方式。

它适用于大载荷和高速的场合，连接强度较高。

螺栓连接需要使用螺母进行操作，将螺栓穿过两个零件的孔中，然后用螺母将螺栓的两端压紧，使其扣住两个零件，形成牢固的连接。

螺栓连接的优点是连接后可以拆卸，方便维修和更换。

四、管销连接管销连接是一种通过管销将两个零件连接在一起的方式。

它适用于大载荷和高速的场合，连接强度较高。

管销连接需要将管销穿过两个零件的孔中，然后用销子将管销的两端固定，使其扣住两个零件，形成牢固的连接。

管销连接的优点是连接后可以拆卸，方便维修和更换。

五、弹性连接弹性连接是一种通过弹性件将两个零件连接在一起的方式。

它适用于需要吸收振动和冲击的场合，连接强度较低。

弹性连接需要使用弹簧、橡胶垫等弹性件进行操作，将弹性件放在两个零件之间，然后用螺栓或销轴将其固定，形成弹性连接。

弹性连接的优点是能够吸收振动和冲击，减少零件磨损和损坏。

以上就是常见的几种连杆连接方式及其特点。

在实际应用中，需要根据不同的工况和要求选择合适的连接方式，以确保连杆的连接牢固可靠，达到预期的传动效果。
