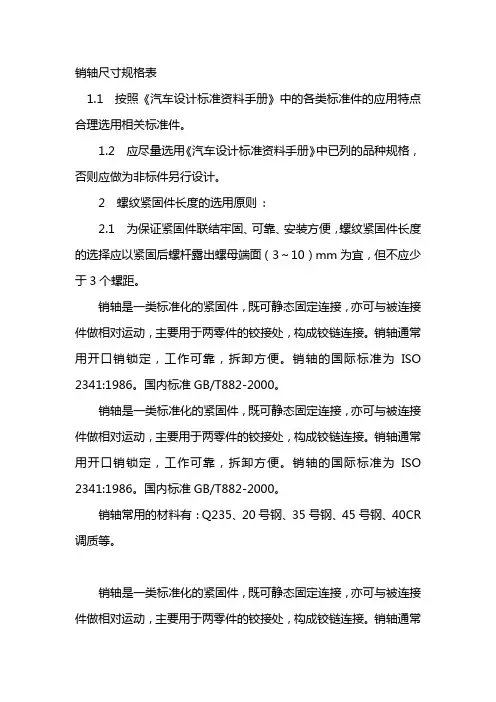

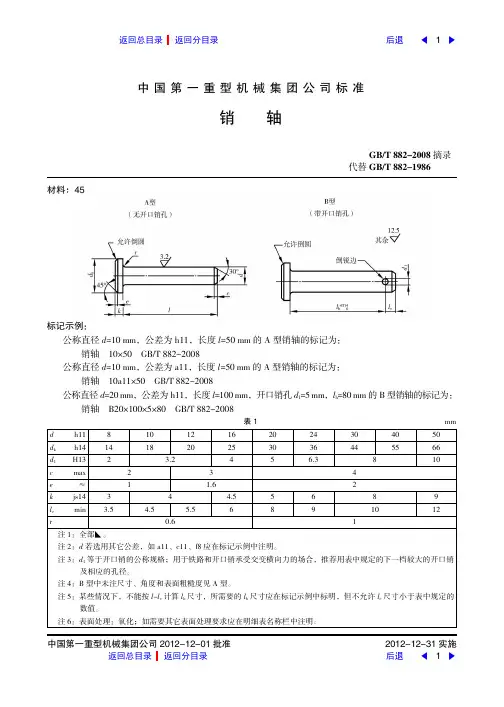

销轴尺寸规格表

销轴尺寸规格表1.1 按照《汽车设计标准资料手册》中的各类标准件的应用特点合理选用相关标准件。

1.2 应尽量选用《汽车设计标准资料手册》中已列的品种规格，否则应做为非标件另行设计。

2 螺纹紧固件长度的选用原则:2.1 为保证紧固件联结牢固、可靠、安装方便，螺纹紧固件长度的选择应以紧固后螺杆露出螺母端面（3～10）mm为宜，但不应少于3个螺距。

销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。

销轴通常用开口销锁定，工作可靠，拆卸方便。

销轴的国际标准为ISO 2341:1986。

国内标准GB/T882-2000。

销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。

销轴通常用开口销锁定，工作可靠，拆卸方便。

销轴的国际标准为ISO 2341:1986。

国内标准GB/T882-2000。

销轴常用的材料有：Q235、20号钢、35号钢、45号钢、40CR 调质等。

销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。

销轴通常用开口销锁定，工作可靠，拆卸方便。

销轴的国际标准为ISO 2341:1986。

国内标准GB/T882-2008。

销轴是一类标准化的紧固件，既可静态固定连接，亦可与被连接件做相对运动，主要用于两零件的铰接处，构成铰链连接。

销轴通常用开口销锁定，工作可靠，拆卸方便。

销轴的国际标准为ISO 2341:1986。

国内标准GB/T882-2008。

螺栓连接：其连接方式有两种：一是普通螺栓连接，其特点是螺杆与通孔之间有较大间隙，加工精度低，装拆方便，但需另有定位装置。

另一种是铰制孔（配合）螺栓联结，其特点是螺杆与通孔间没有间隙，采用基孔制过度配合（H7/m6，H7/n6），能精确固定被联结件位置，并能承受横向载荷，但加工精度要求高。

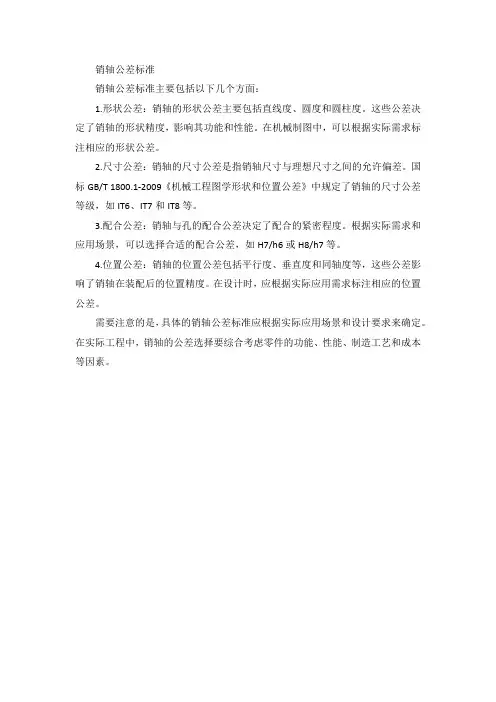

销轴公差标准
销轴公差标准主要包括以下几个方面：
1.形状公差：销轴的形状公差主要包括直线度、圆度和圆柱度。

这些公差决定了销轴的形状精度，影响其功能和性能。

在机械制图中，可以根据实际需求标注相应的形状公差。

2.尺寸公差：销轴的尺寸公差是指销轴尺寸与理想尺寸之间的允许偏差。

国标GB/T 1800.1-2009《机械工程图学形状和位置公差》中规定了销轴的尺寸公差等级，如IT6、IT7和IT8等。

3.配合公差：销轴与孔的配合公差决定了配合的紧密程度。

根据实际需求和应用场景，可以选择合适的配合公差，如H7/h6或H8/h7等。

4.位置公差：销轴的位置公差包括平行度、垂直度和同轴度等，这些公差影响了销轴在装配后的位置精度。

在设计时，应根据实际应用需求标注相应的位置公差。

需要注意的是，具体的销轴公差标准应根据实际应用场景和设计要求来确定。

在实际工程中，销轴的公差选择要综合考虑零件的功能、性能、制造工艺和成本等因素。

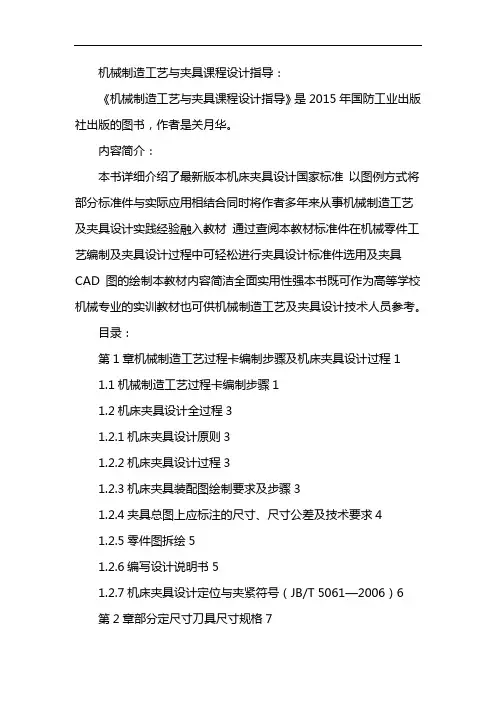

机械制造工艺与夹具课程设计指导：《机械制造工艺与夹具课程设计指导》是2015年国防工业出版社出版的图书，作者是关月华。

内容简介：本书详细介绍了最新版本机床夹具设计国家标准以图例方式将部分标准件与实际应用相结合同时将作者多年来从事机械制造工艺及夹具设计实践经验融入教材通过查阅本教材标准件在机械零件工艺编制及夹具设计过程中可轻松进行夹具设计标准件选用及夹具CAD 图的绘制本教材内容简洁全面实用性强本书既可作为高等学校机械专业的实训教材也可供机械制造工艺及夹具设计技术人员参考。

目录：第1章机械制造工艺过程卡编制步骤及机床夹具设计过程11.1机械制造工艺过程卡编制步骤11.2机床夹具设计全过程31.2.1机床夹具设计原则31.2.2机床夹具设计过程31.2.3机床夹具装配图绘制要求及步骤31.2.4夹具总图上应标注的尺寸、尺寸公差及技术要求41.2.5零件图拆绘51.2.6编写设计说明书51.2.7机床夹具设计定位与夹紧符号（JB/T 5061—2006）6第2章部分定尺寸刀具尺寸规格72.1麻花钻尺寸及规格72.2扩孔钻尺寸规格82.3铰刀尺寸规格82.4铣刀尺寸规格9第3章机械零件加工工艺过程卡编制113.1台阶轴机械加工工艺过程卡编制11[LL]3.2轴套机械加工工艺过程卡编制153.3固定板机械加工工艺过程卡编制163.4减速机箱体类零件机械加工工艺过程卡编制18 第4章机床夹具设计常用零件及部件204.1机床夹具设计常用定位零件204.2机床夹具设计常用夹紧元件534.3铣床夹具设计常用对刀元件1094.4钻床夹具设计常用导向元件1124.5机床夹具常用起吊元件119第5章机床夹具设计实例1275.1油口法兰车床夹具设计实例1275.2销轴钻床夹具设计1295.3拨叉铣床夹具设计131第6章夹具标准件应用1366.1定位件应用1366.2辅助支承应用1406.3导向元件与对刀元件的应用1416.4夹紧元件应用1436.5其他元件应用168参考文献172机床夹具设计常用零件及部件204.1机床夹具设计常用定位零件20表4-1定位衬套的结构形式和尺寸规格20表4-2小定位销的结构形式和尺寸规格22表4-3固定式定位销的结构形式和尺寸规格23 表4-4定位插销的结构形式和尺寸规格25表4-5定位键的结构形式和尺寸规格28表4-6V形块的结构形式和尺寸规格29表4-7固定V形块的结构形式和尺寸规格30 表4-8活动V形块的结构形式和尺寸规格31 表4-9导板的结构形式和尺寸规格32表4-10薄挡块的结构形式和尺寸规格33表4-11厚挡块的结构形式和尺寸规格34表4-12手拉式定位器的结构形式和尺寸规格35 表4-13定位销的结构形式和尺寸规格36表4-14导套的结构形式和尺寸规格37表4-15内涨器的结构形式和尺寸规格38表4-16本体的结构形式和尺寸规格39表4-17滑柱的结构形式和尺寸规格40表4-18六角头支承的结构形式和尺寸规格41表4-19顶压支承的结构形式和尺寸规格42表4-20圆柱头调节支承的结构形式和尺寸规格43 表4-21调节支承的结构形式和尺寸规格44表4-22球头支承的结构形式和尺寸规格45表4-23自动调节支承的结构形式和尺寸规格46 表4-24支承的结构形式和尺寸规格47表4-25挡盖的结构形式和尺寸规格48表4-26衬套的结构形式和尺寸规格48表4-27顶销的结构形式和尺寸规格49表4-28低支脚的结构形式和尺寸规格50表4-29支承板的结构形式和尺寸规格51表4-30支承钉的结构形式和尺寸规格524.2机床夹具设计常用夹紧元件53表4-31带肩六角螺母的结形式和尺寸规格53表4-32球面带肩螺母的结构形式和尺寸规格54 表4-33连接螺母的结构形式和尺寸规格54表4-34调节螺母的结构形式和尺寸规格55表4-35带孔滚花螺母的结构形式和尺寸规格56 表4-36蝶形螺母的结构形式和尺寸规格56表4-37压入式螺纹衬套的结构形式和尺寸规格57表4-38旋入式螺纹衬套的结构形式和尺寸规格58 表4-39手柄螺母的结构形式和尺寸规格59表4-40螺母的结构形式和尺寸规格60表4-41回转手柄螺母的结构形式和尺寸规格60表4-42螺母结构形式和尺寸规格61表4-43弹簧片的结构形式和尺寸规格62表4-44手柄的结构形式和尺寸规格62表4-45多手柄螺母的结构形式和尺寸规格63表4-46螺母的结构形式和尺寸规格64表4-47六角头压紧螺钉的结构形式和尺寸规格64 表4-48活动手柄压紧螺钉的结构形式和尺寸规格66 表4-49螺钉的结构形式和尺寸规格67表4-50球头螺栓的结构形式和尺寸规格68表4-51T形槽快卸螺栓的结构形式和尺寸规格69 表4-52钩形螺栓的结构形式和尺寸规格70表4-53活节螺栓的结构形式和尺寸规格71表4-54转动垫圈的结构形式和尺寸规格73表4-55光面压块的结构形式和尺寸规格74表4-56槽面压块结构形式和尺寸规格75表4-57圆压块的结构形式和尺寸规格76表4-58弧形压块的结构形式和尺寸规格77表4-59移动压板的结构形式和尺寸规格78表4-60转动压板的结构形式和尺寸规格79表4-61移动弯压板的结构形式和尺寸规格80表4-62转动弯压板的结构形式和尺寸规格81表4-63偏心轮用压板的结构形式和尺寸规格82表4-64平压板的结构形式和尺寸规格83表4-65U形压板的结构形式和尺寸规格84表4-66直压板的结构形式和尺寸规格85表4-67铰链压板的结构形式和尺寸规格86表4-68回转压板的结构形式和尺寸规格87表4-69双向压板的结构形式和尺寸规格88表4-70圆偏心轮的结构形式和尺寸规格90表4-71叉形偏心轮的结构形式和尺寸规格91表4-72双面偏心轮的结构形式和尺寸规格92表4-73偏心轮用垫板的结构形式和尺寸规格93表4-74钩形压板的结构形式和尺寸规格93表4-75钩形压板（组合）的结构形式和尺寸规格95表4-76套筒的结构形式和尺寸规格96表4-77立式钩形压板（组合）的结构形式和尺寸规格97 表4-78基座的结构形式和尺寸规格98表4-79端面钩形压板（组合）的结构形式和尺寸规格99 表4-80基座的结构形式和尺寸规格100表4-81压板的结构形式和尺寸规格101表4-82铰链轴的结构形式和尺寸规格102表4-83铰链支座的结构形式和尺寸规格103表4-84铰链叉座的结构形式和尺寸规格104表4-85开口垫圈的结构形式和尺寸规格105表4-86快换垫圈的结构形式和尺寸规格106表4-87球面垫圈的结构形式和尺寸规格107表4-88锥面垫圈的结构形式和尺寸规格108 4.3铣床夹具设计常用对刀元件109表4-89圆形对刀块的结构形式和尺寸规格109 表4-90方形对刀块的结构形式和尺寸规格109 表4-91直角对刀块的结构形式和尺寸规格110 表4-92侧装对刀块的结构形式和尺寸规格110 表4-93对刀平塞尺的结构形式和尺寸规格111 表4-94对刀圆柱塞尺的结构形式和尺寸规格111 4.4钻床夹具设计常用导向元件112表4-95固定钻套的结构形式和尺寸规格112表4-96可换钻套的结构形式和尺寸规格113表4-97快换钻套的结构形式和尺寸规格114表4-98钻套用衬套的结构形式和尺寸规格115 表4-99钻套螺钉的结构形式和尺寸规格116表4-100镗套的结构形式和尺寸规格117表4-101镗套用衬套的结构形式和尺寸规格118表4-102镗套螺钉的结构形式和尺寸规格1194.5机床夹具常用起吊元件119表4-103滚花把手的结构形式和尺寸规格119表4-104活动手柄的结构形式和尺寸规格120表4-105焊接手柄的结构形式和尺寸规格121表4-106起重螺栓的结构形式和尺寸规格122表4-107直手柄的结构形式和尺寸规格[HT5""SS]123 表4-108球头斜形方孔手柄的结构形式和尺寸规格124 表4-109球头手柄的结构形式和尺寸规格125表4-110螺纹头凸肚手柄的结构形式和尺寸规格126。

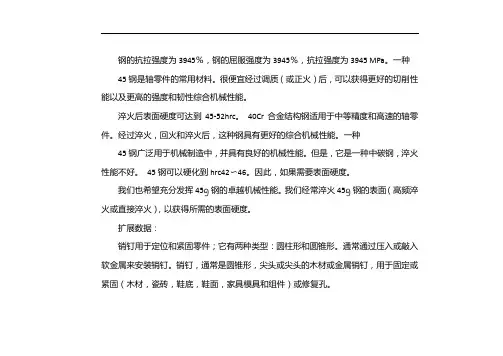

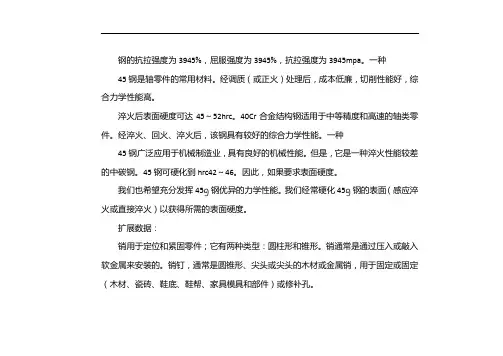

钢的抗拉强度为3945%，屈服强度为3945%，抗拉强度为3945mpa。

一种
45钢是轴零件的常用材料。

经调质（或正火）处理后，成本低廉，切削性能好，综合力学性能高。

淬火后表面硬度可达45～52hrc。

40Cr合金结构钢适用于中等精度和高速的轴类零件。

经淬火、回火、淬火后，该钢具有较好的综合力学性能。

一种
45钢广泛应用于机械制造业，具有良好的机械性能。

但是，它是一种淬火性能较差的中碳钢。

45钢可硬化到hrc42～46。

因此，如果要求表面硬度。

我们也希望充分发挥45ᦇ钢优异的力学性能。

我们经常硬化45ᦇ钢的表面（感应淬火或直接淬火）以获得所需的表面硬度。

扩展数据：
销用于定位和紧固零件；它有两种类型：圆柱形和锥形。

销通常是通过压入或敲入软金属来安装的。

销钉，通常是圆锥形、尖头或尖头的木材或金属销，用于固定或固定（木材、瓷砖、鞋底、鞋帮、家具模具和部件）或修补孔。

销在机械零件的连接中起着重要的作用。

根据形状和功能的不同，可分为：开口销、锥形销、圆柱销、槽销等。

1986年，我国首次采用ISO紧固件产品标准，并颁布了产品销售国家标准。

有关详细信息，请参见销售标准。

开口销是商品和紧固件中不可替代的产品。

标准型号链条参数表以下是A系列链条标准参数的列表，包括滚子、DIN、ISO、ANSI、链号、Pd1 maxb1 min、节距、直径、宽直径、度、d2、L minLc max、maxmax、h2T、Q minq≈、内链、内节、内销轴、销轴长度、板高、厚度、载荷、链板、拉伸每米长重和极限。

链号：*03C-1、*04C-1、*06C-1、085-1、08A-1、10A-1、12A-1、16A-1、20A-1、24A-1、28A-1、32A-1、36A-1、40A-1、48A-1、*15、*25、*35、41、40、50、60、80、100、120、140、160、180、200、240节距（mm）：2.48、3.30、5.08、7.77、7.95、10.16、11.91、15.88、19.05、22.23、25.40、28.58、35.71、39.68、47.63直径（mm）：2.38、3.18、4.77、6.25、7.85、9.40、12.57、15.75、18.90、25.22、25.22、31.55、35.48、37.85、47.35宽直径（mm）：1.62、2.31度（mm）：6.10、7.90销轴长度（mm）：6.90、8.40板高（mm）：4.30、6.00、9.00、9.91、12.00厚度（mm）：0.60、0.80、1.30、1.30、1.5载荷（kN）：1.80、3.50、7.90、6.67、14.10、22.20、31.80、56.70、88.50拉伸每米长重（kg/m）：0.08、0.15、0.33、0.41、0.62、1.02、1.50、2.60、3.91、5.63、7.50、10.10、13.45、16.15、23.20以上是A系列链条标准参数的详细列表，包括滚子、DIN、ISO、ANSI、链号、节距、直径、宽直径、度、销轴长度、板高、厚度、载荷、链板、拉伸每米长重和极限。

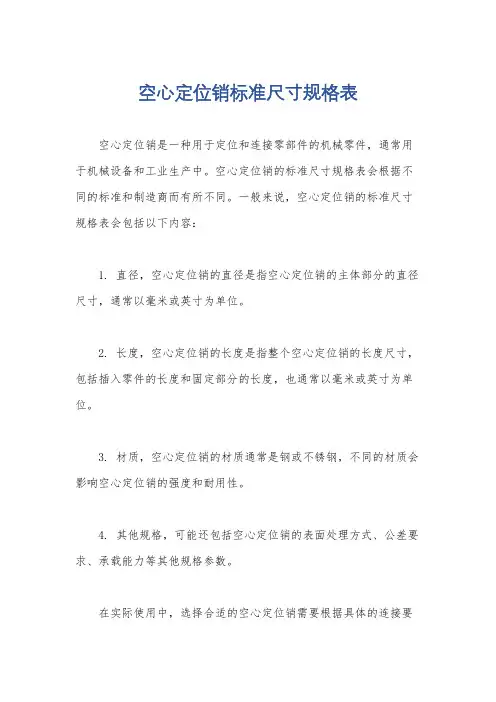

空心定位销标准尺寸规格表
空心定位销是一种用于定位和连接零部件的机械零件，通常用于机械设备和工业生产中。

空心定位销的标准尺寸规格表会根据不同的标准和制造商而有所不同。

一般来说，空心定位销的标准尺寸规格表会包括以下内容：
1. 直径，空心定位销的直径是指空心定位销的主体部分的直径尺寸，通常以毫米或英寸为单位。

2. 长度，空心定位销的长度是指整个空心定位销的长度尺寸，包括插入零件的长度和固定部分的长度，也通常以毫米或英寸为单位。

3. 材质，空心定位销的材质通常是钢或不锈钢，不同的材质会影响空心定位销的强度和耐用性。

4. 其他规格，可能还包括空心定位销的表面处理方式、公差要求、承载能力等其他规格参数。

在实际使用中，选择合适的空心定位销需要根据具体的连接要
求、负载要求和安装空间等因素进行综合考虑。

此外，还需要根据具体的标准和制造商提供的标准尺寸规格表进行选择，以确保连接的准确性和可靠性。

希望这些信息能够对你有所帮助。

套筒滚子链条有哪些规格及尺寸，请大家详细阅读下表：计算链轮外径公式：例：制造一只链轮齿数为Z=19,规格为6′-12A,节距为P=19.05，求车削链轮齿胚的外径。

解：齿部分度圆直径=齿数×规格=19×6=￠114。

轮齿的最大外径=齿数+2×规格=19+2×6=￠126。

例：制造一只链轮齿数为Z=19,规格为1.2in-24A,节距P=38.1，求车削链轮齿胚的外径。

解：齿部分度圆直径=齿数×规格=19×12=￠228轮齿的最大外径=齿数+2×规格=19+2×12= ￠252。

滚子链和链轮 1．滚子链滚子链(roller chain)在一般机械中应用广泛。

滚子链条由若干内链节和外链节依次铰接而成。

内链节由内链扳、套筒和滚子组成。

内链板与套筒以过盈配合联接,套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。

外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。

内链节和外链节之间用套筒和销轴以间隙配合相联。

当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。

链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。

链条上相邻两销轴中心的距离 p叫作节距(pitch)，它是链条的主要参数。

传动链在使用时总是首尾相连成环形。

滚子链的接头形式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹簧卡将销轴锁紧。

当链节总数为奇数时，则应采用过渡链节进行联接。

但过渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。

因此链节总数最好为偶数。

2．链轮链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。

三段圆弧和直线bc组成，称为三圆弧一直线齿形。

链轮的典型结构由轮辐、轮毂、轮缘三部分组成。

具体结构型式由链轮直径大小而定。

钢的抗拉强度为3945％，钢的屈服强度为3945％，抗拉强度为3945 MPa。

一种45钢是轴零件的常用材料。

很便宜经过调质（或正火）后，可以获得更好的切削性能以及更高的强度和韧性综合机械性能。

淬火后表面硬度可达到45-52hrc。

40Cr合金结构钢适用于中等精度和高速的轴零件。

经过淬火，回火和淬火后，这种钢具有更好的综合机械性能。

一种45钢广泛用于机械制造中，并具有良好的机械性能。

但是，它是一种中碳钢，淬火性能不好。

45钢可以硬化到hrc42〜46。

因此，如果需要表面硬度。

我们也希望充分发挥45ᦇ钢的卓越机械性能。

我们经常淬火45ᦇ钢的表面（高频淬火或直接淬火），以获得所需的表面硬度。

扩展数据：
销钉用于定位和紧固零件；它有两种类型：圆柱形和圆锥形。

通常通过压入或敲入软金属来安装销钉。

销钉，通常是圆锥形，尖头或尖头的木材或金属销钉，用于固定或紧固（木材，瓷砖，鞋底，鞋面，家具模具和组件）或修复孔。

销钉在机械零件的连接中起着重要作用。

根据形状和功能的不同，可以分为：开口销，锥形销，圆柱销，槽形销等。

1986年，中国首次采用了紧固件产品的ISO标准，并发布了销售产品的国家标准。

有关详细信息，请参阅销售标准。

在销产品中，圆柱销，锥形销和开口销是广泛使用的商品紧固件，它们也是不可替代的紧固件产品。

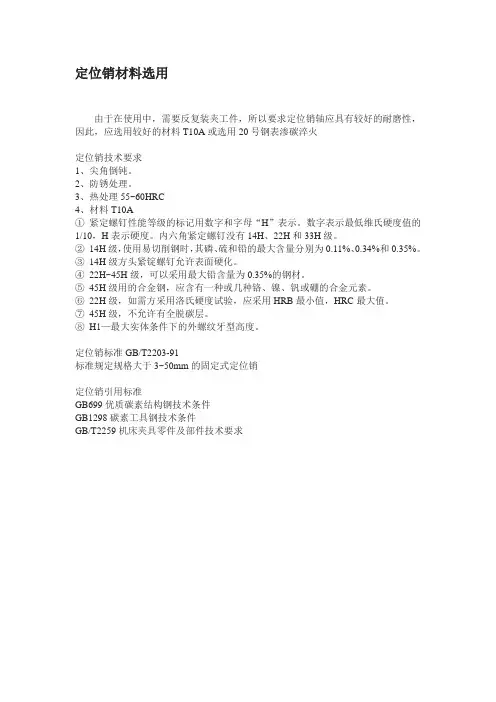

定位销材料选用由于在使用中，需要反复装夹工件，所以要求定位销轴应具有较好的耐磨性，因此，应选用较好的材料T10A或选用20号钢表渗碳淬火定位销技术要求1、尖角倒钝。

2、防锈处理。

3、热处理55~60HRC4、材料T10A①紧定螺钉性能等级的标记用数字和字母“H”表示。

数字表示最低维氏硬度值的1/10，H表示硬度。

内六角紧定螺钉没有14H、22H和33H级。

②14H级，使用易切削钢时，其磷、硫和铅的最大含量分别为0.11%、0.34%和0.35%。

③14H级方头紧锭螺钉允许表面硬化。

④22H~45H级，可以采用最大铅含量为0.35%的钢材。

⑤45H级用的合金钢，应含有一种或几种铬、镍、钒或硼的合金元素。

⑥22H级，如需方采用洛氏硬度试验，应采用HRB最小值，HRC最大值。

⑦45H级，不允许有全脱碳层。

⑧H1—最大实体条件下的外螺纹牙型高度。

定位销标准GB/T2203-91标准规定规格大于3~50mm的固定式定位销定位销引用标准GB699 优质碳素结构钢技术条件GB1298 碳素工具钢技术条件GB/T2259机床夹具零件及部件技术要求定位销技术标准材料:D<=18mm,T8按GB1298的标准;D>18mm,20钢按GB699的标准热处理:T8为HRC55~60;20钢渗碳深度0.8~1.2mm,HRC55~601.固定式定位销2.可换式定位销3.锥面定位销4.削边定位销5.标准菱形定位销JB/T 6059.8-1992 机械压力机锻模定位销机械行业标准(JB) JB/T6059.8-1992 本标准规定了机械压力机锻模定位销的结构、尺寸、材料、热处理及标记。

定位销规格3至50mm的固定试定位销定位销规格表(附图)定位销技术条件材料:D<=18mm,T8按GB1298的规定D>18mm,20钢按GB699的规定热处理:T8为HRC55~60,20钢渗碳深度0.8~1.2mm,HRC55~60圆柱销/定位销规格6 X 30标准号：GB119公称尺寸d极限偏差长度L极限偏差千件重量6 土30土 6.66表面处理：清洗材质：不锈钢（304、0Cr18Ni19）材料特性：它广泛作为不锈耐热钢使用定位销产品规格0.900*4 0.900*5 0.900*6 0.900*7 0.900*8 0.900*101.500*5 1.500*6 1.500*7 1.500*8 1.500*9 1.500*102.00*5 2.00*6 2.00*7 2.00*8 2.00*9 2.00*10 2.00*11 2.00*12 2.00*13 2.00*14 2.00*15 2.00*16 2.00*17 2.00*18 2.00*19 2.00*20 2.00*21 2.00*22 2.500*7 2.500*8 2.500*9 2.500*10 2.500*11 2.500*12 2.500*20 2.500*22 2.500*24 2.500*26 2.500*28 2.500*302.500*13 2.500*14 2.500*15 2.500*16 2.500*17 2.500*183.00*8 ... 3.00*20 ... 3.00*30 ... ... 3.50*10 ... 3.50*25 ... 3.50*304.00*6 ... 4.00*10 ... 4.00*20 ... ... 4.00*25 ... 4.00*30 ... 4.00*355.00*10 ... 5.00*15 ... 5.00*20 ... ... 5.00*25 ... 5.00*30 ... 5.00*356.00*10 5.00*15 6.00*20 6.00*25 6.00*30 6.00*35 ... 13.00*15 ... 13.00*25 ... 13.00*35。

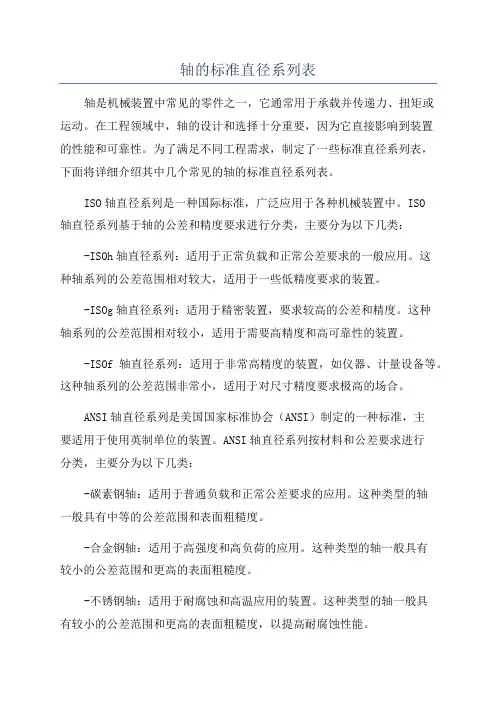

轴的标准直径系列表轴是机械装置中常见的零件之一，它通常用于承载并传递力、扭矩或运动。

在工程领域中，轴的设计和选择十分重要，因为它直接影响到装置的性能和可靠性。

为了满足不同工程需求，制定了一些标准直径系列表，下面将详细介绍其中几个常见的轴的标准直径系列表。

ISO轴直径系列是一种国际标准，广泛应用于各种机械装置中。

ISO轴直径系列基于轴的公差和精度要求进行分类，主要分为以下几类：-ISOh轴直径系列：适用于正常负载和正常公差要求的一般应用。

这种轴系列的公差范围相对较大，适用于一些低精度要求的装置。

-ISOg轴直径系列：适用于精密装置，要求较高的公差和精度。

这种轴系列的公差范围相对较小，适用于需要高精度和高可靠性的装置。

-ISOf轴直径系列：适用于非常高精度的装置，如仪器、计量设备等。

这种轴系列的公差范围非常小，适用于对尺寸精度要求极高的场合。

ANSI轴直径系列是美国国家标准协会（ANSI）制定的一种标准，主要适用于使用英制单位的装置。

ANSI轴直径系列按材料和公差要求进行分类，主要分为以下几类：-碳素钢轴：适用于普通负载和正常公差要求的应用。

这种类型的轴一般具有中等的公差范围和表面粗糙度。

-合金钢轴：适用于高强度和高负荷的应用。

这种类型的轴一般具有较小的公差范围和更高的表面粗糙度。

-不锈钢轴：适用于耐腐蚀和高温应用的装置。

这种类型的轴一般具有较小的公差范围和更高的表面粗糙度，以提高耐腐蚀性能。

DIN轴直径系列是德国标准化学会（DIN）制定的一种标准，主要适用于使用公制单位的装置。

DIN轴直径系列按公差和精度要求进行分类，主要分为以下几类：-k轴直径系列：适用于一般负载和正常公差要求的装置。

这种类型的轴公差范围较大，适合对精度要求不高的应用。

-n轴直径系列：适用于较高精度要求的装置。

这种类型的轴公差范围较小，适合对精度要求较高的应用。

-p轴直径系列：适用于高精度要求的装置，如仪器和计量设备等。

这种类型的轴公差范围非常小，适合对精度要求极高的应用。

销轴与孔过盈配合浅析随着航空的高速发展，机载产品在制造业中的地位越来越重要。

机载产品中销轴与孔的过盈配合装配问题提出了更高的要求，过盈配合件是依靠相配件装配以后的过盈量达到紧固联接。

装配后，由于材料的弹性变形，使配合之间产生压力，因此在工作时配合面间具有相当的联擦力来传递扭矩或轴向力。

在过盈配合件众多的装配方法中，用完全互换装配法。

齿条压力机来完成销轴与孔的装配工作。

1 包容件与被包容件的材料和公差配合要求包容件与被包容件的装配如图1所示：圆柱销的材料为0Cr18Ni9，热处理工艺--冷拉，表面处理--钝化处理。

包容件材料--0Cr13Ni8Mo2Al，热处理工艺--退火，固溶，540度时效，表面处理--钝化处理。

圆柱销的公差配合是S7，S7公差是mm。

孔的公差配合5H9，公差mm。

高速鋼机用铰刀的直径公差（GB1133-84），H9级精度铰刀的公差mm，硬质合金机用铰刀的直径公差（GB1133-84），H9级精度铰刀的公差mm。

在5H9孔的尺寸测量量具为5H9的光面塞规，5H9T公差为0.0028--0.0052mm，5H9Z公差为0.0276--0.0300mm，H/S类配合平均相对过盈量为0.005--0.0014mm。

2 销轴与孔过盈配合的传统装配方法2.1 销轴的磨削缺陷销轴主要用来固定零件之间的相对位置，起定位作用，也可用于轴与轮毂的联接，传递不大的载荷，还可作为安全装置中的过载剪断元件。

销轴在磨削时，由于砂轮的不平整，无心外圆磨床磨出的销轴出现了如图2的三种情况，在测量中，两端与中间尺寸的大小不一样，测量的尺寸出现了偏差，严重影响装配操作和使用寿命。

2.2 销轴与孔的装配结构和安装要求2.2.1 压力机的压装要求在销轴与孔的装配中，孔的尺寸由5H9的铰刀控制尺寸，尺寸公差为mm，装配由齿条压力机压装，其受力中心线与包容件，被包容件中心线保持同轴。

对细长轴应严格控制受力中心线与零件的同轴性。

一、定位销轴见图2-1技术要求 1、尖角倒钝。

2、防锈处理。

3、热处理55~60HRC 4、材料T10A 。

1、零件图样分析1）图中以φ20018.00+mm 轴心线φ1801800。

mm 与尺寸φ2001800。

+mm 的同轴度公差要求为φ0.02mm 。

2）图中以φ20018.00+mm 轴心线为基准，外径φ30mm 的圆柱端面与基准轴心线的垂直度为公差为0.02mm。

3）工件热处理后硬度为55~60HRC。

4）选用材料为高级优质碳素工具钢T10A。

2、定位销轴机械加工工艺过程卡（表2-1）。

表2-1定位销轴机械加工工艺过程卡3、工艺分析+mm是用1）定位销轴是在夹具体中做定位用的零件，从图中可以看出，φ20018.0来做定位部分的，φ15mm 与φ18018.00 mm 形成的锥体是在装夹工件时起导向作用的，由于在使用中，需要反复装夹工件，所以要求定位销轴应具有较好的耐磨性，因此，应选用较好的材料T10A 或选用20号钢表渗碳淬火。

2）定位销轴在单件或小批量生产时，采用普通车床加工，若批量较大时，可采用专业性较强的设备加工，如转塔车床等。

3）零件除单件下料外，可采用5件一组连下，在车床上加工时，车一端后，用切刀切下一件，加工完一批后，再加工另一端面。

4）由于该零件有同轴度和垂直度要求，在车削工序时加工出两端中心孔，零件淬火后采用中心孔定位装夹再磨削，这样可以更好地保证零件的精度要求。

5）零件长度L 和直径D 的比值较小，在热处理时不易变形，所以可留有较少的磨削余量。

6）对精度要求较低的零件，可将粗、精加工合成一道工序完成。

7）同轴度和重直度的检验可采用如图2-2所示的工具检测，也可采用偏摆仪检测。

图2-2 同轴度检具技术要求1、顶尖和底座要有较好的平行度。

2、其中一顶尖应为活顶尖。

圆柱销钉规格表圆柱销钉是一种常见的机械零件，广泛应用于各种行业和领域。

它具有简单、实用、可靠的特点，被广泛用于固定和连接零件、构件以及各种设备中。

下面是一份圆柱销钉规格表，详细介绍了圆柱销钉的不同规格和特点。

一、规格圆柱销钉的规格主要包括直径、长度和材料三个方面。

1. 直径：圆柱销钉的直径通常以毫米（mm）为单位进行标注。

常见的直径规格有1mm、2mm、3mm等，根据需要选择合适的直径。

2. 长度：圆柱销钉的长度也以毫米为单位进行标注。

不同长度的圆柱销钉适用于不同的固定和连接需求，常见的长度规格有10mm、20mm、30mm等。

3. 材料：圆柱销钉的材料决定了其强度和耐用性。

常见的材料有碳钢、不锈钢等，根据具体使用环境和要求选择合适的材料。

二、特点圆柱销钉具有以下几个特点：1. 结构简单：圆柱销钉由一个圆柱形的杆体和一个固定在一端的圆柱头组成，结构简单明了。

2. 安装方便：圆柱销钉通过将杆体插入要连接的零件中，并用锤子轻敲杆体的另一端，使之固定在位，安装方便快捷。

3. 稳固可靠：圆柱销钉通过杆体和零件之间的摩擦力和压力实现固定和连接，稳固可靠。

4. 重复使用：圆柱销钉可以多次拆卸和装配，方便维护和更换零件。

5. 广泛应用：圆柱销钉广泛应用于机械制造、汽车制造、建筑、家具制造等领域，满足不同行业的固定和连接需求。

三、应用场景圆柱销钉适用于以下几个应用场景：1. 机械制造：在机械制造过程中，圆柱销钉常用于连接和固定零件，保证机械设备的正常运行。

2. 汽车制造：圆柱销钉被广泛应用于汽车制造中，用于连接和固定汽车零件，确保汽车的安全和稳定。

3. 建筑：在建筑过程中，圆柱销钉用于连接和固定建筑构件，确保建筑的牢固和稳定。

4. 家具制造：圆柱销钉用于家具制造中，连接和固定家具零件，使家具结构稳固可靠。

四、注意事项在使用圆柱销钉时，需要注意以下几点：1. 选择合适的规格：根据实际需求选择合适的直径和长度规格，确保圆柱销钉能够满足固定和连接的需求。

国标圆柱销8m6的公差为φ8m6（+0.015/+0.006）；上偏差为+0.015，下偏为+0.006；最大极限尺寸为φ8.015，最小极限尺寸为φ8.006，公差带为0.009。

不锈钢圆柱销10 h8的公差是φ10 h8（0/-0.022），上偏差为0，下偏差为-0.022。

最大极限尺寸为φ10，最小极限尺寸为φ9.978，公差带为0.022。

我国的圆柱销国标为gb119-86，圆柱是由以矩形的一条边所在直线为旋转轴，其余三边绕该旋转轴旋转一周而形成的几何体。

它有2个大小相同、相互平行的圆形底面和1个曲面侧面。

其侧面展开是矩形。

扩展资料：销有多种类型，如圆柱销、圆锥销、槽销、销轴和开口销等等，这些销都已经标准化了。

这些销就配合固定在销钉孔中。

不同的销对应的销钉孔要求也各不相同。

圆柱销靠过盈配合固定在销钉孔中，经多次拆装会降低其位置精确度和可靠性。

而圆柱销属于定位销，定位销是用来固定零件的相对位置，故销和销钉孔能够承载一定的载荷。

销一般用以联接、锁定零件或作装配定位用，也可以作为安全装置的零件。

圆柱销靠过盈固定在孔中，用以固定零件、传递动力，或作定位件。

定位销通常不受或只受很小的载荷，其尺寸常由经验决定。

联接用销常受挤压和剪切，但销的尺寸可根据联接结构特点和经验确定，然后按受力情况作相应的强度校核。

安全销直径应按过载时被剪断的强度条件决定。

圆柱销的强度计算公式如下：销的剪切强度（1）情况1，销的安装位置如图2。

（2）情况2，销的安装位置如图3。

图2 销连接受力图注：式中D、d等字母含义如图2。

L——销的长度z——销数[σ]p——许用挤压应力[τ]——许用切应力（普通圆柱销常用材料35、45号钢=80MPa，弹性圆柱销多用65Mn=120~130MPa）。
