沥青蜡含量试验(蒸馏法)

试验操作规程(路面)洛杉矶磨耗试验操作规程一、将不同规格的集料用水冲洗干净,置烘箱中烘干至恒重。

二、分级称量(准确至5g),称取总质量(m1),装入磨耗机之圆筒中。

三、选择钢球,使钢球的数量及总质量符合规定.将钢球加入钢筒中,盖好筒盖,紧固密封。

四、将计数器调整到零位,设定要求的回转次数,回转次数应符合要求,开动磨耗机,以30r/min---33r/min之转速转动至要求的回转次数为止。

五、取出钢球,将经过磨耗后的式样从投料口倒入接受容器中。

六、将试样过筛,筛去试样中被撞击磨碎的细屑。

七、用水冲洗干净留在筛上的碎石,置105℃±5℃烘箱中烘干至恒重(通常不少于4h),准确称量(m2)。

粗集料磨光值试验操作规程一、安装试件.将同一种集料的四个试件分为一组,编号为1---4,5---8,9---12,标准试件编号为13---14等,安装于道路轮上.每两块试件间应置一块橡胶石棉垫片，最后一块试件应紧紧挤入轮槽中,以达到各个试件挤紧.最后,顺序旋紧螺丝,必要时可让在道路轮端板上加垫木版,用锤轻轻敲打,以保证紧装试块,在磨光过程中不致使试件松动或断裂。

二、磨光试件.将道路轮安装在试验机的轮轴上,使橡胶轮的轮幅完全压着露出的集料表面,然后,盖上机盖,接通水源及打开金刚砂(30号)储料斗中调节闸板.开启电源后,磨光机开始运转.3h后关掉电源,换上280号金刚砂重启电源,3h后停止试验。

三、同一试样至少进行平行试验4次,若标准试件的平均值PSV均标在46—52范围,测试有效。

粗集料冲击值试验操作规程一、用铲将集料的1/3从容器上方不超过50mm处装入量筒,用捣棒半球形端将集料捣实25次,同样的方法3次做完,除去多余的集料,并外加集料填满空隙。

二、称量量筒中集料质量(m)(准确至0.1g)三、将冲击试验仪置于坚硬地面上并在仪器底放置垫块。

四、将集料倒入仪器底的冲击杯中用捣杆捣实25次。

五、调整锤高，使高度在380mm±5mm.六、使锤自由落下连续锤击15次,间隔不少于1s。

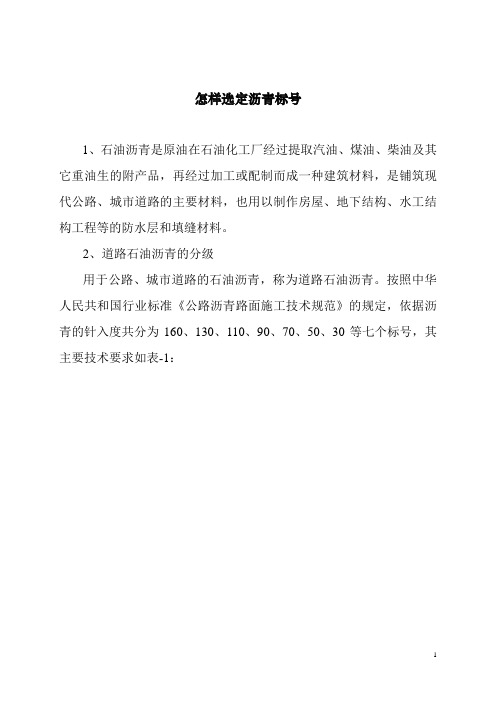

怎样选定沥青标号1、石油沥青是原油在石油化工厂经过提取汽油、煤油、柴油及其它重油生的附产品，再经过加工或配制而成一种建筑材料，是铺筑现代公路、城市道路的主要材料，也用以制作房屋、地下结构、水工结构工程等的防水层和填缝材料。

2、道路石油沥青的分级用于公路、城市道路的石油沥青，称为道路石油沥青。

按照中华人民共和国行业标准《公路沥青路面施工技术规范》的规定，依据沥青的针入度共分为160、130、110、90、70、50、30等七个标号，其主要技术要求如表-1：2、130号、160号沥青一般适用于寒冷地区中、低等级公路的层铺法表面处治沥青面层。

通常还用作乳化沥青、稀释沥青、改性沥青、改性沥青的基质沥青。

23、道路石油沥青的主要技术指标：一般又俗称三大常规指标：（1）、针入度：它主要表征沥青的稠度，也用以命名沥青的标号。

用针入度仪在试验室测定，即用标准试杯盛样，在25℃的水溶内，以100g重的标准试针，在5秒内自由落下刺入沥青试样内的深度，以0.01mm计。

（2）、软化点：它主要表征沥青对温度变化的敏感度。

用软化点仪标准环球法在试验室测定。

（3）、延度：它主要表征沥青抵抗变形能力的程度（或表征沥青塑性的程度）。

用延度仪在试验室测定，将标准试模及盛于其中的沥青试样，置于一定温度（5℃、10℃、15℃、25℃等）的水溶内，逐渐拉伸试模，直至沥青试样断裂时的长度，俞长俞好。

4、沥青标号的选定（1）、沥青标号的选定原则沥青路面采用的沥青标号，宜按照公路等级、气候条件、交通条件、路面类型以及在路面结构中的层位、施工方法等，结合当一的使用经验，经技术论计后慎重确定。

对高速公路、一级公路、夏季温度高、高温持续时间长、重载交通、山区或丘陵区坡陡弯急路段、停车场或行车速度慢的路段等宜采用稠度大的沥青，如70号、50号等。

对冬季寒冷的地区或交通量小，载重轻、旅游公路等宜选用稠度小，低温延度大的沥青。

当高温要求与低温要求发生矛盾时，应优先考虑高温性能的要求。

原油中蜡、胶质、沥青质含量的测定一、实验仪器及器材：高低温烘箱 电热套 电子称 磨口锥形瓶 蒸馏管 连接器 铁架台 量筒 滤纸 镊子 烧杯 漏斗 二、实验药品：正庚烷 甲苯三、实验准备：1. 对于一个样品预先清洗锥形瓶两个，标记A,B;烧杯一个标记C ；并将其在烘箱中烘干，待常温冷却1h 后称重，记为m A ，m B ， m C ； 2. 用镊子夹取干净滤纸一张称重记为m f ; 3. 将高低温烘箱开启设置-27℃； 四、实验步骤：1. 取大约1g 样品放入滤纸中称重，记m s ;将称好样品用滤纸包好放入蒸馏管连接器下段；2. 用量筒量取30ml 正庚烷，倒入锥形瓶A 中，将锥形瓶A 放入电热套上，按从上到下的顺序将蒸馏管、连接器、锥形瓶用铁架台固定好，保证连接处密封性，以上操作在通风橱中进行；3. 开启电热套，待瓶中正庚烷沸腾后，使蒸馏时间30min ，完成后停止加热，将锥形瓶A 取下并将瓶中液体倒入预先称重的烧杯C 中，将C 放入-27℃的烘箱冷却30min ；4. 用量筒量取30ml 甲苯溶液倒入锥形瓶B 中，将锥形瓶和步骤3中取下的整流管连接器连接好，开启电热套加热，待其蒸馏30min,待蒸馏结束后关闭电热套，待玻璃仪器冷却后拆下整流管连接器，将锥形瓶再次放到电热套上让瓶中液体继续沸腾蒸发，待瓶中液体剩余少量时关闭电热套并将锥形瓶取下； 5. 取滤纸放上漏斗，将漏斗放在锥形瓶A 上，将步骤3中冷却好烧杯中液体倒入漏斗过滤，完成过滤后将烧杯同时放入烘箱，待过滤15min 后将锥形瓶A 和烧杯C 取出，将A 在电热套上继续蒸发，待A 中剩余少量后停止加热；6. 将烘箱温度设置60℃，将过滤后滤纸放在烧杯C 上，放入烘箱烘干30min ；7. 取出烧杯C 和滤纸，再次将温度设为100℃，将步骤4、5中A 、B 瓶放入烘箱进行烘干1h ；8. 将步骤7中烘好的A 、B 、C 和滤纸在常温下冷却24h 后，称量各自重量，记为m A ’ m B ’ m C ’ 和m f ’ 9. 计算各部分含量:蜡含量=100''⨯--+sfc f c m m m m m %胶质含量=100'⨯-S AA m m m %沥青质=100'⨯-sBB m m m %。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

蜡含量测定试验操作规程一、在蒸馏瓶中称取约50g沥青试样Mb，准确至0.1g，将瓶塞塞妥。

用锥形瓶做接收器，装在盛有冰水的烧杯中。

调节燃气炉火焰高度将蒸馏瓶包住。

以每秒两滴的速度蒸馏至无馏分油，瓶内蒸馏残留物完全形成焦炭为止。

、二、将盛有馏分油的锥形瓶从冰水中取出，称取馏分油的总质量M1,准确至0.05g。

从中取出1~3g（M2）准确至1mg。

三、将10ml乙醚注入锥形瓶中溶解馏分油，然后注入试样冷却筒中，再用15ml乙醚分两次清洗锥形瓶，洗液也倒入冷却筒中。

再将25ml乙醇注入冷却筒内与乙醚混合均匀。

冷却1h,使蜡充分结晶析出。

另在试管中量取50ml乙醚-乙醇体积比（1：1）混合液冷却至-20℃备用。

四、蜡结晶析出后，拔起塞子，自然过滤30min,当砂芯过滤漏斗内看不到液体时，启动真空泵，调节真空度，使滤液以每秒一滴的速度过滤至无液体滴落，关闭真空泵使压力恢复常压，用备好的乙醚-乙醇混合液30ml洗涤蜡层、塞子及冷却筒内壁。

继续过滤至看不见溶剂后再抽滤5min。

五、从冷浴中取出冷却过滤装置，将吸滤瓶中溶液倾入回收瓶中，用乙醚-乙醇混合液冲洗3次，每次用10-15ml，洗液并入回收瓶。

六、重新装好冷却过滤装置，用30ml预热至50℃~60℃的石油醚清洗试样冷却筒及塞子，待漏斗中无溶液后，再用热石油醚溶解漏斗中的蜡两次，每次用量35ml，然后用真空泵吸滤至无液滴滴落。

七、将吸滤瓶中蜡溶液倾入已称质量的锥形瓶中，并用常温石油醚分3次清洗吸滤瓶，每次用量5ml~10ml。

洗液倒入锥形瓶的蜡溶液中。

八、将盛有蜡溶液的锥形瓶放在适宜的热源上把溶剂蒸发尽。

然后将锥形瓶放在105℃烘箱去除石油醚，然后放入真空干燥箱（105℃±5℃，残压21kPa~35kPa）中1h，再置干燥器中冷却1h后称重，得到析出蜡的质量mw，准确至0.1mg。

沥青蜡含量试验（蒸馏法）1.将工业酒精注入冷浴缸内，使液面离上盖约30mm。

打开电源开关，在数显温度控制器上设定所需要的温度（-20℃）。

2.将蒸馏瓶洗净，干燥称其质量，准确至0.1g。

3.250ml锥形瓶洗净、烘干、编号称其质量至1mg。

4.在蒸馏瓶中称取沥青（m b）为50g±1g，准确至0.1g,并将瓶塞塞妥用锥形瓶做接受器，装在盛有冰水的烧杯中。

5.调节加热强度，从加热开始起5min~8min内开始初馏，以每秒两滴的流出速度继续蒸馏至无馏分油。

全蒸馏过程在25min内完成。

6.将装有馏分油的锥形瓶，从冰水中取出，拭干瓶外水分，置室温下冷却称其质量，得到馏分油总质量（m1）,准确至0.05g。

7.将盛有馏分油的锥形瓶盖上盖，稍加热熔化，摇晃试样均匀。

将熔化的馏分油注入另一已知质量的锥形瓶中，称取用于脱蜡的馏分油1~3g(m2)，准确至1mg。

8.将盛有馏分油的锥形瓶注入10ml乙醚，使其充分溶解，然后注入试样冷却筒中，再用15ml乙醚分两次清洗锥形瓶，并将洗液倒入冷却筒中，再将25ml乙醇注入试样冷却筒内与乙醚充分混合均匀。

从加入乙醚时间开始，冷却1h，使蜡充分结晶析出。

9.结晶后，拔起塞子过滤析出的蜡，并将塞子用适当方法吊在冷却筒中，保持自然过滤30min。

10.当砂芯过滤漏斗中看不到液体时，启动水流泵，抽滤至无液体滴漏。

再将已冷却15min的乙醚—乙醇一次加入30ml，洗涤蜡层并清洗塞子及试样冷却筒内壁。

继续过滤，当溶剂在蜡层上看不见时，继续抽滤5min，将蜡中的溶剂抽干，以除去蜡中的溶液。

取出冷却过滤装置，取下洗滤瓶，并用乙醚—乙醇冲洗三次，每次10ml—15ml,洗液并入回收瓶中。

11.将试样冷却筒，塞子及吸滤瓶重新装妥，再将30ml已预热至50℃~60℃的石油醚清洗试样冷却筒及塞子，拔起塞子过滤。

待无溶液后，再用热石油醚溶解两次，每次35ml，立即用水流泵吸滤至无液滴滴落。

2021年道路工程练习题和答案（Part2）共3种题型，共90题一、单选题(共35题)1.土工合成材料的常规厚度是指在()压力下的试样厚度。

A：20kPaB：2kPaC：200kPaD：5kPa【答案】：B【解析】：土工合成材料厚度测定方法(JTGE50-2006T1112)规定，厚度指土工织物在承受规定的压力下，正反两面之间的距离。

常规厚度是在2kPa庄力下测得的试样厚度。

2.土工织物垂直渗透性能试验中，调整水流，使水头差达到()±()，记录此值，精确到1mm。

A：70mm,10mmB：80mm,10mmC：70mm,5mmD：80mm,5mm【答案】：C【解析】：垂直渗透性能试验中，调整水流，使水头差达到70mm±5mm，记录此值，精确到1mm。

所以答案为C。

3.振动台法测定最大干密度时，应分()振实。

A：两层B：三层C：四层D：五层【答案】：B【解析】：振实过程中应分三层振实。

4.当检测沥青喷洒数量时，如果两个测定值的误差不超过平均值的（）时，取平均值作为洒布沥青用量的报告值。

A：10%B：5%C：15%D：20%【答案】：A【解析】：检测沥青喷洒数量时，应在距两端1/3长度附近的洒布宽度的任意位置上进行测试，当两个测定值的误差不超过平均值的10%时，取平均值作为洒布沥青用量的报告值。

5.砂土处于最疏松状态时，其孔隙比为（）。

A：emaxB：eminC：eD：Dr【答案】：A【解析】：孔隙比指土中孔隙体积与土粒体积之比，e=Vv/Vs，故土所能达到最密实时的孔隙比是emin，最松时的孔隙比是emax。

6.使用核子密湿度仪测定土基或基层材料的压实密度及含水率时，打洞后用直接透射法所测定的层厚不宜大于()。

A.20C.mB.25C.mA：30B：mC：40D：m【答案】：C【解析】：使用核子密湿度仪测定土基或基层材料的压实密度及含水率时，打洞后用直接透射法所测定的层厚不宜大于30cm。

[单选题]1.沥青旋转黏度重复性试验和再现性试验的允许误差分别为平均值的（）。

A.1.5%；12.5%B.1.5%；14.5%C.3.5%；12.5%D.3.5%；14.5%参考答案：D参考解析：《公路工程沥青及沥青混合料试验规程》P108页，沥青旋转黏度重复性试验的允许误差为平均值的3.5%，再现性试验的允许误差为平均值的14.5%。

所以答案为D。

[单选题]2.一组马歇尔试件测得马歇尔模数为0.44kN/mm，流值为21.5mm，则该组试件的稳定度为（）。

A.0.02kNB.48.86kNC.9.46kND.21.04kN参考答案：C参考解析：试件的稳定度=试件的马歇尔模数×试件的流值=0.44kN/mm×21.5mm=9.46kN。

所以答案为C。

[单选题]3.工程中常用的沥青混合料抗剥落方法包括使用（）。

A.低黏度沥青B.高黏度沥青C.热拌沥青D.温拌沥青参考答案：B参考解析：工程中常用的沥青混合料抗剥落方法包括使用高黏度沥青。

所以答案为B。

[单选题]4.成型马歇尔试件的温度为120~150℃，沥青针入度较小稠度大的时候应取（）；针入度较大时稠度小时取（）。

A.高限；低限B.高限；高限C.低限；高限D.低限；低限参考答案：A参考解析：针入度小、稠度大的沥青取高限；针入度大、稠度小的沥青取低限；一般取中值。

所以答案为A。

[单选题]5.进行析漏试验时，在玻璃上加玻璃板盖，放入（）温度的烘箱中较合适。

A.167℃B.171℃C.173℃D.175℃参考答案：B参考解析：《公路工程沥青及沥青混合料试验规程》P304页，进行析漏试验时，在玻璃上加玻璃板盖，放入170℃±2℃的烘箱中。

所以答案为B。

[单选题]6.对浸水飞散试验，先在60℃±O.5℃恒温水槽中养生（），然后取出在室温中放置。

A.12hB.24hC.36hD.48h参考答案：D参考解析：《公路工程沥青及沥青混合料试验规程》P307页，对浸水飞散试验，先在60℃±0.5℃恒温水槽中养生48h，然后取出在室温中放置24h。
