沥青与沥青混合料试验规程

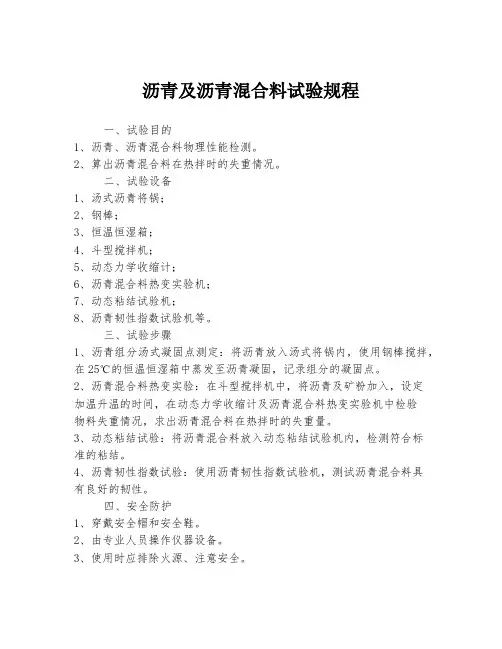

沥青及沥青混合料试验规程
一、试验目的
1、沥青、沥青混合料物理性能检测。

2、算出沥青混合料在热拌时的失重情况。

二、试验设备
1、汤式沥青将锅；
2、钢棒；
3、恒温恒湿箱；
4、斗型搅拌机；
5、动态力学收缩计；
6、沥青混合料热变实验机；
7、动态粘结试验机；
8、沥青韧性指数试验机等。

三、试验步骤
1、沥青组分汤式凝固点测定：将沥青放入汤式将锅内，使用钢棒搅拌，在25℃的恒温恒湿箱中蒸发至沥青凝固，记录组分的凝固点。

2、沥青混合料热变实验：在斗型搅拌机中，将沥青及矿粉加入，设定
加温升温的时间，在动态力学收缩计及沥青混合料热变实验机中检验
物料失重情况，求出沥青混合料在热拌时的失重量。

3、动态粘结试验：将沥青混合料放入动态粘结试验机内，检测符合标
准的粘结。

4、沥青韧性指数试验：使用沥青韧性指数试验机，测试沥青混合料具
有良好的韧性。

四、安全防护
1、穿戴安全帽和安全鞋。

2、由专业人员操作仪器设备。

3、使用时应排除火源、注意安全。

4、保持现场的清洁和整齐。

5、不得加热大于熔化点以上的沥青及混合料。

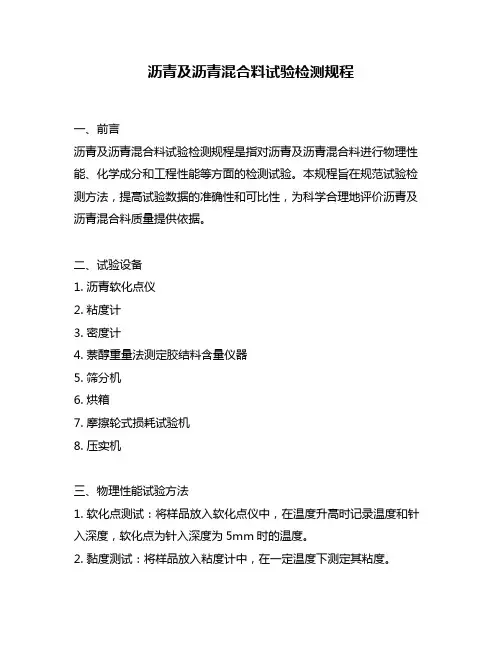

沥青及沥青混合料试验检测规程
一、前言
沥青及沥青混合料试验检测规程是指对沥青及沥青混合料进行物理性能、化学成分和工程性能等方面的检测试验。

本规程旨在规范试验检测方法，提高试验数据的准确性和可比性，为科学合理地评价沥青及沥青混合料质量提供依据。

二、试验设备
1. 沥青软化点仪
2. 粘度计
3. 密度计
4. 萘醇重量法测定胶结料含量仪器
5. 筛分机
6. 烘箱
7. 摩擦轮式损耗试验机
8. 压实机
三、物理性能试验方法
1. 软化点测试：将样品放入软化点仪中，在温度升高时记录温度和针入深度，软化点为针入深度为5mm时的温度。

2. 黏度测试：将样品放入粘度计中，在一定温度下测定其粘度。

3. 密度测试：将样品放入密度计中，在一定温度下测定其密度。

四、化学成分试验方法
1. 萘醇重量法测定胶结料含量：将样品加入萘醇中，使之完全溶解，然后用水洗涤、过滤、干燥，最后称重，计算胶结料含量。

2. 硫含量测试：将样品加入硫酸中，在一定温度下进行反应，然后用水洗涤、过滤、干燥，最后称重计算硫含量。

五、工程性能试验方法
1. 筛分试验：将样品放入筛分机中进行筛分。

2. 摩擦轮式损耗试验：将样品放入摩擦轮式损耗试验机中进行试验。

3. 压实度测试：将样品放入压实机中进行压实度测试。

六、结论
根据以上试验方法所得数据和结果，可以得出对于沥青及沥青混合料的物理性能、化学成分和工程性能等方面的评价和结论。

同时，在试验检测过程中也需要注意保持设备的正常运转和维护，保证试验数据的准确性和可比性。

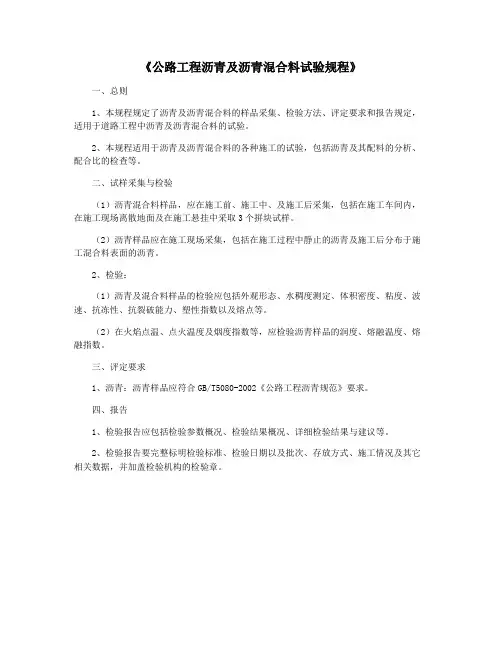

《公路工程沥青及沥青混合料试验规程》
一、总则
1、本规程规定了沥青及沥青混合料的样品采集、检验方法、评定要求和报告规定，适用于道路工程中沥青及沥青混合料的试验。

2、本规程适用于沥青及沥青混合料的各种施工的试验，包括沥青及其配料的分析、配合比的检查等。

二、试样采集与检验
（1）沥青混合料样品，应在施工前、施工中、及施工后采集，包括在施工车间内，在施工现场离散地面及在施工悬挂中采取3个拼块试样。

（2）沥青样品应在施工现场采集，包括在施工过程中静止的沥青及施工后分布于施工混合料表面的沥青。

2、检验：
（1）沥青及混合料样品的检验应包括外观形态、水稠度测定、体积密度、粘度、波速、抗冻性、抗裂破能力、塑性指数以及熔点等。

（2）在火焰点温、点火温度及烟度指数等，应检验沥青样品的润度、熔融温度、熔融指数。

三、评定要求
1、沥青：沥青样品应符合GB/T5080-2002《公路工程沥青规范》要求。

四、报告
1、检验报告应包括检验参数概况、检验结果概况、详细检验结果与建议等。

2、检验报告要完整标明检验标准、检验日期以及批次、存放方式、施工情况及其它相关数据，并加盖检验机构的检验章。

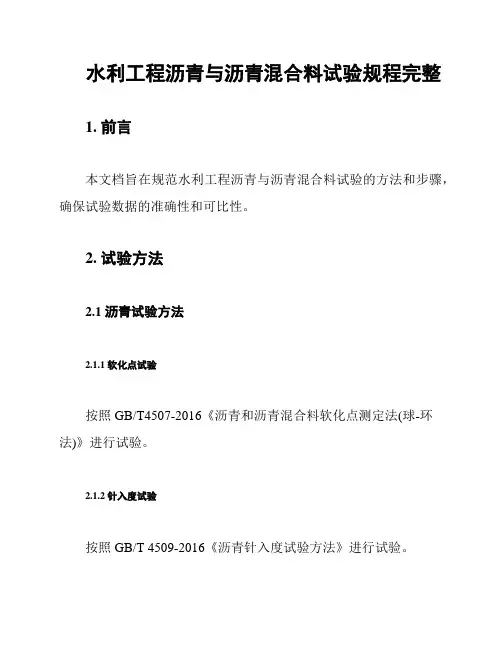

水利工程沥青与沥青混合料试验规程完整1. 前言本文档旨在规范水利工程沥青与沥青混合料试验的方法和步骤，确保试验数据的准确性和可比性。

2. 试验方法2.1 沥青试验方法2.1.1 软化点试验按照GB/T4507-2016《沥青和沥青混合料软化点测定法(球-环法)》进行试验。

2.1.2 针入度试验按照GB/T 4509-2016《沥青针入度试验方法》进行试验。

2.2 沥青混合料试验方法2.2.1 骨料含量试验按照JTG E20-2011《公路工程沥青混合料配合比设计与检验规程》进行试验。

2.2.2 中粗料含量试验按照JTG E20-2011《公路工程沥青混合料配合比设计与检验规程》进行试验。

2.2.3 沥青含量试验按照JTG E20-2011《公路工程沥青混合料配合比设计与检验规程》进行试验。

2.2.4 空隙率试验按照JTG E20-2011《公路工程沥青混合料配合比设计与检验规程》进行试验。

3. 试验步骤3.1 沥青试验步骤3.1.1 软化点试验步骤1. 烤箱温度设定：维持110℃±5℃。

2. 球与环清洗干净，用纯棉布擦干。

3. 称取准确的样品，放于试验器球形模具中，摆正调整直立度，且要求球的中心与环的中心重合。

4. 以约5mm/s的速度下降球，使球与样品接触。

5. 从开端强制的自由下降位置，提高温度，速率不得超过每分钟2℃，至最终测定温度，保持15min后测量球与环的距离，即标准软化点。

3.1.2 针入度试验步骤1. 清洗干净针头。

2. 在恒温水浴锅上，将针头放置于试验针上。

3. 取样品于100℃温箱中，出炉立即进行试验。

4. 针头先与样品接触并撤回，再以1mm/s的速度插入样品中，插入深度除需测定的数值外，应保持试验针垂直插入，直到观察到2个圆形表面接触，此时停止插入，并记录插入深度。

3.2 沥青混合料试验步骤3.2.1 骨料含量试验步骤1. 取称量准确的样品，经0.075mm筛后，分别装入标准银制筛中。

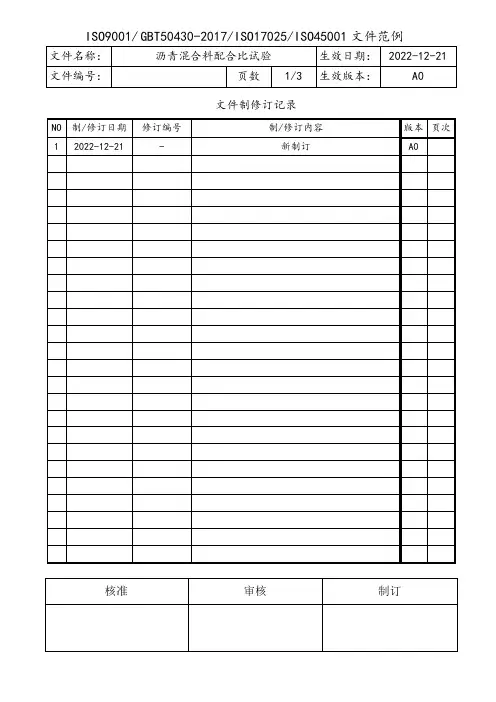

文件制修订记录1.0准备工作1.1确定制作沥青混合料试件的拌和压实温度。

1.1.1按测定沥青的粘度，绘制粘温曲线。

1.1.2当缺乏沥青粘度测定条件时，试件的拌和与压实温度可按下表选用，并根据沥青品种标号作适当调整。

针入度小，稠度大的沥青取高限，针入度大、稠度小的沥青取底限，一般取中值。

沥青混合料拌和及压实温度参考表对大部分聚合物改性沥青，需要在基质沥青的基础上提高15℃-30℃左右，掺加纤维时，尚需再提高10℃左右。

1.2常温沥青混合料的拌和及压实在常温下进行。

1.2在试验室人工配制沥青混合料时，材料准备按下列步骤进行。

1.2.1将各种规格才的矿料置105±5℃的烘箱中烘干至恒重（一般不少于4h-6h）。

根据需要，粗集料可先用水冲洗干净后烘干。

也可以将粗细集料过筛后用水冲洗再烘干备用。

1.2.2按规定试验方法分别测定不同粒径规格粗细集料及填料（矿粉）的各种密度，沥青的密度。

1.2.3将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在一金属盘中混合均匀，矿粉单独加热，置烘箱中预热至沥青拌和温度以上约15℃（采用石油沥青时通常为163℃，采用改性沥青时通常需180℃）备用。

一般按一组试件（每组4-6个）备料，但进行配合比设计时宜对每个试件分别备料。

但采用替代法时，对粗集料中粒径大于26.5mm的部分，以13.2mm-26.5mm粗集料等量代替。

常温沥青混合料不应加热。

1.2.4采集的沥青试样，用恒温烘箱加热至规定的沥青混合料拌和温度备用，但不得超过175℃。

1.2.5用沾有少许黄油的棉纱擦净试模、套筒及击实座等置100℃左右烘箱中加热1h备用。

常温沥青混合料用试模不加热。

2.0试验步骤2.1将沥青混合料拌和机预热至拌和温度以上10℃左右备用（对试验室试验研究、配合比设计及采用机械拌和施工的工程，严禁用人工炒拌法热拌沥青混合料。

）2.1.1将每个试件预热的粗细集料置于拌和机中，用小铲适当混合，然后再加入需要数量的已加热至拌和温度的沥青，开动拌和机一边搅拌一边将拌和叶片插入混合料中拌和1min-1.5min，然后暂停拌和，加入单独加热的矿粉，继续拌和至均匀为止，并使沥青混合料保持在要求的拌和温度范围内。

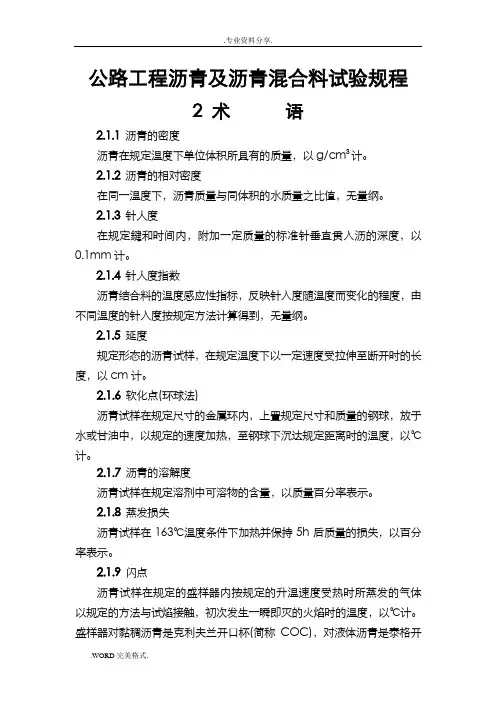

公路工程沥青及沥青混合料试验规程2 术语2.1.1 沥青的密度沥青在规定温度下单位体积所具有的质量，以g/cm3计。

2.1.2 沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值，无量纲。

2.1.3 针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0.1mm计。

2.1.4 针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到，无量纲。

2.1.5 延度规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm计。

2.1.6 软化点(环球法)沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。

2.1.7 沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。

2.1.8 蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失，以百分率表示。

2.1.9 闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。

盛样器对黏稠沥青是克利夫兰开口杯(简称COC)，对液体沥青是泰格开口杯(简称TOC)。

2.1.10 弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。

2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。

2.1.12 沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。

2.1.13 沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。

2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。

2.1.15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计。

六、沥青软化点试验七、压实沥青混合料密度试验压实沥青混合料密度试验方法比较方法水中重法表干法蜡封法计算用试件质量试件的空中质量试件的空中质量试件的空中质量计算用的试件体积混合料体积+试件内部的闭口孔隙（开口孔隙几乎可忽略）混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙体积法试件的空中质量混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙+表面凹陷软化点环与球软化点测定仪七、压实沥青混合料密度试验—表干法本方法适用于测定吸水率不大于2%的各种沥青混合料试件，包括密级配沥青混凝土、SMA和沥青温度碎石等沥青混合料试件的毛体积相对密度和毛体积密度。

标准温度为25±0.5℃适用范围里去掉了原规程的Ⅰ、Ⅱ型，统称为密级配沥青混凝土，对试验所用的试件包括了现场取芯样、切割的试件，提出了试件的保持条件，宜在阴凉处保存，温度不宜高于35℃，且放置在水平的平面上，保持试件不产生变形。

因此留样室要规范。

加了很多SHRP的研究内容，如有效相对密度、有效沥青含量、有效沥青膜厚度等。

七、压实沥青混合料密度试验—表干法对用于工程现场钻取芯样的方法应该按照T0710的步骤进行，如果钻取的芯样黏附有黏层油、透层油和松散颗粒，应该清理干净。

当现场芯样与多层沥青混合料联结时，一般要采用切割方法进行分离，并注意观察切割后的试件不能包含相邻层的混合料。

在用表干法测定时，关键是在用拧干的毛巾擦拭试件表面时要将试件形成饱和面干状态，表面既不能有多余的水膜，又不能把吸入孔隙中的水分擦走。

如果水从试件的开口孔隙中流出，测量的毛体积将会比实际值偏小，密度结果偏大；如果表面水没有擦干，试件的毛体积测量值将会偏大，密度结果偏小。

沥青混合料的吸水率与集料的吸水率，其概念和设计方法是不同的。

沥青混合料试件的吸水率为达到饱和面干状态时所吸收的水的体积与试件毛体积之比（体积比），而集料的吸水率是吸收水量与集料烘干质量之比（质量比）。

目录（弯曲梁流变仪法）一、目的与适用范围1.1本方法用弯曲梁流变仪测定沥青的弯曲蠕变劲度和m值。

测量的弯曲蠕变劲度范围为20～1OOOMPa。

1.2本方法适用干原样沥青、压力老化后的沥青和薄膜烘箱（或旋转薄膜烘箱）后的老化沥青。

2.2.2加载系统：能向试件施加35mN ±5mN 的接触荷载，试验过程中将试验荷载1.3根据本方法进行试验时，若试件的形变大于4mm 或小于0.08mm 时，试验结果无效。

二、仪具与材料2.1弯曲梁流变仪试验系统 由以下几部分组成： 2.2试验系统基本技术要求和参数2.2.1加载框：由一套试件支架、加载轴、荷载传感器、荷载调零装置、加载装置及位 移测量传感器等组成。

示意图如图T 0627-1所示。

保持在980mN ±50mN 以内。

技术要求如下：1）加载系统要求：试验荷载的升压时间应不少于5s 。

开始试验时系统在0.5～5s 内将接触荷载从35mN ±5mN 增加到初始试验荷载980mN ±50mN ，此时试验荷载应稳定在平均试验荷载±50mN 之内，之后稳定在平均试验荷载±10mN 。

2.带有试件支架的加载框。

2.将试件保持在试验温度下并提供浮力以抵消试件重2.计算机控制和数据自动采集系统元件。

2.试样梁模具。

2.检量和校正系统的梁。

图T 0627-1弯曲梁流变仪示意图1-温度传感器;2-沥青试件;3-控制与数据采集；4-位移传感器;5-加载轴;6-空气轴承;7-荷载传感器;8-水槽;9-试件支架2）加载轴：带有半径为6.3mm±1.3mm球形接触点。

3）荷载传感器：用来测量初始接触荷载和试验荷载。

最小量程应不小于2.00N，分辨率不小于2.5mN。

4）线性差动式位移传感器（LVDT）：量程不小于6mm，分辨率不小于2.5μm。

5）试件支架：接触半径为3.0mm士0.3mm由不锈钢或其他防腐蚀金属制成的支架。

山东省工程建设标准沥青及沥青混合料检测操作规程standard test methods of bitumen and bituminous mixtures目次1 总则2 术语、符号3 沥青材料及其试验方法3.1 沥青及其分类3.2 沥青质量标准3.3 沥青取样方法3.4 沥青试样准备方法3.5 沥青密度与相对密度试验方法3.6 沥青针入度试验3.7 沥青延度试验方法3.8 沥青软化点试验方法（环球法）3.9 沥青薄膜加热试验方法3.10沥青闪点与燃点试验方法（克利夫兰开口杯法）3.11沥青含水量试验3.12沥青脆点试验（弗拉斯法）3.13沥青与粗集料的粘附性试验3.14沥青标准粘度试验（道路沥青标准粘度计法）4 沥青混合料4.1 沥青混合料标准4.2 沥青混合料取样方法4.3 沥青混合料试件制作方法（击实法）4.4 压实沥青混合料密度试验方法（表干法）4.5 压实沥青混合料密度试验方法(水中重法)4.6 压实沥青混合料密度试验方法(蜡封法)4.7 沥青混合料马歇尔稳定度试验4.8沥青路面芯样马歇尔试验4.9沥青混合料理论最大相对密度试验4.10沥青混合料车辙试验4.11沥青混合料渗水试验4.12沥青混合料表面构造深度试验4.13沥青混合料中沥青含量试验检验实施细则(离心分离法) 4.14沥青混合料的矿料级配检验方法1 总则1.0.1 本规程规定了沥青及沥青混合料的性能测试方法，包括沥青及沥青混合料试样采选、试验方法、试验数据整理、资料分析和试验精密度要求等。

1.0.2本规程适用于公路沥青路面等工程的设计、施工、养护、以及质量检查、验收等各个阶段。

1.0.3 各种沥青材料及沥青混合料的技术要求应符合现行相关技术规范的规定。

1.0.4 本规程使用的仪器设备均应经相应的计量部门或检测机构检定合格，并须在使用中进行校正。

计量检定周期除有专门规定者外，不宜超过一年。

凡仪器设备不符合要求时，试验结果不得作为依据。

公路工程沥青及沥青混合料试验规程公路工程沥青及沥青混合料试验规程是一种为了确保公路工程质量而制定的试验规程，它旨在确保公路建设单位使用的各种施工材料能够满足质量要求。

公路工程沥青及沥青混合料试验规程的实施，为保障公路工程的安全性、经济性、可靠性提供了强有力的依据。

一、沥青和沥青混合料的性质1、沥青是一种由沥青石、石英砂、砂岩、石墨等质地软的物质组成的热固性材料，具有良好的抗剪性和抗拉性。

2、沥青混合料是指由沥青和石灰、砂石、石粉或碎石组成的复合材料，具有良好的韧性和抗剪性，能够提高路面的耐久性和强度。

二、沥青及沥青混合料试验规程1、粘度测试：粘度是指沥青混合料在一定温度下的粘性，粘度越高，对路面施工质量的影响更大。

2、抗剪强度测试：抗剪强度是指沥青混合料在外力作用下的抗剪强度，它是检测沥青混料质量的重要指标。

3、抗拉强度测试：抗拉强度是指沥青混合料在外力作用下的抗拉强度，它能够反映沥青混合料的韧性，从而衡量路面的耐久性。

4、水溶性指标测试：水溶性指标是指沥青混合料在接触水时的水溶性，它能够反映沥青混合料的耐水性，从而衡量路面的耐久性。

5、湿滑性测试：湿滑性是指沥青混合料在接触水时的湿滑性，它能够反映沥青混合料的抗滑性，从而衡量路面的耐久性。

6、抗压强度测试：抗压强度是指沥青混合料在外力作用下的抗压强度，它能够反映沥青混合料的抗压性，从而衡量路面的耐久性。

三、公路工程沥青及沥青混合料试验规程的重要性1、确保施工质量：采用公路工程沥青及沥青混合料试验规程可以有效确保施工质量，从而保证公路工程的安全性和可靠性。

2、提高经济效益：使用优质的沥青混合料可以有效提高路面的耐久性和强度，从而降低公路工程的维修和维护成本，提高经济效益。

3、提高路面质量：正确实施公路工程沥青及沥青混合料试验规程可以有效提高路面的质量，从而提高路面的安全性和可靠性。

综上所述，公路工程沥青及沥青混合料试验规程对于公路工程的安全性、经济性和可靠性具有重要意义，因此，公路建设单位应当重视并正确实施公路工程沥青及沥青混合料试验规程，以保障公路工程的安全性、经济性、可靠性和可持续性。

公路工程沥青及沥青混合料试验规程2 术语2.1.1 沥青的密度沥青在规定温度下单位体积所具有的质量，以g/cm3计。

2.1.2 沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值，无量纲。

2.1.3 针人度在规定鍵和时间内，附加一定质量的标准针垂直贯入沥的深度，以0.1mm计。

2.1.4 针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度，由不同温度的针入度按规定方法计算得到，无量纲。

2.1.5 延度规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm计。

2.1.6 软化点(环球法)沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度，以℃计。

2.1.7 沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。

2.1.8 蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失，以百分率表示。

2.1.9 闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度，以℃计。

盛样器对黏稠沥青是克利夫兰开口杯(简称COC)，对液体沥青是泰格开口杯(简称TOC)。

2.1.10 弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。

2.1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。

2.1.12 沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度。

2.1.13 沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量，以g/cm3计。

2.1.14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值，无量纲。

2.1.15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料(包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计。

六、沥青软化点试验七、压实沥青混合料密度试验压实沥青混合料密度试验方法比较方法水中重法表干法蜡封法计算用试件质量试件的空中质量试件的空中质量试件的空中质量计算用的试件体积混合料体积+试件内部的闭口孔隙（开口孔隙几乎可忽略）混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙体积法试件的空中质量混合料体积+试件内部的闭口孔隙+连通表面的开口孔隙+表面凹陷软化点环与球软化点测定仪七、压实沥青混合料密度试验—表干法本方法适用于测定吸水率不大于2%的各种沥青混合料试件，包括密级配沥青混凝土、SMA和沥青温度碎石等沥青混合料试件的毛体积相对密度和毛体积密度。

标准温度为25±0.5℃适用范围里去掉了原规程的Ⅰ、Ⅱ型，统称为密级配沥青混凝土，对试验所用的试件包括了现场取芯样、切割的试件，提出了试件的保持条件，宜在阴凉处保存，温度不宜高于35℃，且放置在水平的平面上，保持试件不产生变形。

因此留样室要规范。

加了很多SHRP的研究内容，如有效相对密度、有效沥青含量、有效沥青膜厚度等。

七、压实沥青混合料密度试验—表干法对用于工程现场钻取芯样的方法应该按照T0710的步骤进行，如果钻取的芯样黏附有黏层油、透层油和松散颗粒，应该清理干净。

当现场芯样与多层沥青混合料联结时，一般要采用切割方法进行分离，并注意观察切割后的试件不能包含相邻层的混合料。

在用表干法测定时，关键是在用拧干的毛巾擦拭试件表面时要将试件形成饱和面干状态，表面既不能有多余的水膜，又不能把吸入孔隙中的水分擦走。

如果水从试件的开口孔隙中流出，测量的毛体积将会比实际值偏小，密度结果偏大；如果表面水没有擦干，试件的毛体积测量值将会偏大，密度结果偏小。

沥青混合料的吸水率与集料的吸水率，其概念和设计方法是不同的。

沥青混合料试件的吸水率为达到饱和面干状态时所吸收的水的体积与试件毛体积之比（体积比），而集料的吸水率是吸收水量与集料烘干质量之比（质量比）。
