常用元器件认识

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

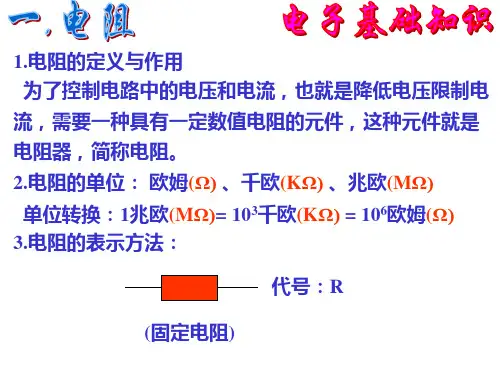

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

组件识别指南1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0 范围公司主要产品(计算机主板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件主要有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。

B) 从组件表面的标记就能读出该组件的容量﹐允许误差范围等参数。

C) 能辩识各类组件在线路板上的丝印图。

D) 知道在作业过程中不同组件需注意的事项。

3.2 本指南由品管部负责编制;4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

常用电子元器件的认识电子元器件可以说是电子设备中最基本的组成部分之一，可以通过它们来控制电信号和电能的流动。

在工程领域中，我们需要了解电子元器件的种类和功能，以便选择合适的元件并正确地进行设计、维护和故障排除。

在本文中，我们将介绍一些常见的电子元器件，并对它们的主要特征进行分析和说明。

1. 电阻器电阻器是一种能够限制电流流过范围的电子元件，它是通过将电流导体中的电比较好地转化为热量来实现的。

在实际应用中，我们常常需要用电阻器来控制电路的电流和电压，以便实现特定的电路功能，比如控制LED亮度，实现制冷系统温度控制等等。

2. 电容器电容器能够储存静电能量，可用来控制电流和电压。

它有两个电极板和一个电介质，当电容器接入电路时，会在两个电极板之间形成等电势线。

电容器的容量是储存的静电能量密度，通常以法拉(F)为单位，这也意味着电容器具有储存电能的能力，可以在电路中用来平衡电压或稳定电流。

除此之外，它还可以用来生成谐振电路以实现特定的滤波器和振荡器。

3. 晶体管晶体管是一种半导体器件，它可以控制电流的流动而没有机械运动，通常用来放大电路信号。

晶体管最常见的类型是二极管，由两个PN结组成，其中一个剥掉的半导体层就被称为基极。

当施加电压时，电场将使电荷在基极和发射极之间流动，并将集电极中的电流变大。

4. 电感器电感器是一种设备，它可以储存磁场能量，通常用来控制电流或电压。

电感器由线圈和磁芯组成，当电流通过线圈时，磁芯被激活并储存能量。

电感器的置换效应使得电压和电流呈正比例或反正比例的变化。

实际使用中，电感器可以用于过滤电流脉冲或形成谐振电路，还可以在发电机或变压器中用来调节电感。

5. 二极管二极管是一种电子器件，它由两个半导体层（一正一负）组成，可控制电流的一个方向。

当施加电压时，电子从一层流向另一层，这就是二极管的正向导通，不同于之前的电阻器，它是一种有源元件，可以用于电路中的整流、开关或振荡。

当电子流从高电位电极流向低电位电极时，二极管发生反向击穿，进入负向导通状态，此时它可以用作负向偏置的保护器件。

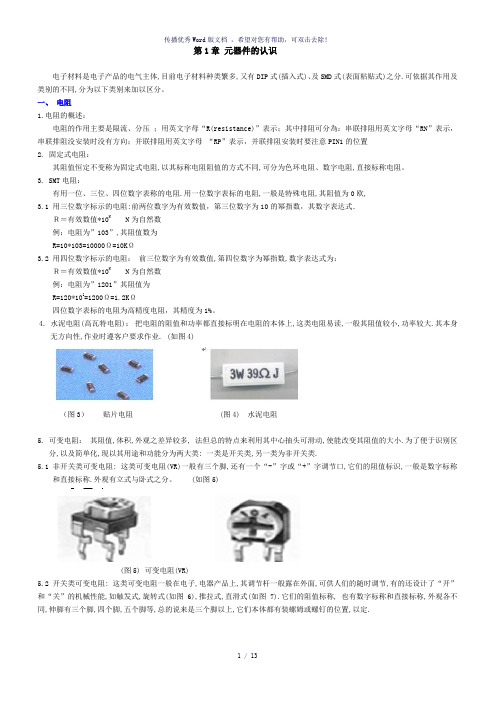

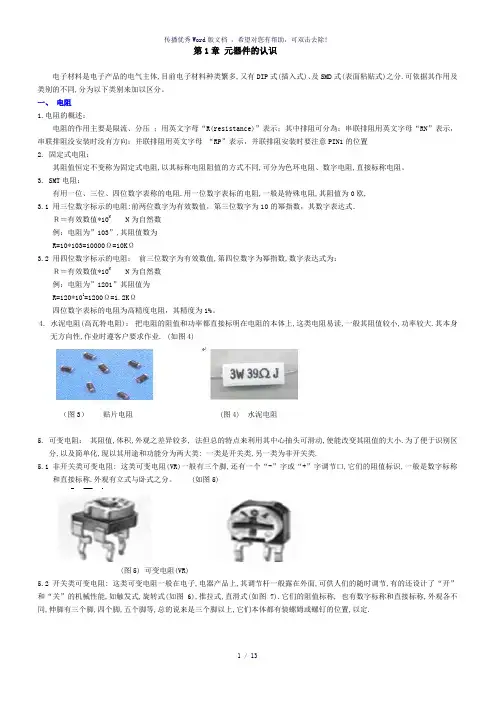

第1章元器件的认识电子材料是电子产品的电气主体,目前电子材料种类繁多,又有DIP式(插入式)、及SMD式(表面粘贴式)之分.可依据其作用及类别的不同,分为以下类别来加以区分。

一、电阻1.电阻的概述：电阻的作用主要是限流、分压；用英文字母“R(resistance)”表示；其中排阻可分為：串联排阻用英文字母“RN”表示，串联排阻没安装时没有方向；并联排阻用英文字母“RP”表示，并联排阻安装时要注意PIN1的位置2. 固定式电阻：其阻值恒定不变称为固定式电阻,以其标称电阻阻值的方式不同,可分为色环电阻、数字电阻,直接标称电阻。

3. SMT电阻：有用一位、三位、四位数字表称的电阻.用一位数字表标的电阻,一般是特殊电阻,其阻值为0欧,3.1 用三位数字标示的电阻:前两位数字为有效数值，第三位数字为10的幂指数，其数字表达式．Ｒ＝有效数值*10N N为自然数例：电阻为”103”,其阻值数为R=10*103=10000Ω=10KΩ3.2 用四位数字标示的电阻：前三位数字为有效数值,第四位数字为幂指数,数字表达式为：Ｒ＝有效数值*10N N为自然数例：电阻为”1201”其阻值为R=120*101=1200Ω=1.2KΩ四位数字表标的电阻为高精度电阻，其精度为1%。

4. 水泥电阻(高瓦特电阻)：把电阻的阻值和功率都直接标明在电阻的本体上,这类电阻易读,一般其阻值较小,功率较大.其本身无方向性,作业时遵客户要求作业. (如图4)（图3）贴片电阻 (图4) 水泥电阻5. 可变电阻：其阻值,体积,外观之差异较多, 法但总的特点来利用其中心抽头可滑动,使能改变其阻值的大小.为了便于识别区分,以及简单化,现以其用途和功能分为两大类: 一类是开关类,另一类为非开关类.5.1 非开关类可变电阻: 这类可变电阻(VR)一般有三个脚,还有一个“-”字或“+”字调节口,它们的阻值标识,一般是数字标称和直接标称.外观有立式与卧式之分。

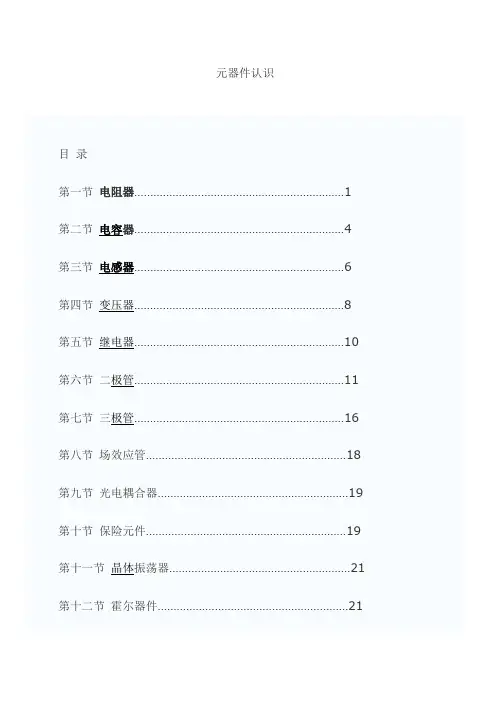

元器件认识第十三节集成电路 (22)第十四节集成稳压器件 (23)电子产品制造业常用的物料可分为生产物料和辅助物料两大类，生产物料大致可分为：电子元器件、标准件、五金件、塑胶件;辅助物料可分为：标签、硅脂、洗板水、酒精、热缩管、锡条(线)等。

电子元器件随着电子技术及其应用领域的迅速发展，所用的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。

电阻器、电容器、电感器、二极管、三极管、集成电路等都是电子电路常用的器件。

第一节电阻器电阻器是用电阻率较大的材料(碳或镍铬合金等)制成。

它在电路中起着限流、分压的作用。

一、电阻器的分类电阻器在电子产品中是必不可少、使用最多的元器件。

它的种类很多，常见的有下列几种分类。

1、按阻值可否调节分有固定电阻器、可变电阻器两大类。

固定电阻器是指电阻值不能调节的电阻器;可变电阻器是指阻值在某个范围内可调节的电阻器，如电位器。

2、按制造材料分有线绕电阻、非线绕电阻。

3、按用途分有通用型、高阻型、高压型、高频无感型。

除以上三种分类方法以外，还有按结构形状及引出线进行分类。

二、部分电阻器外形及图形符号1、电阻器外形：2、图形符号：Ω三、电阻器的主要技术参数标称阻值、允许误差和额定功率是固定电阻器的主要参数。

电阻器标有的电阻数值，这就是电阻器的阻值标称值。

电阻标称值往往和它的实际值不完全相符，实际值和标称值的差值除以标称值所得的百分数，就是电阻的误差，它反映了电阻器的精密程度。

下表为常用电阻器的误差等级。

允许误差±0.5% ±1% ±2%±5% ±10% ±20%级别005 01 02ⅠⅡⅢ类型精密型普通型额定功率是指电阻器长时间正常工作下能承受最大功率。

额定功率较大的电阻器，一般都将额定功率直接印在电阻器上。

额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，如下表：外形尺寸额定功率碳膜电阻金属膜电阻L DLD0.06W 82.50.125W 122.572.20.25W 154.582.6 0.5W 25 4.5 10.8 4.2 1W 28613 6.6 2W 468 18.58.6四、电阻器主要技术参数的标志方法电阻器的标称阻值和误差通常都标在电阻器上，标志方法有以下几种。

常用电子元器件的认识与焊接教案第一章：电子元器件概述教学目标：1. 了解电子元器件的分类及基本功能。

2. 掌握常用电子元器件的识别与简单工作原理。

教学内容：1. 电子元器件的分类：被动元件、主动元件、半导体元件等。

2. 常用电子元器件：电阻、电容、电感、二极管、三极管、晶闸管等。

3. 电子元器件的参数及表示方法。

教学活动：1. 讲解电子元器件的分类及基本功能。

2. 展示并讲解常用电子元器件的实物及电路符号。

3. 介绍电子元器件的参数及其表示方法。

第二章：电阻的认识与焊接教学目标：1. 掌握电阻的识别及主要参数。

2. 学会电阻的焊接方法。

教学内容：1. 电阻的种类：固定电阻、可调电阻、热敏电阻等。

2. 电阻的主要参数：阻值、误差、温度系数等。

3. 电阻的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电阻的种类及主要参数。

2. 展示并讲解电阻的焊接方法。

3. 学生分组实践，进行电阻的焊接操作。

第三章：电容的认识与焊接教学目标：1. 掌握电容的识别及主要参数。

2. 学会电容的焊接方法。

教学内容：1. 电容的种类：固定电容、可调电容、电解电容等。

2. 电容的主要参数：容量、误差、温度系数等。

3. 电容的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电容的种类及主要参数。

2. 展示并讲解电容的焊接方法。

3. 学生分组实践，进行电容的焊接操作。

第四章：电感的认识与焊接教学目标：1. 掌握电感的识别及主要参数。

2. 学会电感的焊接方法。

教学内容：1. 电感的种类：固定电感、可调电感、线圈等。

2. 电感的主要参数：感抗、误差、温度系数等。

3. 电感的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电感的种类及主要参数。

2. 展示并讲解电感的焊接方法。

3. 学生分组实践，进行电感的焊接操作。

第五章：二极管的认识与焊接教学目标：1. 掌握二极管的识别及主要参数。

2. 学会二极管的焊接方法。

教学内容：1. 二极管的种类：整流二极管、稳压二极管、检波二极管等。

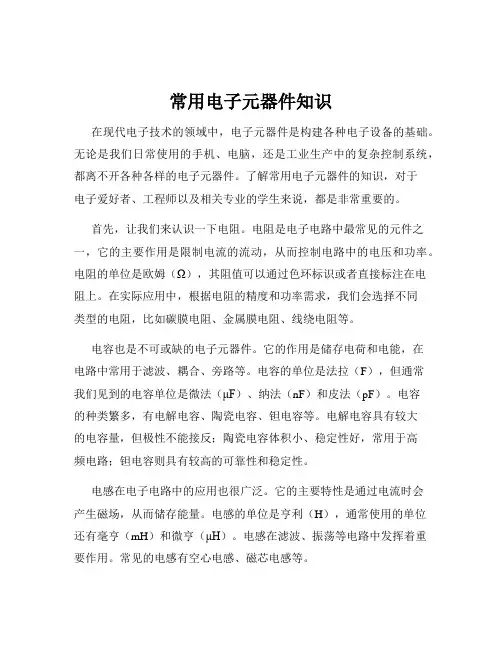

常用电子元器件知识在现代电子技术的领域中，电子元器件是构建各种电子设备的基础。

无论是我们日常使用的手机、电脑，还是工业生产中的复杂控制系统，都离不开各种各样的电子元器件。

了解常用电子元器件的知识，对于电子爱好者、工程师以及相关专业的学生来说，都是非常重要的。

首先，让我们来认识一下电阻。

电阻是电子电路中最常见的元件之一，它的主要作用是限制电流的流动，从而控制电路中的电压和功率。

电阻的单位是欧姆（Ω），其阻值可以通过色环标识或者直接标注在电阻上。

在实际应用中，根据电阻的精度和功率需求，我们会选择不同类型的电阻，比如碳膜电阻、金属膜电阻、线绕电阻等。

电容也是不可或缺的电子元器件。

它的作用是储存电荷和电能，在电路中常用于滤波、耦合、旁路等。

电容的单位是法拉（F），但通常我们见到的电容单位是微法（μF）、纳法（nF）和皮法（pF）。

电容的种类繁多，有电解电容、陶瓷电容、钽电容等。

电解电容具有较大的电容量，但极性不能接反；陶瓷电容体积小、稳定性好，常用于高频电路；钽电容则具有较高的可靠性和稳定性。

电感在电子电路中的应用也很广泛。

它的主要特性是通过电流时会产生磁场，从而储存能量。

电感的单位是亨利（H），通常使用的单位还有毫亨（mH）和微亨（μH）。

电感在滤波、振荡等电路中发挥着重要作用。

常见的电感有空心电感、磁芯电感等。

二极管是一种具有单向导电性的电子元件。

它允许电流从一个方向通过，而阻止电流从相反方向通过。

二极管在整流、稳压、检波等电路中有着重要的应用。

常见的二极管有普通二极管、稳压二极管、发光二极管等。

发光二极管可以发出各种颜色的光，广泛应用于指示灯、显示屏等领域。

三极管是一种具有放大作用的电子元件。

它可以将微弱的电信号放大成较大的电信号。

三极管分为 NPN 型和 PNP 型，在电路中的应用非常灵活，可以构成放大器、开关电路等。

集成电路（IC）则是将多个电子元器件集成在一个芯片上，实现特定的功能。

集成电路的出现极大地推动了电子技术的发展，使得电子设备变得更加小型化和智能化。

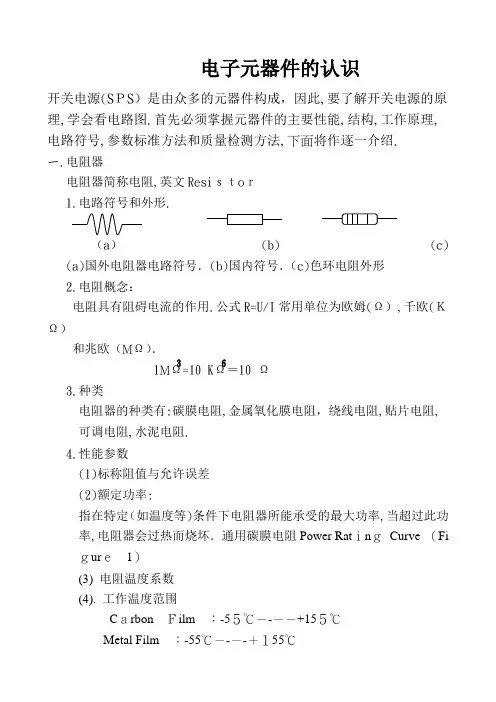

电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。

任务1.2常用电阻元器件认识习题解答一、测试（一）判断题1.指标法是指用阿拉伯数字和单位符在电阻的表面直接标出阻值、功率，用百分数表示允许误差，末标允许误差的即为±20%的允许偏差，其优点是直观易读。

答案：T解题：指标法是指用阿拉伯数字和单位符在电阻的表面直接标出阻值、功率，用百分数表示允许误差，末标允许误差的即为±20%的允许偏差，其优点是直观易读。

2. 文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上，其优点是读识方便美观。

答案：T解题：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上，其优点是读识方便美观。

3. 数码标志法是用三位数字来表示元件的标称值的方法称之为数码标志法。

在三位数码中，从右至左第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n的“n”（即前面两位数后加“0”的个数）,单位为Ω。

答案：F解题：数码标志法是用三位数字来表示元件的标称值的方法称之为数码标志法。

在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n的“n”（即前面两位数后加“0”的个数）,单位为Ω。

4. 色环法是用不同颜色的色环表示电阻器的阻值和误差。

电阻器上有4道或5道色环，靠近电阻器端头的为第一道色环，其余的顺次为二、三、四、五道色环。

最后一道色环分别表示电阻倍率，其余3-4色环表示数值。

答案：F解题：色环法是用不同颜色的色环表示电阻器的阻值和误差。

电阻器上有4道或5道色环，靠近电阻器端头的为第一道色环，其余的顺次为二、三、四、五道色环。

最后两道色环分别表示电阻倍率和误差，其余2-3色环表示数值。

5.一般成品电阻器的阻值不大于22MΩ，用色环法读取电阻阻值时，若试读大于22MΩ，说明读反；在五色环中，大多以金色或银色为倒数第二个环。

答案：T解题：一般成品电阻器的阻值不大于22MΩ，用色环法读取电阻阻值时，若试读大于22MΩ，说明读反；在五色环中，大多以金色或银色为倒数第二个环。
