常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。
常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说，电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具，比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。
在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求，就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。
在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。
如果测试结果不符合要求，就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。
如果测试结果不符合要求，就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识，提高自己的技能水平。
谢谢大家！。

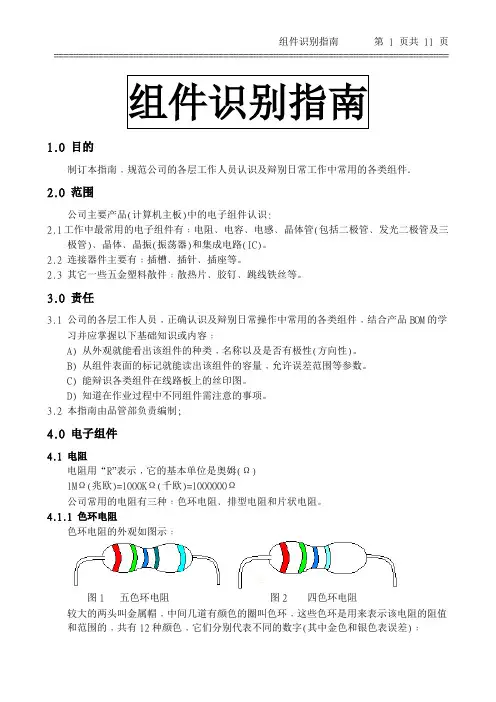

元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。
2.2 連接器件主要有﹕插槽﹑插針﹑插座等。
2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。
3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。
B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。
C) 能辯識各類元件在線路板上的絲印圖。
D) 知道在作業過程中不同元件需注意的事項。
3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。
4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。

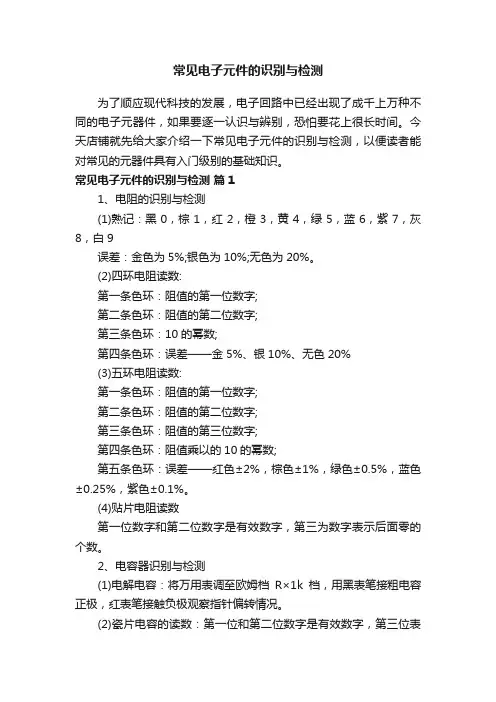

常见电子元件的识别与检测为了顺应现代科技的发展，电子回路中已经出现了成千上万种不同的电子元器件，如果要逐一认识与辨别，恐怕要花上很长时间。
今天店铺就先给大家介绍一下常见电子元件的识别与检测，以便读者能对常见的元器件具有入门级别的基础知识。
常见电子元件的识别与检测篇11、电阻的识别与检测(1)熟记：黑0，棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9误差：金色为5%;银色为10%;无色为20%。
(2)四环电阻读数:第一条色环：阻值的第一位数字;第二条色环：阻值的第二位数字;第三条色环：10的幂数;第四条色环：误差——金5%、银10%、无色20%(3)五环电阻读数:第一条色环：阻值的第一位数字;第二条色环：阻值的第二位数字;第三条色环：阻值的第三位数字;第四条色环：阻值乘以的10的幂数;第五条色环：误差——红色±2%，棕色±1%，绿色±0.5%，蓝色±0.25%，紫色±0.1%。
(4)贴片电阻读数第一位数字和第二位数字是有效数字，第三为数字表示后面零的个数。
2、电容器识别与检测(1)电解电容：将万用表调至欧姆档R×1k档，用黑表笔接粗电容正极，红表笔接触负极观察指针偏转情况。
(2)瓷片电容的读数：第一位和第二位数字是有效数字，第三位表示后面零的个数，单位为pf。
3、二极管(1)整流二极管：标有灰色色环是负极，另一极为正极。
(2)发光二极管：观察内部PN结，较多的一端为负极。
4、三极管(1)NPN和PNP，基极判断将万用表调至欧姆档R×1k档，用黑表笔接触假定基极，红表笔分别接触另外两个电极，若两次读数都较小，则为NPN型三极管，假定电极为基极。
(2)E级，C级的判定与放大倍数的测量选用万用表hFE档，将三极管的基极引脚b插入NPN或PNP对应的插孔，另两根引脚分别插入NPN或PNP的其他的插孔，以测量三极管的放大倍数，然后再将管子反插再测一遍，测得值比较大的一次分别对应NPN或PNP的E、B、C，测得的值即为三极管的电流放大倍数。
电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。
2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。
4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。
5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。
6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。
7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。
8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。
目录•电子元器件概述•电子元器件的识别•电子元器件的检测•电子元器件的应用与故障排除电子元器件概述种类电子元器件种类繁多，按照性质和应用可分为被动元件（如电阻、电容、电感）、主动元件（如二极管、晶体管）、集成电路等。
定义电子元器件是实现电子电路功能的基本元素，包括电阻、电容、电感、二极管、晶体管、集成电路等。
电子元器件的定义和种类消费电子电视、音响、数码相机等消费电子产品的各种功能实现也依赖于电子元器件。
通讯设备手机、电话、路由器等通讯设备中大量使用电子元器件，实现信号处理、数据传输等功能。
计算机及周边设备电脑、打印机、扫描仪等设备中的主板、显卡、内存等都需要使用电子元器件。
工业控制电子元器件在工业控制系统中发挥着重要作用，如PLC（可编程逻辑控制器）、传感器等。
医疗设备电子元器件在医疗设备中也有广泛应用，如监护仪、超声仪等。
随着消费电子产品对轻薄短小的需求，电子元器件不断向微型化方向发展。
小型化物联网、人工智能等新兴技术的发展推动电子元器件向智能化方向发展，实现自诊断、自适应等功能。
智能化集成电路技术不断提高，将更多功能集成到单一芯片中，降低系统复杂度和成本。
集成化电子元器件的性能不断提升，满足各种复杂应用场景的需求。
高性能化环保意识的提高促使电子元器件向无铅、无卤等环保材料方向发展。
环保化0201030405电子元器件的识别01标识识别电阻器上面一般印有电阻值和误差标识，通过这些标识可以识别电阻的主要参数。
02颜色识别电阻也采用色环标识法，通过颜色来代表数字，进而表示电阻值。
03外形识别固定电阻体上一般标有电阻值代号，通过其外形可初步判断其精度和功率。
标识识别01电容器上面也印有电容值和误差标识，这些标识是识别电容参数的关键。
02极性识别电解电容是有极性的，其外壳上一般标有极性标识，通过此标识可以判断电容的正负极。
种类识别03根据电容的材质和外形，可以初步识别其种类，如陶瓷电容、铝电解电容等。

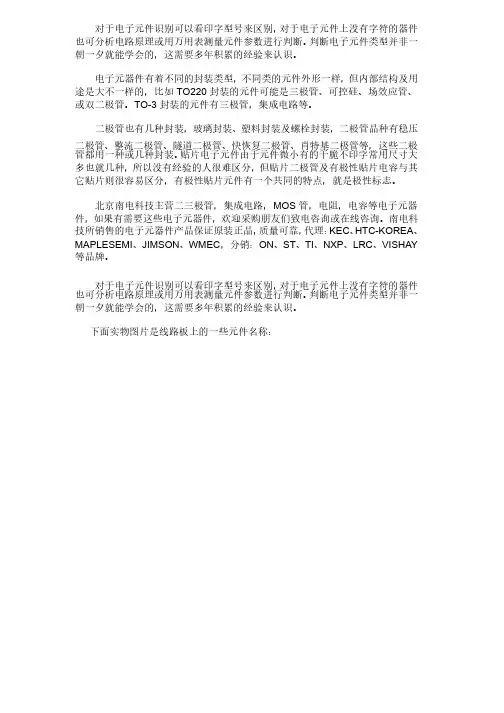

对于电子元件识别可以看印字型号来区别，对于电子元件上没有字符的器件也可分析电路原理或用万用表测量元件参数进行判断。
