常用电子元器件认知

常用电子元器件基础知识大全（完整，值得收藏学习）一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。

1、电阻的参数：a、阻值：指电阻的数值大小。

0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。

2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。

3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。

⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。

5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5 Ω 、160Ω 、1Ω 等。

②直接标明电阻的数值而把单位“Ω ”省去，如：100即100Ω 、1 即1Ω 、22M即22MΩ。

③用几X几表示几点几Ω ，如：4Ω7、9Ω1即为9.1Ω 、8M2即8.2MΩ 等。

有些用几R几代表几点几Ω ,如:1R5即1.5Ω 、3R9即3.9Ω 等。

④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。

电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。

）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。

欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。

b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。

1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM。

102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。

1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。

J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。

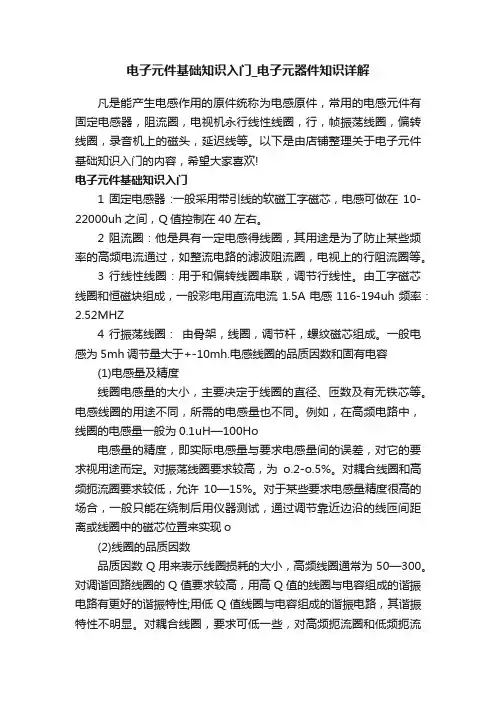

电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o.2-o.5%。

对耦合线圈和高频扼流圈要求较低，允许10—15%。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

电子元器件基本知识点总结一、电子元器件的基本分类电子元器件可以按照其功能和特点进行不同的分类。

一般来说，电子元器件主要分为被动元器件和主动元器件两类。

1. 被动元器件被动元器件是指不具有放大或控制功能的电子元器件，只能随着电路中电压和电流的变化而改变其自身特性。

被动元器件主要包括电阻、电容、电感、电子管、光电器件、磁性元器件等。

被动元器件在电路中主要用于调节电压、电流、频率等参数。

2. 主动元器件主动元器件是指具有放大或控制功能的电子元器件，能够对电路中的信号进行放大、调制或控制。

主动元器件主要包括晶体管、集成电路、光电器件、光电子器件、发光器件等。

主动元器件在电路中主要用于放大信号、控制电路、调制信号等功能。

二、常见电子元器件的特性和应用1. 电阻电阻是指在电路中对电流的阻碍作用，其单位是欧姆（Ω）。

电阻的主要作用是限制电路的电流，起到稳定电路、保护元器件的作用。

电阻的种类有固定电阻和可变电阻，常见的电阻有碳膜电阻、金属膜电阻、电位器等。

电阻在电子电路中广泛应用于电流限制、电压分压、信号调节等方面。

2. 电容电容是指具有存储电荷和存储能量的元器件，其单位是法拉（F）。

电容主要作用是存储电荷、稳压、滤波等。

电容的种类有电解电容、陶瓷电容、多层陶瓷电容等，常见的电容有贴片电容、铝电解电容、片式电容等。

电容在电子电路中广泛应用于信号耦合、滤波、稳压等方面。

3. 电感电感是指具有产生感应电动势和存储能量的元器件，其单位是亨利（H）。

电感主要作用是储能、滤波和谐振等。

电感的种类有铁芯电感、无铁芯电感、射频电感等，常见的电感有铁氧体电感、高频电感等。

电感在电子电路中广泛应用于滤波、谐振、储能等方面。

4. 晶体管晶体管是一种主动元器件，其主要作用是放大、开关和调制信号。

晶体管的种类有普通晶体管、场效应晶体管、双极型晶体管等，常见的晶体管有三极管、场效应晶体管等。

晶体管在电子电路中广泛应用于放大信号、开关控制等方面。

最全电子元器件介绍电子元器件是电子技术中最基本的组成部分，广泛应用于电子设备和电子系统中。

下面是对常见的电子元器件进行介绍。

1.电阻器：用来提供电阻，限制电流流过的元器件。

常见的有固定电阻器（通过改变电阻的材料和尺寸来决定电阻值）和变阻器（通过机械或电子方式改变电阻值）。

2.电容器：用来存储电荷并产生电场的元器件。

常见的有固定电容器（电容值固定）和可变电容器（电容值可调节）。

3.电感器：用来储存磁场和产生电压的元器件。

常见的有铁芯电感器（通过铁芯增强磁感应强度）和空芯电感器（无铁芯）。

4.二极管：由PN结组成，用来控制电流的流向。

具有正向导通和反向截止的特性。

常见的有普通二极管、肖特基二极管和发光二极管等。

5.三极管：由三个PN结组成，用来放大电流和控制电流的元器件。

可以分为NPN型和PNP型。

常见的有普通三极管、场效应晶体管和双极型晶体管等。

6.MOSFET：金属氧化物半导体场效应管，利用电场控制电流。

主要分为N沟道型和P沟道型。

常见的有增强型MOSFET和耗尽型MOSFET等。

7.电压稳压器：用来稳定电压输出的元器件。

常见的有线性稳压器和开关稳压器。

8.发光二极管（LED）：能够将电能转化为光能的元器件。

常见的有红、绿、蓝等多种颜色。

9.操作放大器（OP-AMP）：用来放大电压和信号的元器件。

是一种差分放大器。

10.半导体存储器：用来存储数字信息的元器件。

常见的有EPROM、EEPROM、SRAM、DRAM等。

11.传感器：用来感知环境信息并将其转化为电信号的元器件。

常见的有温度传感器、压力传感器、光传感器等。

12.集成电路（IC）：在一个芯片上集成了多个电子元器件，并通过内部连接实现相应功能。

有大规模集成电路（LSI）、中小规模集成电路（MSI）和小规模集成电路（SSI）等。

13.光电器件：利用光电效应将光信号转化为电信号或将电信号转化为光信号的元器件。

常见的有光敏电阻、光电二极管和激光二极管等。

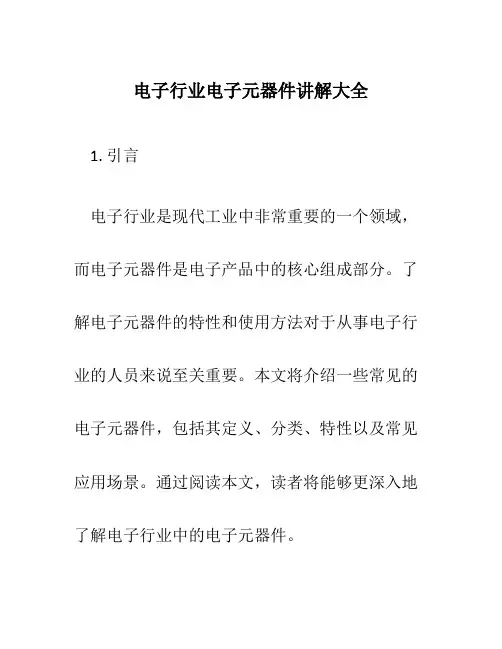

电子行业电子元器件讲解大全1. 引言电子行业是现代工业中非常重要的一个领域，而电子元器件是电子产品中的核心组成部分。

了解电子元器件的特性和使用方法对于从事电子行业的人员来说至关重要。

本文将介绍一些常见的电子元器件，包括其定义、分类、特性以及常见应用场景。

通过阅读本文，读者将能够更深入地了解电子行业中的电子元器件。

2. 电子元器件分类电子元器件可以根据其功能和使用特性进行分类。

以下是一些常见的电子元器件分类：2.1. 主动元器件主动元器件是指能够在电路中能够产生能量或控制信号流动的元器件。

常见的主动元器件包括二极管、晶体管、场效应管和集成电路等。

•二极管：二极管是一种具有两个电极的元件，能够在正向电压下导通电流，在反向电压下截止电流。

它是很多电子设备中的基础元件之一。

•晶体管：晶体管是一种半导体器件，可以实现电流的放大和开关控制。

它在放大电路、开关电路、放大器等领域都有广泛的应用。

•场效应管：场效应管是一种控制电路中电流流动的元件。

它具有高输入电阻和低输出阻抗的特点，广泛应用于放大电路和开关电路中。

•集成电路：集成电路是在一个芯片上集成多个电子元器件的电路。

它具有体积小、功耗低、性能稳定等优点，在计算机、通信等领域有着广泛的应用。

2.2. 无源元器件无源元器件是指不能主动产生能量或控制信号流动的元器件。

常见的无源元器件包括电阻器、电容器和电感器等。

•电阻器：电阻器是一种能够限制电流流动的元件。

它能够将电能转化为热能，常用于电路中的电流限制和电压分压等功能。

•电容器：电容器是一种存储电能的设备。

它由两个导体板和介电层组成，能够在电场的作用下存储电荷。

电容器在电源滤波、信号耦合、振荡电路等方面有着广泛的应用。

•电感器：电感器是由线圈组成的元器件，能够存储能量并产生电压。

它在滤波器、振荡器、变压器等电路中起到重要的作用。

2.3. 光电子器件光电子器件是利用光和电子之间相互作用的元器件。

常见的光电子器件包括光电二极管、光敏电阻和光电晶体管等。

十大最常用电子元器件介绍对于从事电子行业的工程师来说，电子元器件就像人们日常进口的米饭一样，是每天都需要去接触，每天都需要用到的，但其实里面的门门道道很多工程师未必了解。

这里列举出工程师门常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。

一、电阻作为电子行业的工作者，电阻是无人不知无人不晓的。

它的重要性，毋庸置疑。

人们都说“电阻是所有电子电路中使用最多的元件。

”电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

没有电阻或电阻很小的物质称其为电导体，简称导体。

不能形成电流传输的物质称为电绝缘体，简称绝缘体。

在物理学中，用电阻(Resistance)来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω(即4.7K);104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)。

2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。

晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。

五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。

二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。

六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。

集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。

常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。

电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。

电阻器的单位是欧姆（Ω）。

在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。

二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。

电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。

电容器的单位是法拉（F）。

在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。

三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。

电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。

电感器的单位是亨利（H）。

在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。

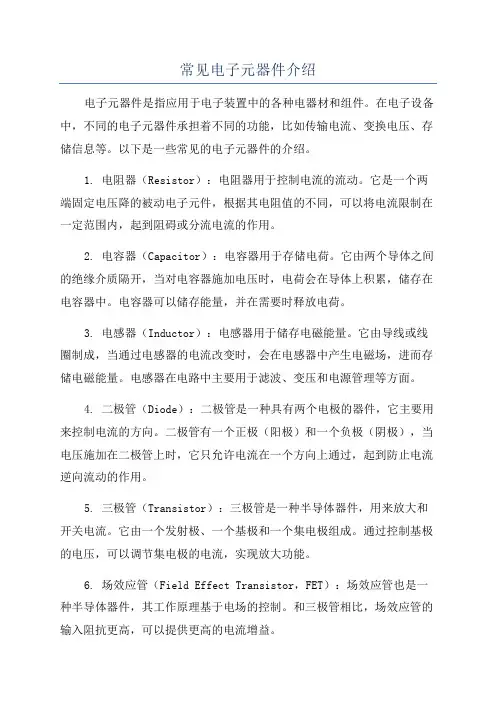

常见电子元器件介绍电子元器件是指应用于电子装置中的各种电器材和组件。

在电子设备中，不同的电子元器件承担着不同的功能，比如传输电流、变换电压、存储信息等。

以下是一些常见的电子元器件的介绍。

1. 电阻器（Resistor）：电阻器用于控制电流的流动。

它是一个两端固定电压降的被动电子元件，根据其电阻值的不同，可以将电流限制在一定范围内，起到阻碍或分流电流的作用。

2. 电容器（Capacitor）：电容器用于存储电荷。

它由两个导体之间的绝缘介质隔开，当对电容器施加电压时，电荷会在导体上积累，储存在电容器中。

电容器可以储存能量，并在需要时释放电荷。

3. 电感器（Inductor）：电感器用于储存电磁能量。

它由导线或线圈制成，当通过电感器的电流改变时，会在电感器中产生电磁场，进而存储电磁能量。

电感器在电路中主要用于滤波、变压和电源管理等方面。

4. 二极管（Diode）：二极管是一种具有两个电极的器件，它主要用来控制电流的方向。

二极管有一个正极（阳极）和一个负极（阴极），当电压施加在二极管上时，它只允许电流在一个方向上通过，起到防止电流逆向流动的作用。

5. 三极管（Transistor）：三极管是一种半导体器件，用来放大和开关电流。

它由一个发射极、一个基极和一个集电极组成。

通过控制基极的电压，可以调节集电极的电流，实现放大功能。

6. 场效应管（Field Effect Transistor，FET）：场效应管也是一种半导体器件，其工作原理基于电场的控制。

和三极管相比，场效应管的输入阻抗更高，可以提供更高的电流增益。

7. 可变电阻器（Potentiometer）：可变电阻器是一种可调节电阻值的电子元件。

它通常由一个固定电阻和一个滑动接点组成，通过调整滑动接点的位置，可以改变电阻器的电阻值。

8. 晶体管（Crystal Oscillator）：晶体管用于产生稳定的振荡信号。

它通常由一个压电晶体和一系列电路组成，通过施加电场或机械压力，可以使晶体改变形状，从而产生稳定的振荡信号。
