电子元器件认识

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

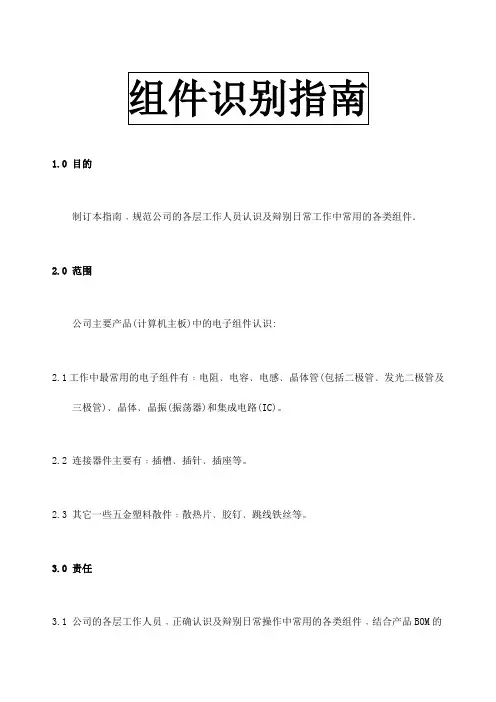

1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0 范围公司主要产品(计算机主板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件主要有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。

B) 从组件表面的标记就能读出该组件的容量﹐允许误差范围等参数。

C) 能辩识各类组件在线路板上的丝印图。

D) 知道在作业过程中不同组件需注意的事项。

3.2 本指南由品管部负责编制;4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

认识电子元器件电子元器件是元件和器件的总称。

电子元件：指在工厂生产加工时不改变分子成分的成品。

如电阻器、电容器、电感器。

因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子元器件是元件和器件的总称。

电子元件：指在工厂生产加工时不改变分子成分的成品电子器件：对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等）。

电子元器件行业主要由电子元件业、半导体分立器件和集成电路业等部分组成. 电子元器件包括:电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件在质量方面国际上面有中国的CQC认证，美国的UL和CUL认证，德国的VDE和TUV以及欧盟的CE等国内外认证，来保证元器件的合格。

发展史电子元器件发展史其实就是一部浓缩的电子发展史。

电子技术是十九世纪末、二十世纪初开始发展起来的新兴技术，二十世纪发展最迅速，应用最广泛，成为近代科学技术发展的一个重要标志。

电子元器件第一代电子产品以电子管为核心。

四十年代末世界上诞生了第一只半导体三极管，它以小巧、轻便、省电、寿命长等特点，很快地被各国应用起来，在很大范围内取代了电子管。

五十年代末期，世界上出现了第一块集成电路,它把许多晶体管等电子元件集成在一块硅芯片上，使电子产品向更小型化发展.集成电路从小规模集成电路迅速发展到大规模集成电路和超大规模集成电路，从而使电子产品向着高效能低消耗、高精度、高稳定、智能化的方向发展。

由于，电子计算机发展经历的四个阶段恰好能够充分说明电子技术发展的四个阶段的特性，所以下面就从电子计算机发展的四个时代来说明电子技术发展的四个阶段的特点.在20世纪出现并得到飞速发展的电子元器件工业使整个世界和人们的工作、生活习惯发生了翻天覆地的变化.电子元器件的发展历史实际上就是电子工业的发展历史。

常用元器件识别及检测 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用电子元器件识别及检测（二）二极管二极管的最大特点是：单向导电性。

其主要作用包括：稳压、整流、检波、开关、光电转换等。

二极管的分类按材料来分：硅管、锗管按结构来分：点接触型、面接触型按用途来分：稳压管、整流管、检波管、开关管、变容管、发光管、光电管等。

贴片二极管1、整流二极管整流二极管多用硅半导体材料制成，有金属封装和塑料封装两种。

整流二极管是利用PN结的单向导电性，把交流电变成脉动直流电。

2、检波二极管检波的作用是把调制在高频电磁波的低频信号检出来。

检波二极管要求结电容小，反向电流小，所以检波二极管常采用点触式二极管。

3、光电二极管光电二极管又叫光敏二极管，它是利用PN结在施加反向电压时，在光线照射下反向电阻由大到小的原理进行工作的。

无光照射时，二极管的反向电流很小；有光照射时，二极管的反向电流很大。

光电二极管不是对所有的可见光及不可见光都有相同的反应，它是有特定的光谱范围的，2DU是利用半导体硅材料制成的光电二极管，2AU是利用半导体锗材料制成的光电二极管。

4、稳压二极管稳压二极管是一种齐纳二极管，它是利用二极管反向击穿时，其两端电压固定在某一数值，而基本上不随电流大小变化的特性来进行工作的。

稳压二极管的正向特性与普通二极管相似，当反向电压小于击穿电压时，反向电流很小；当反向电压临近击穿电压时反向电流急剧增大，发生电击穿。

这时电流在很大范围内改变时管子两端的电压基本保持不变，起到稳定电压的作用。

必须注意的是，稳压二极管在电路上应用时一定要串联限流电阻，不能让二极管击穿后电流无限增大，否则二极管将立即被烧毁。

5、变容二极管变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。

它的特点是结电容随加到管子上的反向电压大小而变化。

在一定范围内，反向偏压越小，结电容越大；反之，反向电容偏压越大，结电容越小。

实用文档1.0 目的制订本指南﹐规公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0 围公司主要产品(计算机主板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件主要有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。

B) 从组件表面的标记就能读出该组件的容量﹐允许误差围等参数。

C) 能辩识各类组件在线路板上的丝印图。

D) 知道在作业过程中不同组件需注意的事项。

3.2 本指南由品管部负责编制;4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差围在+5%之间﹐如为银色﹐则表示误差围在+10%之间。

常用电子元器件的认识与焊接教案第一章：电子元器件概述教学目标：1. 了解电子元器件的分类及基本功能。

2. 掌握常用电子元器件的识别与简单工作原理。

教学内容：1. 电子元器件的分类：被动元件、主动元件、半导体元件等。

2. 常用电子元器件：电阻、电容、电感、二极管、三极管、晶闸管等。

3. 电子元器件的参数及表示方法。

教学活动：1. 讲解电子元器件的分类及基本功能。

2. 展示并讲解常用电子元器件的实物及电路符号。

3. 介绍电子元器件的参数及其表示方法。

第二章：电阻的认识与焊接教学目标：1. 掌握电阻的识别及主要参数。

2. 学会电阻的焊接方法。

教学内容：1. 电阻的种类：固定电阻、可调电阻、热敏电阻等。

2. 电阻的主要参数：阻值、误差、温度系数等。

3. 电阻的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电阻的种类及主要参数。

2. 展示并讲解电阻的焊接方法。

3. 学生分组实践，进行电阻的焊接操作。

第三章：电容的认识与焊接教学目标：1. 掌握电容的识别及主要参数。

2. 学会电容的焊接方法。

教学内容：1. 电容的种类：固定电容、可调电容、电解电容等。

2. 电容的主要参数：容量、误差、温度系数等。

3. 电容的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电容的种类及主要参数。

2. 展示并讲解电容的焊接方法。

3. 学生分组实践，进行电容的焊接操作。

第四章：电感的认识与焊接教学目标：1. 掌握电感的识别及主要参数。

2. 学会电感的焊接方法。

教学内容：1. 电感的种类：固定电感、可调电感、线圈等。

2. 电感的主要参数：感抗、误差、温度系数等。

3. 电感的焊接方法：手工焊接、烙铁焊接等。

教学活动：1. 讲解电感的种类及主要参数。

2. 展示并讲解电感的焊接方法。

3. 学生分组实践，进行电感的焊接操作。

第五章：二极管的认识与焊接教学目标：1. 掌握二极管的识别及主要参数。

2. 学会二极管的焊接方法。

教学内容：1. 二极管的种类：整流二极管、稳压二极管、检波二极管等。
