10kV电缆冷缩中间接头制作作业标准一、概述电缆冷缩中间接头是用于连接不同电缆段的绝缘部分，通过冷缩技术将接头固定在一起，使电缆能够正常传输电力。
本文将介绍10kV电缆冷缩中间接头的制作作业标准。
二、材料准备1. 接头套管：选用符合规定的绝缘套管，材质应为热缩材料，具有良好的绝缘性能。
2. 粘结材料：采用符合规定的冷缩胶，确保接头的绝缘性能和机械强度。
3. 助剂：为了保证接头制作的质量和可靠性，需要使用冷缩助剂来辅助完成接头制作。
三、工具准备1. 剥皮刀：用于剥离电缆外皮，露出绝缘层。
2. 热风枪：用于加热冷缩套管，使其缩紧到接头上。
3. 电缆剥线钳：用于剥离电缆绝缘层，露出导体。
4. 终端压接钳：用于压接电缆终端或连接接头。
5. 测试仪器：用于对接头进行绝缘电阻和导通电阻测试。
四、制作步骤1. 清洁工作区：确保工作区域清洁整洁，避免灰尘和杂质污染接头。
2. 剥离外皮：使用剥皮刀将电缆外皮剥离，露出电缆绝缘层。
3. 清理导体：用电缆剥线钳轻轻剥离绝缘层，将导体露出，并清理导体表面的氧化物和污垢。
4. 定位套管：将接头套管完整地套在电缆上，确保绝缘套管的位置正确。
5. 压接导体：使用终端压接钳将导体压接，确保导体与接头的连接牢固可靠。
6. 加热套管：使用热风枪均匀加热套管，使其缩紧到接头上，并与电缆绝缘层相结合。
7. 检查接头：完成接头制作后，需对接头进行可视检查，确保接头外观完整，无明显缺陷。
8. 测试接头：使用绝缘电阻和导通电阻测试仪器，对接头进行绝缘性能和导通性能测试，确保接头质量合格。
9. 记录作业信息：对每个接头的制作过程和测试结果进行记录，以便后期维护和管理。
五、质量控制1. 确保选用符合规定的材料和工具，并对其进行质量检查和管理。
2. 在制作过程中，严格按照规定的步骤操作，确保接头制作质量。
3. 对每个接头进行可视检查和电性能测试，确保接头符合规定的要求。
4. 记录每个接头的制作过程和测试结果，以便追溯和检查。

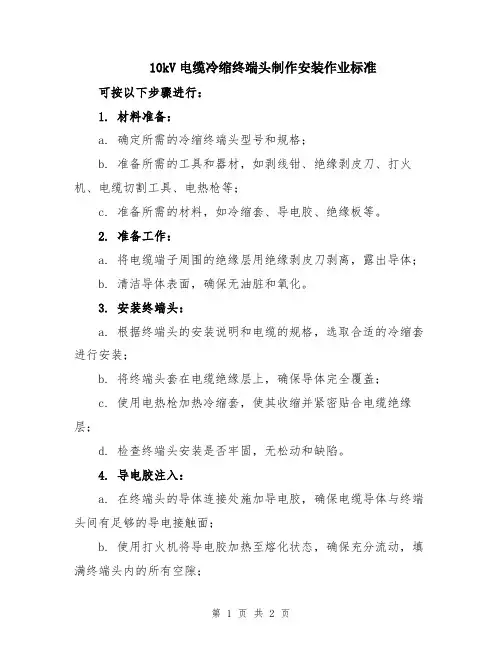

10kV电缆冷缩终端头制作安装作业标准可按以下步骤进行：1. 材料准备：a. 确定所需的冷缩终端头型号和规格；b. 准备所需的工具和器材，如剥线钳、绝缘剥皮刀、打火机、电缆切割工具、电热枪等；c. 准备所需的材料，如冷缩套、导电胶、绝缘板等。
2. 准备工作：a. 将电缆端子周围的绝缘层用绝缘剥皮刀剥离，露出导体；b. 清洁导体表面，确保无油脏和氧化。
3. 安装终端头：a. 根据终端头的安装说明和电缆的规格，选取合适的冷缩套进行安装；b. 将终端头套在电缆绝缘层上，确保导体完全覆盖；c. 使用电热枪加热冷缩套，使其收缩并紧密贴合电缆绝缘层；d. 检查终端头安装是否牢固，无松动和缺陷。
4. 导电胶注入：a. 在终端头的导体连接处施加导电胶，确保电缆导体与终端头间有足够的导电接触面；b. 使用打火机将导电胶加热至熔化状态，确保充分流动，填满终端头内的所有空隙；c. 检查导电胶是否充实，并无气泡和缺陷。
5. 绝缘板安装：a. 根据终端头的安装说明，将绝缘板放置在终端头的绝缘层上；b. 使用电缆切割工具将绝缘板修剪成所需的形状和大小；c. 将绝缘板固定在终端头上，确保完全贴合。
6. 检查和测试：a. 检查终端头的安装是否符合要求，无松动和缺陷；b. 进行绝缘测试，使用绝缘测试仪测量终端头的绝缘电阻，确保符合要求。
7. 记录和报告：a. 记录终端头的安装日期、终端头的规格和型号、绝缘测试结果等相关信息；b. 编写安装报告，包括终端头的安装过程、注意事项和安装结果。
以上是10kV电缆冷缩终端头制作安装作业标准的基本步骤，具体操作应根据实际情况和产品说明进行。
在操作过程中应注意安全，遵守相关的安全操作规范。
10kV电缆冷缩中间接头制作作业主要包括以下内容：1. 材料准备：根据设计要求，准备冷缩套管、绝缘套管、界面填料、绝缘填料等各种所需材料。
2. 设备准备：准备热风枪、剥线钳、绝缘剥皮剪、绝缘剥线钳、钢丝刷等所需设备。
3. 材料检查：对即将使用的冷缩套管、绝缘套管等材料进行外观检查和尺寸检查，确保其符合要求。
4. 线缆准备：用绝缘剥皮剪和绝缘剥线钳依照设计要求剥去电缆绝缘层，确保裸露的导体长度和裸露电缆长度符合要求。
5. 清洁处理：使用钢丝刷等工具清洁导体表面，确保表面干净无杂质。
6. 接头组装：根据设计要求，将绝缘套管、冷缩套管等材料按顺序套在导体上，并将界面填料和绝缘填料填充至套管内。
7. 加热处理：使用热风枪对接头进行加热，使冷缩套管收缩并与导体、绝缘套管密封稳固。
8. 绝缘性能测试：对制作好的接头进行绝缘电阻测试、介质损耗测试、局部放电测试等，确保接头的绝缘性能符合要求。
9. 记录报告：对接头制作过程中的各项参数和测试结果进行记录和整理，形成接头制作作业报告。
以上是一般的10kV电缆冷缩中间接头制作作业标准，具体标准还需根据项目和用户要求进行调整和制定。
10kV电缆冷缩中间接头制作作业（二）1、确认电缆。
2、摇测电缆绝缘及放电。
3、锯开需要作接头处电缆并搭接(新电缆接续时，绝缘电阻测试合格后可直接搭接)。
4、开剥电缆。
为防止钢铠松散，割除外护层时在端部留出200mm 的外护层。
断口平整，入刀力度合适。
使用专门工具进行打磨。
5、包绕半导电胶带。
用砂纸打磨掉残留在主绝缘上的半导体时只能用不导电的氧化铝砂纸进行主绝缘打磨。
6、安装冷缩接头主体。
冷缩接头必须安置于剥削长度较长的一端电缆。
压接管时不要压接接管中心。
按要求只能用混合剂，不能用硅脂。
7、安装铜编织网。
注意检查恒力弹簧固定是否牢固。
检查半导电胶带包覆是否完全、紧密。
8、包绕防水带。
防水带包覆应完全、紧密。
9、安装铠装接地线及编织线，注意检查恒力弹簧固定是否牢固。
10kV电缆冷缩中间接头制作作业标准1. 前言10kV电缆冷缩中间接头作为电力设备的必要组成部分，起着电缆绝缘和电力传输的作用。
为了确保中间接头的质量和性能达到设计要求，在制作作业中需要遵循以下标准。
2. 材料2.1 电缆：选用符合电缆规范要求的合格电缆。
2.2 填充物：选择符合规范要求的防水、绝缘并能够耐腐蚀的填充物。
2.3 绝缘套管：选用合格的绝缘套管，并依据不同电缆直径选配合适规格的绝缘套管。
2.4 密封管：选用合适规格和材质的密封管。
3. 制作作业3.1 清洁电缆：用去污水或其他清洁剂清洗电缆表面，并擦干水分。
3.2 打开电缆：电缆在安装前需根据线路设计要求剥下适当长度的绝缘层，以方便进行终端头装配。
3.3 缩管终端头：选用匹配电缆绝缘直径的绝缘套管，套在电缆的绝缘层上，并使用火焰烤枪在绝缘套管上均匀加热，使其缩短至电缆绝缘直径大小，使绝缘套管与电缆绝缘完全贴合是为了达到绝缘的作用。
3.4 填充：用填充物将电缆中心圆柱形空洞填满，使其绝缘效果好。
将填充物加入到接头拼装处，确保填满线芯并没有任何气泡。
3.5 连接：将电缆的中心导体与另一端中心导体相接，固定好并进行焊接。
此步骤的主要目的是导通电流。
3.6 套密封管：在中间接头上套上合适规格的密封管，密封管应能够完全覆盖填充物和两端的绝缘套管，确保密封管不影响电缆的绝缘等级。
3.7 缩管密封管：使用火焰烤枪加热密封管，使其缩短至合适的大小，以密封接头，并固定保护接头。
4. 检测要求4.1 外观检验：检查接头表面是否平整，表面是否有裂纹、气泡、污渍等现象。
4.2 电气性能测试：接头制作完成后需对电气性能进行测试，包括接头绝缘电阻、介质损耗角正切、接头局部放电等指标，确保接头性能达到设计要求。
4.3 水密性实验：将制作好的中间接头放入水中浸泡，检查接头密封性能，确保接头能够防水，避免水分进入接头，造成电线绝缘与故障等问题。
4.4 力学性能测试：经过制作和测试的中间接头必须符合规定的力学性能指标，可以承受一定的拉伸力和抗压力，避免电线断裂、连接松动等问题。
10kV电缆冷缩终端头制作安装作业标准包括以下方面：
1. 电缆准备：选择适当规格的电缆，清除电缆外皮和绝缘层上的污垢，并根据终端头的规格剥去合适长度的绝缘层。
2. 终端头准备：根据电缆类型和终端头规格选择适当的终端头，检查终端头的型号和质量，并清洁终端头的内部和外部表面。
3. 终端头安装：将终端头套在电缆绝缘层上，确保终端头与绝缘层良好接触，使用适当的工具将终端头压缩固定。
4. 导体连接：根据终端头的设计，将电缆导体与终端头的导体连接部分固定连接，确保连接牢固且电流传导良好。
5. 终端头冷缩：使用热风枪或其他适当的工具对终端头进行冷缩处理，以确保绝缘层与终端头完全密合。
6. 测试和检查：对终端头安装后的电缆进行电气测试和外观检查，确保终端头安装正确且没有故障。
7. 包装和记录：对安装完成的终端头进行适当的包装，记录必要的安装信息，如终端头型号、电缆信息、安装日期等。
以上是制作和安装10kV电缆冷缩终端头的基本标准，具体操作过程可能会根据不同的终端头厂商和项目要求有所不同，应根据具体情况进行操作。
同时，在进行安装前应确保操作人员具备相关技能和培训，并严格遵守安全操作规范。
第 1 页共 1 页。

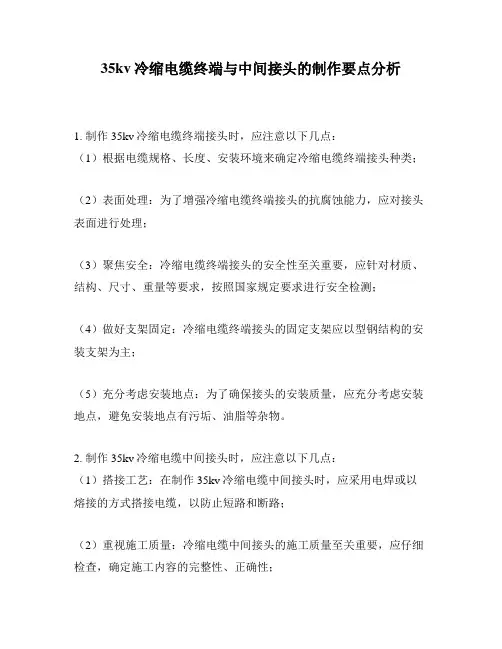

35kv冷缩电缆终端与中间接头的制作要点分析
1. 制作35kv冷缩电缆终端接头时，应注意以下几点：
（1）根据电缆规格、长度、安装环境来确定冷缩电缆终端接头种类；
（2）表面处理：为了增强冷缩电缆终端接头的抗腐蚀能力，应对接头表面进行处理；
（3）聚焦安全：冷缩电缆终端接头的安全性至关重要，应针对材质、结构、尺寸、重量等要求，按照国家规定要求进行安全检测；
（4）做好支架固定：冷缩电缆终端接头的固定支架应以型钢结构的安装支架为主；
（5）充分考虑安装地点：为了确保接头的安装质量，应充分考虑安装地点，避免安装地点有污垢、油脂等杂物。
2. 制作35kv冷缩电缆中间接头时，应注意以下几点：
（1）搭接工艺：在制作35kv冷缩电缆中间接头时，应采用电焊或以熔接的方式搭接电缆，以防止短路和断路；
（2）重视施工质量：冷缩电缆中间接头的施工质量至关重要，应仔细检查，确定施工内容的完整性、正确性；
（3）热焊接是基本过程：制作35kv冷缩电缆中间接头，热焊接是基本过程，必须采取防止过热和低伤害的措施；
（4）考虑附件安装：考虑冷缩电缆中间接头、耦合器、耦合过渡件、套管、阻垢排烟圈等附件的安装和使用；
（5）紧固螺栓：在安装35kv冷缩电缆中间接头时，应注意将法兰和连接部位紧固螺栓，使其接头牢固，以保证安全可靠的使用。

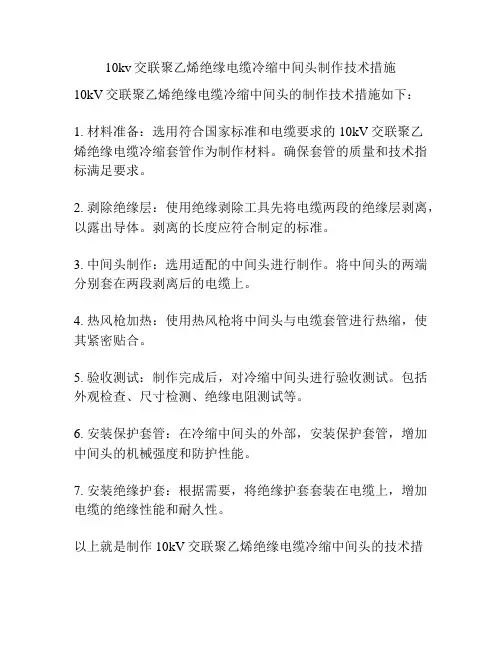

10kv交联聚乙烯绝缘电缆冷缩中间头制作技术措施
10kV交联聚乙烯绝缘电缆冷缩中间头的制作技术措施如下：
1. 材料准备：选用符合国家标准和电缆要求的10kV交联聚乙
烯绝缘电缆冷缩套管作为制作材料。
确保套管的质量和技术指标满足要求。
2. 剥除绝缘层：使用绝缘剥除工具先将电缆两段的绝缘层剥离，以露出导体。
剥离的长度应符合制定的标准。
3. 中间头制作：选用适配的中间头进行制作。
将中间头的两端分别套在两段剥离后的电缆上。
4. 热风枪加热：使用热风枪将中间头与电缆套管进行热缩，使其紧密贴合。
5. 验收测试：制作完成后，对冷缩中间头进行验收测试。
包括外观检查、尺寸检测、绝缘电阻测试等。
6. 安装保护套管：在冷缩中间头的外部，安装保护套管，增加中间头的机械强度和防护性能。
7. 安装绝缘护套：根据需要，将绝缘护套套装在电缆上，增加电缆的绝缘性能和耐久性。
以上就是制作10kV交联聚乙烯绝缘电缆冷缩中间头的技术措
施。
制作过程要细致和规范，并注意选用合适的材料和工具，确保制作出质量合格的中间头。

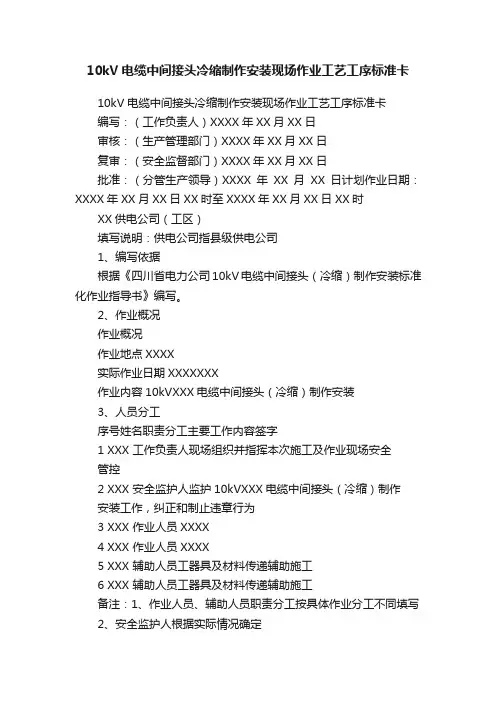

10kV电缆中间接头冷缩制作安装现场作业工艺工序标准卡10kV电缆中间接头冷缩制作安装现场作业工艺工序标准卡编写：（工作负责人）XXXX年XX月XX日审核：（生产管理部门）XXXX年XX月XX日复审：（安全监督部门）XXXX年XX月XX日批准：（分管生产领导）XXXX年XX月XX日计划作业日期：XXXX年XX月XX日XX时至XXXX年XX月XX日XX时XX供电公司（工区）填写说明：供电公司指县级供电公司1、编写依据根据《四川省电力公司10kV电缆中间接头（冷缩）制作安装标准化作业指导书》编写。
2、作业概况作业概况作业地点XXXX实际作业日期XXXXXXX作业内容10kVXXX电缆中间接头（冷缩）制作安装3、人员分工序号姓名职责分工主要工作内容签字1 XXX 工作负责人现场组织并指挥本次施工及作业现场安全管控2 XXX 安全监护人监护10kVXXX电缆中间接头（冷缩）制作安装工作，纠正和制止违章行为3 XXX 作业人员XXXX4 XXX 作业人员XXXX5 XXX 辅助人员工器具及材料传递辅助施工6 XXX 辅助人员工器具及材料传递辅助施工备注：1、作业人员、辅助人员职责分工按具体作业分工不同填写2、安全监护人根据实际情况确定4、工器具及材料准备4.1工器具准备工器具清单序号名称型号单位数量确认打√1 验电器10kV 支2 验电器0.4kV 支3 安全带付 14 安全帽顶 55 绝缘手套付 16 接地线10kV 组7 接地线0.4kV 组8 兆欧表套 19 高压工频发生器10kV 支 110 直流发生器台11 标示牌（警示牌）块12 绝缘手套付 113 安全围栏付14 喷枪套15 压接钳套16 钢锯把 217 铁皮剪刀把18 电工刀把19 一字改锥把20 平口钳把21 钢卷尺把22 烙铁把23 锉刀把 224 剥线器把 225 活动扳手把确认人：4.2材料及设备准备材料及设备清单序号名称型号单位数量确认打√1 电缆中间接头附件套2 防爆盒套3 砂纸张4 清洗剂瓶5 清洁纸（布）张6 焊锡膏盒7 焊锡丝卷8 铜扎线米确认人：5、作业工序工艺及危险点控制序号作业工序作业工艺要求危险点预控执行人确认人1 工作许可1、停电后，工作许可人向作业班组下达许可工作命令，可当面许可或电话许可。

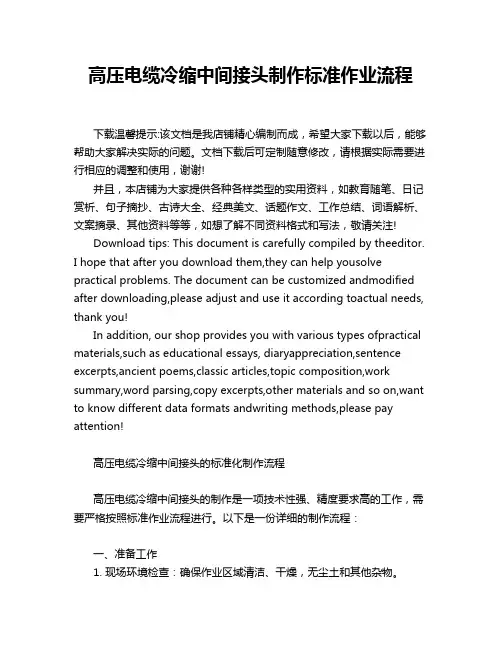

高压电缆冷缩中间接头制作标准作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压电缆冷缩中间接头的标准化制作流程高压电缆冷缩中间接头的制作是一项技术性强、精度要求高的工作，需要严格按照标准作业流程进行。

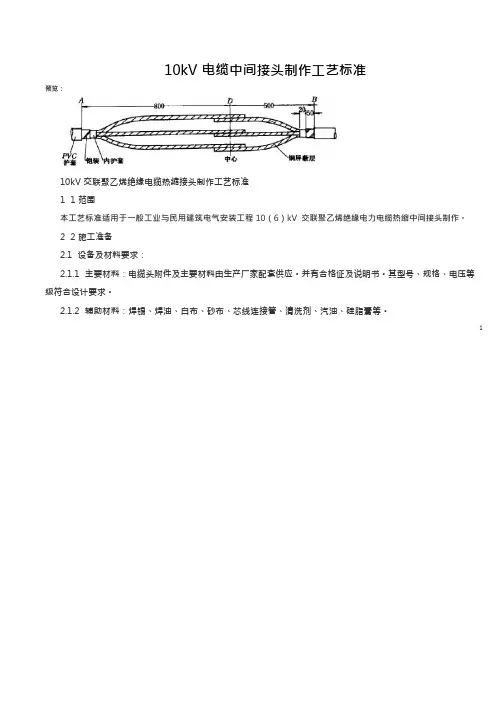

10kV 电缆中间接头制作工艺标准预览：10kV 交联聚乙烯绝缘电缆热缩接头制作工艺标准11 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV 交联聚乙烯绝缘电力电缆热缩中间接头制作。
22 施工准备2.1设备及材料要求：2.1.1主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
12.22.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1电缆敷设完毕，绝缘电阻测试合格。
2.3.2作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3施工现场要干净、宽敞、光线充足。
施工现场应备有220V 交流电源。
2.3.4室外施工时，应搭设临时帐蓬。
3操作工艺3.1工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。
开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
3.3剥除电缆护层（图2-28）：2图2-283.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm 的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
3.3.3剥内护层：从铠装断口量取20mm 内护层，其余内护层剥除，并摘除填充物。
3.3.4锯芯线、对正芯线，在中心点处锯断。
3.4剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量300mm 剥除屏蔽层，从屏蔽层断口各量取20mm 半导电层，其余剥除。
10kV电缆冷缩中间接头制作作业
冷缩中间接头是用于连接10kV电缆的一种接头，其制作作业标准如下：
1. 材料准备：
- 10kV电缆中间接头套管
- 导电胶水
- 粘接带
- 清洁液
- 绝缘套管
- 导电套管
2. 工具准备：
- 电缆剥线刀
- 接地线
- 热风枪
- 螺丝刀
3. 工作步骤：
a. 清洁：使用清洁液彻底清洁电缆和接头的连接部分，确保表面干净无尘。
b. 剥线：使用电缆剥线刀拆除电缆绝缘层，露出金属导线。
c. 安装导电套管：将导电套管安装在电缆导线上，确保导电套管与导线紧密贴合。
d. 安装绝缘套管：将绝缘套管安装在导电套管上，确保绝缘套管覆盖导线和导电套管，形成绝缘层。
e. 导电胶水涂敷：在绝缘套管上涂敷一层导电胶水，确保导电胶水均匀覆盖整个绝缘套管表面。
f. 套管收缩：使用热风枪对接头套管进行加热，使套管缩紧并与绝缘套管紧密贴合。
g. 接地线连接：将接地线连接至接头的接地端口，确保接地线与接地端口紧密连接。
h. 固定接头：使用螺丝刀将接头固定在合适的位置，确保接头稳定固定。
4. 检测：
- 使用兆欧表对接头进行绝缘电阻测试，确保接头的绝缘电阻达到要求。
- 使用电压表对接头进行高压测试，确保接头能够承受10kV 的电压。
以上是10kV电缆冷缩中间接头制作作业的基本标准。
在实际作业中，还需要根据具体的电缆和接头型号，以及相关的技术规范和标准进行操作。
为了确保作业质量和安全，建议由经验丰富的专业人员进行操作，并按照相关的作业流程和质量控制程序。
10kV电缆冷缩中心接头制作作业标准一、前言电缆的电气特性是极其紧要的，而电缆在使用过程中，由于各种原因很简单显现损坏或需要进行接头处理。
对于10kV电缆来说，中心接头制作工作的紧要性不言而喻，标准化的作业标准能够有效保障接头的质量和牢靠性，提高接头的使用寿命和工作安全性。
二、准备工作2.1 设备清单：1）冷缩套管2）拆卸工具3）剥线钳4）切割刀具5）绝缘纸条6）压接钳7）电流表8）热风枪9）清洁工具10）绝缘胶带11）剥线刀12）搭便笺、比例尺等文具2.2 工具检查、保养工具要求保养完好、无锈应为首要检查项目，检查工具是否常常保持锋利（剥线刀、割刀）、测量工具是否精准（电流表），以及其它实现作业的工具是否无损，如密封圈、拆装工具等。
三、作业流程3.1 作业准备工作（如剥皮、铜屏、绝缘处理等）接头制作前，需要对电缆进行准备工作，实在包括：1）依据设计要求选取规格相匹配的冷缩套管。
2）依照要求剥皮，依据接头内外护层规格剥皮长度调整好剥皮长度。
3）拆卸由绝缘套管保护的铜屏或钢芯管铜屏4）对电缆的外护层和绝缘层进行清洁处理，去掉灰尘和污物。
确认绝缘层表面干净干净后，用干净无毛绒的抹布清洁。
为了达到良好的质量保证，接头前表面处理和清洁是特别紧要的。
3.2 接头制作3.2.1 冷缩套管安装将冷缩套管平铺在平整表面上，认真检查是否有破损、脏污。
确定冷缩套管大小后，依据冷缩套管长度要求，用剪刀将冷缩套管沿着指定长度进行剪断。
将冷缩套管塞入铜套中，将对接面充分压平后把中性点锁定，将两端的导线塞入对应的铜套中，排列导线的次序不可交叉或错位或错位或与接头的芯棒接错。
铜套内侧放好绝缘纸条。
3.2.2 导线端子暴露将导线进行清洁，先用刀具切开一些，然后把绳套推上去，将铜绞线的末端暴露出2-3cm长度。
3.2.3 引线的连接用压接钳夹住铜绞线的末端，然后用热风枪预热一遍，等到压接钳上的环已经牢坚固定在铜绞线的末端，就可以扣住铜绞线了。
冷缩式K V中间接头安装工艺标准化管理部编码-[99968T-6889628-J68568-1689N]冷缩式10KV中间接头安装工艺6.7/15kV 三芯电缆冷缩式中间接头制作工艺流程1.电缆附件点检查2.剥开电缆电缆的绝缘外径为选型决定因素,导体截面为参考。
3.切除电缆主绝缘(1)按1/2接管长+5mm的尺寸切除电缆主绝缘。
(2)从开剥长度较长的一端电缆套入冷缩接头主体，较短的一端套入铜屏蔽编织网套4.导线压接(1)将导线各穿入压接管1/2，用压钳将导线连接在一起。
(2)压接后如有尖角，毛刺应对接管表面挫平打光并且清洗。
按常规方法清洗电缆主绝缘(用所配的CC-3清洁剂)。
切勿使溶剂碰到半导电屏蔽层。
如果主绝缘表面有残留半导电颗粒或刀痕，须先用不导电的氧化铝(最大粒度120)。
砂纸打磨处理，不能使打磨后的主绝缘外径小于接头选用范围。
(3)在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
(4)将P55/R混合剂涂抹在半导体屏蔽层与主绝缘交界处，然后把其余混合剂均匀涂抹在主绝缘表面及接管上。
5.量出中心点和尺寸校验点(1)在半导电屏蔽层上距离屏蔽层端口X处做一记号，此处为接头收缩起始点。
(2)将冷缩接头对准定位标记，逆时针抽掉芯绳使接头收缩，在接头完全收缩后5min内校验冷缩头主体上的中心标记到校验点E的距离是否确实为300mm，如有偏差，尽快左右移动接头以进行调整。
注意:由于冷缩接头为整体预制式结构，必须进行中心点校验，并且做到准确无误。
(3)照此步骤完成第二、三个接头的安装。
7.套上铜编织网套(1)用PVC胶带把铜网套绑扎在接头主体上。
(2)用两只恒力弹簧将铜网套固定在电缆铜屏蔽带上。
(3)将铜网套的两端修齐整，在恒力弹簧前各保留10mm。
(4)半重叠绕包两层PVC胶带，将弹簧包覆住。
(5)按同样方法完成另两相的安装。
(1)用PVC胶带将三芯电缆绑扎在一起。
(2)绕包一层Scotch 2228防水带，涂胶合剂的一面朝外，将电缆衬垫层包覆住。
冷缩式10KV中间接头安装工艺15kV 三芯电缆冷缩式中间接头制作工艺流程1.电缆附件点检查同本章条。
2.剥开电缆(1)如图所示尺寸将电缆开剥处理。
(2)尺寸A应严格按照表的规定切除。
绕包两层Scotch13半导电胶带，将电缆铜屏蔽带端口包覆住加以固定。
图剥开电缆表三芯电缆冷缩式中间接头尺寸产口型号电缆尺寸连接管尺寸?A:剥除尺寸(mm)绝缘外径(mm)导体截面(mm2)外径(mm)最大长度(mm)6/10kV(6/6kV)15kV10kV)QS1000-Ⅰ70-15050-150135120 QS1000-Ⅱ150-240150-240145125 QS1000-Ⅲ300-400300-400220电缆的绝缘外径为选型决定因素,导体截面为参考。
3.切除电缆主绝缘(1)按1/2接管长+5mm的尺寸切除电缆主绝缘。
(2)从开剥长度较长的一端电缆套入冷缩接头主体，较短的一端套入铜屏蔽编织网套(3)冷缩接头必须安置于开剥较长的一端电缆，拉线端方向，见图。
图冷缩接头安置位置4.导线压接(1)将导线各穿入压接管1/2，用压钳将导线连接在一起。
(2)压接后如有尖角，毛刺应对接管表面挫平打光并且清洗。
按常规方法清洗电缆主绝缘(用所配的CC-3清洁剂)。
切勿使溶剂碰到半导电屏蔽层。
如果主绝缘表面有残留半导电颗粒或刀痕，须先用不导电的氧化铝(最大粒度120)。
砂纸打磨处理，不能使打磨后的主绝缘外径小于接头选用范围。
(3)在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
(4)将P55/R混合剂涂抹在半导体屏蔽层与主绝缘交界处，然后把其余混合剂均匀涂抹在主绝缘表面及接管上。
注意:只能用P55/R混合剂，不能用硅脂!见图。
图涂抹P55/R混合剂5.量出中心点和尺寸校验点测量绝缘端口之间之尺寸C，然后按尺寸1/2C，在接管上确定实际中心点D，然后按300mm 在一边的铜屏蔽带上找出一个尺寸校验点E，见图。
图量出中心点和尺寸校验点6.安装冷缩管见(图图安装冷缩管(1)在半导电屏蔽层上距离屏蔽层端口X处做一记号，此处为接头收缩起始点。
(2)将冷缩接头对准定位标记，逆时针抽掉芯绳使接头收缩，在接头完全收缩后5min 内校验冷缩头主体上的中心标记到校验点E的距离是否确实为300mm，如有偏差，尽快左右移动接头以进行调整。
注意:由于冷缩接头为整体预制式结构，必须进行中心点校验，并且做到准确无误。
(3)照此步骤完成第二、三个接头的安装。
7.套上铜编织网套在装好的接头主体外部套上铜编织网套，见图。
图套上铜编织网套8.固定铜网套(见图图固定铜网套(1)用PVC胶带把铜网套绑扎在接头主体上。
(2)用两只恒力弹簧将铜网套固定在电缆铜屏蔽带上。
(3)将铜网套的两端修齐整，在恒力弹簧前各保留10mm。
(4)半重叠绕包两层PVC胶带，将弹簧包覆住。
(5)按同样方法完成另两相的安装。
9.绑扎三芯电缆(见图图绑扎三芯电缆(1)用PVC胶带将三芯电缆绑扎在一起。
(2)绕包一层Scotch 2228防水带，涂胶合剂的一面朝外，将电缆衬垫层包覆住。
10.安装铠装接地接续编织线(见图图安装铠装接地接续编织线(1)在编织线两端各80mm的范围将编织线展开。
(2)将编织线展开的部分贴附在Scotch 2228胶带和钢铠上并与电缆外护套搭接20mm。
(3)用恒力弹簧将编织线的一端固定在钢铠上，搭接在外护套上的部分反折回来一起固定在钢铠上。
(4)同样，编织线的另一端也照此步骤安装。
11.包PVC胶带(见图半重叠绕包两层PVC胶带将弹簧连同铠装一起覆盖住，不要包在Scotch 2228防水带上。
图包PVC胶带12.防潮密封(见图用Scotch2228防水带做接头的防潮密封，从一端护套上距离为60mm(A)开始半重叠绕包(涂胶合剂一面朝里)，绕至另一端护套上60mm(B)处。
注:如需将钢带接地与铜屏蔽接地分离，可以先用Scotch2228防水带将整个接头统包一层，从一端内护套上开始到另一端内护套上结束，然后用接地线将两边钢带连接上，最后，再用Scotch2228防水带进行统包。
图防潮密封13.安装“Armorcast”装甲带(1)为使电缆外形整齐，可先用防水胶带填平两边的凹陷处，见图)。
图安装“Armorcast”装甲带(2)在整个接头外绕包装甲带，以完成整个安装工作，从一端电缆护套上60mm防水带上开始,半重叠绕包装甲带至对面另一端60mm防水带上，见图。
图安装“Armorcast”装甲带(3)为保证电缆的质量，做好后，30min内不得移动电缆。
导线连接施工工艺工艺流程导线的切剥1.剥削线芯绝缘常用工具有电工刀、克丝钳和剥皮钳，可进行削、克及剥削绝缘层。
一般4mm2以下的导线原则上使用剥皮钳，但使用电工刀时，不允许采用刀在导线周围转圈剥削绝缘层的方法以免破坏线芯。
2.剥削线芯绝缘的方法〔见图(1)单层剥法:不允许采用电工刀转圈剥削绝缘层，应使用剥削钳。
(2)分段剥法:一般适用于多层绝缘导线剥削，如编制橡皮绝缘导线，用电工刀先削去外层编织层，并留有12mm的绝缘层，线芯长度随接线方法和要求的机械强度而定。
(3)斜削法:用电工刀以45°倾斜切入绝缘层，当切近线芯时就应停止用力，接着应使刀子倾斜角度为15°左右，沿着线芯表面向前头端部推出，然后把残存的绝缘层剥离线芯，用刀口插入背部以45°角削断。
(a)单层削法(b)分段削法 (c)斜削法1.导体;2.橡皮图剥削线芯绝缘的方法单芯铜导线的直接连接，可参照图处理，所有铜导线连接后均应挂锡，防止氧化，增加导电率。
图单芯铜导线连接多芯铜导线的直接连接可参照图处理所有多芯铜导线连接应挂锡,防止氧化增加导电率。
图多芯铜导线直接连结和YM型安全型压线帽(见图图安全型压线帽1.铜导线压线帽分为黄、白、红3种颜色，分别适用于～的2～4根导线的连接。
其操作方法是:将导线绝缘层剥去8～10mm(按帽的型号决定)，清除线芯表面的氧化物，按规格选用配套的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折回头(剥长加倍)，直至填满为止，线芯插到底后，导线绝缘层应和压接管平齐，并包在帽壳内，用专用压接钳压实即可。
注意:采用LC和YM安全型压线帽一般优于焊包工艺，目前已被广泛使用。
2. 铝导线压接操作方法同上。
加强型绝缘钢壳螺旋接线纽(简称接线纽)6mm2及以下的单线芯在用接线纽连接时，把外露的线芯对齐按顺时针方向拧绞，在线芯的12mm处剪去前端，然后选择相应的接线纽按顺时针方向拧紧。
要把导线的绝缘部分拧入接线纽的上端护套内，见图。
图钢壳螺旋接线纽做法导线焊接铝导线焊接前将铝导线线芯破开顺直合拢，用绑线把连接处做临时绑缠。
导线绝缘层处用浸过水的石棉绳包好，以防烧坏。
导线焊接所用的焊剂有两种:一种是锌%、铅40%、铜5%的焊剂;另一种是含锌80%、铅20%的焊剂(焊剂成分均为重量比);导线焊好后呈蘑菇状，见图。
导线截面(mm2)L(mm)16602570358050907010095120图多股铝导线气焊接法铜导线的焊接由于导线的线径及敷设场所不同，因此焊接的方法有以下几种:1.电烙铁加焊适用于线径较小的导线的连接及用其他工具焊接困难的场所。
导线连接处加焊剂，用电烙铁进行焊接。
2.喷灯加热法将焊锡放在锡勺内，然后用喷灯加热，焊锡融化后即可进行焊接。
加热时要注意温度;温度过高刷锡不饱满;温度过低刷锡不均匀。
焊接完成后必须用布将焊接处的焊剂及其他污物擦净。
铜铝导线连接及以下单股铝线与多股铜芯软线接头，将铜软线刷锡后缠绕在铝线上，缠5圈后将铝导线弯曲180°，用钳子夹紧。
2. 单股铝线与单股铜线连接，铜线应挂锡可采用螺旋压接帽连接。
3. 多股铝线与多股铜线连接时，应采用铜铝压接连接管。
见图。
4.多股铝线与设备，电器连接时，均应采用铜铝过渡板压接。
如无铜铝过渡板，可用铜排制作，一端与设备或电气连接，一端与铝线端子连接，自制连接板必须挂锡。
注:①铜管要求含铜量达%(YB75-60-2号铜)以上的软铜管，退火后强度不大于190N/mm2。
铝部件要求含铝量达%(YB79-60-2号铝)以上的铝棒车削。
②两部件压接前，须用60%的锌粉油膏与油石将接合部分除去氧化层，使其表面粗糙度达，再涂一层清洁的锌粉油膏，随后将铝部件用木榔头打进铜件内，然后在压膜内加147～294kPa压力，3min后脱模。
③管中心偏移允许±，管的弯曲度每米不大于3/1000。
④管径公差E、D为，e、d为+。
⑤与导线压接前，铝端应作退火处理。
图多股铝线与多股铜线连接套管连接套管已被普遍采用，但套管的选型应与导线配套，不论是铜芯线或铝芯线，压接前均应除去氧化膜，使其导电率好，压接钳可选用局部压接或整体压接，导线插入管内均应涂导电脂，可防止氧化，提高导电率，套管压坑或整体压接的模数由产品实际情况或由设计定。
接线端子压接1.多股导线可采用与导线同材质且规格相应的接线端子。
削去导线的绝缘层，不要碰伤线芯，清除套管，接线端子孔内的氧化膜，涂导电脂将线芯插入，用压接钳压紧，导线外露部分应小于1～2mm。
2. 导线与平压式接线柱连接(1)单芯线连接:用一十字机螺丝压接，盘圈开口不宜大于2mm。
按顺时针方向压接。
(2)多股铜芯软线用螺丝压接时，应将软线芯做成单眼圈状，刷锡后，将其压平再用螺丝加垫紧牢固。
(3)导线与针孔式接线桩连接:把要连接的线芯插入接线桩针孔内，导线裸露出针孔1～2mm，针孔大于导线直径1倍时需要折回头插入压接。
3.导线包扎首先用橡胶绝缘带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带宽度，以半幅宽度重叠进行缠绕，在包扎过程中应可能收紧绝缘带。
最后在绝缘层上缠绕1～2圈，在进行回缠。
采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕。
然后用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严。
各种电路，设备，器具进行绝缘电阻测试时应选用适合电压等级的兆欧表。
电气器具未安装前进行线路绝缘遥测时，首先将灯头盒内导线分开，开关盒内导线连通。
遥测应将干线和支线分开，一人遥测，一人应及时读数并记录。
摇动速度应保持在120r/min 左右，读数应采用1min后的读数为宜。
电气器具全部安装完在送电前进行遥测时，应先将线路上的开关，刀闸，仪表，设备等用开关全部置于断开位置，遥测方法同上，确认绝缘遥测无误后再进行送电试运行。
