经典高清图解：骨盆周围详细解剖及手术入路详解！骨盆手术，对于大多数骨科医生来说都是复杂和高深的，因其位置深在、结构复杂。

虽然大师风范、临床经验、手术技巧一时学不来，但是我们可以先学习骨盆周围的解剖，首先争取做到对解剖熟悉，攻克骨盆手术中的一大难题。

今天我们就重点来学习骨盆的解剖及手术入路，值得学习借鉴！（一）骨盆解剖（1）骨盆组成及分布骨盆由骶骨、尾骨、髂骨、坐骨和耻骨(后三者统称为“髋骨”)组成。

成人的髋部由4个关节构成：左骶髂关节、右骶髂关节、骶尾关节和耻骨联合关节。

骨盆带的骨骼，形成4个关节髂股关节1.髂骨髂骨呈扇形，是构成髋骨的三块骨中最上端也是最大的部分。

髂骨与骶骨连接形成骶髂关节，呈“L”形，位于骼骨后上方，由一个垂直向的“短臂”(垂直平面)和一个相对横向的“长臂”(前后向平面)构成。

髂骨上 L形关节面的短臂（1.垂直向）和长臂（2.水平面）把手放在髋部时可以感觉到弧形的髂骨上缘，就是髂嵴。

手指沿着髂嵴稍向下方到达髂骨的前缘，能触到一个骨性的突起，就是髂前上棘，是许多软组织的附着点(如缝匠肌)。

在髂前上棘稍向下的位置，可以触到另一个骨性突起，就是髂前下棘，股直肌的部分附着于此。

沿髂骨后缘向下触摸到的骨性突起是髂后上棘，也是软组织的附着点。

髂前上棘和髂后上棘常被作为评估骨盆带位置的骨性标志。

髂嵴、髂前上棘、髂前下棘和髂后上棘的解剖学知识2.坐骨坐骨比髂骨窄，位于髂骨下方和耻骨后方。

坐骨有一个非常容易触及的部位，叫作“坐骨结节”，常被称为“用来坐的骨头”，是重要的骨性标志。

坐骨是髋部三块骨骼中最强壮的部分，将近2/5 的髋关节窝由坐骨构成。

坐骨与坐骨结节3.耻骨耻骨是髋部三块骨骼中最靠前也是最小的一块，将近1/5的髋臼由它构成。

耻骨体坚硬、呈扁平状，左右两块耻骨形成耻骨联合关节，该关节由一块纤维软骨连接，是微动关节。

耻骨上缘有一个骨性突起称作“耻骨结节”，是腹股沟韧带的附着点，也是触诊时的骨性标志。

骨盆X线解剖详解注：资料来源于网络看懂骨盆的X线片真的不难，难就难在如何看到隐藏于细微处的真章，比如那些容易被人遗忘的划线……我们通过分析X光片子无疑是一条南山捷径，只要你有一把尺子几乎可以快速的掌握相当一部分对于骨盆精确的分析和判断，快速知道自己的疼痛根源在哪,从而安排对症的运动计划和治疗手段。

听起来是不是很不错？那么下面就让我们进入正题吧！图1 骨盆正位片（1）髋骨的X线解剖常规投照正位（图1）。

在X线像上，构成髋骨的三个部分融合于髋臼，可清晰分辨。

髂骨翼的内侧1/4影像与骶骨影像重叠，外侧3/4因有髂窝而较透亮。

髂嵴阴影较致密，边缘不光滑，外侧可见髂前上棘影，髂后上棘则重叠于骶骨影内。

弓状线及骨盆腔内侧壁形成复合影像，外侧可见弧形的髋臼阴影。

髋臼阴影的上段粗而致密，中段较细，它向下绕过髋臼切迹前部的下缘，与耻骨体的内面形成一条“U”形的致密线，称为泪滴线（Koekler泪滴），泪滴线二脚之间的距离，即髋臼窝的厚度。

髋臼内下方的透亮影为闭孔。

闭孔影的上界是耻骨上支、外侧界是坐骨体的下份，坐骨结节阴影与其重叠。

坐骨棘的阴影呈三角形突向盆腔。

（2）骨盆的X线解剖骨盆一般投照前后位，检查骶、尾骨时可加照侧位，检查骶髂关节时应加照45°斜位，产科骨盆测量另有其特殊投照方法。

骨盆前后位片上，骶骨中线应通过耻骨联合。

骶髂关节左右对称，关节间隙下半部分可以显示，上半部常投影出模糊双线影。

界线的影像在女性呈卵圆形，在男性略呈鸡心形。

髂嵴连线影正好通过第4、5腰椎间隙。

由髂嵴影向外可追踪到骼前上、下棘，由髂前下棘到股骨颈外上缘的连线称髂颈线，用以判定髋关节是否正常。

正位片上，可以测量耻骨下角，男性为锐角，女性为钝角。

女性骨盆径线的测量，可以采用正位（见图1）和侧位。

正位片上，界线影像最远点连线为入口横径，正常为12.3cm；两侧坐骨棘连线为中骨盆横径，正常为10.5cm；两侧坐骨结节间距为小骨盆出口横径，正常为11.8cm。

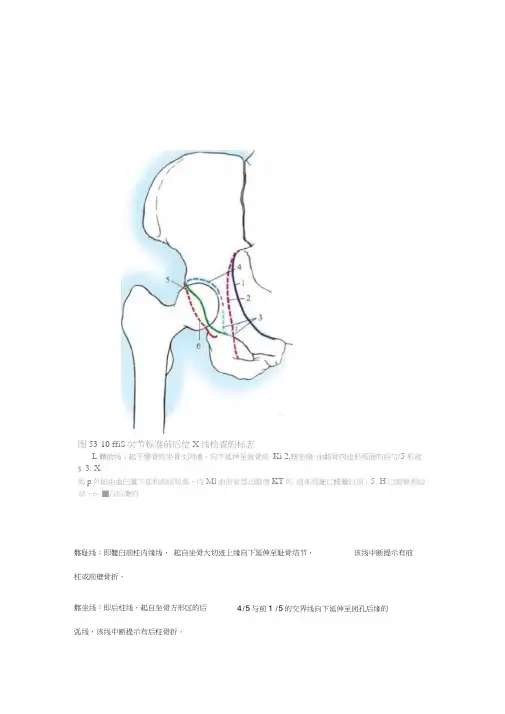

图53-10 ffiS关节标准前后位X线检査的标志L髒助线；起干懦骨的坐骨丈阿谨，向下延忡至就骨结Ki 2,辖坐綫:由骼骨四边形焉面的后勺/5形故$ 3. X尚p外餡由曲臼量下部和削邰殂凰・内Ml由倍肯型边腊傅KT的前部殂施匸技履扫顶；5. H臼蔺脣的边绦、6f■白后膺的髂耻线：即髋臼前柱内缘线，起自坐骨大切迹上缘向下延伸至耻骨结节，该线中断提示有前柱或前壁骨折。

髂坐线：即后柱线，起自坐骨方形区的后弧线，该线中断提示有后柱骨折。

4/5与前1 /5的交界线向下延伸至闭孔后缘的u 形线：即泪滴线，髋臼前后位片，泪滴是髋臼四边体和髋臼窝在切线位的成像。

由髋臼最下和最前面部分的边缘和坐骨方形区前方平坦部分的边缘相连而成，可用来判断髂坐线是否 内移。

泪滴是区分髋臼前后柱的标志。

儿童泪滴影的内脚由髋臼窝盆腔侧中 1/3皮质线形成，外脚由髋臼底中1/3皮质线形成。

成人泪滴影的内脚由髋臼窝盆腔侧中1/3或后1/3 皮质线形成，外脚由髋臼底中 1/3或后1/3皮质线形成。

内侧支相当于闭膜管的起始部，外侧支相当于臼窝的前部。

髋臼阴影的上段粗而致密，中段较细，它向下绕过髋臼切迹前部 的下缘，与耻骨体的内面形成一条U ”形的致密线，称为泪滴线(Koekler ［泪滴)，泪滴线 二脚之间的距离，即髋臼窝的厚度。

髋臼顶线：代表髋臼的负重区，由髋臼外上角向内延长至u 形线外侧支之末的弧线，该线中断说明骨折累及负重区。

图 53^7A.懈耻隆起忖丁•魏臼穹隆上方主乳 四边形怦面与A6F1内 佩耶柚邻(重绘自 Reckling FW ； Reckling Mohn MP, ods ； rirthuptiedic tjn<u (}fnyappn>uchej; t Si Louis, 1990, Mosby t ) 方形区或四方体(quadrilateral area ):髋臼中间无软骨的髋臼窝, 四边形骨面是组成真骨盆外侧缘的骨性平面，紧邻髋臼内侧壁； 髂耻隆起：直接位于股骨头上方的前柱隆起;是圆韧带的附着部分, 將耻堆左阳边形骨面£ 53-9 需外和闭孔系统之间的动静脉吻合本宙的吻合支迥源于輙业下皿管幷待过耻骨上支（轉自rornetl^ P , Ho<? hwy Id N、R：「woiw inert s, Clin Jrthop Relar Kes 329：97 J996,} rt偶尔存在于髂外动脉或腹壁下动脉与闭孔动脉之间的粗大交通支，有mortis ）"之称。

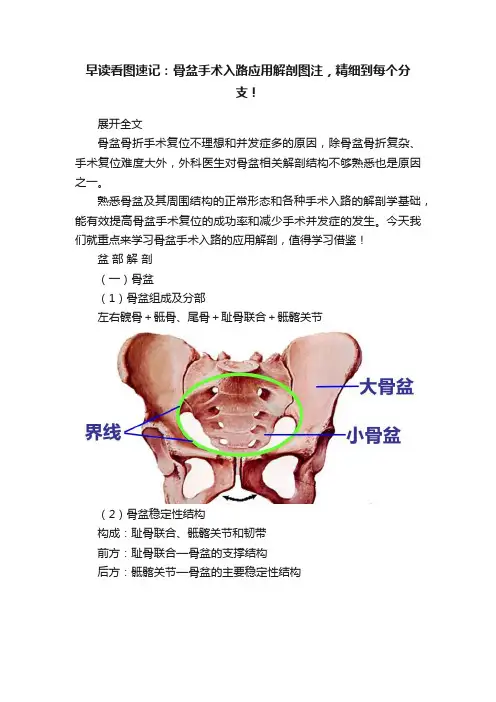

早读看图速记：骨盆手术入路应用解剖图注，精细到每个分支！展开全文骨盆骨折手术复位不理想和并发症多的原因，除骨盆骨折复杂、手术复位难度大外，外科医生对骨盆相关解剖结构不够熟悉也是原因之一。

熟悉骨盆及其周围结构的正常形态和各种手术入路的解剖学基础，能有效提高骨盆手术复位的成功率和减少手术并发症的发生。

今天我们就重点来学习骨盆手术入路的应用解剖，值得学习借鉴！盆部解剖（一）骨盆（1）骨盆组成及分部左右髋骨＋骶骨、尾骨＋耻骨联合＋骶髂关节（2）骨盆稳定性结构构成：耻骨联合、骶髂关节和韧带前方：耻骨联合—骨盆的支撑结构后方：骶髂关节—骨盆的主要稳定性结构1）前方--耻骨联合--纤维软骨--耻骨联合腔--耻骨弓状韧带2）后方a.骶髂关节--骶髂骨间韧带--骶髂前韧带--骶髂后韧带b.连接韧带--骶结节韧带--骶棘韧带--髂腰韧带--腰骶外侧韧带（3）骨盆的薄弱部位--耻骨联合--髋臼--骶髂关节周围--髂骨翼（二）盆部肌闭孔内肌与梨状肌盆膈：肛提肌、尾骨肌＋盆膈上、下筋膜尿生殖膈：会阴深横肌＋尿生殖隔上、下筋膜（三）盆内器官消化、泌尿系盆部脏器以及内生殖器。

前方：膀胱及尿道上部中间：内生殖器，男性（输精管、精囊、前列腺）、女性（卵巢、输卵管、子宫及阴道）后方：直肠男性盆腔器官女性盆腔器官（四）盆部腹膜腹膜从骨盆边缘下降，覆盖骨盆外侧壁、后壁：1）与骨盆前壁之间有膀胱相隔；2）与骨盆后壁之间有直肠相隔；3）与盆底之间为骨盆直肠间隙。

陷凹：膀胱直肠陷凹（男性）、膀胱子宫陷凹、直肠子宫陷凹（女性）。

（五）盆筋膜（1）盆壁筋膜闭孔内肌筋膜、梨状肌筋膜、骶前筋膜、盆膈上筋膜、盆膈下筋膜。

（2）盆脏筋膜1）筋膜鞘及韧带：直肠侧韧带、耻骨前列腺韧带（耻骨膀胱韧带）、子宫主韧带、骶子宫韧带；2）直肠膀胱膈（男）、尿道阴道膈（女）、直肠阴道膈。

（3）盆筋膜间隙1）耻骨后隙：耻骨与膀胱之间，耻骨骨折合并膀胱损伤时，常引起耻骨后隙出血、尿外渗等；2）骨盆直肠间隙：盆腹膜与盆膈之间；3）直肠后隙：直肠筋膜与骶前筋膜之间，下至盆膈，向上与腹膜后隙相通，血肿、尿液外渗、脓肿可互相蔓延，后方与骶骨之间有骶前静脉丛。

骨盆课件PPT课件•骨盆概述与解剖结构•骨盆相关疾病与诊断•影像学检查在骨盆疾病中应用•非手术治疗方法与效果评估•手术治疗策略及并发症预防•康复期管理与生活质量提升目录CONTENTS01骨盆概述与解剖结构骨盆定义及功能骨盆定义位于脊柱和下肢之间，由髂骨、坐骨和耻骨组成的骨性结构。

功能支持体重、保护盆腔脏器、传递重力、参与运动等。

骨盆由髂骨、坐骨和耻骨组成，形状类似环状。

骨盆前方有耻骨联合，后方有骶髂关节和骶尾关节。

骨盆内有膀胱、直肠等盆腔脏器。

解剖结构特点性别差异与生理变化性别差异男性骨盆较狭窄，女性骨盆较宽阔，以适应分娩需要。

生理变化女性在妊娠期间，骨盆会发生一系列生理变化，如耻骨联合分离、骶髂关节松弛等，以有利于分娩。

02骨盆相关疾病与诊断常见骨盆疾病类型包括稳定性骨折和不稳定性骨折，多由外伤引起。

包括良性肿瘤和恶性肿瘤，如骨软骨瘤、骨肉瘤等。

如骨盆炎、骶髂关节炎等，多由感染或自身免疫反应引起。

如先天性髋关节发育不良、脊柱裂等，导致骨盆形态异常。

骨盆骨折骨盆肿瘤骨盆炎症骨盆畸形体格检查影像学检查实验室检查诊断性穿刺诊断方法及标准01020304观察患者步态、姿势，检查骨盆压痛、叩击痛等。

包括X 线、CT 、MRI 等，可明确骨折类型、肿瘤大小及与周围组织关系等。

如血常规、血沉、C 反应蛋白等，可辅助诊断感染性疾病。

对疑似感染或肿瘤的患者，可进行诊断性穿刺以明确病变性质。

如腰椎间盘突出症、髋关节炎等，需根据病史、症状及影像学表现进行鉴别。

与其他疾病相鉴别明确病变性质确定治疗方案对于疑似肿瘤的患者，需通过影像学检查和实验室检查等手段明确病变的良恶性。

根据诊断结果，制定相应的治疗方案，如手术、药物治疗等。

030201鉴别诊断思路03影像学检查在骨盆疾病中应用显示骨盆环的完整性，观察髂骨、耻骨、坐骨及骶骨的情况。

骨盆正位片观察骶髂关节及耻骨联合的情况。

骨盆入口位片观察髂骨翼、坐骨及耻骨支的情况。

骨盆出口位片如应力位片、斜位片等，用于辅助诊断。

骨盆及周围肌群xx年xx月xx日•骨盆的解剖结构与功能•骨盆周围肌群的解剖结构与功能•骨盆及周围肌群的生长发育•骨盆及周围肌群的常见疾病与防治目•骨盆及周围肌群的保健与康复录01骨盆的解剖结构与功能骨盆呈现上宽下窄的形态，上部为骨盆上口，由髂骨翼和骶骨构成；下部为骨盆下口，由耻骨和坐骨构成。

骨盆形态骨盆倾斜角度影响脊柱和下肢的生物力学，正常男性骨盆倾斜角度为50°-55°，女性为55°-60°。

骨盆倾斜骨盆的形态结构骨盆的骨骼组成髂骨翼是组成骨盆上口的重要部分，髂骨翼的外侧与坐骨和耻骨共同组成骨盆下口。

髂骨骶骨耻骨坐骨骶骨呈三角形，与L5-S1椎体形成关节，是连接脊柱和下肢的重要结构。

耻骨是组成骨盆下口的重要结构，与坐骨共同构成髋臼。

坐骨是组成骨盆下口的重要结构，与耻骨共同构成髋臼。

骨盆与周围肌群的关系臀大肌是位于臀部深层的肌肉，起于髂骨翼和骶骨，止于股骨大转子，主要作用是使髋关节外旋。

臀大肌臀中肌位于臀大肌浅层，起于髂骨翼，止于股骨大转子，主要作用是使髋关节外展。

臀中肌梨状肌起于骶骨，止于股骨大转子前部，主要作用是使髋关节外旋。

梨状肌股方肌起于坐骨结节，止于股骨粗隆间嵴，主要作用是使髋关节内收。

股方肌骨盆承载着上半身的重量，并起到支撑上半身的作用。

骨盆的功能支撑作用骨盆与髋关节、骶髂关节、脊柱等结构协同作用，参与完成行走、跑跳等运动。

运动作用骨盆保护着盆腔内的器官，如膀胱、直肠、生殖器官等。

保护作用02骨盆周围肌群的解剖结构与功能骨盆底肌群包括肛提肌、尾骨肌、耻骨直肠肌等。

腰部肌肉包括背阔肌、腹外斜肌、腹内斜肌、腹横肌和竖脊肌等。

髋部肌肉包括髂腰肌、臀大肌、臀中肌、臀小肌和闭孔内外肌等。

骨盆周围肌群的分类位于腰椎和肋骨之间，连接腰椎和肋骨，起到支撑和稳定作用。

腰部肌肉骨盆底肌群髋部肌肉位于骨盆底部，连接骨盆的各个部分，起到支撑和稳定作用。

连接大腿和小腿，使腿部可以弯曲和伸展。
