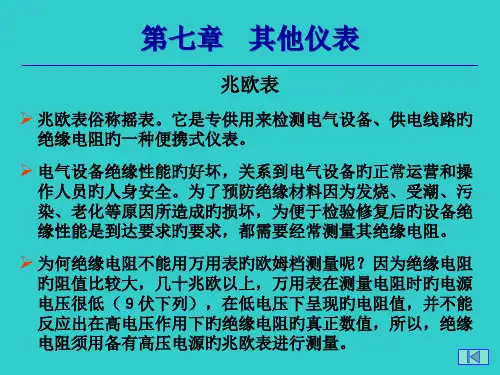

兆欧表的使用兆欧表(校表)是用来测量电气设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成。
2.摇表的使用(1)校表。
测量前应将摇表进行一次开路和短路试验,检查摇表是否良好。
将两连接线开路,摇动手柄,指针应指在“∞”处,再把两连接线短接一下,指针应指在“0”处,符合上述条件者即良好,否则不能使用。
(2)被测设备与线路断开,对于大电容设备还要进行放电。
(3)选用电压等级符合的摇表。
额定电压在500V以下的设备,应选用500V或1000V 的摇表;额定电压在500V以上的设备,选用1000V~2500V的摇表。
(4)测量绝缘电阻时,一般只用“L”和“E”端,但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用“G”端,并将“G”端接屏蔽层或外壳。
线路接好后,可按顺时针方向转动摇把,摇动的速度应由慢而快,当转速达到每分钟120转左右时(ZC-25型),保持匀速转动,1分钟后读数,并且要边摇边读数,不能停下来读数。
(5)拆线放电。
读数完毕,一边慢摇,一边拆线,然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可(不是摇表放电)。
4.注意事项(1)禁止在雷电时或高压设备附近测绝缘电阻,只能在设备不带电,也没有感应电的情况下测量。
(2)摇测过程中,被测设备上不能有人工作。
(3)摇表线不能绞在一起,要分开。
(4)摇表未停止转动之前或被测设备未放电之前,严禁用手触及。
拆线时,也不要触及引线的金属部分。
(5)测量结束时,对于大电容设备要放电。
(6)要定期校验其准确度。
万用表的使用方法万用表由表头、测量电路及转换开关等三个主要部分组成。
(1)表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
使用兆欧表测量电阻时的步骤①兆欧表的选择:主要是根据不同的电气设备选择兆欧表的电压及其测量范围。
对于额定电压在500V以下的电气设备,应选用电压等级为500V或1000V的兆欧表;额定电压在500V 以上的电气设备,应选用1000-2500V的兆欧表。
②测试前的准备:测量前将被测设备切断电源,并短路接地放电3-5分钟,特别是电容量大的,更应充分放电以消除残余静电荷引起的误差,保证正确的测量结果以及人身和设备的安全;被测物表面应擦干净,绝缘物表面的污染、潮湿,对绝缘的影响较大,而测量的目的是为了解电气设备内部的绝缘性能,一般都要求测量前用干净的布或棉纱擦净被测物,否则达不到检查的目的。
兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方;测量前对兆欧表本身进行检查。
开路检查,两根线不要绞在一起,将发电机摇动到额定转速,指针应指在“∝”位置。
短路检查,将表笔短接,缓慢转动发电机手柄,看指针是否到“0”位置。
若零位或无穷大达不到,说明兆欧表有毛病,必须进行检修③接线:一般兆欧表上有三个接线柱,“L”表示“线”或“火线”接线柱;“E”表示“地”接线柱,“G”表示屏蔽接线柱。
一般情况下“L”和“E”接线柱,用有足够绝缘强度的单相绝缘线将“L”和“E”分别接到被测物导体部分和被测物的外壳或其他导体部分(如测相间绝缘)。
在特殊情况下,如被测物表面受到污染不能擦干净、空气太潮湿、或者有外电磁场干扰等,就必须将“G”接线柱接到被测物的金属屏蔽保护环上;以消除表面漏流或干扰对测量结果的影响。
④测量:摇动发电机使转速达到额定转速(120转/分)并保持稳定。
一般采用一分钟以后的读数为准,当被测物电容量较大时,应延长时间,以指针稳定不变时为准。
⑤拆线:在兆欧表没停止转动和被测物没有放电以前,不能用手触及被测物和进行拆线工作,必须先将被测物对地短路放电,然后再停止兆欧表的转动,防止电容放电损坏兆欧表。
⑥测量电动机的绝缘电阻时,E端接电动机的外壳,L端接电动机的绕组。

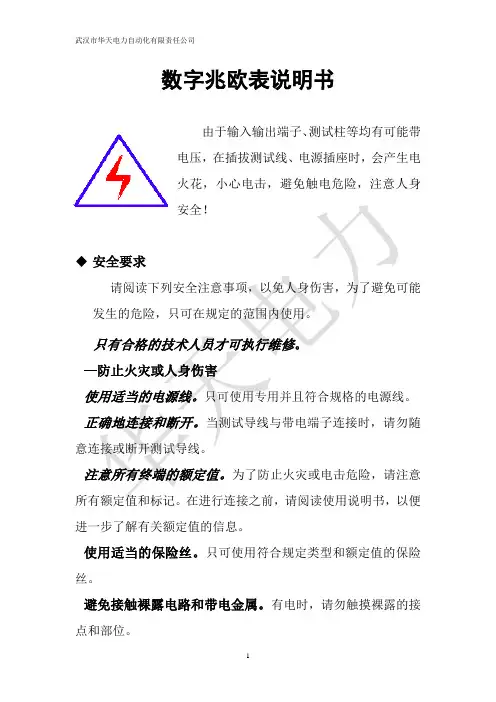

数字兆欧表说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录第一章概述 (5)第二章介绍 (5)一、特性 (5)二、技术指标 (6)三、仪表结构 (7)四、仪表原理 (8)第三章使用方法 (9)一、准备工作 (9)二、开始测试 (10)三、屏蔽端使用方法 (11)四、电池充电 (12)第一章概述随着我国电力工业的快速发展,电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。
目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
HT2500系列绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用、操作简单、具有时间提示功能。
1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的,因此有些字符的显示与用户平时看的有所差别,它们的对应关系如下:1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹仪表使用前需预热10分钟(上电后最早10分钟测量结果误差大)。
⏹仪表使用需注意潮湿、灰尘对测量结果的影响,可对仪表内部、壳体进行清洁及干燥处理,使用过程中需保持仪表接线端子周围无干扰物,不可用手触摸仪表接线端子周围。
⏹仪表电阻输入超量程时显示“1 . ”,超量程状态下通讯读测量值会返回“32767”(0x7FFF)。
⏹仪表供电为220V2、操作指南2.1、按键说明1: PARA键,短按为切换上下操作窗口(小数点指示或数码管闪动),长按进入参数设置界面、系统菜单和调试菜单切换。
2: MOVE键,短按为修改参数时移动修改指示(数字闪烁),长按为参数设置界面返回到测量界面。
3: UP键,短按为修改参数时数字加1或参数选择。
3: DOWN键,短按为修改参数时数字减1或参数选择。
2.2、参数修改操作说明1:进入参数设置界面,在测量状态长按键进入系统菜单(在系统菜单下长按键进入调试菜单),上窗口最后一位小数点亮,指示当前操作窗口为上窗口。
2:选择参数,短按选择参数,短按确定后下窗口最后一位小数点亮或数字闪动,指示当前操作的窗口为下窗口。
3:修改参数,短按修改或切换参数值,短按移动修改指示(数字闪烁)。
4:保存参数,短按确定保存参数,上窗口最后一位小数点亮,指示当前操作窗口为上窗口。
5:退出参数设置,长按键返回测量界面。
2.3调试操作说明1:参考2.2.1。
2:零阻值校准,短按选择rF-L参数,短按确定后下窗口最后一位小数点亮,指示当前操作的窗口为下窗口,短按使下窗口显示CLEA,短接仪表电阻输入端,等待仪表上窗口指示值稳定、跳动小(大约10秒),短按保存零阻值校准参数,仪表下窗口显示donE。
3:标准阻值校准,短按选择rF-H参数,短按确定后下窗口最后一位数字闪动,指示当前操作的窗口为下窗口,此时仪表输入端接已知阻值的标准电阻,修改下窗口值为标准电阻值,等待仪表上窗口指示值稳定、跳动小(大约10秒),短按保存标准阻值校准参数,仪表下窗口显示donE。
1 概述1.1 ZOB系列智能型兆欧表适用于变压器、电机、电缆、开关、高压电容器等各种电器设备及绝缘材料的绝缘电阻、吸收比(R60S/R15S)和极化指数(R10min/R1min)。
适合电厂、变电站及大型厂矿企业用于各种电器设备的保养、维修、和试验、检定。
1.2 仪器采用微型计算机技术和优良的集成电路器件进行全数字化的自动测试、计算与LCD显示。
1.3 两种测试电压,测试范围高。
1.4 数字显示绝缘电阻(R X)、吸收比(K X)和极化指数(P I)的测试结果。
1.5 充电电流大,可对容性负载快速充电。
1.6 具有极好的抗干扰性,读数稳定可靠。
1.7 可靠的保护功能,实验中因容性负载击穿放电时,仪器不受损伤。
1.8 具有电子秒表,计时准确。
1.9 仪器内部有大容量免维护铅蓄电池供电,可连续工作。
1.10 具有电池电量自动检测与显示。
2 电原理框图:如图一3 性能特性3.1 主要技术指标:Z0B—10KV/5KV3.2 吸收比测量范围:KX=R1min/R1.5S ≤19.93.3 极化指数测量范围:PI=R10min/R1min ≤19.93.4 电源:机内装置全密封免维护铅蓄电池:6V/4.0Ah两节,充电时用AC220V±10%经电源线输入。
3.5 功耗:约5W。
3.6 外型尺寸(mm):240×170×1203.7 重量:3Kg。
4 工作环境温度仪器工作环境温度和湿度:0—40℃(20~90)%RH仪器储存环境温度和湿度:-10—50℃90%RH5 仪器操作5.1 仪器外型如图二1. 工作电源键(绿)2. 测试内容选择键1(红)3. 测试内容选择键2(红)4. 复位键(白)5. 高压选择键(黄)6. LCD显示屏7. E 端(接地) 8. G端(屏蔽) 9.L端(线路)10. 测试线(带探头) 11. 接地线(黑) 12. 充电电源插座13. 充电指示灯(绿) 14. 充电电源指示灯(红)图二5.2 安全事项被测试品应可靠接地;被测试品为容性负载时,应使其两测试端充分短路放电。
一、产品介绍1、仪表工作原理HC2671数字兆欧表由中大规模集成电路组成。
本表输出功率大,短路电流值高,输出电压等级多(每种机型有四个电压等级)。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E 到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
2、仪表电路框图如图所示:3、仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
4、仪表特点本表具有以下特点:·输出功率大、带载能力强,抗干扰能力强。
本表外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。
对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。
·本仪表不需人力作功,由电池供电,量程可自动转换。
一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
·本表输出短路电流可直接测量,不需带载测量进行估算。
5.技术指标①使用条件环境温度:0℃~+45℃相对湿度:≤85%RH②输出电压等级、测量范围、分辨率、误差1、测量步骤开启电源开关“ON”,选择所需电压等级,轻按一下指示灯亮代表所选电压档,轻按一下高压启停键,高压指示灯亮,LCD显示的稳定数值即为被测的绝缘电阻值,关闭高压时只需再按一下高压键,关闭整机电源时按一下电源“OFF”2、启动高压后,机内定时器开始工作,一分钟时仪表自动报警5S,此时数值被锁定,便于计算吸收比。
3、接线端子符号含义测量绝缘电阻时,线路“L”与被测物同大地绝缘的导电部分相接,接地“E”与被测物体外壳或接地部分相接,屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接,以消除表泄漏所引起的误差。
高压兆欧表说明书由于输入输出端子、测试柱等均有也许带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全规定请阅读下列安全注意事项,以免人身伤害,为了避免也许发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
对的地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出也许导致人身伤亡的状况或做法。
目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标......................... . (8)三、仪表结构............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开始测试 ............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速发展,电气设备防止性实验是保障电力系统安全运营和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。
1990年5月批准实行的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。
目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪自身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简朴并迅速、便于携带等特点。
001.DP4电流电压表欧姆表使用说明书V1.02.1、主要特点²友好的人机界面,易学易用,操作快捷。
²采用开关电源适应85V-240VAC范围或者24VDC电源供电。
²模块化结构,灵活配置,方便升级。
²采用贴片技术(SMT),设计更加简洁、轻巧。
²支持多种输入类型,现场配置灵活方便。
²热电偶、热电阻输入采用非线性修正,测量精度高,稳定性好。
2.2、技术指标●输入规格:交流电压,交流电流.直流电压,直流电流扩充规格:在保留上述输入规格基础上,允许用户指定一种额外输入规格(非线性输入可能需要提供分度表)●测量精度:0.2级●响应时间:≤0.5秒(设置数字滤波参数FiL=0时)●输出规格(模块化):继电器触点开关输出:220VAC/3A、220VAC/0.8A可控硅无触点开关输出:100-240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S)SSR电压输出:12VDC/30mA (用于驱动SSR固态继电器)可控硅触发输出:可触发5-500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块线性电流输出:0-10mA或4-20mA 可定义●报警功能:上限、上上限、下限、下下限、正偏差、负偏差等6种方式,最多可输出3路●电源:85-240VAC,-15%,+10% / 50-60Hz;或24VDC/AC,-15%,+10%●电源消耗:≤5W●环境温度:0-50℃●环境湿度:<85%RH2.3、型号定义仪表的型号定义如下:一:型号及含义DP 4—□□—□变送:缺省:无;V1:0-5V;V2:1-5V;A1:0-20mA;A2:4-20mA量程代号DV:直流电压;DA:直流电流;A V:交流电压;AA:交流电流R 欧姆表电流电压表欧姆表2.4、模块说明R1A 继电器常开(压敏电阻吸收)输出模块(容量:30VDC/0.8A ,220VAC/0.8A ) R1B 继电器常闭触点开关(压敏电阻吸收)输出模块(容量:30VDC/0.8A ,220VAC/0.8A ) R1C 继电器常开+常闭触点开关(压敏电阻吸收)输出模块(容量:30VDC/0.8A ,220VAC/0.8A ) R2A 大容量继电器常开触点开关(阻容吸收)输出模块(容量:30VDC/3A ,220VAC/3A ) R2B 大容量继电器常闭触点开关(阻容吸收)输出模块(容量:30VDC/3A ,220VAC/3A ) R2C 大容量继电器常开+常闭触点开关(阻容吸收)输出模块(容量:30VDC/3A ,220VAC/3A ) W 1可控硅无触点输出模块(容量:100-240VAC/0.2A ) G 固态继电器驱动电压输出模块(DC 12V/50mA 输出)K1单路可控硅过零触发输出模块(每路可触发5-500A 双向或二个反并联的单向可控硅) K2双路可控硅过零触发输出模块(每路可触发5-500A 双向或二个反并联的单向可控硅) I1光电隔离的可编程线性电流输出模块 S1 光电隔离RS485通讯接口模块 S2 光电隔离RS232通讯接口模块U1/U2/U3 隔离的5V/12V/24V 直流电压输出,可供外部变送器等传感器或其它电路使用,最大电流50mA例1、有一台仪表的型号是:DP4-AA500-R1C-R1A-I1-N-N-AC ,则它的配置如下:主机型号:DP4-AA500,交流500V 电流表 面板尺寸:96×96 mm报警输出:继电器常开+常闭触点开关输出模块 辅助输出1:继电器常开输出模块辅助输出2:光电隔离的可编程线性电流输出模块 辅助输出3:无 输入:温度 电源:85-240VAC二:直流电压表型号量程 分辨力 精度DP4-DV0.2 200mV 100uV ±0.2%F.S ±2Digit DP4-DV2 2V 1mV ±0.2%F.S ±2Digit DP4-DV20 20V 10mV ±0.2%F.S ±2Digit DP4-DV200 200V 100mV ±0.2%F.S ±2Digit DP4-DV600600V1V±1%F.S ±2Digit三:直流电流表型号量程 分辨力 分流器变比 精度DP4-DA0.0002200uA100nA直接输入±0.2%F.S ±2Digit辅助输出2:光电隔离的可编程线性电流输出模块 辅助输出3:无 输入:温度 电源:85-240VAC主机型号:DP4-AA500,交流500V 电流表面板尺寸:96×96 mm报警输出:继电器常开+常闭触点开关输出模块辅助输出1:继电器常开输出模块DP4-DA0.002 2mA 1uA 直接输入 ±0.2%F.S ±2Digit DP4-DA0.02 20mA 10uA 直接输入±0.2%F.S ±2Digit DP4-DA0.2 200mA 100uA 直接输入 ±0.2%F.S ±2Digit DP4-DA2 2A 1mA 直接输入 ±0.2%F.S ±2Digit DP4-DA20 20A 10mA 20A/75mV ±0.2%F.S ±2Digit DP4-DA30 30A 100mA 30A/75mV ±1%F.S ±2Digit DP4-DA50 50A 100mA 50A/75mV ±1%F.S ±2Digit DP4-DA100 100A 100mA 100A/75mV ±0.2%F.S ±2Digit DP4-DA150 150A 100mA 150A/75mV ±0.2%F.S ±2Digit DP4-DA200 200A 100mA 200A/75mV ±0.2%F.S ±2Digit DP4-DA300 300A 1A 300A/75mV ±1%F.S ±2Digit DP4-DA500 500A 1A 500A/75mV ±1%F.S ±2Digit DP4-DA1000 1000A 1A 1000A/75mV ±0.2%F.S ±2Digit DP4-DA1500 1500A 1A 1500A/75mV ±0.2%F.S ±2Digit DP4-DA2000 2000A 1A 2000A/75mV ±0.2%F.S ±2Digit 四:交流电压表型号 量程 分辨力 电压互感器变比 精度 DP4-AV200 200mV 100uV 直接输入±0.2%F.S ±2Digit DP4-AV2 2V 1mV 直接输入 ±0.2%F.S ±2Digit DP4-AV20 20V 10mV 直接输入±0.2%F.S ±2Digit DP4-AV200 200V 100mV 直接输入 ±0.2%F.S ±2Digit DP4-AV600 600V 1V 直接输入 ±0.2%F.S ±2Digit DP4-AV3K 3KV 10V 3KV/100V ±0.2%F.S ±2Digit DP4-AV10K 10KV 10V 10KV/100V ±0.2%F.S ±2Digit五:交流电流表型号 量程 分辨力 电压互感器变比 精度 DP4-AA0.2 200mA 100uA 直接输入±0.2%F.S ±2Digit DP4-AA5 5A 2mA 直接输入 ±0.2%F.S ±2Digit DP4-AA20 20A 10mA 20A/5A ±0.2%F.S ±2Digit DP4-AA50 50A 100mA 50A/5A ±1%F.S ±2Digit DP4-AA100 100A 100mA 100A/5A ±0.2%F.S ±2Digit DP4-AA150 150A 100mA 150A/5A ±0.2%F.S ±2Digit DP4-AA200 200A 100mA 200A/5A ±0.2%F.S ±2Digit DP4-AA500 500A 1A 500A/5A ±1%F.S ±2Digit DP4-AA1000 1000A 1A 1000A/5A ±0.2%F.S ±2Digit DP4-AA1500 1500A 1A 1500A/5A ±0.2%F.S ±2Digit DP4-AA2000 2000A 1A 2000A/5A ±0.2%F.S ±2Digit 六:欧姆表R0.020.01ΩR100100ΩR0.2 0.1ΩR1000 1000ΩR2 1ΩR20002000ΩR20 10ΩR40004000ΩR50 100ΩR8000 8000Ω说明:1:测量精度测试环境条件为:温度20±2℃相对湿度45-75%。
1、注意事项
1.1、阅读指导
⏹仪表的显示是通过七段数码管(LED)实现的,因此有些字符的显示与用户平时看的有所差别,它们的对应关系如下:
1.2、注意事项
⏹请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹仪表使用前需预热10分钟(上电后最早10分钟测量结果误差大)。
⏹仪表使用需注意潮湿、灰尘对测量结果的影响,可对仪表内部、壳体进行清洁及干燥处理,使用过程中需保持仪表
接线端子周围无干扰物,不可用手触摸仪表接线端子周围。
⏹仪表电阻输入超量程时显示“1 . ”,超量程状态下通讯读测量值会返回“32767”(0x7FFF)。
⏹仪表供电为220V
2、操作指南
2.1、按键说明
1: PARA键,短按为切换上下操作窗口(小数点指示或数码管闪动),长按进入参数设置界面、系统菜单和调试菜单切换。
2: MOVE键,短按为修改参数时移动修改指示(数字闪烁),长按为参数设置界面返回到测量界面。
3: UP键,短按为修改参数时数字加1或参数选择。
3: DOWN键,短按为修改参数时数字减1或参数选择。
2.2、参数修改操作说明
1:进入参数设置界面,在测量状态长按键进入系统菜单(在系统菜单下长按键进入调试菜单),上窗口最后一位小数点亮,指示当前操作窗口为上窗口。
2:选择参数,短按选择参数,短按确定后下窗口最后一位小数点亮或数字闪动,指示当前操作的窗口为下窗口。
3:修改参数,短按修改或切换参数值,短按移动修改指示(数字闪烁)。
4:保存参数,短按确定保存参数,上窗口最后一位小数点亮,指示当前操作窗口为上窗口。
5:退出参数设置,长按键返回测量界面。
2.3调试操作说明
1:参考2.2.1。
2:零阻值校准,短按选择rF-L参数,短按确定后下窗口最后一位小数点亮,指示当前操作的窗口为下窗口,短
按使下窗口显示CLEA,短接仪表电阻输入端,等待仪表上窗口指示值稳定、跳动小(大约10秒),短按保存零阻值校准参数,仪表下窗口显示donE。
3:标准阻值校准,短按选择rF-H参数,短按确定后下窗口最后一位数字闪动,指示当前操作的窗口为下窗口,此时仪表输入端接已知阻值的标准电阻,修改下窗口值为标准电阻值,等待仪表上窗口指示值稳定、跳动小(大约10秒),短按
保存标准阻值校准参数,仪表下窗口显示donE。
4:退出调试界面,长按键返回测量界面。
2.4、参数说明
系统菜单:
注:通信协议为MODBUS 协议,详情请参考“KH 系列仪表标准MODBUS 通信协议”。
调试菜单:
3、仪表安装
3.1、安装尺寸(单位:mm )
示意图如右图,尺寸数据如下表:
3.2、接线说明
1:POWER 仪表电源输入端 2:INPUT 仪表电阻输入端。
