兆欧表的使用方法及要求

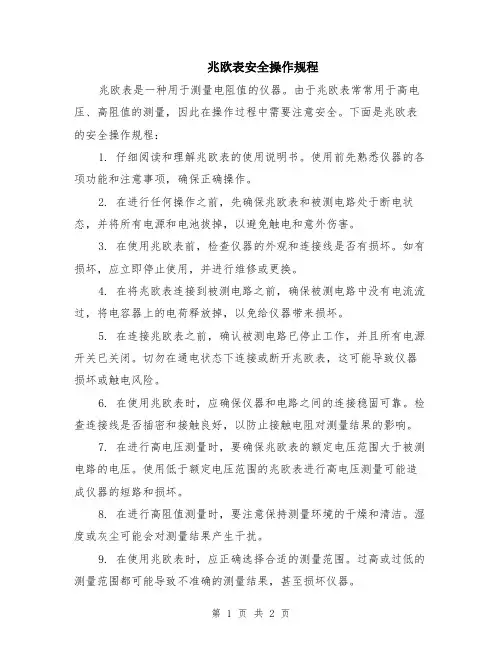

兆欧表安全操作规程兆欧表是一种用于测量电阻值的仪器。

由于兆欧表常常用于高电压、高阻值的测量，因此在操作过程中需要注意安全。

下面是兆欧表的安全操作规程：1. 仔细阅读和理解兆欧表的使用说明书。

使用前先熟悉仪器的各项功能和注意事项，确保正确操作。

2. 在进行任何操作之前，先确保兆欧表和被测电路处于断电状态，并将所有电源和电池拔掉，以避免触电和意外伤害。

3. 在使用兆欧表前，检查仪器的外观和连接线是否有损坏。

如有损坏，应立即停止使用，并进行维修或更换。

4. 在将兆欧表连接到被测电路之前，确保被测电路中没有电流流过，将电容器上的电荷释放掉，以免给仪器带来损坏。

5. 在连接兆欧表之前，确认被测电路已停止工作，并且所有电源开关已关闭。

切勿在通电状态下连接或断开兆欧表，这可能导致仪器损坏或触电风险。

6. 在使用兆欧表时，应确保仪器和电路之间的连接稳固可靠。

检查连接线是否插密和接触良好，以防止接触电阻对测量结果的影响。

7. 在进行高电压测量时，要确保兆欧表的额定电压范围大于被测电路的电压。

使用低于额定电压范围的兆欧表进行高电压测量可能造成仪器的短路和损坏。

8. 在进行高阻值测量时，要注意保持测量环境的干燥和清洁。

湿度或灰尘可能会对测量结果产生干扰。

9. 在使用兆欧表时，应正确选择合适的测量范围。

过高或过低的测量范围都可能导致不准确的测量结果，甚至损坏仪器。

10. 在测量结束后，应及时将兆欧表拔掉电源，并进行仪器和连接线的清洁。

尽量避免将污染物留在仪器上，以防止影响下次测量的准确性。

11. 当兆欧表在使用过程中出现异常情况，如显示不正常、有异常声音等，应立即停止使用，并进行仪器的检修和维修。

12. 定期对兆欧表进行校验和维护。

按照说明书要求，以确保仪器的测量准确性和安全性。

以上是兆欧表的安全操作规程。

在任何操作中，都要始终以安全为首要考虑，并遵循仪器的使用说明和标准操作程序，以保证人身安全和仪器的正常运行。

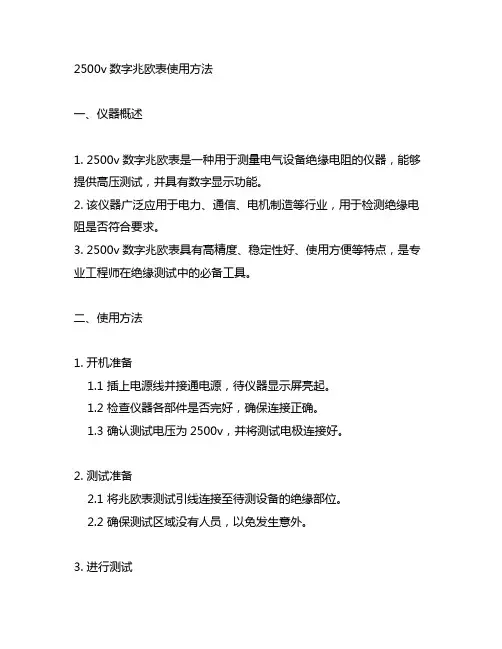

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

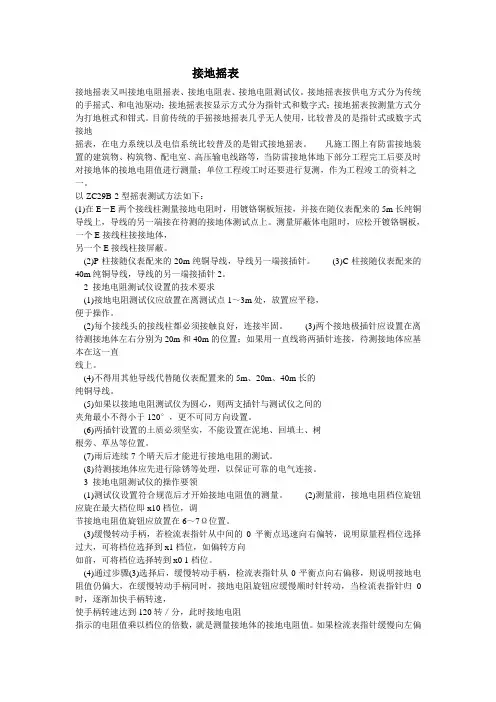

接地摇表接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

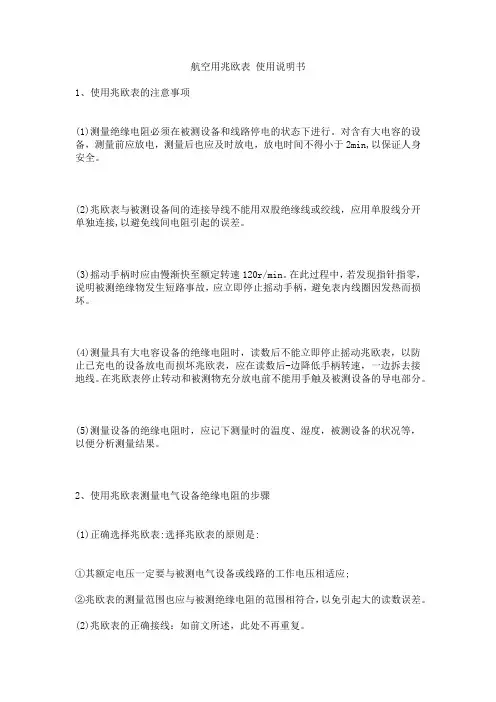

航空用兆欧表使用说明书
1、使用兆欧表的注意事项
(1)测量绝缘电阻必须在被测设备和线路停电的状态下进行。

对含有大电容的设备，测量前应放电，测量后也应及时放电，放电时间不得小于2min,以保证人身安全。

(2)兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接,以避免线间电阻引起的误差。

(3)摇动手柄时应由慢渐快至额定转速120r/min。

在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。

(4)测量具有大电容设备的绝缘电阻时，读数后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表，应在读数后-边降低手柄转速，一边拆去接地线。

在兆欧表停止转动和被测物充分放电前不能用手触及被测设备的导电部分。

(5)测量设备的绝缘电阻时，应记下测量时的温度、湿度，被测设备的状况等，以便分析测量结果。

2、使用兆欧表测量电气设备绝缘电阻的步骤
(1)正确选择兆欧表:选择兆欧表的原则是:
①其额定电压一定要与被测电气设备或线路的工作电压相适应;
②兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。

(2)兆欧表的正确接线：如前文所述，此处不再重复。

(3)使用兆欧表前的检查:
在兆欧表接通被测电阻前，摇动手柄使发电机达到120 r/min的额定转速，观察指针是否指在标度尺的“∞”位置;再将端钮L和E短接,缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。

(4)用兆欧表测量电气设备的绝缘电阻:测量步骤要正确,测量结果需在允许误差范围内。

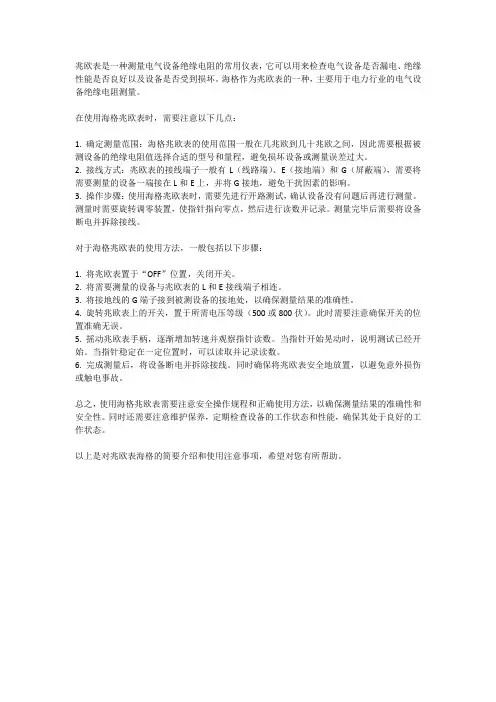

兆欧表是一种测量电气设备绝缘电阻的常用仪表，它可以用来检查电气设备是否漏电、绝缘性能是否良好以及设备是否受到损坏。

海格作为兆欧表的一种，主要用于电力行业的电气设备绝缘电阻测量。

在使用海格兆欧表时，需要注意以下几点：1. 确定测量范围：海格兆欧表的使用范围一般在几兆欧到几十兆欧之间，因此需要根据被测设备的绝缘电阻值选择合适的型号和量程，避免损坏设备或测量误差过大。

2. 接线方式：兆欧表的接线端子一般有L（线路端）、E（接地端）和G（屏蔽端），需要将需要测量的设备一端接在L和E上，并将G接地，避免干扰因素的影响。

3. 操作步骤：使用海格兆欧表时，需要先进行开路测试，确认设备没有问题后再进行测量。

测量时需要旋转调零装置，使指针指向零点，然后进行读数并记录。

测量完毕后需要将设备断电并拆除接线。

对于海格兆欧表的使用方法，一般包括以下步骤：1. 将兆欧表置于“OFF”位置，关闭开关。

2. 将需要测量的设备与兆欧表的L和E接线端子相连。

3. 将接地线的G端子接到被测设备的接地处，以确保测量结果的准确性。

4. 旋转兆欧表上的开关，置于所需电压等级（500或800伏）。

此时需要注意确保开关的位置准确无误。

5. 摇动兆欧表手柄，逐渐增加转速并观察指针读数。

当指针开始晃动时，说明测试已经开始。

当指针稳定在一定位置时，可以读取并记录读数。

6. 完成测量后，将设备断电并拆除接线。

同时确保将兆欧表安全地放置，以避免意外损伤或触电事故。

总之，使用海格兆欧表需要注意安全操作规程和正确使用方法，以确保测量结果的准确性和安全性。

同时还需要注意维护保养，定期检查设备的工作状态和性能，确保其处于良好的工作状态。

以上是对兆欧表海格的简要介绍和使用注意事项，希望对您有所帮助。

兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。

设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。

而高压设备或线路则应选用2500V的摇表。

如有特殊要求的应用5000V的摇表。

使用检查外观无破损，摇动灵活，接线柱牢固。

引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。

将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。

3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。

按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。

待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。

摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。

4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。

读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。

5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。

如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。

吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。

油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。

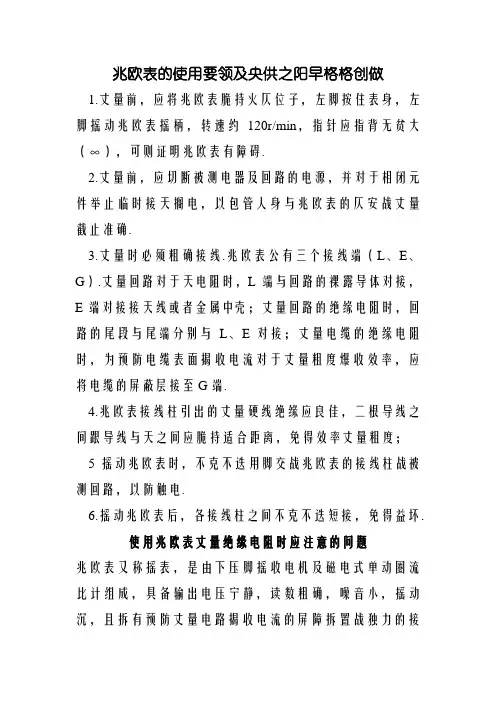

兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。

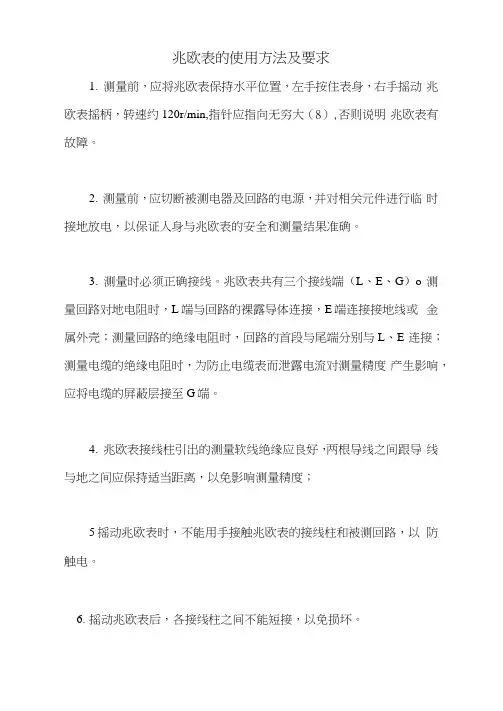

兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min,指针应指向无穷大（8）,否则说明兆欧表有故障。

2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.测量时必须正确接线。

兆欧表共有三个接线端（L、E、G）o测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E 连接；测量电缆的绝缘电阻时，为防止电缆表而泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离，以免影响测量精度；5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。

使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱。

1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表, 高压设备选用2500"5000V兆欧表。

2•使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时,先驱动兆欧表，其指针可以上升到“8”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。

3•使用时必须水平放置，且远离外磁场4.接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

5•测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取lmin后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

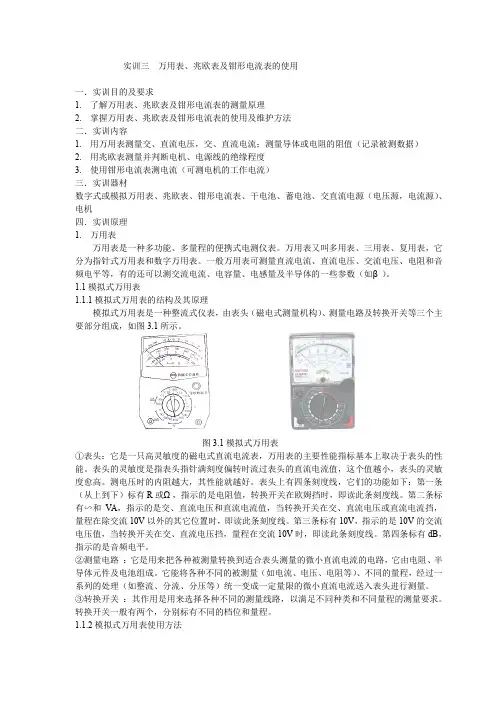

实训三万用表、兆欧表及钳形电流表的使用一．实训目的及要求1.了解万用表、兆欧表及钳形电流表的测量原理2.掌握万用表、兆欧表及钳形电流表的使用及维护方法二．实训内容1.用万用表测量交、直流电压，交、直流电流；测量导体或电阻的阻值（记录被测数据）2.用兆欧表测量并判断电机、电源线的绝缘程度3.使用钳形电流表测电流（可测电机的工作电流）三．实训器材数字式或模拟万用表、兆欧表、钳形电流表、干电池、蓄电池、交直流电源（电压源，电流源）、电机四．实训原理1.万用表万用表是一种多功能、多量程的便携式电测仪表。

万用表又叫多用表、三用表、复用表，它分为指针式万用表和数字万用表。

一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1.1模拟式万用表1.1.1模拟式万用表的结构及其原理模拟式万用表是一种整流式仪表，由表头（磁电式测量机构）、测量电路及转换开关等三个主要部分组成，如图3.1所示。

图3.1模拟式万用表①表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

②测量电路：它是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

绝缘电阻的正确测量⽅法及标准绝缘电阻的正确测量⽅法⼀、测试内容施⼯现场主要测试电⽓设备、设施和动⼒、照明线路的绝缘电阻。

⼆、测试仪器测试设备或线路的绝缘电阻必须使⽤兆欧表（摇表），不能⽤万⽤表来测试。

兆欧表是⼀种具有⾼电压⽽且使⽤⽅便的测试⼤电阻的指⽰仪表。

它的刻度尺的单位是兆欧，⽤ΜΩ表⽰。

在实际⼯作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。

⽽兆欧表测量范围的选⽤原则是：测量范围不能过多超出被测绝缘电阻值，避免产⽣较⼤误差。

施⼯现场上⼀般是测量500V以下的电⽓设备或线路的绝缘电阻。

因此⼤多选⽤500V，阻值测量范围0----250ΜΩ的兆欧表。

兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选⽤。

三、测试⽅法1、照明、动⼒线路绝缘电阻测试⽅法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

⾸先切断电源，分次接好线路，按顺时针⽅向转动兆欧表的发电机摇把，使发电机转⼦发出的电压供测量使⽤。

摇把的转速应由慢⾄快，待调速器发⽣滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。

⼀般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。

当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

测量电缆的绝缘电阻时，为了消除线芯绝缘层表⾯漏电所引起的测量误差，其接线⽅法除了使⽤“L”和“E”接线柱外，还需⽤屏蔽接线柱“G”。

将“G”接线柱接⾄电缆绝缘纸上。

2、电⽓设备、设施绝缘电阻测试⽅法⾸先断开电源，对三相异步电动机定⼦绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转⼦绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳⼀次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联⽚取下。

四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或⼤于⼀般容许的数值，各种电器的具体规定不⼀样，最低限值：低压设备0.5MΩ，3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

兆欧表的使用方法及常用知识一、使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到8处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

二、正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、“L”（线路）和“G”（保护环或叫屏蔽端子）。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、"E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120转/分钟，允许有±20%的变化，最多不应超过±25%。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

兆欧表安全要求背景兆欧表是一种仪器，主要用于测量电气绝缘材料的电阻值和绝缘强度，它的性能和准确度对于电气设备的安全运行至关重要。

然而，由于其涉及到高电压和电流，因此在使用兆欧表时需要遵守一些安全要求，以保障使用人员的生命财产安全。

安全要求1. 兆欧表的使用环境若兆欧表在使用环境中上下振动或突然移动，可能导致测量误差，操作人员应该将其稳定地放置在平整的地面上，不要让它发生倾斜。

2. 兆欧表的查验在使用前，应该对兆欧表进行查验，检验指标包括绝缘电阻、电气强度等。

若发现仪器存在损坏、接线错误、电源电压不稳定等问题需要及时处理或更换，以确保测量结果的准确性和操作人员的安全。

3. 兆欧表的保养保养兆欧表是保证准确测量和延长仪器寿命的重要手段。

保养方法包括仪器的清洁、防潮防尘、保持仪器的完整性（可以使用防摔套）等。

4. 兆欧表的使用在正式使用前，必须对仪器进行排故测试，不得随意连接测试线，以免测量精度的缺失和意外的损害。

在测量中不要使用过长或自制测试电线，以免电线完全绝缘不良，导致危险和误判。

拔插连接线时必须断开电源，否则会对操作者和仪器造成伤害。

在测量过程中，不要用手触及测试线等导电部分。

5. 兆欧表的存储存放在干燥、通风良好的室内，严禁阳光直射。

应注意避光、防潮、防尘，不可将静电、潮湿、腐蚀性或高温物品放在兆欧表上。

存放时需要关机，拔掉电源线并关闭保险盖。

6. 兆欧表的校准兆欧表应定期参照标准器进行校准。

在校准时应该避免操作过度，以免仪器内部部件引起磨损或老化。

结论在使用兆欧表时，需要注意仪器的使用环境、查验、保养、使用、存储和校准等各个环节，以确保使用安全和测量结果的准确性。

此外，对于操作人员，还应掌握相关操作技能，并对使用细节进行有效掌控和精通。

ACL800兆欧表中文说明书ACL800测量阻抗温度和湿度。

“湿度和温度会影响阻抗，所以必须测量”测量表面阻抗103-1012欧姆，测量电阻103-1012欧姆·相对湿度： 10％-90％RH·温度： 32。

F-100。

F(0℃℃)·高精度－全量程范围内ACL800详细介绍ACL800测量阻抗温度和湿度。

“湿度和温度会影响阻抗，所以必须测量”测量表面阻抗103-1012欧姆/□，测量电阻103-1012欧姆·相对湿度： 10％-90％RH·温度： 32。

F-100。

F(0℃℃)·高精度－全量程范围内·包含电极：--2个5磅重，英寸RTT、RTG盘形电极--2个3英寸平行表面阻抗测试电极·液晶数码显示PP9V电池·可测量桌垫、地板涂料层、漆面、腕带、工作服、鞋(鞋套)、袋子和容器ACL800型兆欧表是依据EOS/ESD，CECC、ASTM和UL测试规程设计的，用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。

使用容易，高品质，高可靠度，该仪表还可测量影响电性能的相对湿度和温度。

特点：·测量阻抗、温度和湿度，符合ESD标准，,和·103-1012欧姆/□量程，可测试各种材料的电性能。

·10伏/100伏测量标度，适合于标准规定的工作台面和地面。

·塑料仪表保护箱，防止仪表受损·重量轻，只有150Z(425g)，携带方便·液晶数码显示，容易使用，读数方便·自动断电功能，延长电池使用寿命·自动回零，保证精确度·平行电极，5磅重探头及内置阻抗探头，均符合ASTM，EOS和CECC标准·一年质量保修期·美国制造，信心、质量、服务的保证·NIST追踪，ISO9000保证·可替换探头，延长使用寿命·9V直流电或PP碱性电池或交流变压器，在美国及海外均通用。

摇表的正确使用(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到∞处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E 短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

使用说明电池式高压兆欧表目录1. 安全警告2. 特点3. 规格4. 仪器面板5. 测试前准备6. 测量7. 电池充电8. 更换电池9. 仪器外壳的清洗10. 镍镉电池的储藏11. 记录仪的连接1. 安全警告z本操作手册包含了警告事项及安全规定,请严格遵守以确保使用者的操作安全及仪器安全,因此，使用前请务必仔细阅读本手册。

z本手册中标志,提醒用户必须遵守相关内容以确保操作安全。

z请特别注意本手册中所有警告及注意的内容提示,警告表示要小心触电的危险，注意表示应避免仪器的损坏。

1．只能测试断电回路(DEAD)或装置,请勿在带电回路中(LIVE)进行测量。

2．测试前，请确认被测电路或装置未通电，绝缘测试前请确认被测电路或装置与电力系统切离，尚未确认回路是否带电时请勿进行任何测量。

3．若无法确认如何使用高压绝缘测试仪测量设备时，请预先与待测设备的制造商联络，有些设备装置高敏度电子元件,可能在高直流电压下造成损坏，联系制造商可事先进行预防避免设备损坏。

4．绝缘测试仪可产生10KV的直流高电压，因此，测试时请勿接触测试导线或被测设备。

请勿尝试用本仪器刺激或惊吓别人，无谓的玩耍可能造成触电而导致心脏麻痹。

5．测试时请勿打开电池盒盖。

6．使用前请仔细检查仪器、测试导线以及其它部件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝、显示读数无法读取等），请勿进行任何测试。

7．测试中，请勿接触地面，不要接触外露的金属管，出水口、固定物等可能的潜在接地物。

另外请使身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它绝缘物。

8．为避免触电事故，工作电压高于40VDC或20VAC时请使用警告标志。

9．测试导线及探棒连接被测设备前请先确认功能开关是否位于OFF位置，测试键未锁定。

10．为避免触电事故，测试中请勿触摸任何裸露电线或被测物。

测试完成后，必须确认充电电荷已完全释放才能接触，放状态可通过电压读值确认。

11．请勿在易爆环境中使用机（如：可燃性气体、挥发液体及粉尘）12．请勿自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。

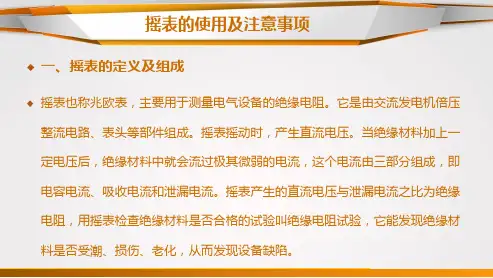

摇表的使用和测量一. 摇表工作原理摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

摇表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

常用的摇兆欧表的额定电压有250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。

二.如何选用摇表摇表是测量电气设备的绝缘电阻的。

摇表的额定电压应根据被测电气设备的额定电压来选择，低压可选用500V或1000V的摇表(摇表电压过高，可能在测试中损坏设备绝缘)，高压设备选用2500V的摇表。

三.摇表使用① 为了保护安全，首先严禁设备或线路在通电情况下，测量其绝缘电阻，对具有电容的高压设备或电容电路在停电后，还必须充分的放电，然后才可测量。

用摇表测量过的设备，也要及时加以放电。

② 使用摇表前的检查：使用前应检查摇表是不是完好，为此进行空载、短路试验，先将摇表的端钮开路，摇动手柄达到发电机的额定转速约120转／分，观察指针是否指“0”；然后将“地”(E)和“线”(L)端短接，轻轻摇动手柄，观察指针是否指“0”。

如果指针指示不对，则需调修后再使用。

③ 引线的要求：引线不能使用双股并行导线或绞合导线，应使用单股绝缘良好的软铜线。

(一般用随表带引线)④ 接线方法：接线必须正确无误，摇表有三个接线柱“E”(地)、“L(线路)、“G”(保护环或屏蔽端)。

在测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端。

在测量电气设备导电部分的对地绝缘电阻时，“L”接电气设备的导电部分，“E”、接外壳。

当测量电缆的绝缘时，为了消除因表面漏电产生的误差，“L，，接线芯、“E”接外壳、“G”接线芯和外壳之间的绝缘层。
