电视接收机原理与电路分析

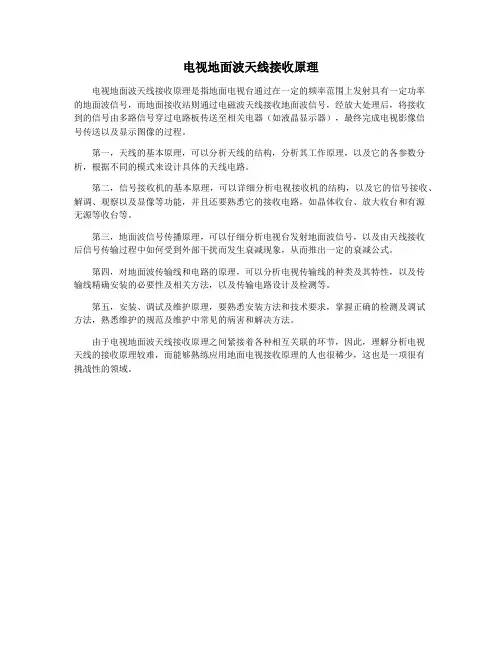

电视地面波天线接收原理
电视地面波天线接收原理是指地面电视台通过在一定的频率范围上发射具有一定功率
的地面波信号，而地面接收站则通过电磁波天线接收地面波信号，经放大处理后，将接收
到的信号由多路信号穿过电路板传送至相关电器（如液晶显示器），最终完成电视影像信
号传送以及显示图像的过程。

第一，天线的基本原理，可以分析天线的结构，分析其工作原理，以及它的各参数分析，根据不同的模式来设计具体的天线电路。

第二，信号接收机的基本原理，可以详细分析电视接收机的结构，以及它的信号接收、解调、观察以及显像等功能，并且还要熟悉它的接收电路，如晶体收台、放大收台和有源
无源等收台等。

第三，地面波信号传播原理，可以仔细分析电视台发射地面波信号，以及由天线接收
后信号传输过程中如何受到外部干扰而发生衰减现象，从而推出一定的衰减公式。

第四，对地面波传输线和电路的原理，可以分析电视传输线的种类及其特性，以及传
输线精确安装的必要性及相关方法，以及传输电路设计及检测等。

第五，安装、调试及维护原理，要熟悉安装方法和技术要求，掌握正确的检测及调试
方法，熟悉维护的规范及维护中常见的病害和解决方法。

由于电视地面波天线接收原理之间紧接着各种相互关联的环节，因此，理解分析电视
天线的接收原理较难，而能够熟练应用地面电视接收原理的人也很稀少，这也是一项很有
挑战性的领域。

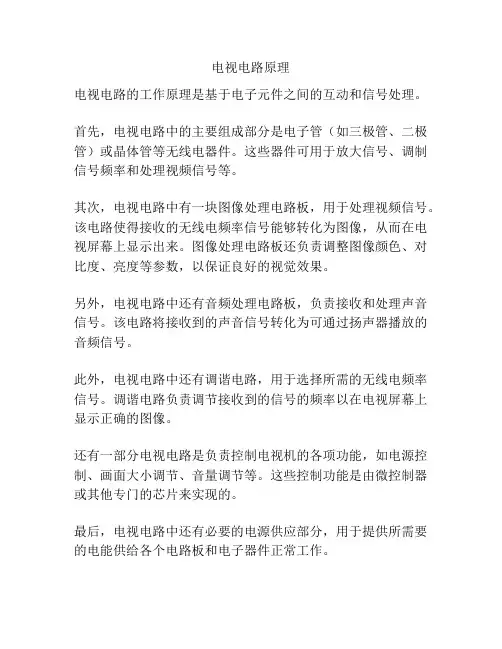

电视电路原理

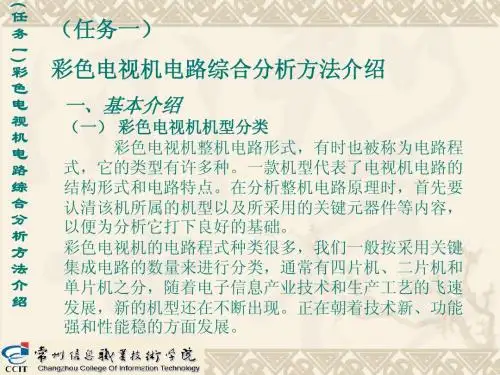

电视电路的工作原理是基于电子元件之间的互动和信号处理。

首先，电视电路中的主要组成部分是电子管（如三极管、二极管）或晶体管等无线电器件。

这些器件可用于放大信号、调制信号频率和处理视频信号等。

其次，电视电路中有一块图像处理电路板，用于处理视频信号。

该电路使得接收的无线电频率信号能够转化为图像，从而在电视屏幕上显示出来。

图像处理电路板还负责调整图像颜色、对比度、亮度等参数，以保证良好的视觉效果。

另外，电视电路中还有音频处理电路板，负责接收和处理声音信号。

该电路将接收到的声音信号转化为可通过扬声器播放的音频信号。

此外，电视电路中还有调谐电路，用于选择所需的无线电频率信号。

调谐电路负责调节接收到的信号的频率以在电视屏幕上显示正确的图像。

还有一部分电视电路是负责控制电视机的各项功能，如电源控制、画面大小调节、音量调节等。

这些控制功能是由微控制器或其他专门的芯片来实现的。

最后，电视电路中还有必要的电源供应部分，用于提供所需要的电能供给各个电路板和电子器件正常工作。

总之，电视电路的工作原理是通过控制和处理不同的信号，从而实现图像和声音的播放。

这样，我们才能在电视屏幕上看到清晰的图像和听到真实的声音。

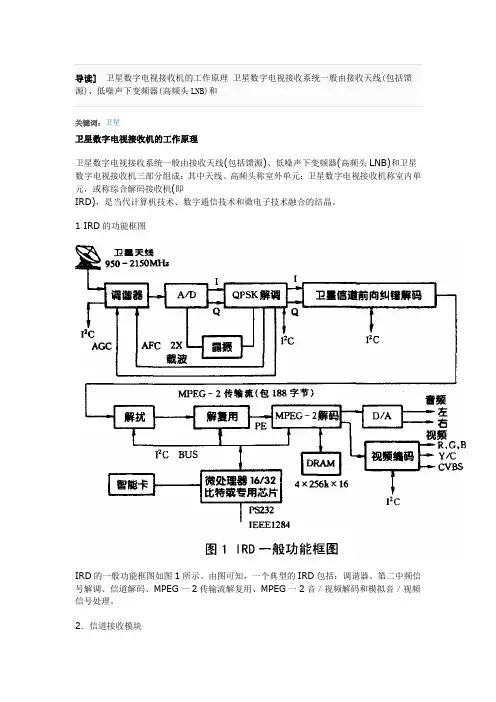

导读]卫星数字电视接收机的工作原理卫星数字电视接收系统一般由接收天线(包括馈源)、低噪声下变频器(高频头LNB)和关键词：卫星卫星数字电视接收机的工作原理卫星数字电视接收系统一般由接收天线(包括馈源)、低噪声下变频器(高频头LNB)和卫星数字电视接收机三部分组成：其中天线、高频头称室外单元：卫星数字电视接收机称室内单元，或称综合解码接收机(即IRD)，是当代计算机技术、数字通信技术和微电子技术融合的结晶。

1 IRD的功能框图IRD的一般功能框图如图1所示。

由图可知，一个典型的IRD包括：调谐器、第二中频信号解调、信道解码、MPEG一2传输流解复用、MPEG一2音／视频解码和模拟音／视频信号处理。

2．信道接收模块c波段或Ku波段的卫星下行信号由犬线接收，经过LNB放大和下变频，形成950～2050 MHz第一中频信号，经电缆送到IRD的调谐器，高频调谐器根据所需接收的频率，通过PLL(锁相环)环路控制本机振荡器频率，把输入信号变频成第二中频(479．5 MHz)信号，送到正交检相器分解出I、Q两路模拟信号，经过A／D转换器再把这两路模拟信号分别转换成6比特的并行数字信号，进入QPSK解调电路和信道纠错电路。

QPSK解调器的核心部分起到载波恢复、寻址、位同步、反混叠、匹配滤波和自动增益控制(AGC)作用。

Butterworth型匹配滤波器用米完成升余弦滚降形状的脉冲形成滤波变换(α=O．35DVB 或α=O.20DSS，DVB数字视频广播，DSS数字卫星业务)。

信道纠错部分包括：Viterbi卷积(1／2，2／3，3／4，5／6，6／7 和7／8，K=7)和RS解码(204、188DVB)。

Viterbi解码可对误码率(BER)为10^-4～10^-2的数据流进行纠错，以达到RFR为10-4。

RS解码主要对突发性片状误码进行纠错，以达到BER优于10^-10的结果，最后输出符合MPEG一2标准的传输流(TS)，每个数据包为188个字节。

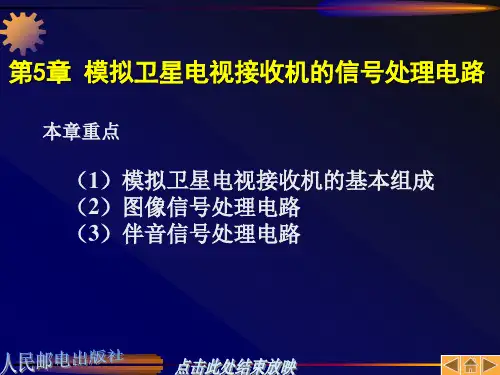

第5章模拟卫星电视接收机的信号处理电路本章重点（1）模拟卫星电视接收机的基本组成（2）图像信号处理电路（3）伴音信号处理电路本章内容5.1 模拟卫星电视接收机的基本组成5.2 电子调协器电路5.3 中频放大与解调电路5.4 图像信号处理电路5.5 伴音信号处理电路5.6 射频调制电路5.1 模拟卫星电视接收机的基本组成一、卫星电视接收机的基本功能是将室外单元通过射频电缆送来的第一中频信号（950～1450MHz或950～2150MHz等），经变换处理后得到的视频和音频信号提供给用户。

此外，为适应卫星电视广播技术的发展和家庭使用的新要求，卫星电视接收机在新功能的开发方面有了很大的进展。

多频道、多伴音、多制式、多功能的卫星接收机已成为人们追求的目标。

二、模拟卫星接收机的基本组成从信号的处理和变换角度来看，一台卫星电视接收机通常应包括以下几个部分：电子调谐选台器、中频放大与解调器、图像信号处理器、伴音信号解调器和射频调制器。

其电路结构框图如下图所示。

图中各部分电路的主要作用简介如下：1.电子调谐选台器。

其主要功能是从室外单元通过射频电缆送来的第一中频信号(950～1450MHz或950～2150MHz等)中选出所要接收的某一卫星电视频道的频率，并将它变换成固定的第二中频频率(通常为479.5MHz)，送给下级的中频放大与解调器。

2.第二中频放大与解调器。

它将输入的固定第二中频信号经滤波、AGC放大后，再进行频率解调，得到包含图像和伴音信号在内的复合基带信号，同时还输出一个能够表征输入信号大小的直流信号，用于控制前级放大电路的增益，也可用于指示信号电平大小。

3.图像信号处理器。

它从复合基带信号中分离出视频信号，并经过去加重、能量去扩散和极性变换等一系列处理之后，将图像信号还原并输出给鉴视器或电视机。

4.伴音信号解调器。

它从复合基带信号中分离出伴音副载波信号，并将它放大、解调后得到音频信号，再经去加重、音频放大后输出推动扬声器。

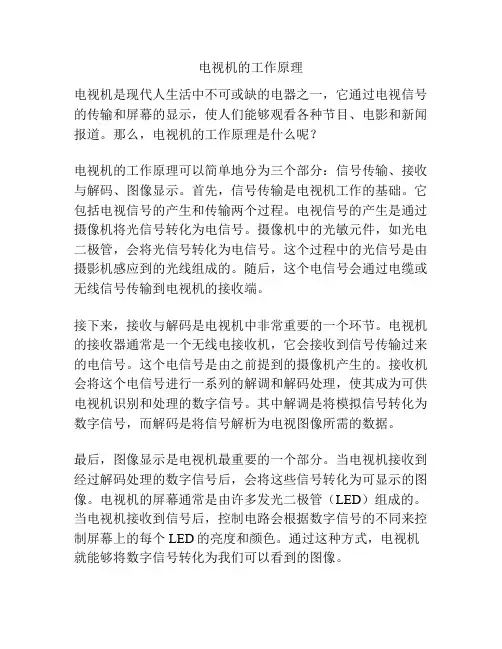

电视机的工作原理电视机是现代人生活中不可或缺的电器之一，它通过电视信号的传输和屏幕的显示，使人们能够观看各种节目、电影和新闻报道。

那么，电视机的工作原理是什么呢？电视机的工作原理可以简单地分为三个部分：信号传输、接收与解码、图像显示。

首先，信号传输是电视机工作的基础。

它包括电视信号的产生和传输两个过程。

电视信号的产生是通过摄像机将光信号转化为电信号。

摄像机中的光敏元件，如光电二极管，会将光信号转化为电信号。

这个过程中的光信号是由摄影机感应到的光线组成的。

随后，这个电信号会通过电缆或无线信号传输到电视机的接收端。

接下来，接收与解码是电视机中非常重要的一个环节。

电视机的接收器通常是一个无线电接收机，它会接收到信号传输过来的电信号。

这个电信号是由之前提到的摄像机产生的。

接收机会将这个电信号进行一系列的解调和解码处理，使其成为可供电视机识别和处理的数字信号。

其中解调是将模拟信号转化为数字信号，而解码是将信号解析为电视图像所需的数据。

最后，图像显示是电视机最重要的一个部分。

当电视机接收到经过解码处理的数字信号后，会将这些信号转化为可显示的图像。

电视机的屏幕通常是由许多发光二极管（LED）组成的。

当电视机接收到信号后，控制电路会根据数字信号的不同来控制屏幕上的每个LED的亮度和颜色。

通过这种方式，电视机就能够将数字信号转化为我们可以看到的图像。

除了以上的基本工作原理之外，现代电视机还具备了许多其他的功能。

例如，电视机可以通过网络连接来获取更多的内容，如在线视频和应用程序。

此外，一些高级电视机还具备语音控制和人脸识别等功能，进一步提升了电视机的智能化程度。

总的来说，电视机的工作原理主要包括信号传输、接收与解码以及图像显示三个部分。

通过这些步骤，电视机能够将电信号转化为人们可以看到的图像，并提供丰富多样的娱乐和信息内容。

随着科技的不断进步，电视机的功能也在不断升级和完善，给人们带来更好的观看体验。

另外，电视机还有一些辅助功能，比如声音输出和频道选择。

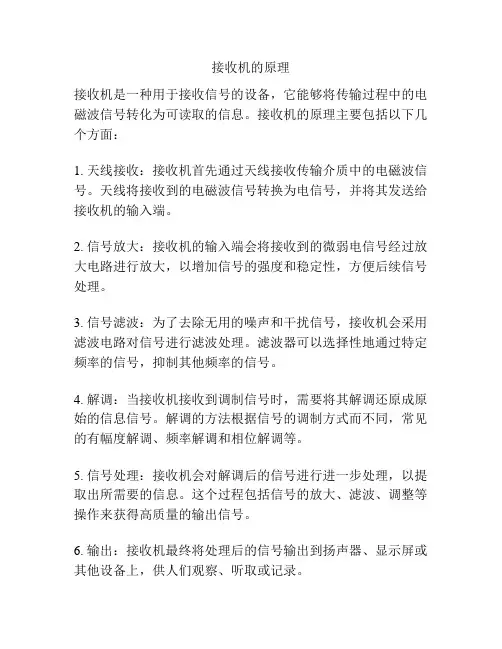

接收机的原理
接收机是一种用于接收信号的设备，它能够将传输过程中的电磁波信号转化为可读取的信息。

接收机的原理主要包括以下几个方面：
1. 天线接收：接收机首先通过天线接收传输介质中的电磁波信号。

天线将接收到的电磁波信号转换为电信号，并将其发送给接收机的输入端。

2. 信号放大：接收机的输入端会将接收到的微弱电信号经过放大电路进行放大，以增加信号的强度和稳定性，方便后续信号处理。

3. 信号滤波：为了去除无用的噪声和干扰信号，接收机会采用滤波电路对信号进行滤波处理。

滤波器可以选择性地通过特定频率的信号，抑制其他频率的信号。

4. 解调：当接收机接收到调制信号时，需要将其解调还原成原始的信息信号。

解调的方法根据信号的调制方式而不同，常见的有幅度解调、频率解调和相位解调等。

5. 信号处理：接收机会对解调后的信号进行进一步处理，以提取出所需要的信息。

这个过程包括信号的放大、滤波、调整等操作来获得高质量的输出信号。

6. 输出：接收机最终将处理后的信号输出到扬声器、显示屏或其他设备上，供人们观察、听取或记录。

通过以上原理的实现，接收机能够将传输中的电磁波信号转换为人们可感知的信息，广泛应用于无线电通信、广播、电视、卫星通信等领域。

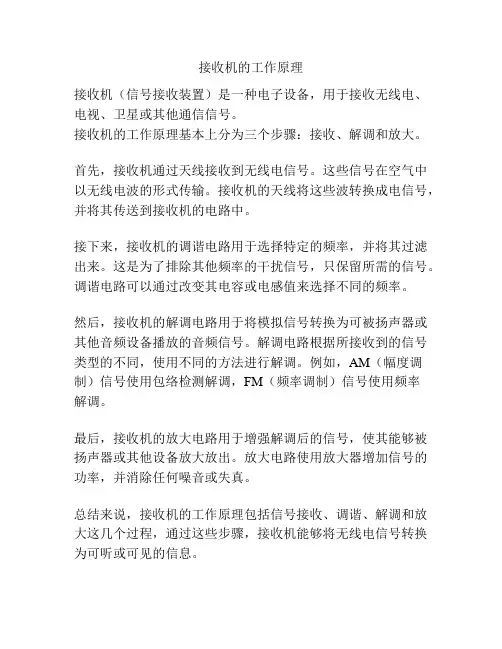

接收机的工作原理
接收机（信号接收装置）是一种电子设备，用于接收无线电、电视、卫星或其他通信信号。

接收机的工作原理基本上分为三个步骤：接收、解调和放大。

首先，接收机通过天线接收到无线电信号。

这些信号在空气中以无线电波的形式传输。

接收机的天线将这些波转换成电信号，并将其传送到接收机的电路中。

接下来，接收机的调谐电路用于选择特定的频率，并将其过滤出来。

这是为了排除其他频率的干扰信号，只保留所需的信号。

调谐电路可以通过改变其电容或电感值来选择不同的频率。

然后，接收机的解调电路用于将模拟信号转换为可被扬声器或其他音频设备播放的音频信号。

解调电路根据所接收到的信号类型的不同，使用不同的方法进行解调。

例如，AM（幅度调制）信号使用包络检测解调，FM（频率调制）信号使用频率
解调。

最后，接收机的放大电路用于增强解调后的信号，使其能够被扬声器或其他设备放大放出。

放大电路使用放大器增加信号的功率，并消除任何噪音或失真。

总结来说，接收机的工作原理包括信号接收、调谐、解调和放大这几个过程，通过这些步骤，接收机能够将无线电信号转换为可听或可见的信息。

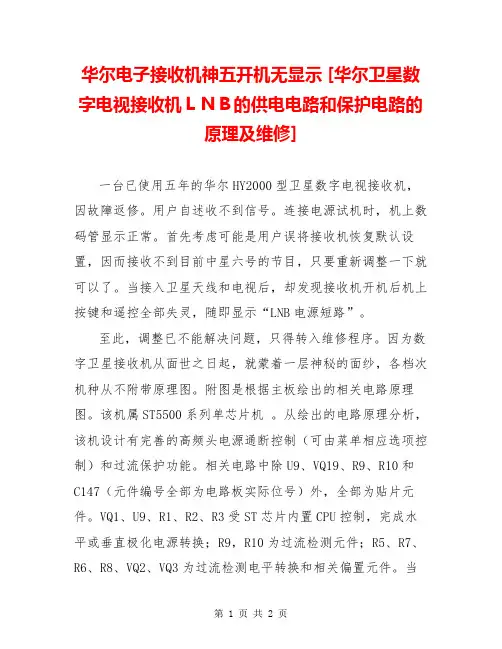

华尔电子接收机神五开机无显示 [华尔卫星数字电视接收机ＬＮＢ的供电电路和保护电路的原理及维修]一台已使用五年的华尔HY2000型卫星数字电视接收机，因故障返修。

用户自述收不到信号。

连接电源试机时，机上数码管显示正常。

首先考虑可能是用户误将接收机恢复默认设置，因而接收不到目前中星六号的节目，只要重新调整一下就可以了。

当接入卫星天线和电视后，却发现接收机开机后机上按键和遥控全部失灵，随即显示“LNB电源短路”。

至此，调整已不能解决问题，只得转入维修程序。

因为数字卫星接收机从面世之日起，就蒙着一层神秘的面纱，各档次机种从不附带原理图。

附图是根据主板绘出的相关电路原理图。

该机属ST5500系列单芯片机。

从绘出的电路原理分析，该机设计有完善的高频头电源通断控制（可由菜单相应选项控制）和过流保护功能。

相关电路中除U9、VQ19、R9、R10和C147（元件编号全部为电路板实际位号）外，全部为贴片元件。

VQ1、U9、R1、R2、R3受ST芯片内置CPU控制，完成水平或垂直极化电源转换；R9，R10为过流检测元件；R5、R7、R6、R8、VQ2、VQ3为过流检测电平转换和相关偏置元件。

当LNB供电电流增大时，R9、R10上的压降增大，随之VQ2进入放大状态而导通，VQ3因b极因高电平而饱和，使c极呈低电平。

ST5500的103脚随之被拉低，按其内置CPU电路逻辑判定为LNB电源短路，其102脚输出0V低电平执行保护。

此时，VQ6、VQ19截止，LNB电源被切断，避免主电源因严重过流而损坏。

同时输出屏幕提示字符，显示：LNB电源短路。

Q6为正常选定关闭高频头电源和保护起控的共同执行控件。

机器正常工作时，b保持高电平，人为选定和保护起控时为低电平。

检查相关元件，R9、R10、VQ19因严重过流而损毁，U9损坏。

U9以原型号件更换；VQ19为PNP管型号B772，无同型号元件用TIP42C代用；R9、R10以烧黑碳化，经过选试，单电阻4.7Ω时过流取样值基本正常，短路时可以及时起控。
