黑白电视机原理与电路分析教学文案共34页文档

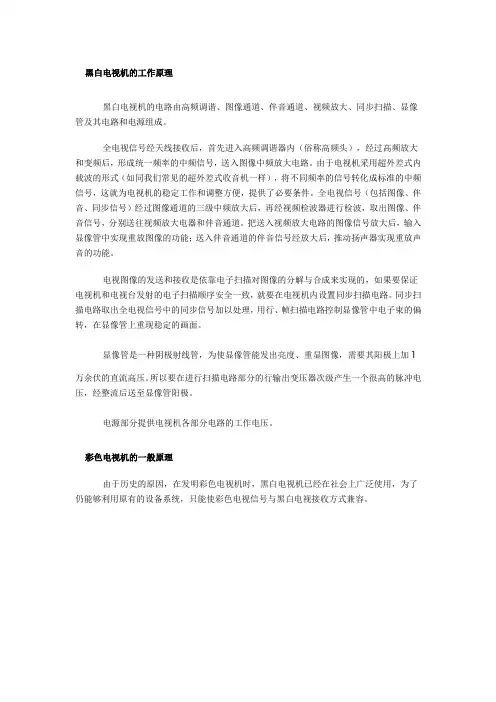

黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。

全电视信号经天线接收后，首先进入高频调谐器内（俗称高频头），经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。

由于电视机采用超外差式内载波的形式（如同我们常见的超外差式收音机一样），将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。

全电视信号（包括图像、伴音、同步信号）经过图像通道的三级中频放大后，再经视频检波器进行检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。

把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。

电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，如果要保证电视机和电视台发射的电子扫描顺序安全一致，就要在电视机内设置同步扫描电路。

同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。

显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。

所以要在进行扫描电路部分的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。

电源部分提供电视机各部分电路的工作电压。

彩色电视机的一般原理由于历史的原因，在发明彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍能够利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。

彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全相同。

黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致相同。

另外，重放图像要使用彩色显像管及其附属电路。

彩色电视机的色解码电路是还原彩色图像的重要部分，它由亮度通道、色度通道和解码矩阵电路组成。

黑白电视工作原理黑白电视工作原理是基于电子显像技术的一种显示设备。

下面将详细介绍黑白电视的工作原理。

黑白电视的工作原理主要分为信号源、调制解调、显像和音频四个部分。

首先是信号源。

黑白电视的信号源可以是来自无线电广播、有线电视、录像机等各种视频信号源。

这些信号源会提供给电视机一种带有图像信息的电信号。

接下来是调制解调。

在黑白电视中，调制解调的主要功能是将接收到的信号进行解调，以提取出带有图像信息的基带（原始）信号。

调制解调的过程主要包括对调幅（AM）或调频（FM）信号的解调，还包括对音频信号的解调。

然后是显像。

显像是黑白电视工作的核心部分，用于将基带信号转换为可视的图像。

显像的过程主要包括水平和垂直扫描、亮度调制和色彩调制。

水平和垂直扫描是指黑白电视扫描信号的显示方式。

水平扫描是指在电视屏幕上从左到右进行的扫描，垂直扫描是指在水平扫描完成后，从上到下进行的扫描。

扫描的速度决定了电视画面的刷新率，常见的刷新率是50或60赫兹。

亮度调制是指将基带信号的强度调制到与亮度相关的电压范围内。

在黑白电视中，亮度信息是通过改变像素的亮度来实现的。

较高的亮度值对应较亮的像素，而较低的亮度值对应较暗的像素。

色彩调制是指将基带信号的颜色信息转换为电压信号。

在黑白电视中，一般使用各种调制技术，如PAL、NTSC或SECAM来实现这一过程。

这些调制技术会将色彩信息与亮度信息分离，然后通过色度信号（C）和色度调制（Modulation）来表示。

最后是音频。

音频部分将解调出的音频信号放大并输出到扬声器，以获得声音效果。

综上所述，黑白电视的工作原理是通过接收来自信号源的视频信号，经过调制解调和显像处理，最终将其转化为可见的黑白图像，并通过音频部分播放声音。

这种工作原理为人们提供了观看视频和听取声音的媒介，为黑白电视的发展和普及奠定了基础。

值得注意的是，随着科技的不断进步，黑白电视已被彩色电视所取代。

彩色电视采用了更先进的技术，可以同时显示彩色图像和高质量的声音。

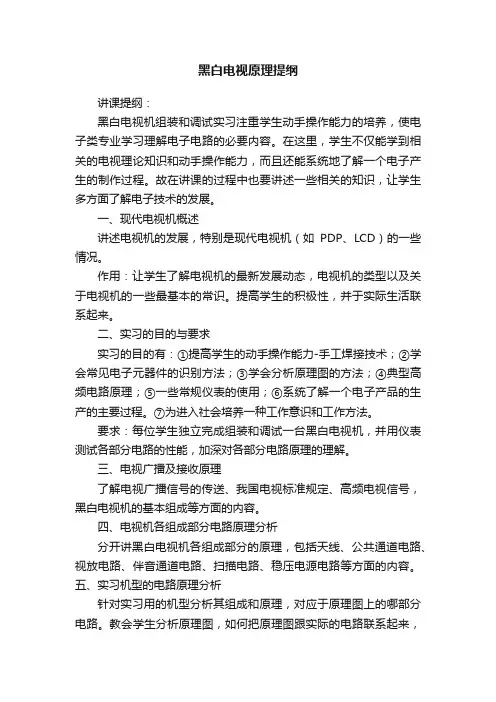

黑白电视原理提纲讲课提纲：黑白电视机组装和调试实习注重学生动手操作能力的培养，使电子类专业学习理解电子电路的必要内容。

在这里，学生不仅能学到相关的电视理论知识和动手操作能力，而且还能系统地了解一个电子产生的制作过程。

故在讲课的过程中也要讲述一些相关的知识，让学生多方面了解电子技术的发展。

一、现代电视机概述讲述电视机的发展，特别是现代电视机（如PDP、LCD）的一些情况。

作用：让学生了解电视机的最新发展动态，电视机的类型以及关于电视机的一些最基本的常识。

提高学生的积极性，并于实际生活联系起来。

二、实习的目的与要求实习的目的有：①提高学生的动手操作能力-手工焊接技术；②学会常见电子元器件的识别方法；③学会分析原理图的方法；④典型高频电路原理；⑤一些常规仪表的使用；⑥系统了解一个电子产品的生产的主要过程。

⑦为进入社会培养一种工作意识和工作方法。

要求：每位学生独立完成组装和调试一台黑白电视机，并用仪表测试各部分电路的性能，加深对各部分电路原理的理解。

三、电视广播及接收原理了解电视广播信号的传送、我国电视标准规定、高频电视信号，黑白电视机的基本组成等方面的内容。

四、电视机各组成部分电路原理分析分开讲黑白电视机各组成部分的原理，包括天线、公共通道电路、视放电路、伴音通道电路、扫描电路、稳压电源电路等方面的内容。

五、实习机型的电路原理分析针对实习用的机型分析其组成和原理，对应于原理图上的哪部分电路。

教会学生分析原理图，如何把原理图跟实际的电路联系起来，为下一步的动手能力的培养提供良好的理论基础。

六、焊接技术讲述焊接技术的发展，包括当今先进的SMT焊接技术，同时强调手工焊接仍然是生产过程中必不可少的过程。

给学生讲述手工焊接的基本要领和要求。

七、元器件的识别如何识别电子元器件的参数？电子元器件包括电阻、电容、电感、二极管、三极管、场效应晶体管等。

同时也教会学生如何判断元器件的好坏。

电视机的发展概述第一代：黑白电视机第二代：彩色模拟电视机这是从电视机的实现功能来说的，通过模拟技术传送信号。

《黑白电视机的电路组成与原理》教学设计第一篇：《黑白电视机的电路组成与原理》教学设计《黑白电视机的电路组成与原理》教学法设计专业基础教研室本节课的内容是全国中等职业国家规划教材：电视机原理与维修第三章第二节。

一、教材分析1、教材内容要点：(1)黑白电视机的电路组成方框图。

(2)各部分电路的作用。

2、教材的地位和作用：彩色电视机是在黑白电视机的基础上发展起来的，不掌握黑白电视机的原理，彩电的原理分析就无从谈起。

因此，这一节是本章的重点和关键，也是本书的基础，学好本节为学习电视机维修奠定了基础。

3、教学目的：根据大纲对本节的具体要求，针对职高生的心理特点和认知水平，结合教材，本着面向全体、促进学生全面主动发展的原则，确定本节课的教学目标如下：知识目标：1、熟悉黑白电视机的电路组成方框图。

2、掌握各部分电路的作用。

能力目标：培养学生的观察能力、分析概括能力以及演绎推理能力等。

创新目标：培养学生探索求真知的精神，对学生进行实践观点的教育。

4、教学的重点与难点掌握黑白电视机的组成框图和基本原理为本节课重点，各部分电路的作用为难点。

培养学生的多种能力也是这节课的重点，这是素质教育对现代教学的要求。

二、学生分析任教班级多数学生上进心强，学习态度端正，有良好的学习习惯，但是缺乏一定的探索研究问题的能力。

电视机是学生在生活中比较熟悉的。

教学中要注意培养学生对学习的兴趣，充分发多媒体演示的作用，迎合他们好奇、好强的心理特点，调动他们学习的积极性和主动性。

这个年龄段学生的思维方式逐步由形象思维向抽象思维过渡，因此在教学中应注意积极引导学生应用已掌握的基础知识，通过理论分析和推理判断来获得新知识，发展抽象思维能力。

当然在此过程仍需以一些感性认识作为依托，可以借助实多媒体和试教板加强直观性和形象性，以便学生理解和掌握。

三、教学方法教法：这节课可综合应用目标导学、多媒体演示、讲授和讨论等多种形式的教学方法，提高课堂效率，培养学生对学习的兴趣，激发学生的求知欲望。
