黑白电视机电源电路分析简介黑白电视机是早期的电视机型号，只能显示黑白图像。

其电源电路是黑白电视机的核心部分，为其他电路提供稳定的电源供应。

本文将对黑白电视机的电源电路进行详细分析。

电源电路组成黑白电视机的电源电路主要由以下几个部分组成：1.输入电路2.整流电路3.滤波电路4.稳压电路5.输出电路下面将对每个部分进行详细介绍。

输入电路输入电路主要负责将外部供电输入到电源电路中。

通常采用的是交流电，需要通过输入电路进行变压、降噪等处理。

输入电路中通常包括保险丝、变压器和滤波电容等元件，以保证输入电压的稳定和安全。

整流电路整流电路将输入的交流电转换为直流电。

常用的整流电路有半波整流和全波整流两种。

半波整流只利用输入电压的一半，效率较低，但成本较低；而全波整流则可以利用输入电压的全部，效率较高，但结构复杂。

整流电路的输出为脉冲波形，需要通过滤波电路进行进一步处理。

滤波电路滤波电路用于平滑整流电路输出的脉冲波形，以获得稳定的直流电压。

常见的滤波电路包括电容滤波和电感滤波两种。

电容滤波器通过连接电容器来平滑输出电压，但对高频信号的滤波效果较差；而电感滤波器则通过连接电感器来滤除高频信号，可获得更稳定的输出电压。

稳压电路稳压电路用于保持输出电压的稳定性，避免因输入电压波动导致的输出电压波动。

常见的稳压电路包括稳压二极管和稳压集成电路。

稳压二极管通过引入稳压二极管来维持输出电压的稳定；而稳压集成电路则通过集成稳压电路芯片来实现稳压功能。

输出电路输出电路将稳定的直流电供应给电视机的其他电路部分，例如图像处理电路、音频放大电路等。

输出电路通常包括输出电容和输出电阻等元件，以保证输出电压的稳定性和质量。

电源电路工作原理黑白电视机的电源电路工作原理如下：1.输入电路将外部交流电输入，经过变压和降噪等处理后，进入整流电路。

2.整流电路将交流电转换为直流电，输出的脉冲波形经过滤波电路进行平滑处理。

3.滤波电路消除了脉冲波形的纹波，得到稳定的直流电压，并通过稳压电路进行稳压。

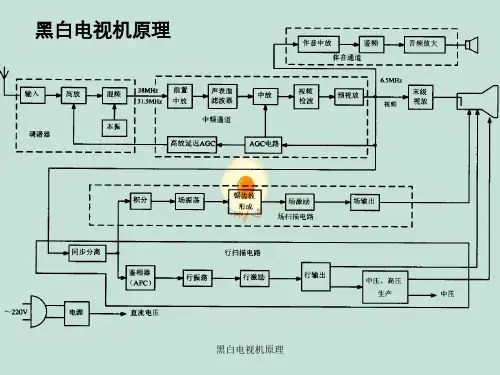

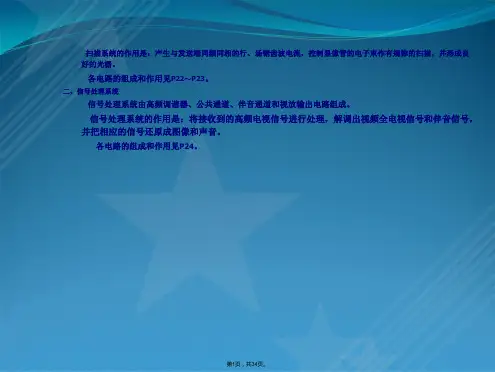

黑白电视机原理一、黑白电视广播及接收原理1、图像的传送1.1 静止图像的传送象素：通俗点就是点，有一种单一颜色的点！（一般电视象素可达50多万个）同时传送：将组成图像的所有象素的信息同时进行传送。

顺序传送：将象素信息依次顺序传送。

（人眼有0.06s的瞬间保留时间）摄像机：图像分解，光→电（根据亮暗不同形成不同电平）光电靶图1-1 摄像机与显像管原理示意图显像管：图像合成，电→光（根据不同的电平形成不同的亮暗）1.2 活动图像的传送（幅=帧）电影：24幅/秒，实际上是48幅/秒（每幅图像放两次）电视：25幅/秒，实际上是50幅/秒（每幅图像分两场）2、电子扫描行扫描：电子束在屏幕上沿水平方向的扫描。

场扫描（帧扫描）：电子束在屏幕上沿垂直方向的扫描。

光栅：一组水平亮线组成。

ABAB逐行扫描帧逆程扫描图1-2 逐行扫描和帧逆程扫描正程：传送图像内容。

逆程：不传送图像内容（需消隐掉）。

电视机扫描方式有两种：逐行扫描：电视信号所占频带太宽，可容纳的电视台数目减少。

隔行扫描：分成奇数场和偶数场，两个场镶嵌在一起。

优点是降低频带。

现代电视：隔行输入（发射台）→逐行输出（电视机，利用存储功能）我国电视标准规定：每帧图像的扫描行数625行；每场图像的扫描行数312.5行；每场正程行数287.5行；每场逆程行数25行行扫描周期sμ64；行扫描频率15625Hz场扫描周期20ms；场扫描频率50Hz行扫描正程时间sμ2.52；行扫描逆程时间sμ8.11场扫描正程时间18.4ms；场扫描逆程时间1.6ms。

偏转和锯齿波电流场偏转线圈图1-3 锯齿波行、场扫描电流对于偏转电流来说，除要求它正程线性良好外，还要求它有一定的幅度，以使电子束能扫满整个屏幕。

3、全电视信号（视频信号）全电视信号包含：图像信号、复合消隐信号、复合同步信号。

100%同步电平75%黑色电平10-12.5白色电平图1-4 全电视信号(1）图像信号：传送图像内容，电平幅度12.5%~75%（2）复合消隐信号：消除扫描回归线（包括行消隐和场消隐），电平幅度75%（3）复合同步信号：保证接收端行、场扫描频率相位和发射端一致。
