各种桥梁结构示意图

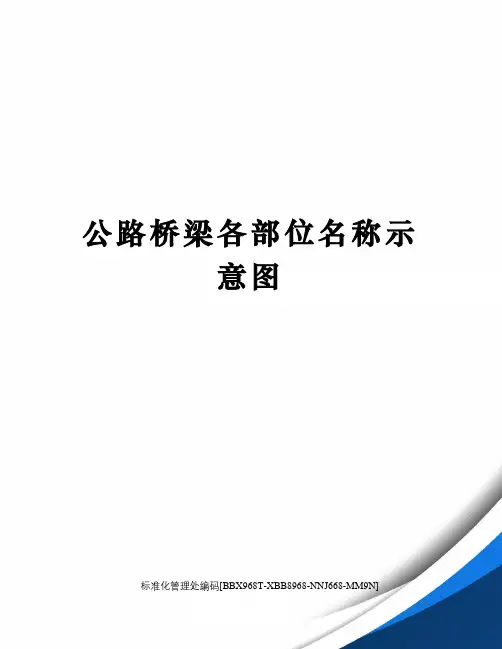

公路桥梁各部位名称示意图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]铰缝：主要是指桥梁工程中梁间的后浇砼（灌缝），它连接两块板梁，在板梁安装好后施工前进行。

铰缝和预制空心板及预制梁可按路面料或按普通料出。

桩基。

桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

1.系梁、承台。

系梁是连系立柱之间的小横梁,尺寸一般较盖梁及承台小；承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。

2.3立柱。

3.4盖梁。

4.5支座垫石。

5.6箱梁。

桥梁位置从下到上：1、桩基2、承台3、墩柱4、盖梁5、支承垫石6、桥台7、桥梁板（分为：板梁、T型梁、箱形梁、现浇梁、悬浇梁等）向左转|向右转向左转|向右转向左转|向右转向左转|向右转向左转|向右转一般桥台承台以上的部位为背墙，在背墙两侧呈倒三角形的为耳墙，就像是人的耳朵一样，分布在两侧。

耳墙和背墙由于紧挨在一起的所以就连起来一块说了。

向左转|向右转用于防止桥端连接部分的沉降而采取的措施。

它搁置在桥台或悬臂梁板端部和填土之间，随着填土的沉降而能够转动。

车辆行驶时可起到缓冲作用，即使台背填土沉降也不至于产生凹凸不平。

系梁尺寸比较小，主要是为了把两个桩或墩连成整体受力。

围堰是指在水利工程建设中，为建造永久性水利设施，修建的临时性围护结构。

其作用是防止水和土进入建筑物的修建位置，以便在围堰内排水，开挖基坑，修筑建筑物。

一般主要用于水工建筑中，除作为正式建筑物的一部分外，围堰一般在用完后拆除。

围堰高度高于施工期内可能出现的最高水位。

为增加板的刚度，要在板的一侧增加一些。

这样配筋后浇注的，就叫做加肋板。

如果肋的条数多，则叫做。

因为在板的受拉一侧，小梁是凸出的，故叫做肋。

耳墙，在埋置式桥台中一般承台以上的部位为背墙，在背墙两侧与台帽或盖梁两端连接，呈倒三角形的小型挡土墙为耳墙，就像是人的耳朵一样，分布在两侧桥台，位于桥梁两端，支承桥梁上部结构并和路堤相衔接的建筑物。

(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
（一）钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因
受拉而断裂，如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二：如何识读图11-12～图11-14？
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据

第三节桥梁与涵洞工程一、桥梁的组成分类(一)桥梁的基本组成部分1．上部结构也称桥跨结构，一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。

2．下部结构下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

(二)桥梁的分类(1)根据桥梁主跨结构所用材料划分圬工桥，刚桥，钢筋混凝土桥等(2)根据桥梁所跨越的障碍物划分跨河桥，跨海桥，立交桥，高架桥等（3）根据桥梁的用途划分公路桥，铁路桥，管道桥等（4）根据桥梁跨径总长L和单孔跨径L o分类特大桥(L≥500m或，L o≥100m)、大桥(500m>L≥100m或l00m~L ≥40m)、中桥(100m>L>30m或40m>Lo≥20m)、小桥(30m≥L≥8m 或20m>Lo≥5m)。

(5)根据桥面在桥跨结构中的位置分为上承式、中承式和下承式桥(6)根据桥梁的结构形式可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥例题：根据桥梁的结构形式，桥梁可划分为[ ]等A.梁式桥B.拱式桥C.下承式D.上承式、E.中承式答案：AB分析：根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。

根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。

二、桥梁上部结构2009考题14．对较宽的桥梁，可直接将其行车道板做成双向倾斜的横坡，与设置三角垫层的做法相比，这种做法会( B )。

A．增加混凝土用量B．增加施工的复杂性C．增加桥面恒载D．简化主梁构造分析：桥面的横坡，通常是在桥面板顶面铺设混凝土三角垫层来构成。

对较宽的桥梁，可直接将其行车道板做成双向倾斜的横坡，与设置三角垫层的做法相比，这种做法会增加施工的复杂性2007年考题8．温差较大的地区且跨径较大的桥梁上应选用（ C ）。

A．镀锌薄钢板伸缩缝B．U型钢板伸缩缝C．梳型钢板伸缩缝D．橡胶伸缩缝2007年考题63．在桥面铺装混凝土中铺设φ4～6mm钢筋网，其作用是（ BDE ）。

.
二 桥梁的基本结构
梁式桥基本体系
（a）简支梁桥；（b）连续梁桥；（c）悬臂梁桥 .
二 桥梁的基本结构
3.连续梁桥 连续梁桥属超静定结构,其承重结构为不间 断的连续跨越几个桥孔的梁而形成的。连 续梁由于在荷载作用下支点截面产生负弯 矩从而显著减小了跨中正弯矩。这样可以 减小跨中的建筑高度,而且能节省钢筋混凝 土数量。连续梁桥孔数不宜过多。
二 桥梁的基本结构
德国高速铁路桥梁实例
• 全长1628m，37孔
44m简支梁等跨布置
• 移动模架施工
• 索尔姆 富尔达谷架桥.
二 桥梁的基本结构
日本“北陆新干线”桥梁实例
• 钢筋混凝土连续刚架. 桥，桥位灌筑
二 桥梁的基本结构
法国“地中海线”桥梁实例
• Vernegues（凡纳格）预应力混凝土连续梁桥，全长1210m，共27跨 • 桥梁采用弧形截面，外型美观 • 本桥采用了悬臂灌筑、顶推、.满布支架多种施工方法
.
二 桥梁的基本结构
3-3 按施工方法分类 1.整体浇筑式梁桥
整体浇筑式梁桥多数在桥孔支架模板上现 场浇筑而成的.如膺架法、移动模架法、悬 臂法、顶推法、转体法等。 整体浇筑的梁桥整体性好、刚度大、易于 做成复杂形状, 但整体浇筑梁桥施工周期 长、施工速度较慢,耗费大量支架模板,因 此条件十分困难时才采用;
板桥横截面型式
.
肋梁桥横截面型式
二 桥梁的基本结构
3.箱形梁桥 箱形梁桥承重结构是由一个或几个封闭的薄壁箱梁组成。 箱形结构具有较大的抗弯惯矩,而且有较大的抗扭刚度,适 用于较大跨径的悬臂梁桥和连续梁桥。
箱形梁桥横截面型式
.
二 桥梁的基本结构
3-2 按承重结构的静力体系分类 1.简支梁桥 简支梁桥属静定结构,使用十分广泛,它具有构造 简单,且相邻各孔独自受力,易于标准化和工厂化 生产。 2.悬臂梁桥 悬臂梁桥属静定结构，它由设有悬臂的梁组成， 一端悬出的称为单悬臂梁桥，两端悬出的称为双 悬臂梁桥。当跨径较长时，还可在相邻悬臂之间 搭设挂梁形成多孔桥。

从图中还可了解到桥梁的起点桩号为K2十668.48，桥 梁的终点桩号为K2十711.52，桥梁的中心桩号为K2十 690。
平面图 平面图采用从左至右分段揭层的画法表达。平面图的左半部分
为桥梁护栏及桥面部分的半平面图；右半部分为桥墩和桥台平 面图。 对照横剖面图可知：桥面宽度9m；墩台桩均为两根，其中心距 为6.6m，盖梁宽为10.21m，桥墩桩径为1.2m，柱的直径为1m， 桩顶设置lm高的系梁；桥台的桩、柱直径均为1m，未设置系梁 。图中还示出了伸缩缝以及连接道路和桥梁的1/4椭圆锥形护 坡等。
14
主要内容
桥位处的地形、地物、水准点、钻孔位置； 不良工程地质现象的分布位置，如滑坡、断层等； 桥位与河流的平面关系； 桥位与公路路线的平面关系及桥梁的中心里程等。
桥位平面图
如图所示，桥位平面图中的地形、地物、水准点 的表示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大，因 此可表示出路线的宽度，此时，道路中心线采用 细点画线表示，路基边缘线采用粗实线表示。图 中还表示出了钻孔位置(孔1、孔2)和水准点(BMl) 的位置。
总体布置图可作为施工放样、确定墩台水平位置及各部分 标高、构件预制、架设安装的依据。
立面图上主要表达桥梁的总长、各跨跨径、纵向坡度、施工 放样和安装所必需的桥梁各部分的标高、河床的形状及水位高度。 立面图还应反映桥位起始点、终点、桥梁中心线的里程桩号等及 立面图方向桥梁各主要构件的相互位置关系。
平面图上主要表达桥梁在水平方向的线型、桥墩、桥台的布 置情况及车行道、人行道、栏杆等位置。
主要作用－是承受上部结构传来的 荷载，并将它及本身自重传给地基。
组成： 墩（台）帽 墩（台）身 基础
53
54
桥梁工程图

桥梁的基本结构
二 桥梁的基本结构
悬索（吊）桥构造本结构
（5）斜拉桥 斜拉桥主要由塔、主梁和斜拉钢索组成，斜拉桥 一般为双塔，有时也可采用单塔。斜拉桥的跨度 一般介于悬索桥和桁架桥之间，通常为钢梁或钢 筋混凝土梁。
斜拉桥的构成
桥梁的基本结构 单塔斜拉桥
二 桥梁的基本结构
§3、钢筋混凝土桥梁的分类
钢筋混凝土梁桥是利用抗压性能良好的混 凝土和抗拉性能良好的钢筋结 合而成的。 它具有就地取材、耐久性好、适应性强及 整体性好和美观的特点, 同时适应于工业 化施工,因此当前城市建设中的中小跨径桥 梁大多采用钢筋 混凝土梁桥。
桥梁的基本结构
二 桥梁的基本结构
3-1、按承重结构横截面型式分类
（3）刚架桥。上部结构与下部结构连成一个 整体。其主要承重结构为梁、柱组成的刚 架结构，梁柱连接处具有很大的刚性。在 竖向荷载作用下，梁部主要受弯，柱脚则 要承受弯矩、轴力和水平推力。这种桥的 受力状态介于梁式桥和拱桥之间。
刚桥梁架的桥基简本结图构
二 桥梁的基本结构
（4）悬索(吊)桥 悬索桥其主要组成部分有:主索(缆)、吊杆、 桥塔（塔架）、索锚（锚碇）等。在力的 传递过程中，吊杆和主缆索承受很大的压 力，此拉力由两岸桥台后修筑的巨型锚碇 平衡。一般认为在所有的桥式中，悬索桥 的可能跨度最大。
桥梁的基本结构
二 桥梁的基本结构
梁式桥基本体系
（a）简支梁桥；（b）连续梁桥；（c）悬臂梁桥 桥梁的基本结构
二 桥梁的基本结构
3.连续梁桥 连续梁桥属超静定结构,其承重结构为不间 断的连续跨越几个桥孔的梁而形成的。连 续梁由于在荷载作用下支点截面产生负弯 矩从而显著减小了跨中正弯矩。这样可以 减小跨中的建筑高度,而且能节省钢筋混凝 土数量。连续梁桥孔数不宜过多。

第3 页
工程形体的表达方法
第4 页
桥梁按结构不同，可分为梁式桥、拱式桥、悬吊桥3种基本 体，以及它们之间的各种组合。桥梁的种类繁多，分类方式也不 同，下面介绍几种主要的分类方式。
（1）按所使用的材料不同，可分为钢桥、钢筋混凝土桥、 石桥和木桥。
（2）按结构形式不同，可分为梁桥、拱桥、悬索桥、斜拉 桥、钢构桥等。
图 10-12 所 示 为 某 桥 梁 的 U 形 桥 台 构 造 图，它由纵剖面图、平面图和侧面图组成。 此外，桥梁工程中，通常还需要画出桥墩图、 主梁图或主板图、护栏图等，常用比例为 1∶10～1∶50。
图10-12 U形桥台构造图
土木工程制图
图10-11 桥梁总体布置图
工程形体的表达方法
1．立面图
立面图采用正投影法绘制，反映桥梁的特征和 桥型。图10-11所示立面图由半立面图和半纵剖面 图组成，由该图可以看出：
（1）该桥共有5个孔，两个边孔跨度各为10 m， 中间3孔跨度各为16 m，桥总长为78 m。
（2）上部结构为简支梁，中间3孔为跨度16 m 的T形梁，两边孔为跨度为10 m的板梁。下部结构 中，两端为重力式U形桥台，中间4墩为重力式挑 臂桥墩。
桥梁总体布置图是表达桥梁上部结构、下部结构和附属结构3部分组成情 况的总图，包括立面图、平面图和横剖面图，如图10-11所示。
桥梁总体布置图主要表明桥梁的形式、跨度、净空高度、孔数、桥墩和 桥台的形式、桥梁总体尺寸、各种主要构件的相互位置关系，以及各部分构 件的标高等情况，可作为施工时确定墩台位置、安装构件和控制标高的依据。
图10-10所示的桥位地质断面图主要 表达以下内容。
（1）水位。河流常水位为52.60 m， 设计水位为57.75 m。

图3.42 跨径50m后张结预应力混凝土T梁桥构造图
• 3.4 悬臂梁桥 • 3.4.1 悬臂梁桥的受力特点 • 3.4.2 悬臂梁桥的构造 • (1)钢筋混凝土悬臂梁桥 • (2)预应力混凝土悬臂梁桥 • (3)截面形式及配筋特点 • 3.4.3 牛腿构造
图3.43 恒载弯矩比较图
图3.44 钢筋混凝土悬臂梁桥的立面布置及主要尺寸
性能要求，多采用箱形截面。
• (2)预应力筋的布置
• 纵向预应力筋布置主要有明槽法和暗管法 两种。
图3.57 预应力混凝土T形刚构桥
图3.58 箱形梁横截面
图3.59 分离式箱形截面
图3.60 T构悬臂预应力筋布置示意图
• 3.6.3 构造示例
• 重庆长江大桥是一座带挂梁的预应力混凝土T形刚 构桥，最大跨径为174m。设计标准：桥宽21m， 其中行车道15m，两侧人行道各3m；设计荷载为 汽—20级，挂—100及载重1 471kN平板车验算， 人群荷载为3.43kN/m2。桥跨布置为86.5m＋4×
图3.48 预应力混凝土连续梁桥
图3.49 三跨连续梁惯矩对内力的影响
图3.50 典型截面形式（尺寸单位：cm）
图3.51 南京大桥南路高架匝道桥横断面（尺寸单位：cm）
图3.52 箱形截面形式
• 3.5.3 纵向断面布置
• (1）钢筋混凝土连续梁桥
• 跨径20m以内的连续梁桥可采用等截面形式， 30m及以上的连续梁桥可采用变截面形式。 梁的根部高度约为最大跨径的1/15，梁的跨 中高度可按构造选用，一般为最大跨径的 1/15～1/25。
图3.28 鱼腹形梁的构造布置
图3.29 截面特性
图3.30 预应力混凝土简支梁的应力状态

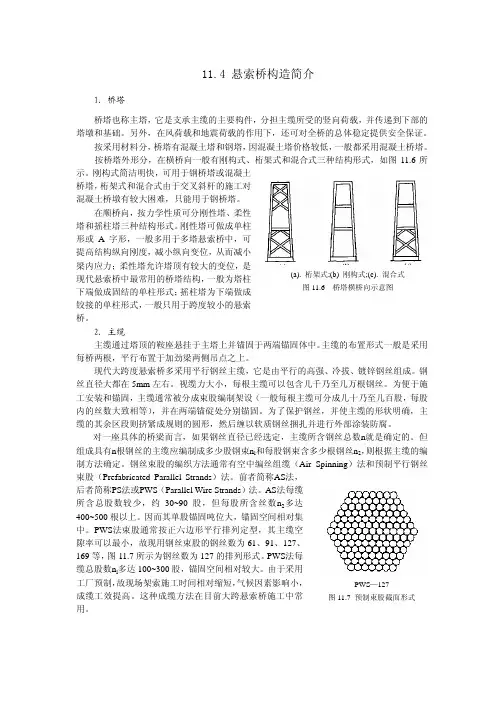

11.4 悬索桥构造简介1. 桥塔桥塔也称主塔，它是支承主缆的主要构件，分担主缆所受的竖向荷载，并传递到下部的塔墩和基础。

另外，在风荷载和地震荷载的作用下，还可对全桥的总体稳定提供安全保证。

按采用材料分，桥塔有混凝土塔和钢塔，因混凝土塔价格较低，一般都采用混凝土桥塔。

按桥塔外形分，在横桥向一般有刚构式、桁架式和混合式三种结构形式，如图11.6所示。

刚构式简洁明快，可用于钢桥塔或混凝土桥塔，桁架式和混合式由于交叉斜杆的施工对混凝土桥墩有较大困难，只能用于钢桥塔。

(a). 桁架式;(b) 刚构式;(c). 混合式 图11.6 桥塔横桥向示意图 在顺桥向，按力学性质可分刚性塔、柔性塔和摇柱塔三种结构形式。

刚性塔可做成单柱形或A 字形，一般多用于多塔悬索桥中，可提高结构纵向刚度，减小纵向变位，从而减小梁内应力；柔性塔允许塔顶有较大的变位，是现代悬索桥中最常用的桥塔结构，一般为塔柱下端做成固结的单柱形式；摇柱塔为下端做成铰接的单柱形式，一般只用于跨度较小的悬索桥。

2. 主缆主缆通过塔顶的鞍座悬挂于主塔上并锚固于两端锚固体中。

主缆的布置形式一般是采用每桥两根，平行布置于加劲梁两侧吊点之上。

现代大跨度悬索桥多采用平行钢丝主缆，它是由平行的高强、冷拔、镀锌钢丝组成。

钢丝直径大都在5mm 左右。

视缆力大小，每根主缆可以包含几千乃至几万根钢丝。

为便于施工安装和锚固，主缆通常被分成束股编制架设（一般每根主缆可分成几十乃至几百股，每股内的丝数大致相等），并在两端锚碇处分别锚固。

为了保护钢丝，并使主缆的形状明确，主缆的其余区段则挤紧成规则的圆形，然后缠以软质钢丝捆扎并进行外部涂装防腐。

对一座具体的桥梁而言，如果钢丝直径已经选定，主缆所含钢丝总数n 就是确定的。

但组成具有n 根钢丝的主缆应编制成多少股钢束n l 和每股钢束含多少根钢丝n 2，则根据主缆的编制方法确定。

钢丝束股的编织方法通常有空中编丝组缆（Air Spinning ）法和预制平行钢丝束股（Prefabricated Parallel Strands ）法。

•
钢锚固梁对称锚固
•
❖ 三、拉索的防护 Protection of Cables ❖ 1、钢丝防护 ❖ 镀锌、镀防锈脂、涂防锈底漆 ❖ 2、拉索防护 ❖ 涂料保护、卷带保护、套管保护、拉索外加塑料缠绕保
护层 ❖ 3、国内常用的方法 ❖ （1）热挤高密度聚乙烯套管防护（最常用） ❖ （2）高密度聚乙烯套管内灌注水泥浆防护 ❖ （3）环氧树脂形成玻璃钢外壳防护 ❖ （4）多层玻璃纤维缠绕，钢套管外防锈漆保护
销铰式（双股）
吊索与索夹的连结方式
•
6. 加劲梁
（1）作用：提供桥面系并防止桥面发生过大的挠 曲和扭曲变形。
（2）材料：多为钢结构 （3）形式： ❖ 钢桁梁（早期多用，美） ❖ 扁平钢箱梁（今多用，英） ❖ 钢板梁（早期个别中小跨径，今不用） （4）加劲梁桥面构件：钢筋砼桥面板（早期），
❖ 两跨悬索桥：只有一岸边跨地面较高或线路有平 面曲线进入
❖ 三跨悬索桥联袂布置：
•
3 桥塔
（1）作用：支承主缆，分担大缆所受的竖向力， 在风力和地震力作用下，对总体稳定提供保证。
（2）形式：横桥向：按桥塔外形分，一般有刚构 式、桁架式和混合式三种结构形式；顺桥向：按 力学性质可分刚性塔、柔性塔和摇柱塔三种结构 形式。
各类型桥梁各部位名称图解
•
•
•
桥梁的基本组成
•
•
梁式桥
梁式桥的组成
上部结构通过 支上座部与结墩台连接
构
•
简支梁 桥
锚 梁
伸臂梁 桥
悬
挂
臂
梁
连续桁架梁 桥。支承在 三个支点以 上的桥梁。
•
v 简支板桥与简支梁桥的构造
•
板❖ 建桥筑高度小；简单、制作、施工方便可工厂生产

桥梁工程图的内容1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。

桥位平面图、桥位地质断面图。

2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。

立面图、侧立面图。

3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。

详图、构件结构图。

4.设计说明，表示施工上要求的图纸。

一、识读桥梁工程图图11-1 桥梁各组成部分示意图桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。

如图11-2所示。

图11-2 桥梁的基本组成图11-3 桥梁上部结构概貌图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面（一）桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。

其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。

如图11-6所示，为某桥的桥位平面图。

图11-6 桥位平面图二、桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。

如图11-7所示。

图11-7 所示为某桥的总体布置图图11-8 桥位地质断面图三、桥梁的总体布置图桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。

它一般由立面图（或纵断面图）、平面图和剖面图组成。

四、构件结构图在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。

世界最高的桥
• 沿溪沟大桥位于黔江 区水田乡农桥村与正 阳镇之间，分左右两 幅，单幅全长560米， 其中主桥长310米，主 跨150米，桥面与谷底 垂直高度为280米。 • 结构：预应力混凝土 连续箱梁
世界第二高桥
• 法国米约大桥
世界第三高桥
• 重庆干溪沟一号桥 • 高263米
世界最长跨海大桥
内 容
桥梁的分类 桥梁工程的总体规划和设计要点 桥梁的结构形式 桥墩、桥台和桥梁基础 桥梁技术的发展方向
桥梁的结构形式 梁式桥
梁式桥的组成
上部结构通过 支座与墩台连接 上部结 构
概念：在竖向移动式 荷载作用下无水平反 力的结构体系。 类型：简支梁式、连 续梁式、悬臂梁式
受力特点：梁作为受弯构 件由梁跨两端支座（桥墩 或桥台）支撑着。
悬索桥受力示意
大贝尔特东桥
主缆施工
锚碇施工
施工特点
4、竣工 1、主塔施工 2、主缆 施工
3、桥面施工
日本明石海峡大桥
（世界最大跨度1991m）
主塔塔顶高度297.3m
大桥主缆、加劲梁施工
大桥的加劲钢箱梁 用了钢材90000吨。 这是架设钢箱梁的
江阴长江大桥（1999我国最大，世界第四，主跨
辐射形
竖琴形
扇形
辐射形 索型
竖琴形 索型
来宾红水河，位于广西红水河，是我国修建的第一座预应力混凝土铁 路斜拉桥。全长398ｍ，主跨48＋96＋48(ｍ），索型采用双塔竖琴型。
扇形 索型
型式多种多样
独 柱
世界上最高的桥梁——米约大桥（墩343m，桥高270m）
A型
武汉长江三桥 （白沙洲大桥主跨6990年。 拱圈由两条分离式矩形石肋和8条钢筋混凝土横系梁组成。

第二章桥面构造2-1 桥面组成与布置•1．双向车道布置•2．分车道布置•3．双层桥面布置•1．双向车道布置•2．分车道布置•3．双层桥面布置2-1 桥面组成与布置•1．双向车道布置•2．分车道布置•3．双层桥面布置2-2 桥面铺装及排水防水系统桥面构造•部分通常包括：桥面铺装、防水及排水设备、伸缩缝、人行道（安全带）、路缘石、栏杆（防撞墙）及灯柱，过桥管线、航灯指示；桥面的养护重要；•桥面铺装重量应尽量降低（二期恒载），铺装质量应使铺装层与桥面板紧密结合；白色路面（水泥混凝土）、黑色路面（下混凝土上为沥青、全沥青（下细上粗）、改性沥青、钢纤维混凝土、防水混凝土）、扩张金属网；•桥面横坡1.5~~3.0%;；•桥面排水，纵坡大于2%，桥长大于50米，12~15米设一个泄水管，坡度小于2%，6~8米一个，按不小于2~3cm2/m2桥面设过水面积；位置根据实际情况决定，可用金属泄水管（铸铁）、钢筋混凝土、塑料制品；•设置伸缩缝目的为梁体自由变形，释放因温度变化、混凝土收缩、徐变、车辆荷载等引起的桥面纵向变形；其由钢板及角钢、橡胶、固定锚筋或锚杆等；目前收缩缝问题较多应进一步研究可靠的方法，或减少缝的数量（桥面连续）；•人行道（一般〈100cm）、栏杆：根据桥梁位置从安全、美观考虑；桥面铺装及排防水设施类型：水泥混凝土沥青混凝土沥青表面处治泥结碎石混合型桥面铺装-2常用做法：•一层混凝土铺装，8~10厘米厚•一层砼+一层沥青，8+5厘米•防水混凝土铺装——抗裂性较好的砼桥面铺装-3桥面铺装与主梁的关系：•桥面铺装必须配筋•铺装层对主梁受力有一定帮助作用桥面铺装构造桥面铺装-钢筋网关于桥面横坡•桥面横坡一般1.5%~3%•做法：盖梁顶设横坡三角垫层结构设横坡桥面横坡示意图二、防水排水系统•防水层的类型①洒布薄层沥青或改性沥青，其上撒布一层砂，经碾压形成沥青涂胶下封层；②涂刷聚氨脂胶泥、环氧树脂、阳离子乳化沥青、氯丁胶乳等高分子聚合物涂胶；③铺装沥青或改性沥青防水卷材，以及浸渍沥青的无纺土工布等做法。
