公路桥梁各部位名称示意图完整版

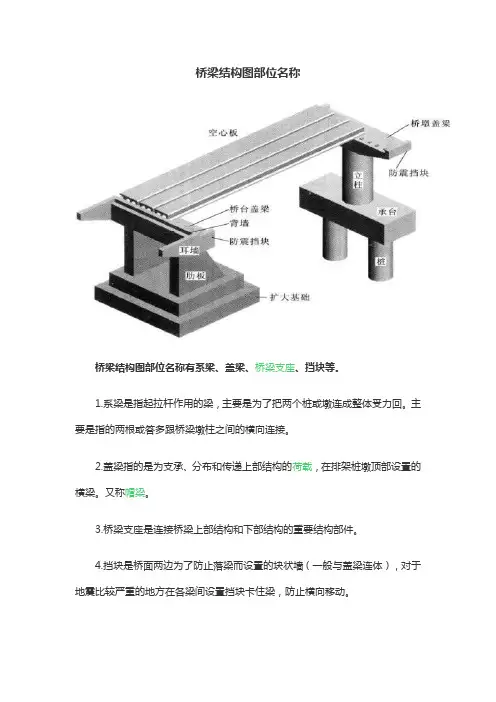

桥梁结构图部位名称
桥梁结构图部位名称有系梁、盖梁、桥梁支座、挡块等。

1.系梁是指起拉杆作用的梁，主要是为了把两个桩或墩连成整体受力回。

主要是指的两根或答多跟桥梁墩柱之间的横向连接。

2.盖梁指的是为支承、分布和传递上部结构的荷载，在排架桩墩顶部设置的横梁。

又称帽梁。

3.桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

4.挡块是桥面两边为了防止落梁而设置的块状墙（一般与盖梁连体），对于地震比较严重的地方在各梁间设置挡块卡住梁，防止横向移动。

（二）桥台与引道路堤的连接 1、桥台侧墙后端和悬臂梁桥的悬臂端 伸入桥头锥坡顶点以内的长度，均不应小 于75cm。 2、埋置式桥台和钢筋混凝土灌注式桥 台或排架式桥台，其锥坡坡度不陡于1： 1.5。 3、桥台的锥坡坡脚除埋置式桥台外， 不应超过桥台前缘。
二、附属工程 桥梁的附属工程包括调治构造物以及 与桥梁有关的构造物的防护加固。 调治构造物的作用，在于调节水流， 使水流均匀而顺畅地通过桥孔，保证墩台 与路堤稳定，防止冲毁桥位附近的农田。 调治构造物的类型很多，常见的有导 流堤、犁形堤、丁坝、顺坝和格坝。
二、横隔梁 横隔梁的作用 横隔梁起着联系各主梁、增强全桥整 体性的作用，保证作用在桥面上的车辆荷 载对主梁有良好的横向分配。 横隔梁一般按奇数设计，截面形式通 常做成肋板式截面，肋宽常用 0.12~0.20m。
三、桥面板及桥面系 1、桥面板（即行车道板）由各主梁的 翼板联接而成，从而形成行车平面。 2、桥面系包括行车道铺装、排水防水 设备、伸缩缝、人行道、缘石、栏杆和灯 柱等。 3、桥面铺装
一、桥墩 （一）重力式桥墩 适用于荷载较大的大、中型桥梁， 或流水及漂流物多的河流；盛产砂石料 地区的小桥，也常常采用这种桥墩。 其特点是利用自身的重量来平衡外 力，已达到自身的稳定。
（二）轻型桥墩 1、空心桥墩 这种桥墩在外形上与实体重力式桥墩 无大的差别，只是自重较实体重力式的轻。 2、混凝土薄壁桥墩 特点是圬工体积小，结构轻巧，比重 力式桥墩节约圬工量70%左右，且施工简 便，外形美观，过水性良好，故适用于地 基软弱的地区。
缺点是，当采用现浇混凝土时，需耗 费用于立模的木料和一定数量的钢筋。 3、柱式桥墩 结构特点是由分离的两根或多根立柱 （或桩柱）所组成，是公路桥梁中采用较 多的桥墩形式之一。 其外形美观，圬工体积少，而且重量较 轻。

设计一座桥梁要绘制许多图纸，包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置，采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚，与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图，包括河床断面、最高水位线、 常水位线和最低水位线，作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
设有水准点高。为159.600米)。 沿 以 在路曲序地比形不1前垂细线线编隔高曲:2形例、同进 直 短部 表 号四线线0相地 指 在 提部 ： 地 ，01方 路 线分 ： ，条 ， 上B3邻0形 北 地 供1M为分 物 采向 线 的.表；： 即当较 称 ，01两部 标 区 核63使： 状 用1的 的 端示在交路细 为 其条分 志 的 对路况 不右细部第丘角线的计字等： 或 方 依线，同侧实且1陵点转等曲头高坐位据3平通的在线字和编弯高线朝号线标和。面常比公设头平号时线，向水之网走图根例里百朝原，，就标上准间：向较据。桩米向地并要应高坡点的，以清地在中桩上区列标有数。。高也此晰形山间。方采出注一值差为来地起岭，百。用曲路条应为拼指表伏地每米1线线较标2接出:达变区隔 数m5表转粗 注图公0路化 采，值1。折的在0纸路0线程 用0每注的等计0。时所及度m写顺地的
水准点
桥位中主心要表示桥梁与路线连接的平面位 里置程，桩桥位中心里程桩，水准点，工程 钻孔，以及桥梁附近的地形、地物等， 作为桥梁设计和施工定位的依据。
桥梁与路线连 接的平面位置
地形、地物
主要表示河床 断面线（用粗实 线绘制），最高 水位、常水位、 最低水位，钻孔 位置、间距、孔 口标高和钻孔深 度，土壤的分层 （用细实线绘 制）、标高和各 土层的物理力学 桥位地质断面图主要用作设计性桥质梁等、。桥 墩、桥台和计算土石方工程量的依据。

概括地说，桥梁由四个基本部分组成，即上部结构(superstructure、下部结构(substructure、支座(bearing)和附属设施(accessory)。

图1-1-1为一座公路桥梁的概貌，从图中可见，涉及一般桥梁工程的几个主要名词解释如下：上部结构：是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上(无铰拱起拱线或刚架主梁底线以上)跨越桥孔的总称；当跨越幅度越大时，上部结构的构造也就越复杂，施工难度也相应增加。

下部结构；包括桥墩(pier)、桥台(abutment)和基础(foundation)。

/ L桥台上部结构, ； /锥形护坡昌桥墩基础图1-1-1梁式桥概貌桥墩和桥台：是支承上部结构并将其传来的恒载和车辆等活载再传至基础的结构物。

通常设置在桥两端的称为桥台，设置在桥中间部分的称为桥墩。

桥台除了上述作用外，还与路堤相衔接，并抵御路堤土压力，防止路堤填土的坍落。

单孔桥只有两端的桥台，而没有中间桥墩。

桥墩和桥台底部的奠基部分，称为基础，基础承担了从桥墩和桥台传来的全部荷载，这些荷载包括竖向荷载以及地震力、船舶撞击墩身等引起的水平荷载，由于基础往往深埋于水下地基中，在桥梁施工中是难度较大的一个部分，也是确保桥梁安全的关键之一。

支座：是设在墩(台)顶，用于支承上部结构的传力装置，它不仅要传递很大的荷载，并且要保证上部结构按设计要求能产生一定的变位。

基本附属设施：包括桥面系(bridge deck in g)、伸缩缝(expa nsion joi nt)、桥梁与路堤衔接处的桥头搭板(tran sition slab at bridge head 禾口锥形护坡 (coni cal slope) 等。

1。

道路、桥梁、涵洞、隧道工程图识图
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变ቤተ መጻሕፍቲ ባይዱ运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

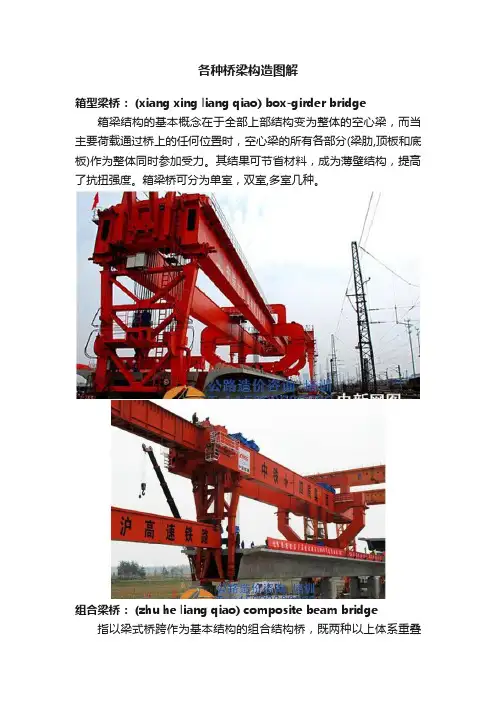

各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

•
钢锚固梁对称锚固
•
❖ 三、拉索的防护 Protection of Cables ❖ 1、钢丝防护 ❖ 镀锌、镀防锈脂、涂防锈底漆 ❖ 2、拉索防护 ❖ 涂料保护、卷带保护、套管保护、拉索外加塑料缠绕保
护层 ❖ 3、国内常用的方法 ❖ （1）热挤高密度聚乙烯套管防护（最常用） ❖ （2）高密度聚乙烯套管内灌注水泥浆防护 ❖ （3）环氧树脂形成玻璃钢外壳防护 ❖ （4）多层玻璃纤维缠绕，钢套管外防锈漆保护
销铰式（双股）
吊索与索夹的连结方式
•
6. 加劲梁
（1）作用：提供桥面系并防止桥面发生过大的挠 曲和扭曲变形。
（2）材料：多为钢结构 （3）形式： ❖ 钢桁梁（早期多用，美） ❖ 扁平钢箱梁（今多用，英） ❖ 钢板梁（早期个别中小跨径，今不用） （4）加劲梁桥面构件：钢筋砼桥面板（早期），
❖ 两跨悬索桥：只有一岸边跨地面较高或线路有平 面曲线进入
❖ 三跨悬索桥联袂布置：
•
3 桥塔
（1）作用：支承主缆，分担大缆所受的竖向力， 在风力和地震力作用下，对总体稳定提供保证。
（2）形式：横桥向：按桥塔外形分，一般有刚构 式、桁架式和混合式三种结构形式；顺桥向：按 力学性质可分刚性塔、柔性塔和摇柱塔三种结构 形式。
各类型桥梁各部位名称图解
•
•
•
桥梁的基本组成
•
•
梁式桥
梁式桥的组成
上部结构通过 支上座部与结墩台连接
构
•
简支梁 桥
锚 梁
伸臂梁 桥
悬
挂
臂
梁
连续桁架梁 桥。支承在 三个支点以 上的桥梁。
•
v 简支板桥与简支梁桥的构造
•
板❖ 建桥筑高度小；简单、制作、施工方便可工厂生产

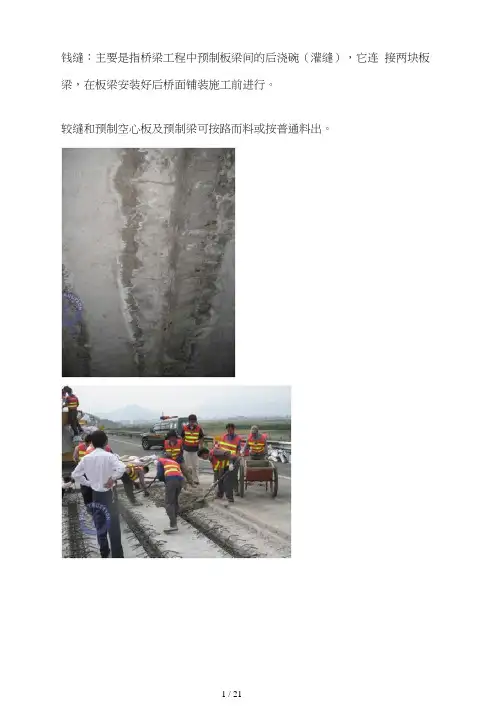

钱缝：主要是指桥梁工程中预制板梁间的后浇碗（灌缝），它连接两块板梁，在板梁安装好后桥面铺装施工前进行。

较缝和预制空心板及预制梁可按路而料或按普通料出。

1.2 / 212.桩基。

桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。

3. 系梁、承台。

系梁是连系立柱之间的小横梁，尺寸一般较盖梁及承台小；承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。

骤阅读4盖梁。

5支座垫石。

橡股支座箱梁。

梁桥重力式墩台桥梁位置从下到上：1、桩基2、承台3、墩柱4、盖梁5、支承垫石6、桥台7、桥梁板（分为：板梁、T型梁、箱形梁、现浇梁、悬浇梁等）向左转丨向右转向左转I向右转向左转丨向右转Y 向左转I向右转2、主要名称和尺寸•水位低水位 枯水季节河流的最低水位。

高水位一一洪峰季节河流的最髙水位。

设计水位一一按规定设计洪水频率算得的水位L«体护披Li-般桥台承台以上的部位为背墙，在背墙两侧呈倒三角形的为耳墙，就像是人的耳朵一样, 分布在两侧。

耳墙和背墙由于紧挨在一起的所以就连起来一块说了。

向左转丨向右转背墻用于防止桥端连接部分的沉降而采取的措施。

它搁置在桥台或悬臂梁板端部和填土之间，随着填土的沉降而能够转动。

车辆行驶时可起到缓冲作用，即使台背填土沉降也不至于产生凹凸不平。

系梁尺寸比较小，主要是为了把两个桩或墩连成整体受力。

围堰是指在水利工程建设中，为建造永久性水利设施，修建的临时性围护结构。

其作用是防止水和土进入建筑物的修建位置，以便在围堰内排水，开挖基坑，修筑建筑物。

一般主要用于水工建筑中，除作为正式建筑物的一部分外，围堰一般在用完后拆除。

围堰高度高于施工期内可能出现的最高水位。

为增加板的刚度，要在板的一侧增加一些小梁。

这样配筋后浇注的钢筋混凝土板，就叫做加肋板。

如果肋的条数多，则叫做密肋板。

因为在板的受拉一侧，小梁是凸出的，故叫做肋。

各种桥梁构造图解箱型梁桥： (xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥： (zhu he liang qiao) composite beam bridge 指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥： (kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥： (shi fu gong qiao) filled spandrel arch bridge 在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥： (wu jiao gong qiao) hingless arch bridge 如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥： (san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

2023/6/11
30
•
在画平面图的位置画出的是半平面及半
基顶平面，这是由两个半视图合成的视图：
对称轴线上方一半画的是桥台本身的平面图；
对称轴线下方一半画的是沿着基顶剖切得到
的水平剖面（剖视）图。由于剖切位置已经
明确，所以未再对剖切位置作标注。虽然基
础埋在地下，但仍画成了实线。半平面及半
基顶平面反映了台顶、台身、基础的平面形
• 桥台常依据台身的水平断面形状来取名， 除T形桥台外，常见的还有U形桥台、十字形桥 台、矩形桥台等。
2023/6/11
21
2023/6/11
22
道碴槽
2023/6/11
23
端墙与挡碴墙 连接部
2023/6/11
24
桥台的表达 表示一个桥台总是先画出它的总图，用以表示桥
台的整体形状、大小以及桥台与线路的相对位置关系。 除桥台总图外，还要用较大的比例画出台顶构造
2023/6/11
39
2x75 30
4:1
531 50
10 64 M7.5 20
50 220 20
M10 50 290 255
595
4:1 100
500 650
10 20 20
780
680
50
10 20 218 2020
860
278
304
278
2023/6/11
40
桥台图的阅读
阅读桥台图时应同时阅读桥台总 图和台顶构造图，并按从整体到局部的顺 序进行。首先要了解桥台的类型，它在线 路中的位置及与路基、地面、轨道的关系； 进而弄情各主体部分的形状、材料、尺寸 等；再进一步看懂台顶各部分的形状、构 造和细部尺寸。若要知道顶帽和道碴槽的 钢筋布置情况，还要再阅读这些部分的钢 筋布置图。

各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。

这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。

空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

桥梁图纸识读基础，必须掌握！识读桥梁工程图图11-1 桥梁各组成部分示意图桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。

如图11-2所示。

图11-2 桥梁的基本组成图11-3 桥梁上部结构概貌图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式 (a)装配式T形梁； (b)箱梁桥横截面桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。

其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。

如图11-6所示，为某桥的桥位平面图。

图11-6 桥位平面图桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。

如图11-7所示。

图11-7 所示为某桥的总体布置图图11-8 桥位地质断面图桥梁的总体布置图桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。

它一般由立面图（或纵断面图）、平面图和剖面图组成。

构件结构图在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。

1、桥台结构图桥台属于桥梁的下部结构，主要是支承上部的板梁，并承受路堤填土的水平推力。

如图11-9所示。

图11-9 桥台结构图及立体示意图2、桥墩构造图桥墩和桥台一样同属桥梁的下部结构，其作用是将相邻两孔的桥跨连接起来，如图11-10所示为该桥所用的轻型钢筋混凝土薄壁桥墩，该桥墩由墩帽及挡块、支座垫石、墩身、承台、桩基等组成。
