桥梁的基本结构

桥梁的一些基础知识：桥梁基本构造认识桥梁是连接两个地理位置的建筑结构，通常用于跨越河流、峡谷、公路等障碍物。

作为人类工程学的杰作之一，桥梁在交通运输和城市发展中起着重要的作用。

本文将介绍一些与桥梁有关的基础知识，包括桥梁的基本构造和相关的认识。

桥梁的基本构造桥梁的结构设计根据所需跨越的障碍物类型和地形条件而有所不同。

然而，在桥梁设计中，有一些基本的构造常用于多种桥梁类型。

1. 支撑结构：支撑结构是桥梁的基础，用于支持桥梁的负荷并将其传递到支撑点上。

常见的支撑结构包括桩基、墩台和骨架结构等。

桩基通过将桥梁的负荷传递到地下的岩石或土壤来支撑桥梁。

墩台是建立在支撑点上的承重结构，用于分散桥梁的负荷。

骨架结构包括梁、拱和悬索等用于支持桥梁的主要荷载的元素。

2. 桥面系：桥面系是桥梁上供车辆和行人通行的部分，通常由桥面板、路基和护栏等组成。

桥面板是承载车辆荷载的关键部分，可以使用钢板、混凝土板或木质板材等材料制成。

路基是桥面板下方的支撑层，用于分散荷载并保持桥梁的稳定。

护栏是用于保护行人和车辆的安全的栏杆系统。

3. 桥墩和桥台：桥墩和桥台是支撑结构的一部分，用于将桥梁的负荷分散到地面。

桥墩是建立在河床或地面上的垂直支撑元素，通常具有圆柱、方柱或桩状的形态。

桥台是建立在桥墩之间的水平支撑结构，支撑梁或拱的端部。

这些结构的形状和尺寸根据桥梁的需求而变化。

4. 桥梁框架：桥梁框架是支撑桥面系的结构，通常由梁、柱和横梁等构成。

它们通过相互连接来承受并分散荷载。

梁是最常用的桥梁框架结构，可分为简支梁、连续梁和悬臂梁等类型。

桥梁的相关认识除了基本构造，桥梁还有一些相关的认识，这些知识有助于我们更好地理解和欣赏桥梁的功能和设计。

1. 桥梁的分类：桥梁可以根据结构类型、材料、跨度及用途进行分类。

常见的桥梁类型包括梁桥、拱桥、斜拉桥、悬索桥和索门桥等。

它们各自具有不同的设计和工程特点。

2. 桥梁的设计考虑因素：桥梁的设计需要考虑多种因素，包括地理条件、负荷要求、风速、地震力、交通流量和环境影响等。

桥梁的组成与分类一、桥梁的基本组成桥梁由五个“大部件”与五个“小部件”组成。

所谓五个大部件，是指桥梁承受汽车重量或起其他作用的桥跨上部结构与下部结构，它们是桥梁结构安全性的保证。

1.五个大部件（1）桥跨结构（或称桥孔结构、上部结构）。

桥跨结构是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

（2）支座系统。

支座系统的作用是支承上部结构并传递荷载于桥梁墩台上，应保证上部结构具备在荷载、温度变化或其他因素作用下所预计的位移功能。

（3）桥墩。

桥墩是在河中或岸上支承两侧桥跨上部结构的建筑物。

（4）桥台。

桥台位于桥的两端，一侧与路堤相接，并防止路堤滑塌，为保护桥台和路堤填土，桥台两侧常做一些防护工程；另一侧则支承桥跨上部结构的端部。

（5）墩台基础。

墩台基础是保证墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

桥跨结构和支座系统是桥跨上部结构，桥墩、桥台和墩台基础为桥跨下部结构。

2.五个小部件五个小部件均为直接与桥梁服务功能有关的部件，过去总称为桥面构造，在桥梁设计中往往得不到足够的重视，因而使桥梁服务质量低下，外观粗糙。

在现代化工业快速发展的基础上，人类的文明水平也极大提高，人们对桥梁行车的舒适性和结构物的观赏要求越来越高，因而桥梁设计中也越来越重视五个小部件。

五个小部件具体如下。

（1）桥面铺装（或称行车道铺装）。

桥面铺装的平整性好、耐磨性好、不翘曲、不渗水是保证行车平稳的关键，特别在钢箱梁上铺设沥青路面的技术要求很高。

（2）排水防水系统。

桥面的排水防水系统应迅速地排除桥面上的积水，并使渗水可能性降至最低限度。

此外，城市桥梁防水系统应保证桥下无滴水和结构上无漏水现象。

（3）栏杆（或称防撞栏杆）。

桥的栏杆既是保证安全的构造措施，又是有利于观赏的装饰件。

（4）伸缩缝。

伸缩缝位于桥跨上部结构之间，或在桥跨上部结构与桥台端墙之间，以满足结构在各种因素作用下的变位需求。

简述桥梁的组成和分类桥梁是连接两个分离地点的结构，通常跨越河流、道路、铁路等障碍物。

桥梁由多个组成部分构成，主要包括以下几个方面：1.上部结构：上部结构是桥梁的主要承载部分，包括桥面、梁、梁座和支座等。

桥面是供车辆和行人通行的平台，可以是钢筋混凝土、钢板、木材等材料制成。

梁是承受荷载并将荷载传递到桥墩或支座的主要构件。

梁座和支座用于支撑和固定梁的位置，以及吸收和传递荷载到桥墩或地基上。

2.下部结构：下部结构包括桥墩、墩台和桥基等。

桥墩是起支撑和传递荷载作用的立柱状结构，通常由钢筋混凝土或石材建造。

墩台是桥墩之间的水平横梁，用于支撑桥梁的上部结构。

桥基是桥墩和墩台的基础部分，通常是混凝土基础或钻孔灌注桩等形式。

3.过渡部分：过渡部分连接上部结构和下部结构，包括桥墩头部的横梁、支座和伸缩缝等。

桥墩头部的横梁用于将荷载从上部结构传递到桥墩上。

支座位于梁座和桥墩之间，用于减震和调整桥梁的水平和垂直位移。

伸缩缝允许桥梁在温度变化和结构变形时发生伸缩，以减少应力和损坏。

根据桥梁的结构特点和用途，桥梁可以分为多种不同的分类，以下是常见的桥梁分类：1.按结构形式分类：-梁桥：由梁构成，包括简支梁桥、连续梁桥等。

-拱桥：由拱构成，包括石拱桥、钢拱桥等。

-斜拉桥：通过斜拉索支撑梁桥，如斜拉索桥、索塔桥等。

-悬索桥：通过悬挂在主塔上的主索支撑梁桥，如斜拉桥、斜拉索桥等。

-钢桁架桥：由钢桁架构成，如钢桁架桥、吊桥等。

2.按材料分类：-钢桥：主要由钢材构成的桥梁，如钢梁桥、钢拱桥等。

-混凝土桥：主要由钢筋混凝土构成的桥梁，如梁板桥、箱梁桥等。

-木桥：主要由木材构成的桥梁，如木梁桥、木拱桥等。

3.按用途分类：-公路桥：用于道路交通的桥梁，如高速公路桥、城市道路桥等。

-铁路桥：用于铁路交通的桥梁，如铁路梁桥、铁路拱桥等。

-步行桥：供行人通行的桥梁，如人行天桥、人行悬索桥等。

-公园桥：用于连接公园内部景点的桥梁，如园林小桥、亭桥等。

一、桥梁的组成分类(一)桥梁的基本组成部分1．上部结构(也称桥跨结构)一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。

2．下部结构下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

(二)桥梁的分类(1)根据桥梁主跨结构所用材料划分。

(2)根据桥梁所跨越的障碍物划分。

（3）根据桥梁的用途划分。

（4）根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥(L≥500m或Lo≥100m)大桥(L≥100m，Lo≥40m)中桥(100m>L>30或40m>Lo>20m)小桥(30m>L>8m或20m>Lo>≥5m)(5)根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。

(6)根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。

例题、大桥跨径总长L和单孔跨径Lo为[ ]A、L≥500m或Lo≥lOOmB、L≥100m，Lo≥40mC、lOOm>L>30或40m>Lo>20mD、30m>L>8m或20m>Lo>≥5m答案；B二、桥梁上部结构(一)桥面构造1．桥面铺装及排水、防水系统(1)桥面铺装。

桥面铺装即行车道铺装，亦称桥面保护层。

桥面铺装的形式有：1)水泥混凝土或沥青混凝土铺装。

2)防水混凝土铺装。

(2)桥面纵横坡。

桥面的纵坡，一般都做成双向纵坡。

(3)桥面排水和防水设施。

1)桥面排水。

在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。

当桥面纵坡大于2％而桥长大于50m时，每隔12-15m设置一个；桥面纵坡小于2％时，一般顺桥长方向每隔6-8m设置一个。

2)防水层。

桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施(泄水管)排出。

桥面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；截面横向两侧，则应伸过缘石底面从人行道与缘石砌缝里向上叠起lOOmm。

精心整理第一篇桥梁的基本组成：1) 上部结构：在线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称。

2) 下部结构：包括桥墩、桥台和基础。

3) 支座：设置在墩顶，用于支撑上部结构的传力装置。

4) 附属设施：包括桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板和锥形护坡。

桥梁的分类：1)2)3) 4)5) 1) 2) 3) 4) 经济5) 美观6) 1) 2) 础的埋置深度等。

3) 横断面设计：主要取决于桥面的宽度和不同桥跨结构横截面的形式。

桥面宽度决定于行车和行人的需要，为保证桥梁的服务水平，桥面宽度应当与所在路线的路基宽度一致。

桥梁设计的程序：1) 预可阶段2) 工可阶段3) 初步设计4) 技术设计5)施工图设计桥梁设计方案比选和确定的步骤：1)明确各种高程的要求2)桥梁分孔和初拟桥型方案草图3)方案初筛4)详绘桥形方案5)编制估算或概算6)方案选定和文件汇总桥梁上的作用1)2)这些1)2)1)2)3)桥面伸缩装置的类型：U形锌铁皮伸缩装置，跨搭钢板式伸缩装置，橡胶伸缩装置等，目前多用橡胶伸缩装置。

桥梁的变形量大小：主要考虑以伸缩装置安装时的温度为基准，由温度变化引起的伸缩量和混凝土徐变、干燥收缩所引起的伸缩量作为基本伸缩量。

第二篇：梁式桥常用的截面形式：1)板桥：是最简单的构造形式，施工方便2)肋梁桥：是在板桥截面的基础上，将梁下缘受拉区混凝土很大程度的挖空，从而显着减轻了结构自重，跨越能力得到提高3)箱型截面：提供了能承受正负弯矩的足够的混凝土受压区，抗弯、抗扭能力强，因而更适用于较大跨径的悬臂式梁桥和连续体系梁桥。

梁式桥按静力体系可分为：简支梁桥，连续梁桥，悬臂梁桥1)简支梁桥a)整体式简支板桥：L≤8m，桥面宽度一般大于跨径，桥面板呈双向受力状态，当桥面板宽较大时，除配置纵向受力钢筋外，还需计算配置板的横向受力钢筋，且自由边需加密。

b)装配式简支板桥：L≤20m，横截面形式主要有实心板和空心板。

桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分1.上部结构（桥跨结构）.一般包括桥面构造(行车道、人行道、栏杆等）、桥梁跨越部分的承载结构和桥梁支座.2。

下部结构.是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

⑴桥墩.是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。

⑵桥台。

是位于桥梁两端与路基相连并支承上部结构的构造物.⑶墩台基础.是桥梁墩台底部与地基相接触的结构部分。

㈡桥梁的分类⑴根据桥梁主跨结构所用材料,划分为木桥、圬工桥(包括砖、石、混凝土桥）、钢筋混凝土桥、预应力混凝土桥和钢桥。

⑵根据桥梁所跨越的障碍物,划分为跨河桥、跨海峡桥、立交桥(包括跨线桥）、高架桥等。

⑶根据桥梁的用途，划分为公路桥、铁路桥、公铁两用桥、人行桥、运水桥、农桥以及管道桥等。

⑷根据桥梁跨径总长L和单孔跨径L0不同，分为特大桥（L≥500m或L0≥l00m)大桥（L≥100m,L0≥40m）；中桥（l00m〉L〉30或40m〉L0>20m）；小桥（30m≥L≥8m或20m>L0>≥5m）⑸根据桥面在桥跨结构中的位置,分为上承式、中承式和下承式桥。

⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥.二、桥梁上部结构㈠桥面构造1。

桥面铺装及排水、防水系统⑴桥面铺装。

即行车道铺装，亦称桥面保护层。

桥面铺装的形式有:1)水泥混凝土或沥青混凝土铺装。

装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。

2）防水混凝土铺装。

在需要防水的桥梁上,当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直接承受车轮荷载。

但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm的沥青表面作磨耗层。

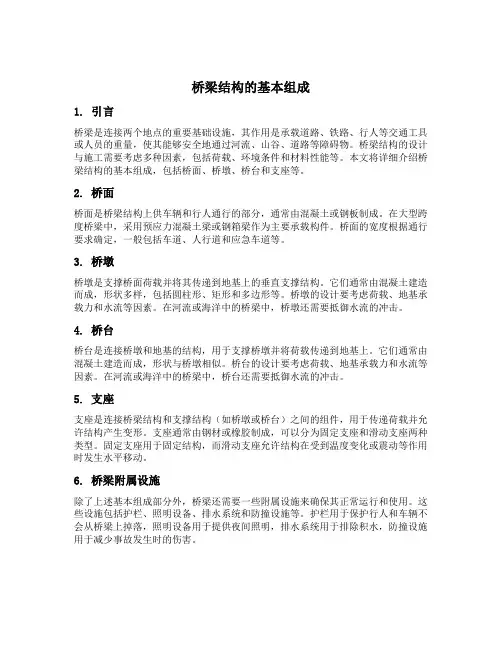

桥梁结构的基本组成1. 引言桥梁是连接两个地点的重要基础设施，其作用是承载道路、铁路、行人等交通工具或人员的重量，使其能够安全地通过河流、山谷、道路等障碍物。

桥梁结构的设计与施工需要考虑多种因素，包括荷载、环境条件和材料性能等。

本文将详细介绍桥梁结构的基本组成，包括桥面、桥墩、桥台和支座等。

2. 桥面桥面是桥梁结构上供车辆和行人通行的部分，通常由混凝土或钢板制成。

在大型跨度桥梁中，采用预应力混凝土梁或钢箱梁作为主要承载构件。

桥面的宽度根据通行要求确定，一般包括车道、人行道和应急车道等。

3. 桥墩桥墩是支撑桥面荷载并将其传递到地基上的垂直支撑结构。

它们通常由混凝土建造而成，形状多样，包括圆柱形、矩形和多边形等。

桥墩的设计要考虑荷载、地基承载力和水流等因素。

在河流或海洋中的桥梁中，桥墩还需要抵御水流的冲击。

4. 桥台桥台是连接桥墩和地基的结构，用于支撑桥墩并将荷载传递到地基上。

它们通常由混凝土建造而成，形状与桥墩相似。

桥台的设计要考虑荷载、地基承载力和水流等因素。

在河流或海洋中的桥梁中，桥台还需要抵御水流的冲击。

5. 支座支座是连接桥梁结构和支撑结构（如桥墩或桥台）之间的组件，用于传递荷载并允许结构产生变形。

支座通常由钢材或橡胶制成，可以分为固定支座和滑动支座两种类型。

固定支座用于固定结构，而滑动支座允许结构在受到温度变化或震动等作用时发生水平移动。

6. 桥梁附属设施除了上述基本组成部分外，桥梁还需要一些附属设施来确保其正常运行和使用。

这些设施包括护栏、照明设备、排水系统和防撞设施等。

护栏用于保护行人和车辆不会从桥梁上掉落，照明设备用于提供夜间照明，排水系统用于排除积水，防撞设施用于减少事故发生时的伤害。

7. 结论桥梁结构的基本组成包括桥面、桥墩、桥台和支座等。

这些组成部分共同作用，使得桥梁能够承载荷载并安全地连接两个地点。

桥梁还需要一些附属设施来确保其正常运行和使用。

对于每个组成部分的设计和选择都需要考虑多种因素，以确保桥梁的结构安全可靠，并满足交通需求。

【桥梁的基本组成】：上部结构，下部结构，支座附属设施。

【上部结构】是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称。

【下部结构】包括：桥墩桥台基础。

【桥梁的基本附属设施】：桥面系，伸缩缝，桥梁与路堤衔接处的桥头搭板和锥形护坡。

【净跨径】：对于设支座的桥梁，为相邻两墩，台身顶内缘之间的水平净矩，不设支座的桥梁为上下部结构相交处内缘间的水平净距。

【总跨径】：是多孔桥梁中各孔净跨径的总和，反映了桥下宣泄洪水的能力，【计算跨径】对于设支座的桥梁，为相邻支座中心的水平距离，不设支座的桥梁为上下部结构的相交面之中心间的水平距离。

【标准跨径】对于梁式桥板式桥以两桥墩中线之间桥中心线长或桥墩中线与桥台台背前缘线之间桥中心线为准，拱式桥涵洞以净跨径为准。

【桥梁全长】：对有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台，桥面系行车道长度。

【桥梁净空】：是为满足通航的需要和保证桥梁安全，而对上部结构底缘以下规定的空间界限。

【桥梁建筑高度】上部结构底缘至桥面顶面的距离，线路定线中所确定的桥面高程，与通航净空界限顶部高程之差，称为容许建筑高度。

【桥面的平面设计】桥梁的设计首先要确定桥位，按照规定，小桥涵洞的位置与线性一般复合路线的总走向，为满足水纹线路弯道等要求，可设计斜桥和弯桥，对于公路上特大桥，大中桥桥位，原则上应服从路线走向，桥路综合考虑，尽量选择在河道顺直，水流稳定，地质良好的河段上。

【桥梁纵断面设计】包括确定桥梁的总跨径，桥梁的分孔，桥道的高程，桥上和桥头引道的纵坡以及基础的埋置深度。

【桥梁横断面设计】:主要取决于桥面的宽度和不同桥垮结构横截面的形式，桥面宽度决定于，行车和行人的交通需要。

为保证桥梁的服务水平，桥面宽度应当与所在路线的路基宽度保持一致。

【永久作用】:是指结构在使用期间其量值不随时间变化或其变化值与平均值相比，可以忽略不计的作用，包括结构重力，预加应力，土的重力，土层压力，混凝土收缩徐变作用，水的浮力和基础变位作用七种。
