桥梁上部结构施工(图文结合) ppt
- 格式：ppt
- 大小：3.20 MB
- 文档页数：45
下载文档原格式
合集下载
2024版桥梁施工ppt全新
2024桥梁施工ppt全新
2024/1/27
1
目录
• 桥梁施工概述 • 桥梁基础工程施工 • 桥梁上部结构施工 • 桥梁下部结构施工 • 桥梁施工质量控制与验收标准
2024/1/27
2
目录
• 桥梁施工安全管理与环境保护 • 总结与展望
2024/1/27
3
01
桥梁施工概述
2024/1/27
4
桥梁定义与分类
附属设施类型
桥梁附属设施包括伸缩缝、排水系统、防护设施等。
安装准备
在安装前应对附属设施进行检查和验收，确保其质量和性能符合要求。同时，准备好相应的安装工具和材料。
2024/1/27
安装与调试
按照设计要求，将附属设施安装在正确的位置，并进行调试和检测，确保其功能正常。在安装过程中，应注 意防止设施受到损伤或污染。同时，对于需要调试的设施，应按照调试方案进行操作，确保调试结果符合设 计要求。
02
工程技术挑战
03
安全保障
桥梁施工涉及复杂的工程技术和 管理问题，需要专业的设计和施
工团队来完成。
桥梁作为重要的交通设施，其施 工质量直接关系到人民群众的生
命财产安全。
6
桥梁施工方法简介
现场浇筑法
在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
2024/1/27
预制安装法
在预制场（厂）或桥位处的预制平台上进行梁的预制工作，然后采用一定的架设方法进行安 装。整体就位法（包括纵横向浮吊、扒杆和自行式吊车）和节段施工法（用临时支承组装成 桥体整体后再就位）。
触电等。
2024/1/27
02
采用科学的风险评估方法，对 辨识出的危险源进行定量或定
2024/1/27
1
目录
• 桥梁施工概述 • 桥梁基础工程施工 • 桥梁上部结构施工 • 桥梁下部结构施工 • 桥梁施工质量控制与验收标准
2024/1/27
2
目录
• 桥梁施工安全管理与环境保护 • 总结与展望
2024/1/27
3
01
桥梁施工概述
2024/1/27
4
桥梁定义与分类
附属设施类型
桥梁附属设施包括伸缩缝、排水系统、防护设施等。
安装准备
在安装前应对附属设施进行检查和验收，确保其质量和性能符合要求。同时，准备好相应的安装工具和材料。
2024/1/27
安装与调试
按照设计要求，将附属设施安装在正确的位置，并进行调试和检测，确保其功能正常。在安装过程中，应注 意防止设施受到损伤或污染。同时，对于需要调试的设施，应按照调试方案进行操作，确保调试结果符合设 计要求。
02
工程技术挑战
03
安全保障
桥梁施工涉及复杂的工程技术和 管理问题，需要专业的设计和施
工团队来完成。
桥梁作为重要的交通设施，其施 工质量直接关系到人民群众的生
命财产安全。
6
桥梁施工方法简介
现场浇筑法
在桥位处搭设支架，在支架上浇筑桥体混凝土，达到强度后拆除模板、支架。
2024/1/27
预制安装法
在预制场（厂）或桥位处的预制平台上进行梁的预制工作，然后采用一定的架设方法进行安 装。整体就位法（包括纵横向浮吊、扒杆和自行式吊车）和节段施工法（用临时支承组装成 桥体整体后再就位）。
触电等。
2024/1/27
02
采用科学的风险评估方法，对 辨识出的危险源进行定量或定
桥梁结构构造图
（二）桥台与引道路堤的连接 1、桥台侧墙后端和悬臂梁桥的悬臂端 伸入桥头锥坡顶点以内的长度，均不应小 于75cm。 2、埋置式桥台和钢筋混凝土灌注式桥 台或排架式桥台，其锥坡坡度不陡于1： 1.5。 3、桥台的锥坡坡脚除埋置式桥台外， 不应超过桥台前缘。
二、附属工程 桥梁的附属工程包括调治构造物以及 与桥梁有关的构造物的防护加固。 调治构造物的作用，在于调节水流， 使水流均匀而顺畅地通过桥孔，保证墩台 与路堤稳定，防止冲毁桥位附近的农田。 调治构造物的类型很多，常见的有导 流堤、犁形堤、丁坝、顺坝和格坝。
二、横隔梁 横隔梁的作用 横隔梁起着联系各主梁、增强全桥整 体性的作用，保证作用在桥面上的车辆荷 载对主梁有良好的横向分配。 横隔梁一般按奇数设计，截面形式通 常做成肋板式截面，肋宽常用 0.12~0.20m。
三、桥面板及桥面系 1、桥面板（即行车道板）由各主梁的 翼板联接而成，从而形成行车平面。 2、桥面系包括行车道铺装、排水防水 设备、伸缩缝、人行道、缘石、栏杆和灯 柱等。 3、桥面铺装
一、桥墩 （一）重力式桥墩 适用于荷载较大的大、中型桥梁， 或流水及漂流物多的河流；盛产砂石料 地区的小桥，也常常采用这种桥墩。 其特点是利用自身的重量来平衡外 力，已达到自身的稳定。
（二）轻型桥墩 1、空心桥墩 这种桥墩在外形上与实体重力式桥墩 无大的差别，只是自重较实体重力式的轻。 2、混凝土薄壁桥墩 特点是圬工体积小，结构轻巧，比重 力式桥墩节约圬工量70%左右，且施工简 便，外形美观，过水性良好，故适用于地 基软弱的地区。
缺点是，当采用现浇混凝土时，需耗 费用于立模的木料和一定数量的钢筋。 3、柱式桥墩 结构特点是由分离的两根或多根立柱 （或桩柱）所组成，是公路桥梁中采用较 多的桥墩形式之一。 其外形美观，圬工体积少，而且重量较 轻。
《桥梁上部结构施工》课件
《桥梁上部结构施工》 PPT课件
欢迎来到《桥梁上部结构施工》这个PPT课件，本课件将向您介绍桥梁上部结 构的施工过程、质量验收和安全注意事项等重要内容。
桥梁上部结构简介
上部结构定义
桥梁上部结构是指桥梁承载车辆和行人荷载的部分，通常由梁、板、桁架等构件组成。
上部结构组成
上部结构通常由主梁、底座、支座、墩台、桥面板等组成，各部分协同工作以保证桥梁的稳 定和安全。
在施工过程中，采取各种安全措施，如安装安全网、设置警示标志等，保障作业人员的 安全。
2 作业人员个人安全
培训施工人员，提高他们的安全意识，让他们熟悉工作环境，并督促他们正确使用个人 防护装备。
集锦案例
成功施工案例分析
通过分析成功的桥梁施工案例，总结出成功施工的 关键要素和经验教训。
失败案例分析
分析失败的桥梁施工案例，找出造成失败的原因和 教训，以避免类似的错误。
3 设备准备
准备好必要的施工设备， 如吊车、振捣机等，确保 施工进程的高效和安全。
上部结构施工流程
1
钢筋加工和预埋件安装
2
对已经搭建好的模板进行钢筋加工和预
埋件安装，确保上部结构的稳固性。
3
结构间连接和修整
4
连接不同构件之间的接缝，进行修整， 以确保桥梁结构的整体完整性和美观。
模板架设
在施工现场搭建模板，为后续的钢筋加 工和混凝土浇注提供施工平台。
混凝土浇注
对模板中的钢筋进行混凝土浇注，逐 施工后的质量验收
通过对已施工完成的上部结构进行全面检查和测试，确保其满足设计和施工标准。
2 检查项目
验收项目包括结构强度、外观质量、防水、抗震等方面，以确保桥梁的使用寿命和安全 性。
欢迎来到《桥梁上部结构施工》这个PPT课件，本课件将向您介绍桥梁上部结 构的施工过程、质量验收和安全注意事项等重要内容。
桥梁上部结构简介
上部结构定义
桥梁上部结构是指桥梁承载车辆和行人荷载的部分，通常由梁、板、桁架等构件组成。
上部结构组成
上部结构通常由主梁、底座、支座、墩台、桥面板等组成，各部分协同工作以保证桥梁的稳 定和安全。
在施工过程中，采取各种安全措施，如安装安全网、设置警示标志等，保障作业人员的 安全。
2 作业人员个人安全
培训施工人员，提高他们的安全意识，让他们熟悉工作环境，并督促他们正确使用个人 防护装备。
集锦案例
成功施工案例分析
通过分析成功的桥梁施工案例，总结出成功施工的 关键要素和经验教训。
失败案例分析
分析失败的桥梁施工案例，找出造成失败的原因和 教训，以避免类似的错误。
3 设备准备
准备好必要的施工设备， 如吊车、振捣机等，确保 施工进程的高效和安全。
上部结构施工流程
1
钢筋加工和预埋件安装
2
对已经搭建好的模板进行钢筋加工和预
埋件安装，确保上部结构的稳固性。
3
结构间连接和修整
4
连接不同构件之间的接缝，进行修整， 以确保桥梁结构的整体完整性和美观。
模板架设
在施工现场搭建模板，为后续的钢筋加 工和混凝土浇注提供施工平台。
混凝土浇注
对模板中的钢筋进行混凝土浇注，逐 施工后的质量验收
通过对已施工完成的上部结构进行全面检查和测试，确保其满足设计和施工标准。
2 检查项目
验收项目包括结构强度、外观质量、防水、抗震等方面，以确保桥梁的使用寿命和安全 性。
桥梁施工技术ppt课件
国内使用的橡胶以氯丁橡胶为主，也可采用天然橡胶。氯丁橡胶的使 用温度不低于-25℃，天然橡胶不低于-40℃。
橡胶的硬度、压缩弹性模量E、剪切弹性模量G、容许压应力[σ]容许 剪切角的正切[tanγ]等，应按桥梁的使用级别按现行《铁桥规》或《公 桥规》的有关规定取用。
根据试验分析，橡胶压缩弹性模量、容许压应力和容许剪切角的值， 均与支座的形状系数有关。形状系数S为加劲板式橡胶支座的承压面积 与自由表面积之比，即
以上各式铸钢支座能较好地适应不同跨度桥梁的要求。但钢支座构 造复杂，用钢量大，大型辊轴支座可高达数米。当弧面半径很大时，若 积有污垢，就转动不灵，需要定期养护。目前公路桥梁已较少采用铸钢 支座，铁路桥梁也开始使用其它类型支座，如橡胶支座。
图6-6 铸钢支座类型示意图
(2)特种钢支座
特种钢支座主要采用以下几种形式:
位移量的计算要考虑各种可能出现的工况。 （1）对温差产生的位移 要有足够的估计。 （2）桥梁的挠曲、基础的不均匀沉降都会产生纵 向位移，对于高桥墩，墩顶位移可通过活动支座 上的挡块加以限制，它能使基底反力变化，并且阻 止不均匀沉降； （3）由于一些不可估计的因素，通常计算的位移 量宜乘以1.3左右的安全系数 。
(3)摇轴支座
跨度大于20m左右的梁，固定支座就得改用图6-5(c)或(d)左边的 式样，将下摆加高，做成类似钢轨的截面形式，两侧用肋加强。这样， 下摆底部可以其有较大的面积，摆身有足够的刚性，可将较大的支承 反力均匀分布于墩台顶垫石面上。活动支座应采用图6-5(c)右边所示 的摇轴支座，或图6-5(d)右边所示的辊轴支座。摇轴支座由上摆、底 板和两者之间的辊子组成。将圆辊多余部分削去成为扇形，就是所谓 摇轴。摇轴支座能很理想地满足活动支座的各项要求。如果摇轴的直 径可以任意加大它的承载能力从理论上讲是没有限制的。但支承反力 愈大，相应要求辊子(摇轴)的直径也愈大,这就使支座高度变得很大。
工程制图 桥梁上部结构施工图
3 Φ16 104
8
8.32
13.10
4 Φ12 253 364 920.92 817.78
5 Φ12 276 44 121.44 107.84
6 φ8
190 182 345.80 136.59
7 φ8
236 22 51.92 20.51
8 Φ12 151 182 274.82 244.04
9 Φ12 195 22 42.90 38.10
6号钢筋与1号受拉钢筋在 空心板的下侧绑扎在一起， 固定1号钢筋的位置。数 量为（181+1）=182根
7号钢筋与6号钢筋作用 相同。在板端与1号受 拉钢筋在空心板的下 侧绑扎在一起，固定1 号钢筋的位置。数量 为2×11=22根
8号钢筋与6号钢筋作用相 同，与空心板上侧1号受 拉钢筋、2号受压钢筋绑 扎在一起，固定1、2号钢 筋的位置。数量为 （181+1）=182根
11 φ8
219 24 52.56
12 φ8
182 36 65.52
13 φ8
26 128 33.28
14 φ6
81 380 307.80
15 φ6
226 44 99.44
16 φ6
104 80 83.20
17 Φ20 246
4
9.84
18 Φ20 151
4
6.04
19 φ8 212.4 20 42.48

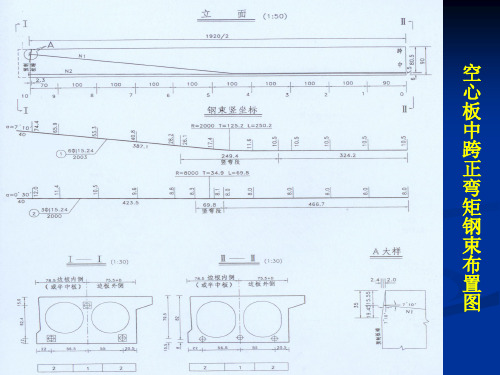

空 心 板 中 跨 正 弯 矩 钢 束 布 置 图
分析：从图中Ⅰ-Ⅰ、Ⅱ-Ⅱ截面可以看出，N1钢束每板为 1根， N2钢束每板为2根。
N1
N2
N2
N2
N1 N2
本桥为7-20m连续梁桥，共5个中跨，每跨7片空心板， 其中2片边板，5片中板。
《桥梁上部施工技术》(满洪高)ppt 2悬索桥的构造+3悬索桥的施工特点与施工控制
6、 猫道面层从塔顶向跨中、锚碇方向铺设，并且上、下游两幅猫道要 对称、平衡地进行。铺设过程中设牵引及反拉系统，防止面层下滑失 控而出现事故及卡环与猫道承重索卡死的现象。
7、 中跨、边跨猫道面的架设进度，要以塔的两侧水平力差异不超过设 计要求为准。在架设过程中须监测塔的偏移量和承重索的垂度。
8、 抗风缆采用钢丝绳时，使用前应进行预张拉。抗风缆架设时宜按先 内侧后外侧的架设顺序进行。架设前须先与有关部门联系，设置通航 标志，保证航道安全。
英国恒波尔桥扁平钢箱梁桥面
鞍座
鞍座是位于大缆和塔顶之间，其功能是支承 大缆，并让大缆在这里有一转折角。在活荷载作 用于某跨情况之下，为使大缆在鞍两侧的水平分 力能够平衡，鞍座就不得不在纵向发生位移。对 于现代大跨度悬索桥而言，为避免镀锌钢丝在滑 动中磨耗，大缆对鞍座不应发生相对滑动。鞍座 相对于塔顶也不应发生滑动。这是因为塔身较高， 凭塔身的弹性弯曲就能提供鞍座所需的纵向位移。
锚杆、锚梁制作安装要求
锚杆制造（mm） 支架安装（mm） 锚杆安装（mm）
后锚梁安装
项目 长度 高度 宽度
中心线偏差 横向安装锚杆之平联高差
X轴 Y轴 Z轴 中心偏位 偏角
漆膜厚度
规定值或允许偏差
±3
±10 -2，+5 ±10
±5 ±5 5mm 符合设计要求 不小于设计要求
预应力锚固系统施工要求
根据锚碇的结构型式、大小等采取分块施工，块与块之间预留湿 接缝，槽缝宽度宜为1.5~2m，槽缝内宜浇筑微膨胀混凝土。
混凝土浇筑完后应按照规定覆盖并洒水进行养护。当气温急剧下 降时须注意保温，并应将混凝土内外温差控制在25℃以内。
隧道式锚碇在隧道开挖时应采用小型爆破，并不得损坏周围岩体。开 挖后应正确支护并进行锚体灌筑。
7、 中跨、边跨猫道面的架设进度，要以塔的两侧水平力差异不超过设 计要求为准。在架设过程中须监测塔的偏移量和承重索的垂度。
8、 抗风缆采用钢丝绳时，使用前应进行预张拉。抗风缆架设时宜按先 内侧后外侧的架设顺序进行。架设前须先与有关部门联系，设置通航 标志，保证航道安全。
英国恒波尔桥扁平钢箱梁桥面
鞍座
鞍座是位于大缆和塔顶之间，其功能是支承 大缆，并让大缆在这里有一转折角。在活荷载作 用于某跨情况之下，为使大缆在鞍两侧的水平分 力能够平衡，鞍座就不得不在纵向发生位移。对 于现代大跨度悬索桥而言，为避免镀锌钢丝在滑 动中磨耗，大缆对鞍座不应发生相对滑动。鞍座 相对于塔顶也不应发生滑动。这是因为塔身较高， 凭塔身的弹性弯曲就能提供鞍座所需的纵向位移。
锚杆、锚梁制作安装要求
锚杆制造（mm） 支架安装（mm） 锚杆安装（mm）
后锚梁安装
项目 长度 高度 宽度
中心线偏差 横向安装锚杆之平联高差
X轴 Y轴 Z轴 中心偏位 偏角
漆膜厚度
规定值或允许偏差
±3
±10 -2，+5 ±10
±5 ±5 5mm 符合设计要求 不小于设计要求
预应力锚固系统施工要求
根据锚碇的结构型式、大小等采取分块施工，块与块之间预留湿 接缝，槽缝宽度宜为1.5~2m，槽缝内宜浇筑微膨胀混凝土。
混凝土浇筑完后应按照规定覆盖并洒水进行养护。当气温急剧下 降时须注意保温，并应将混凝土内外温差控制在25℃以内。
隧道式锚碇在隧道开挖时应采用小型爆破，并不得损坏周围岩体。开 挖后应正确支护并进行锚体灌筑。
桥梁结构施工(多图)
程
无平衡重转体施工采用锚固体系代替平衡重，其一般构造如图所示，由锚固
体系、转动体系和位控体系构成平衡的转体系统。
锚固体系由锚碇、尾索、支撑、锚梁(或锚块)及立柱组成。
转动体系由拱体、上转轴、下转轴、下转盘、下环道和扣索组成。图为上转
施 轴的一般构造，图为下转盘的一般构造。 转动体系施工可按下列程序进行：安装下转轴、浇筑下环道、安装转盘、浇筑
程
施
挂篮结构简图
工 1-底模板；2,3,4-悬吊系统；5-承重结构；6-行走系统；7-平衡重；8-锚固系统；9-工作平台
土
第四节 悬臂法施工
木
用挂篮浇筑初始几对梁段时，墩顶工作面窄，两侧挂篮的承重结构应连在
一起，如图所示。待梁浇筑到一定长度后再将两侧承重结构分开，如图所示。
工
程
施
使用挂篮的两种施工状态
程
布置型式如图所示。
二、施工加载程序设计
中、小跨径拱桥，拱肋的截面尺寸在一定范围内，可不作施工加载程序设计，按有
支架施工方法对拱上结构作对称、均衡的施工。
大、中跨径的箱形拱桥或双曲拱桥，一般按分环分段、均衡对称加载的原则进行设 施 计。先在拱的两个半跨上，分成若干段，然后在相应部位同时进行相等数量的施工
二、无平衡重平面转体施工
土
第一节 桥梁结构施工方法分类
木
自然
干地施工
基础施工
筑岛\围堰
桥
工
梁
船
水域施工
水中支架
结 墩台施工 就地浇筑
构
拼装预制件
程
施
简支梁桥
工
逐孔法
悬臂法
施
上部结构施工 顶推法
现浇拱桥
缆索吊装法
桥梁上部结构施工ppt课件
48
49
50
51
52
53
• 悬索桥锚碇
54
• 1.梁桥有哪些施工方法？ • 2.简述简支板桥的任意一种施工方法的
施工流程。
55
– 架桥机空载运行到位，以前方墩台为支点， 待架的梁由架桥机上的起重车吊住，移送 到桥位，然后落梁。
20
21
22
23
24
25
26
27
28
29
30
• 3.浮吊
– 在海上和深水河流上修建桥梁时使用。 – 需要在岸边设置临时码头移动预制梁。
31
32
33
扒杆架梁
34
35
拱桥施工
第十一讲 桥梁上部结构施工
•梁桥施工 •拱桥施工
1
梁桥施工
• 一、施工方法
– 现浇法 • 支架法、悬臂法、顶推法
– 预制法 • 龙门架、架桥机、浮吊等
2
二、现浇法 1.支架法
– 布设支架、安装模板、绑扎钢筋、浇注混 凝土、脱模
– 又可分为：逐孔现浇和移动模架逐孔浇注 – 搭设支架费工费时，对桥下要求较高
– 设备简单、避免布设 支架、劳动强度轻、 技术易于掌握；梁体 为等高梁，增加了材 料用量，跨度、预制法 1.龙门架
– 当桥梁位于较平坦的河滩滩地或在平地上， 可用龙门吊机架设简支梁。
13
14
15
16
17
18
19
• 2.架桥机
– 适合中小跨径的多跨简支梁，不受水深和 墩高的影响，不影响桥下通行。
3
4
• 2.悬臂法
– 以桥墩为中心向两侧对称逐节悬臂接长 – 用于连续梁、连续刚构、也可用于拱桥、
斜拉桥 – 不需搭设支架、多孔同时施工、存在结构
桥梁上部施工案例图片(一)(PPT)
五、镶边带、侧分带以及人行道施工
图片13：排水设施
五、镶边带、侧分带以及人行道施工
图片13：排水设施
六、桥面护栏装设
图片1：桥面防护栏杆（1）
六、桥面护栏装设
图片2：桥面防护栏杆（2）
六、桥面护栏装设
图片3：桥面防护栏杆（3）
六、桥面护栏装设
图片4：桥面防护栏杆（4）
七、伸缩缝施工
图片1：伸缩缝施工（1）
一、箱梁架设
图片1：架桥机拼装（1）
一、箱梁架设
图片2：架桥机拼装（2）
一、箱梁架设
图片3：架桥机纵向（跨墩）移位（1）
一、箱梁架设
图片4：架桥机纵向（跨墩）移位（2）
一、箱梁架设
图片5：箱梁运输至架设现场（1）
一、箱梁架设
图片6：箱梁运输至架设现场（2）
一、箱梁架设
图片7：箱梁架设 （1）
七、伸缩缝施工
图片2：伸缩缝施工 （2）
七、伸缩缝施工
图片3：伸缩缝施工 （3）
八、完成施工的桥面
图片1：已完成施工的桥面（1）
八、完成施工的桥面
图片2：已完成施工的桥面（2）
本课件内容结束 谢谢！
三、负弯矩张拉
图片1：箱梁体预留张拉孔
三、负弯矩张拉
图片2：穿预应力束
三、负弯矩张拉
图片3：预应力束张拉
四、桥面铺装施工
桥面铺装目的在于保护桥面和分布车轮的 集中载荷，包括铺设钢筋网、桥面混凝土浇筑和 养生等工序。 桥面铺装时应凿除浮渣、浮浆等杂物，钢筋 网片（或钢筋）布置位置要符合规范要求，泄水 孔进水口应略低于桥面面层。
五、镶边带、侧分带以及人行道施工
图片8：人行道支模和浇筑（5）
桥梁上部结构施工(图文结合)
钢材
钢材具有高强度、轻质、耐腐蚀等优 点，广泛用于大跨度桥梁和高层建筑 的上部结构。
02 桥梁上部结构的施工方法
CHAPTER
预制桥梁段的拼装施工
预制桥梁段的拼装施工是一种常见的桥梁上部结构施工方法，通过在预 制场预制桥梁段，然后运输到施工现场进行拼装，可以加快施工进度， 减少现场作业量。
预制桥梁段的拼装施工需要注意桥梁段的精度和拼装顺序，确保拼装完 成后桥梁的整体性和稳定性。
客观性。
常见质量问题的预防与处理
材料缺陷
施工误差
加强材料质量控制，避免使用不合格材料 ；在施工过程中对材料进行检验，及时发 现和处理材料缺陷。
提高施工精度，严格按照设计图纸和施工 规范进行施工；加强施工过程中的检查和 验收，及时纠正施工误差。
焊接质量问题
防腐处理不当
加强焊接工艺控制，提高焊工技能水平； 对焊接质量进行严格检查，及时处理焊接 缺陷。
安全防护措施
施工现场应设置安全防护设施，如安全网、防护栏等，以保障施 工人员的安全。
安全管理的策略与措施
制定安全管理计划
在施工前应制定详细的安全管理计划，明确安全管理目标、措施和 责任人。
实施安全监控
施工过程中应对施工现场进行实时监控，及时发现和纠正不安全行 为和状态。
定期进行安全评估
对施工现场进行定期的安全评估，分析存在的安全隐患，提出改进措 施。
04 桥梁上部结构的施工监控与质量检测
CHAPTER
施工监控的方法与技术
1 2
实时监测
通过安装传感器和监测设备，实时监测桥梁上部 结构的应力、应变、位移等参数，确保施工过程 中的结构安全。
数据分析
对实时监测数据进行分析，评估施工过程中的结 构状态，及时发现异常情况并采取相应措施。
