AutoCAD 2016基础教程第4章 绘制二维基本图形
- 格式：ppt
- 大小：397.00 KB
- 文档页数：31
下载文档原格式
合集下载
全套课件-《中文版AutoCAD 2016基础教程》_完整
第10章 三维绘图基础
三维模型是对三维形体的空间描述，可以直观地表达产品的设计效果。目 前，三维图形的绘制广泛应用在工程设计和绘图过程中。使用AutoCAD三维建 模空间提供的各种视点观察工具、坐标系定位工具以及各种控制视觉样式的工 具，可以全方位辅助零件建模。本章将介绍三维建模、视图视口、三维坐标系 等相关基础知识 。
10.4.1 切换视觉样式
零件的不同视觉样式呈现出不同的视觉效果。如果要形象地展示模型效果， 可以切换为概念样式；如果要表达模型的内部结构，可以切换为线框样式。视 觉样式用于控制视口中模型和着色的显示，用户可以在视觉样式管理器中创建 和更改视觉样式的设置 。
10.4.2管理视觉样式
在实际建模过程中，可以通过“视觉样式管理器”选项板来控制线型颜色、 样式面、背景显示、材质和纹理以及模型显示的精度等特性 。
11.3.5 绘制棱锥体
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“棱锥体”命令(PYRAMID)，可以绘制棱锥面 。
11.4 通过二维图形创建实体
在AutoCAD 2016中，通过拉伸二维轮廓曲线或者将二维曲线沿指定轴旋 转，可以创建出三维实体 。
11.4.1 将二维图形拉伸成实体
11.2.4 绘制旋转网格
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“旋转网格”命令(REVSURF)，可以将曲线绕旋转轴旋 转一定的角度，形成旋转网格 。
11.2.5 绘制平移网格
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“平移网格”命令(TABSURF)，可以将路径曲线沿方向矢 量进行平移后构成平移曲面 。
三维模型是对三维形体的空间描述，可以直观地表达产品的设计效果。目 前，三维图形的绘制广泛应用在工程设计和绘图过程中。使用AutoCAD三维建 模空间提供的各种视点观察工具、坐标系定位工具以及各种控制视觉样式的工 具，可以全方位辅助零件建模。本章将介绍三维建模、视图视口、三维坐标系 等相关基础知识 。
10.4.1 切换视觉样式
零件的不同视觉样式呈现出不同的视觉效果。如果要形象地展示模型效果， 可以切换为概念样式；如果要表达模型的内部结构，可以切换为线框样式。视 觉样式用于控制视口中模型和着色的显示，用户可以在视觉样式管理器中创建 和更改视觉样式的设置 。
10.4.2管理视觉样式
在实际建模过程中，可以通过“视觉样式管理器”选项板来控制线型颜色、 样式面、背景显示、材质和纹理以及模型显示的精度等特性 。
11.3.5 绘制棱锥体
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“棱锥体”命令(PYRAMID)，可以绘制棱锥面 。
11.4 通过二维图形创建实体
在AutoCAD 2016中，通过拉伸二维轮廓曲线或者将二维曲线沿指定轴旋 转，可以创建出三维实体 。
11.4.1 将二维图形拉伸成实体
11.2.4 绘制旋转网格
在快捷工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“旋转网格”命令(REVSURF)，可以将曲线绕旋转轴旋 转一定的角度，形成旋转网格 。
11.2.5 绘制平移网格
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“平移网格”命令(TABSURF)，可以将路径曲线沿方向矢 量进行平移后构成平移曲面 。

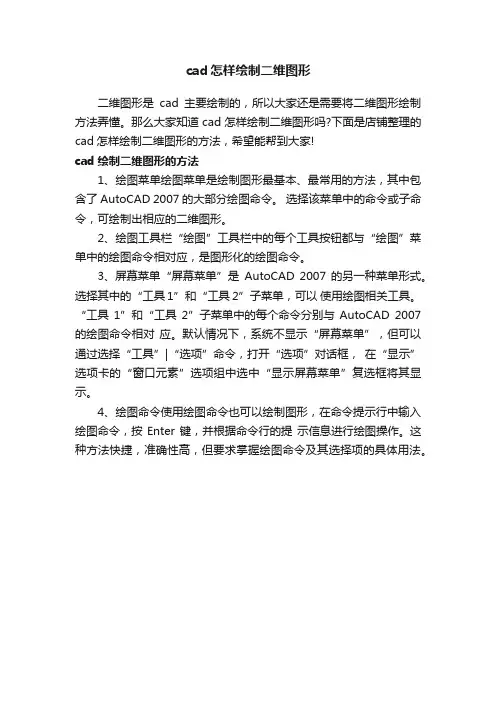

cad怎样绘制二维图形
cad怎样绘制二维图形
二维图形是cad主要绘制的，所以大家还是需要将二维图形绘制方法弄懂。
那么大家知道cad怎样绘制二维图形吗?下面是店铺整理的cad怎样绘制二维图形的方法，希望能帮到大家!
cad绘制二维图形的方法
1、绘图菜单绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2007 的大部分绘图命令。
选择该菜单中的命令或子命令，可绘制出相应的二维图形。
2、绘图工具栏“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。
3、屏幕菜单“屏幕菜单”是AutoCAD 2007 的另一种菜单形式。
选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。
“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD 2007 的绘图命令相对应。
默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。
4、绘图命令使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。
这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。
AutoCAD二维图形绘制共28页文档

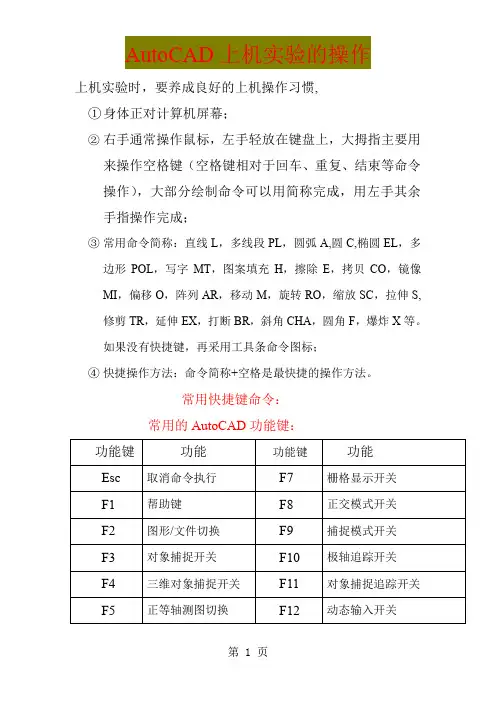

AutoCAD上机实验的操作上机实验时，要养成良好的上机操作习惯,①身体正对计算机屏幕；②右手通常操作鼠标，左手轻放在键盘上，大拇指主要用来操作空格键（空格键相对于回车、重复、结束等命令操作），大部分绘制命令可以用简称完成，用左手其余手指操作完成；③常用命令简称：直线L，多线段PL，圆弧A,圆C,椭圆EL，多边形POL，写字MT，图案填充H，擦除E，拷贝CO，镜像MI，偏移O，阵列AR，移动M，旋转RO，缩放SC，拉伸S,修剪TR，延伸EX，打断BR，斜角CHA，圆角F，爆炸X等。
如果没有快捷键，再采用工具条命令图标；④快捷操作方法：命令简称+空格是最快捷的操作方法。
常用快捷键命令：常用的AutoCAD功能键：AutoCAD数据的输入方法调用或输入命令后，系统立即执行该命令，在执行命令的过程中，系统会要求或提示用户输入相关数据：输入数据的常用方法：⑴直角坐标输入法：坐标轴之间是两两相互垂直的，1）绝对直角坐标系：在绝对直角坐标系中，任何一点的绝对坐标增量都是相对于原点（0,0）的增量值。
AutoCAD将绝对直角坐标系的原点放在绘图窗口左下角，并且有坐标系图标表示。
当输入绝对坐标时，可直接输入点的两个坐标值，之间用‘，’隔开，如绝对坐标值为（5,9），输入时应为“5,9”，输入后按空格键或回车键确认。
2）相对直角坐标系：在相对直角坐标系中，任何一点的相对坐标都是相对于某一点的增量值，这些增量值是两点同名坐标的差值，有正负之分。
当输入相对直角坐标时，除了要输入坐标差值外，还要在它们之间用“，”隔开，同时在坐标差值前加上“@”。
例如：第一点的绝对坐标值为（5,9），第二点的绝对坐标为（2,19），此时第二点相对于第一点的同名坐标差值为：X：-3，Y：10：在输入两点相对坐标时，应为“@-3,10”，输入后，按空格键或回车。
（2）极坐标输入法：二维极坐标系是由极点和极轴构建起来的坐标系。
1）绝对极坐标系：在绝对极坐标系中，任何一点的绝对极坐标都是相对于极点距离和相对于极轴夹角的增量值。
CAD-C4(绘制二维图形)
通过指定起点、圆心、端点绘制圆弧 已知起点、圆心和端点， 可以使用【起点、圆心、 端点】或【圆心、起点、 端点】选项。
通过指定起点、圆心、角度绘制圆弧 已知起点、圆心，和包含 角度，使用【起点、圆心 、角度】或【圆心、起点 、角度】选项。
通过指定起点、端点、角度绘制圆弧
已知两个端点和角度，但 圆心未知，可以使用【起 点、端点、角度】选项。
图4-15【对象捕捉】选项卡
4.5 矩形的绘制
可以通过指定矩形的两个对角点来创建矩形，也可以指定矩形面 积和长度或宽度值来创建矩形。 【提示】：用矩形命令绘制的矩形是一个独立的对象。 绘制4-17所示的图。
图4-17一般矩形
【提示】：对角点可以使用相对坐标来确定。此命令可以通过下拉菜单 【绘图】/【矩形】执行。
图4-20 椭圆命令按钮
图4-21 【椭圆】菜单
4.6.1 椭圆的绘制
表4-4 常用绘制椭圆方法 方法 说明 根据两个端点（如1、2点） 定义椭圆的第一条轴。 第 一条轴的角度确定了整个椭 圆的角度。 第一条轴既可 定义椭圆的长轴也可定义短 轴。 通过指定的中心点来创建椭 圆。 示例
【椭圆】/【轴、端点】
4.5.3 根据面积绘制矩形
已知矩形的面积，绘制矩形。单击【绘图】面板上的【矩形】命令按钮，
按命令行提示操作。
4.5.4 根据长和宽绘制矩形
已知矩形的长和宽，绘制矩形。单击【绘图】面板上的【矩形】命令 按钮，按命令行提示操作。
4.6 椭圆及椭圆弧的绘制
单击【绘图】面板上 按钮的黑三角，展开与椭圆有关的所 有命令按钮，如图4-20所示。【绘图】/【椭圆】菜单如图4-21所示。
，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:

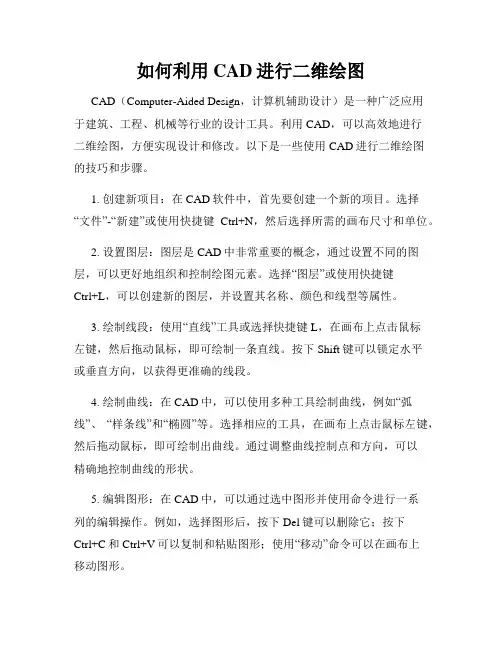

如何利用CAD进行二维绘图
如何利用CAD进行二维绘图CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑、工程、机械等行业的设计工具。
利用CAD，可以高效地进行二维绘图，方便实现设计和修改。
以下是一些使用CAD进行二维绘图的技巧和步骤。
1. 创建新项目：在CAD软件中，首先要创建一个新的项目。
选择“文件”-“新建”或使用快捷键Ctrl+N，然后选择所需的画布尺寸和单位。
2. 设置图层：图层是CAD中非常重要的概念，通过设置不同的图层，可以更好地组织和控制绘图元素。
选择“图层”或使用快捷键Ctrl+L，可以创建新的图层，并设置其名称、颜色和线型等属性。
3. 绘制线段：使用“直线”工具或选择快捷键L，在画布上点击鼠标左键，然后拖动鼠标，即可绘制一条直线。
按下Shift键可以锁定水平或垂直方向，以获得更准确的线段。
4. 绘制曲线：在CAD中，可以使用多种工具绘制曲线，例如“弧线”、“样条线”和“椭圆”等。
选择相应的工具，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出曲线。
通过调整曲线控制点和方向，可以精确地控制曲线的形状。
5. 编辑图形：在CAD中，可以通过选中图形并使用命令进行一系列的编辑操作。
例如，选择图形后，按下Del键可以删除它；按下Ctrl+C和Ctrl+V可以复制和粘贴图形；使用“移动”命令可以在画布上移动图形。
6. 添加文字和注释：使用CAD中的“文字”工具，可以添加文字和注释。
选择工具后，在画布上点击鼠标左键，输入所需的文字内容。
还可以调整文字的字体、大小和颜色等属性。
7. 使用构造工具绘制特殊形状：CAD软件提供了一些特殊的绘图工具，例如“圆心圆”、“圆角矩形”和“多边形”等。
选择相应工具后，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出所需的特殊形状。
8. 标注和尺寸：在CAD中，可以使用“标注”工具添加标注和尺寸信息。
选择工具后，在画布上点击鼠标左键，然后拖动鼠标，即可添加标注线和相关尺寸。
(整理)AutoCAD二维图绘制.

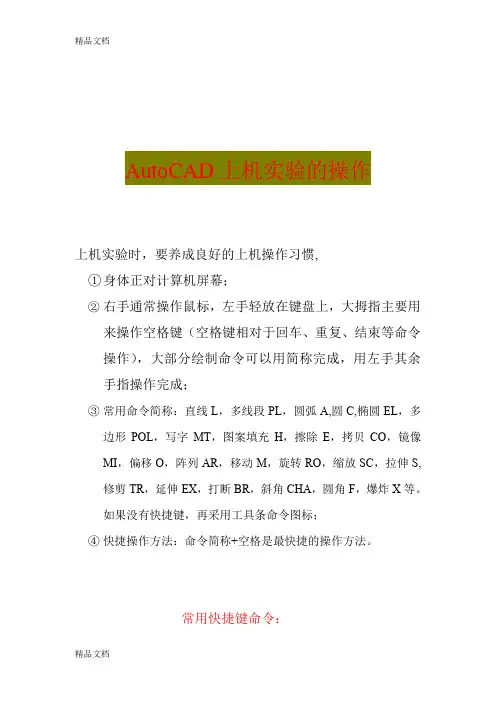

AutoCAD上机实验的操作上机实验时，要养成良好的上机操作习惯,①身体正对计算机屏幕；②右手通常操作鼠标，左手轻放在键盘上，大拇指主要用来操作空格键（空格键相对于回车、重复、结束等命令操作），大部分绘制命令可以用简称完成，用左手其余手指操作完成；③常用命令简称：直线L，多线段PL，圆弧A,圆C,椭圆EL，多边形POL，写字MT，图案填充H，擦除E，拷贝CO，镜像MI，偏移O，阵列AR，移动M，旋转RO，缩放SC，拉伸S,修剪TR，延伸EX，打断BR，斜角CHA，圆角F，爆炸X等。
如果没有快捷键，再采用工具条命令图标；④快捷操作方法：命令简称+空格是最快捷的操作方法。
常用快捷键命令：AutoCAD快捷命令大全常用的AutoCAD功能键：AutoCAD数据的输入方法调用或输入命令后，系统立即执行该命令，在执行命令的过程中，系统会要求或提示用户输入相关数据：输入数据的常用方法：⑴直角坐标输入法：坐标轴之间是两两相互垂直的，1）绝对直角坐标系：在绝对直角坐标系中，任何一点的绝对坐标增量都是相对于原点（0,0）的增量值。
AutoCAD将绝对直角坐标系的原点放在绘图窗口左下角，并且有坐标系图标表示。
当输入绝对坐标时，可直接输入点的两个坐标值，之间用‘，’隔开，如绝对坐标值为（5,9），输入时应为“5,9”，输入后按空格键或回车键确认。
2）相对直角坐标系：在相对直角坐标系中，任何一点的相对坐标都是相对于某一点的增量值，这些增量值是两点同名坐标的差值，有正负之分。
当输入相对直角坐标时，除了要输入坐标差值外，还要在它们之间用“，”隔开，同时在坐标差值前加上“@”。
例如：第一点的绝对坐标值为（5,9），第二点的绝对坐标为（2,19），此时第二点相对于第一点的同名坐标差值为：X：-3，Y：10：在输入两点相对坐标时，应为“@-3,10”，输入后，按空格键或回车。
（2）极坐标输入法：二维极坐标系是由极点和极轴构建起来的坐标系。
绘制与编辑基本二维图形—直线、构造线(CAD课件)
教学重难点
绘制正多边形
教学重点
教学难点
绘制正多边形
PART 01 绘制直线
02 PART
绘制构造线
03 PART
绘制正多边形
PART 04 文本标注
一、绘制直线
LINE 命令主要用于在两点之间绘制直线段。用户可以通过鼠标或输入点坐标值来决定线段的起 点和端点。使用 LINE 命令，可以创建一系列连续的线段。当用 LINE 命令绘制线段时，AutoCAD 允许以该线段的端点为起点，绘制另一条线段，如此循环直到按回车键或Esc键终止命令。单击“绘 图”工具栏上的工具“直线”按钮或在命令行中直接输入line命令，按Enter键执行直线命令。
二、构造线
向一个或两个方向无限延伸的直线（分别称为射线和构造线），可用作创建其他对象的辅助线参 照，例如，可以用构造线查找三角形的中心、准备同一个项目的多个视图或创建临时交点用于对象捕 捉。在“绘图”工具栏上单击“构造线”工具或在命令行中输入xline，按Enter键激活命令。
三、绘制正多边形
在AutoCAD中可使用“正多边形”命令绘制正多边形，其边数最少为3，即正三角 形。单击“绘图”工具栏上单击“正多边形”按钮或命令行中输入POLYGON，按 ENTER键执行命令。
AutoCAD系统提供了两种方式来绘制正多边形，一种是实例中所示的通过其“内接 于圆（I）”或“外切于圆（C）”来确定。另一种方式为选择“边（E）”选项，指定 一条边的起点与终点。
四、文本标注
练习:利用LINE命令绘制闭合三角形
（一）绘图要求
以绘制闭合三角形为例，讲解LINE的使用，绘制效果如下图所示。
四、文本标注
（二）绘制步骤
① 在绘图区连续拾取A、B、C三点，绘制相对独立的直线AB、BC，如左图所示。
绘制正多边形
教学重点
教学难点
绘制正多边形
PART 01 绘制直线
02 PART
绘制构造线
03 PART
绘制正多边形
PART 04 文本标注
一、绘制直线
LINE 命令主要用于在两点之间绘制直线段。用户可以通过鼠标或输入点坐标值来决定线段的起 点和端点。使用 LINE 命令，可以创建一系列连续的线段。当用 LINE 命令绘制线段时，AutoCAD 允许以该线段的端点为起点，绘制另一条线段，如此循环直到按回车键或Esc键终止命令。单击“绘 图”工具栏上的工具“直线”按钮或在命令行中直接输入line命令，按Enter键执行直线命令。
二、构造线
向一个或两个方向无限延伸的直线（分别称为射线和构造线），可用作创建其他对象的辅助线参 照，例如，可以用构造线查找三角形的中心、准备同一个项目的多个视图或创建临时交点用于对象捕 捉。在“绘图”工具栏上单击“构造线”工具或在命令行中输入xline，按Enter键激活命令。
三、绘制正多边形
在AutoCAD中可使用“正多边形”命令绘制正多边形，其边数最少为3，即正三角 形。单击“绘图”工具栏上单击“正多边形”按钮或命令行中输入POLYGON，按 ENTER键执行命令。
AutoCAD系统提供了两种方式来绘制正多边形，一种是实例中所示的通过其“内接 于圆（I）”或“外切于圆（C）”来确定。另一种方式为选择“边（E）”选项，指定 一条边的起点与终点。
四、文本标注
练习:利用LINE命令绘制闭合三角形
（一）绘图要求
以绘制闭合三角形为例，讲解LINE的使用，绘制效果如下图所示。
四、文本标注
（二）绘制步骤
① 在绘图区连续拾取A、B、C三点，绘制相对独立的直线AB、BC，如左图所示。

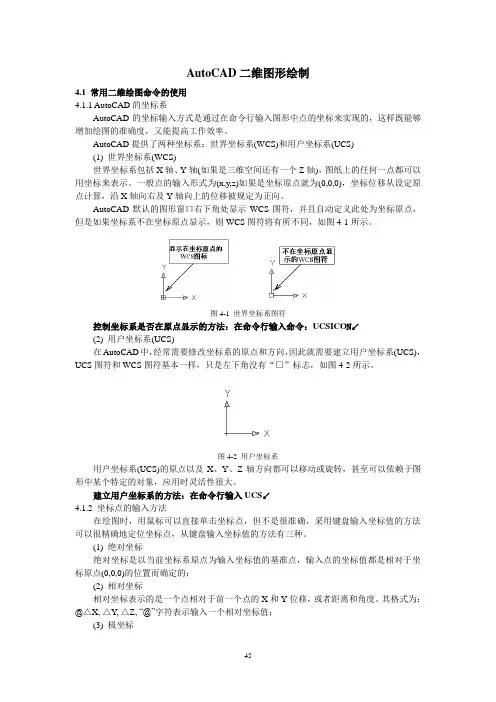

AutoCAD二维图形绘制
AutoCAD二维图形绘制4.1 常用二维绘图命令的使用4.1.1 AutoCAD的坐标系AutoCAD的坐标输入方式是通过在命令行输入图形中点的坐标来实现的，这样既能够增加绘图的准确度，又能提高工作效率。
AutoCAD提供了两种坐标系：世界坐标系(WCS)和用户坐标系(UCS)(1) 世界坐标系(WCS)世界坐标系包括X轴、Y轴(如果是三维空间还有一个Z轴)，图纸上的任何一点都可以用坐标来表示。
一般点的输入形式为(x,y,z)如果是坐标原点就为(0,0,0)，坐标位移从设定原点计算，沿X轴向右及Y轴向上的位移被规定为正向。
AutoCAD默认的图形窗口右下角处显示WCS图符，并且自动定义此处为坐标原点，但是如果坐标系不在坐标原点显示，则WCS图符将有所不同，如图4-1所示。
图4-1 世界坐标系图符控制坐标系是否在原点显示的方法：在命令行输入命令：UCSICO N↙(2) 用户坐标系(UCS)在AutoCAD中，经常需要修改坐标系的原点和方向，因此就需要建立用户坐标系(UCS)，UCS图符和WCS图符基本一样，只是左下角没有“□”标志，如图4-2所示。
图4-2 用户坐标系用户坐标系(UCS)的原点以及X、Y、Z轴方向都可以移动或旋转，甚至可以依赖于图形中某个特定的对象，应用时灵活性很大。
建立用户坐标系的方法：在命令行输入UCS↙4.1.2 坐标点的输入方法在绘图时，用鼠标可以直接单击坐标点，但不是很准确，采用键盘输入坐标值的方法可以很精确地定位坐标点，从键盘输入坐标值的方法有三种。
(1) 绝对坐标绝对坐标是以当前坐标系原点为输入坐标值的基准点，输入点的坐标值都是相对于坐标原点(0,0,0)的位置而确定的；(2) 相对坐标相对坐标表示的是一个点相对于前一个点的X和Y位移，或者距离和角度。
其格式为：@△X, △Y, △Z, “@”字符表示输入一个相对坐标值；(3) 极坐标极坐标是以前一点为基准，用基点到输入点间距离值及该连线与X轴正向间的角度来表示，角度以X轴正向为度量基准，逆时针为正，顺时针为负。

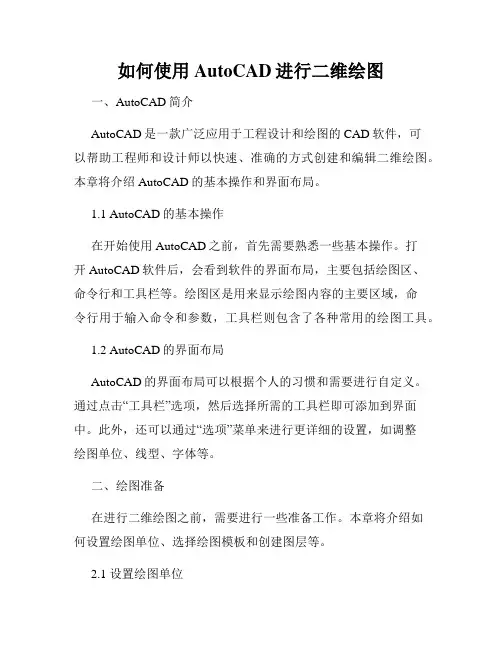

如何使用AutoCAD进行二维绘图
如何使用AutoCAD进行二维绘图一、AutoCAD简介AutoCAD是一款广泛应用于工程设计和绘图的CAD软件，可以帮助工程师和设计师以快速、准确的方式创建和编辑二维绘图。
本章将介绍AutoCAD的基本操作和界面布局。
1.1 AutoCAD的基本操作在开始使用AutoCAD之前，首先需要熟悉一些基本操作。
打开AutoCAD软件后，会看到软件的界面布局，主要包括绘图区、命令行和工具栏等。
绘图区是用来显示绘图内容的主要区域，命令行用于输入命令和参数，工具栏则包含了各种常用的绘图工具。
1.2 AutoCAD的界面布局AutoCAD的界面布局可以根据个人的习惯和需要进行自定义。
通过点击“工具栏”选项，然后选择所需的工具栏即可添加到界面中。
此外，还可以通过“选项”菜单来进行更详细的设置，如调整绘图单位、线型、字体等。
二、绘图准备在进行二维绘图之前，需要进行一些准备工作。
本章将介绍如何设置绘图单位、选择绘图模板和创建图层等。
2.1 设置绘图单位在AutoCAD中，可以通过点击“格式”菜单，然后选择“单位”来设置绘图单位。
根据实际绘图需要，可以选择不同的单位，如毫米、厘米、英寸等。
设置好绘图单位后，可以确保绘图尺寸的准确性。
2.2 选择绘图模板绘图模板是绘图的基础，可以帮助规范绘图格式和布局。
在AutoCAD中，可以通过“新建”命令选择合适的绘图模板，如A4、A3等。
选择好模板后，可以更方便地进行绘图操作。
2.3 创建图层图层是在绘图中进行组织和管理的重要方式。
在AutoCAD中，可以通过“图层”命令来创建新的图层，并设置不同的属性，如颜色、线型等。
根据绘图需要，可以合理设置图层，便于后续的编辑和管理。
三、绘图基础在进行二维绘图时，需要掌握一些基本的绘图工具和技巧。
本章将介绍如何绘制直线、圆、多边形等基本图形，以及如何编辑和修改这些图形。
3.1 绘制直线绘制直线是最基本的绘图操作之一。
在AutoCAD中，可以通过点击“直线”工具栏或输入“line”命令来进行绘制。
CAD绘制基本二维图形
实训二绘制基本二维图形（4学时）一、实训目的及要求1掌握绘制直线对象2掌握绘制矩形和等边多边形3掌握绘制曲线对象4掌握设置点的样式并绘制点对象二、实训步骤1绘制直线、射线、构造线。
2绘制矩形、正多边形。
3绘制圆、圆环、圆弧、椭圆和椭圆弧。
4绘制点、设置点的样式与大小、绘制定数等分点、绘制定距等分点。
三、实训内容1.绘制直线根据指定的端点绘制一系列直线段。
命令：LINE单击“绘图”工具栏上的(直线)按钮，或选择“绘图”|“直线”命令，即执行LINE命令，AutoCAD提示：第一点:(确定直线段的起始点)指定下一点或[放弃(U)]:(确定直线段的另一端点位置，或执行“放弃(U)”选项重新确定起始点)指定下一点或[放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作)指定下一点或[闭合(C)/放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作，或执行“闭合(C)”选项创建封闭多边形)指定下一点或[闭合(C)/放弃(U)]:↙(也可以继续确定端点位置、执行“放弃(U)”选项、执行“闭合(C)”选项)执行结果：AutoCAD绘制出连接相邻点的一系列直线段。
用LINE 命令绘制出的一系列直线段中的每一条线段均是独立的对象。
2.绘制射线绘制沿单方向无限长的直线。
射线一般用作辅助线。
选择“绘图”|“射线”命令，即执行RAY命令，AutoCAD提示：指定起点:(确定射线的起始点位置)指定通过点:(确定射线通过的任一点。
确定后AutoCAD绘制出过起点与该点的射线)指定通过点:↙(也可以继续指定通过点，绘制过同一起始点的一系列射线3. 绘制构造线绘制沿两个方向无限长的直线。
构造线一般用作辅助线。
单击“绘图”工具栏上的(构造线)按钮，或选择“绘图”|“构造线”命令，即执行XLINE命令，AutoCAD提示：指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:4.绘制矩形根据指定的尺寸或条件绘制矩形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
4.4.4 绘制旋转矩形
在AtuoCAD中，创建旋转矩形的方法有两种，一种是绘制好水平方向的 矩形后，使用“旋转”修改命令将其旋转，另一种是通过“矩形”命令中的 “旋转（R）”命令选项直接绘制旋转矩形。
21
4.5 绘制圆
在默认状态下，圆形的绘制方式是先确定圆心，再确定半径。用户也可 以通过指定两点确定圆的直径或是通过三个点确定圆形等方式绘制圆形。
执行绘制构造线的命令主要有以下几种调用方法。 选择“绘图”｜“构造线” 命令。 展开“绘图”面板，单击其中的“构造线”按钮。 输入Xline（XL）命令并确定。
12
4.3.1 绘制正交构造线
执行 Xline （ XL ）命令，通过“水平 (H)” 或“垂直 (V)” 命令选项可以绘 制水平或垂直构造线。绘制通过指定点的水平或垂直构造线的操作如下。 （1）执行Xline（XL）命令，系统将提示“指定点或 [水平(H)/垂直(V)/ 角度(A)/二等分(B)/偏移(O)]: ”，输入H或V并确定，选择“水平”或“垂直 ”选项。 （2）系统提示“指定通过点:”时，在绘图区中单击一点作为通过点。 （3）按空格键结束命令。
3
4.1.1 设置点样式
选择“格式”|“点样式”命令，或者输入Ddptype命令并确定，打开“点 样式”对话框，在该对话框中可以设置多种不同的点样式，包括点的大小和 形状，以满足用户绘图时的不同需要。对点样式进行更改后，在绘图区中的 点对象也将发生相应的变化。
4
4.1.2 绘制点
在AutoCAD中，绘制点对象的操作包括绘制单点和绘制多点的操作。 1. 绘制单点 2. 绘制多点
22
4.5.1 通过圆心和半径绘制圆
执行Circle（C）命令，用户可以直接通过单击鼠标依次指定圆的圆心和 半径，从而绘制出一个随意大小的圆，也可以在指定圆心后，通过输入圆的 半径，绘制一个指定圆心和半径的圆。
23
4.5.2 通过两点绘制圆
选择“绘图”｜“圆”｜“两点”命令，或执行Circle（C）命令后，输 入参数2P并确定，可以通过指定两个点确定圆的直径，从而绘制出指定直径 的圆形。
9
4.2.2 绘制指定长度的直线
在绘制直线时，用户可以通过输入线段的长度绘制指定长度的线段。执 行L（直线）命令后，在绘图区指定线段的第一个点，然后移动鼠标指定线 段的方向，再输入线段的长度，如左下图所示，再按Enter键进行确定，即可 绘制指定长度的直线，如右下图所示。
10
4.2.3 绘制指定起点的直线
29
4.6.3 绘制指定角度的圆弧
执行Arc（A）命令，输入C（圆心）并确定，在指定圆心的位置后，系 统将继续提示“指定圆弧的端点或 [角度(A)/弦长(L)]:”，这时，用户可以通 过输入圆弧的角度或弦长来绘制圆弧线。
30
4.7 思考练习
1. 定数等分点或定距等分点命令是将对象分成独立的几段吗？ 2. 在绘制直线时，输入“闭合”命令，能否应用于当前图形中的所有直 线？ 3. 使用“相切、相切、半径”方式绘制圆时，为什么系统会提示“圆不 存在”呢？ 4. 使用“构造线”命令，绘制两条相互垂直的构造线和一条倾斜度为45 的构造线。 5. 使用“矩形”命令，绘制一个长度为60、宽度为50、圆角半径为5的 圆角矩形。 6. 参照平开门效果，使用“矩形”命令，绘制一个长度为 40 、宽度为 800的矩形，使用“圆弧”命令，通过依次指定圆弧的圆心、起点和角度绘 制一段圆弧。 7. 参照吸顶灯，使用“直线”命令，绘制两条长度为400且相互垂直的 线段，使用 “圆”命令，以线段交点为圆心绘制半径分别为40和125的同心 圆。
第 4 章
绘制二维基本图形
1
本章导读
AutoCAD提供了一系列绘图命令，包括二维图形和三维 图形的绘制。本章将学习二维基本图形的绘制方法，例如点、 直线、构造线、矩形、圆和圆弧的绘制。
2
4.1 绘制点
绘制点的命令包括Point(点) 、Divide(定数等分点)和Measure( 定距等 分点)命令，用户还可以根据需要设置点的样式。
18
4.4.2 绘制圆角矩形
在绘制矩形的操作中，除了可以绘制指定大小的直角矩形外，还可以通 过“圆角（F）”命令选项绘制带圆角的矩形，并且可以指定4.4.3 绘制倒角矩形
除了可以绘制圆角矩形外，还可以通过“倒角（C）”命令选项绘制带 倒角的矩形，并且可以指定矩形的大小和倒角大小。
13
4.3.2 绘制倾斜构造线
执行Xline（XL）命令，通过“角度(A)”命令选项可以绘制指定倾斜角 度的构造线。
14
4.3.3 绘制角平分构造线
执行Xline（XL）命令，通过“二等分(B)”命令选项可以绘制角平分构 造线。
15
4.3.4 绘制偏移构造线
执行Xline（XL）命令，通过“偏移(O)”命令选项可以绘制指定对象的 偏移构造线 。
From（捕捉自）是用于偏移基点的命令，在执行各种绘图命令时，可以 通过该命令偏移绘图的基点位置。用户可以通过使用From（捕捉自）功能指 定绘制线段的起点坐标位置。
11
4.3 绘制构造线
使用“构造线”命令可以绘制无限延伸的结构线。在建筑或机械制图中 ，通常使用构造线作为绘制图形过程中的辅助线，如基准坐标轴。
26
4.6 绘制圆弧
绘制圆弧的方法很多，可以通过起点、方向、中点、包角、终点、弦长 等参数进行确定。执行“圆弧”命令的常用方法有如下3种。
选择“绘图”｜“圆弧”命令，再选择其中的子命令。 单击“绘图”面板中的“圆弧”按钮。 输入ARC（A）命令并确定。
27
4.6.1 通过指定点绘制圆弧
选择“绘图”｜“圆弧”｜“三点”命令，或者执行ARC（A）命令， 系统提示“指定圆弧的起点或 [圆心(C)]: ”时，依次指定圆弧的起点、圆心和 端点绘制圆弧。
28
4.6.2 通过圆心绘制圆弧
在绘制圆弧的过程中，用户可以输入参数C（圆心）并确定，然后根据 提示先确定圆弧的圆心，再确定的圆弧的端点，绘制一个圆心通过指定点的 圆弧。
31
24
4.5.3 通过三点绘制圆
由于指定三点可以确定的一个圆的形状，因此，选择“绘图”｜“圆” ｜“三点”命令，或在执行Circle（C）命令，输入参数3P并确定，即可通过 指定圆所经过的三个点绘制一个圆。
25
4.5.4 通过切点和半径绘制圆
选择“绘图”｜“圆”｜“相切、相切、半径”命令，或执行Circle（C ）命令，输入参数T并确定，然后指定圆通过的切点和圆的半径，也可以确 定绘制相应的圆。
使用“定数等分”命令能够在某一图形上以等分数目创建点，可以被等 分的对象包括直线、圆、圆弧和多段线等。在定数等分点的过程中，用户可 以指定等分数目。 执行“定数等分”命令主要有以下两种的方法。 输入Divide(简化命令DIV)并确定。 选择“绘图”|“点”|“定数等分”命令。
7
4.2 绘制直线
“直线”命令是最基本、最简单的直线型绘图命令。使用“直线”命令 可以在两点之间绘制正交线段和斜线段。
执行绘制直线的命令主要有如下方法。 输入Line（简化命令L）并确定。 选择“绘图”|“直线”命令。 单击“绘图”面板中的“直线”按钮。
8
4.2.1 直接绘制直线
在AutoCAD中，用户可以通过如下操作步骤使用“直线”命令绘制直线。 (1) 执行L（直线）命令，单击鼠标指定线段的起点，系统将提示“指定 下一点或[放弃(U)]:”。 (2) 根据系统提示，移动光标指定线段的下一点，系统将提示“指定 下一点或[闭合(C)/放弃(U)]: ”。
5
4.1.3 绘制定距等分点
使用“定距等分”命令可以在选择对象上创建指定距离的点或图块，以 指定的长度进行分段，即将一个对象以一定的距离进行划分。 执行“定距等分”命令主要有以下两种的方法。 输入Measure或ME并确定。 选择“绘图”|“点”|“定距等分”命令。
6
4.1.4 绘制定数等分点
16
4.4 绘制矩形
使用“矩形”命令可以通过单击鼠标指定两个对角点的方式绘制矩形， 也可以通过输入坐标指定两个对角点的方式绘制矩形示。当矩形的两角点形 成的边长相同时，则生成正方形。
17
4.4.1 绘制直角矩形
执行 Rectang （ REC ）命令，可以通过直接单击鼠标确定矩形的两个对 角点，绘制一个随意大小的直角矩形，也可以确定矩形的第一个角点后，通 过“尺寸（D）”命令选项绘制指定大小的矩形，或是通过指定矩形另一个 角点的坐标绘制指定大小的矩形。
