cad怎样绘制二维图形
二维图形是cad主要绘制的，所以大家还是需要将二维图形绘制方法弄懂。
那么大家知道cad怎样绘制二维图形吗?下面是店铺整理的cad怎样绘制二维图形的方法，希望能帮到大家!
cad绘制二维图形的方法
1、绘图菜单绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2007 的大部分绘图命令。
选择该菜单中的命令或子命令，可绘制出相应的二维图形。
2、绘图工具栏“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。
3、屏幕菜单“屏幕菜单”是AutoCAD 2007 的另一种菜单形式。
选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。
“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD 2007 的绘图命令相对应。
默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。

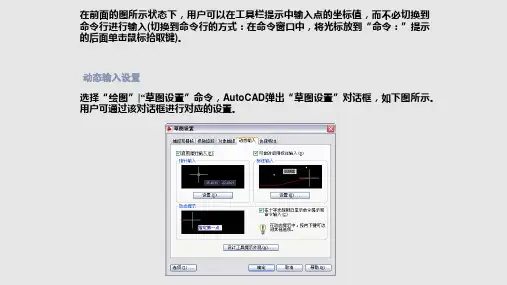

4、绘图命令使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。
这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。

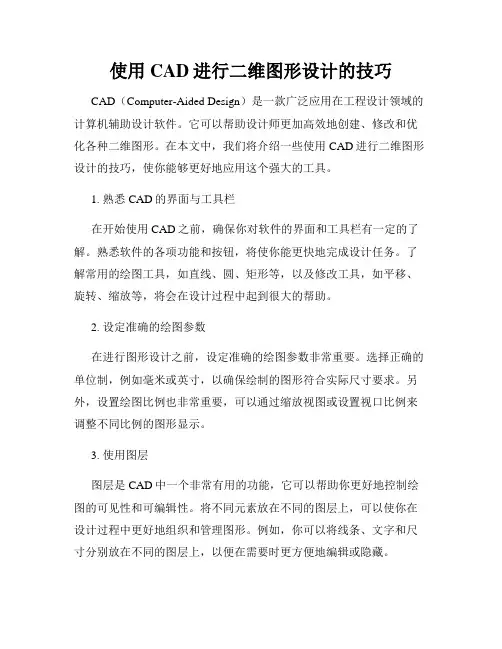

使用CAD进行二维图形设计的技巧CAD（Computer-Aided Design）是一款广泛应用在工程设计领域的计算机辅助设计软件。
它可以帮助设计师更加高效地创建、修改和优化各种二维图形。
在本文中，我们将介绍一些使用CAD进行二维图形设计的技巧，使你能够更好地应用这个强大的工具。
1. 熟悉CAD的界面与工具栏在开始使用CAD之前，确保你对软件的界面和工具栏有一定的了解。
熟悉软件的各项功能和按钮，将使你能更快地完成设计任务。
了解常用的绘图工具，如直线、圆、矩形等，以及修改工具，如平移、旋转、缩放等，将会在设计过程中起到很大的帮助。
2. 设定准确的绘图参数在进行图形设计之前，设定准确的绘图参数非常重要。
选择正确的单位制，例如毫米或英寸，以确保绘制的图形符合实际尺寸要求。
另外，设置绘图比例也非常重要，可以通过缩放视图或设置视口比例来调整不同比例的图形显示。
3. 使用图层图层是CAD中一个非常有用的功能，它可以帮助你更好地控制绘图的可见性和可编辑性。
将不同元素放在不同的图层上，可以使你在设计过程中更好地组织和管理图形。
例如，你可以将线条、文字和尺寸分别放在不同的图层上，以便在需要时更方便地编辑或隐藏。
4. 自定义快捷键和命令CAD提供了许多默认的快捷键和命令，但你也可以根据自己的需求进行个性化设置。
这可以极大地提高你的工作效率。
将常用的命令和工具设置为快捷键，可以使你在操作时更加便捷和流畅。
同时，你也可以通过创建自定义命令来进一步简化重复性的操作步骤。
5. 使用CAD中的绘图命令CAD提供了丰富的绘图命令，帮助你创建各种几何图形。
例如，你可以使用直线命令创建直线，圆命令创建圆形，矩形命令创建矩形等等。
了解和熟悉这些命令将使你在绘制图形时更加方便和快捷。
6. 应用CAD中的修改命令绘制完图形后，你可能需要对其进行一些修改和调整。
CAD提供了许多强大的修改命令，如平移、旋转、镜像、缩放等。
通过熟练地运用这些命令，你可以轻松地调整图形的位置、角度或尺寸，从而使设计更加完美。

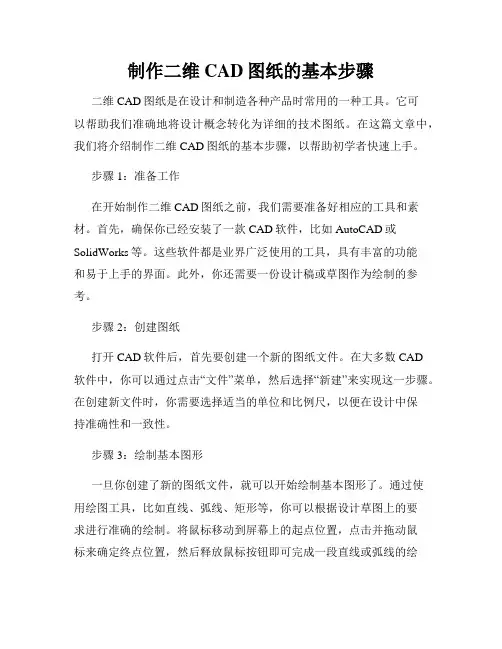

制作二维CAD图纸的基本步骤二维CAD图纸是在设计和制造各种产品时常用的一种工具。
它可以帮助我们准确地将设计概念转化为详细的技术图纸。
在这篇文章中，我们将介绍制作二维CAD图纸的基本步骤，以帮助初学者快速上手。
步骤1：准备工作在开始制作二维CAD图纸之前，我们需要准备好相应的工具和素材。
首先，确保你已经安装了一款CAD软件，比如AutoCAD或SolidWorks等。
这些软件都是业界广泛使用的工具，具有丰富的功能和易于上手的界面。
此外，你还需要一份设计稿或草图作为绘制的参考。
步骤2：创建图纸打开CAD软件后，首先要创建一个新的图纸文件。
在大多数CAD软件中，你可以通过点击“文件”菜单，然后选择“新建”来实现这一步骤。
在创建新文件时，你需要选择适当的单位和比例尺，以便在设计中保持准确性和一致性。
步骤3：绘制基本图形一旦你创建了新的图纸文件，就可以开始绘制基本图形了。
通过使用绘图工具，比如直线、弧线、矩形等，你可以根据设计草图上的要求进行准确的绘制。
将鼠标移动到屏幕上的起点位置，点击并拖动鼠标来确定终点位置，然后释放鼠标按钮即可完成一段直线或弧线的绘制。
使用CAD软件的中心、对称和延伸等功能可以更快地创建复杂的图形。
步骤4：添加尺寸和标注一旦基本图形绘制完成，接下来需要添加尺寸和标注，以便更清楚地表达设计要求。
在CAD软件中，你可以通过选择“标注”工具来添加尺寸标注，比如长度、角度和直径等。
根据设计要求，选择正确的标注类型并精确地放置在需要标注的位置上。
确保尺寸标注清晰可读，不会造成歧义。
步骤5：编辑和修改在绘制和标注完成后，你可能需要对图纸进行编辑和修改。
CAD软件提供了一系列编辑工具，比如移动、旋转、缩放和删除等功能，可以帮助你快速调整和改进图纸。
使用这些工具，你可以移动和调整图形的位置、修改标注的大小和位置，并根据需要添加或删除元素。
步骤6：保存和输出当你对CAD图纸进行了所有必要的编辑和修改后，就可以保存并输出最终版本了。

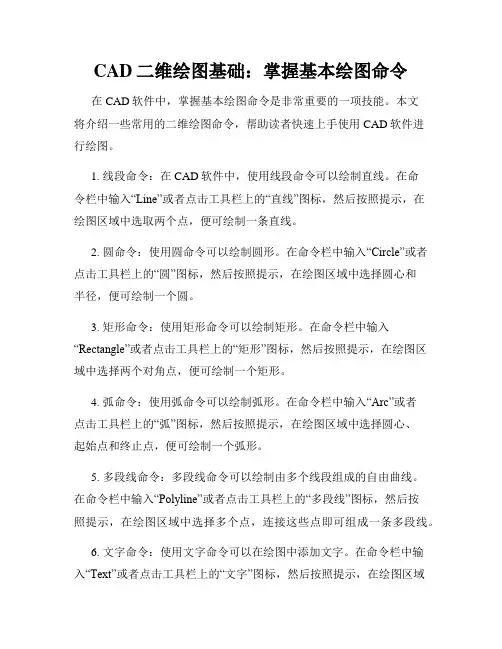

CAD二维绘图基础：掌握基本绘图命令在CAD软件中，掌握基本绘图命令是非常重要的一项技能。
本文将介绍一些常用的二维绘图命令，帮助读者快速上手使用CAD软件进行绘图。
1. 线段命令：在CAD软件中，使用线段命令可以绘制直线。
在命令栏中输入“Line”或者点击工具栏上的“直线”图标，然后按照提示，在绘图区域中选取两个点，便可绘制一条直线。
2. 圆命令：使用圆命令可以绘制圆形。
在命令栏中输入“Circle”或者点击工具栏上的“圆”图标，然后按照提示，在绘图区域中选择圆心和半径，便可绘制一个圆。

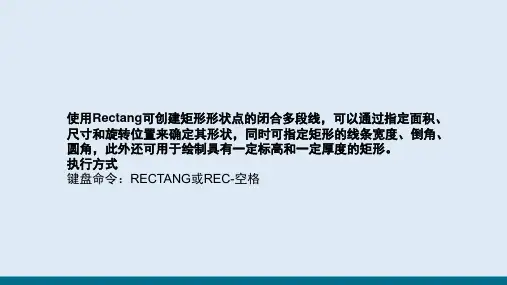

3. 矩形命令：使用矩形命令可以绘制矩形。
在命令栏中输入“Rectangle”或者点击工具栏上的“矩形”图标，然后按照提示，在绘图区域中选择两个对角点，便可绘制一个矩形。
4. 弧命令：使用弧命令可以绘制弧形。
在命令栏中输入“Arc”或者点击工具栏上的“弧”图标，然后按照提示，在绘图区域中选择圆心、起始点和终止点，便可绘制一个弧形。
5. 多段线命令：多段线命令可以绘制由多个线段组成的自由曲线。
在命令栏中输入“Polyline”或者点击工具栏上的“多段线”图标，然后按照提示，在绘图区域中选择多个点，连接这些点即可组成一条多段线。
6. 文字命令：使用文字命令可以在绘图中添加文字。
在命令栏中输入“Text”或者点击工具栏上的“文字”图标，然后按照提示，在绘图区域中指定文字的插入点、文本高度和对齐方式，然后输入文字内容，即可添加文字。
7. 偏移命令：使用偏移命令可以复制、平移线段或曲线。
在命令栏中输入“Offset”或者点击工具栏上的“偏移”图标，然后按照提示，在绘图区域中选择要偏移的线段或曲线，指定偏移距离和方向，便可进行偏移操作。
8. 修剪命令：使用修剪命令可以删除图形中的冗余部分。
在命令栏中输入“Trim”或者点击工具栏上的“修剪”图标，然后按照提示，在绘图区域中选择要修剪的线段或曲线，只保留需要的部分。
这些是CAD软件中常用的二维绘图命令，掌握它们可以帮助我们快速绘制出想要的图形。

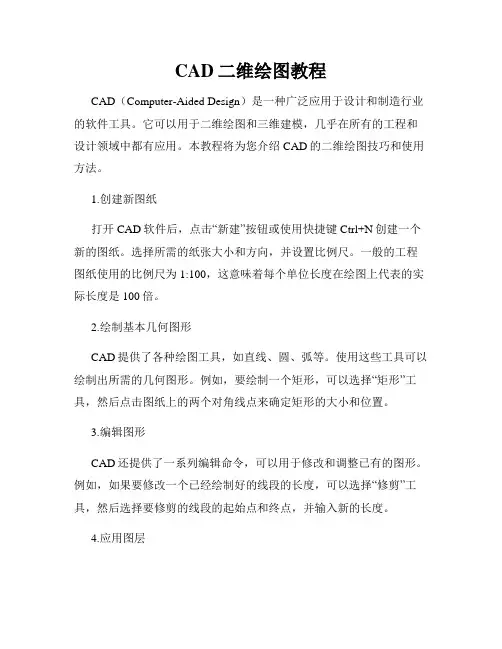

CAD二维绘图教程CAD（Computer-Aided Design）是一种广泛应用于设计和制造行业的软件工具。
它可以用于二维绘图和三维建模，几乎在所有的工程和设计领域中都有应用。
本教程将为您介绍CAD的二维绘图技巧和使用方法。
1.创建新图纸打开CAD软件后，点击“新建”按钮或使用快捷键Ctrl+N创建一个新的图纸。
选择所需的纸张大小和方向，并设置比例尺。
一般的工程图纸使用的比例尺为1:100，这意味着每个单位长度在绘图上代表的实际长度是100倍。
2.绘制基本几何图形CAD提供了各种绘图工具，如直线、圆、弧等。
使用这些工具可以绘制出所需的几何图形。
例如，要绘制一个矩形，可以选择“矩形”工具，然后点击图纸上的两个对角线点来确定矩形的大小和位置。
3.编辑图形CAD还提供了一系列编辑命令，可以用于修改和调整已有的图形。
例如，如果要修改一个已经绘制好的线段的长度，可以选择“修剪”工具，然后选择要修剪的线段的起始点和终点，并输入新的长度。
4.应用图层图层是CAD中进行图形布局和管理的重要工具。
你可以通过创建和命名不同的图层，将不同类型的图形分别放置在不同的图层上。
这样做可以使你的绘图更有组织性，并能够方便地进行修改和隐藏。
使用“图层管理器”工具可以进行图层的创建和设置。
5.使用标注工具在CAD中，标注是非常重要的。
它可以用于提供有关尺寸、角度、标记和说明等相关信息。
使用“尺寸”工具可以在绘图中添加尺寸标注，通过选中要标注的线段、圆弧或多边形，就可以快速添加尺寸标注。
此外，还可以使用文本工具添加文字标注和说明。
6.利用图块和符号库图块是CAD中的一种重要元素，它可以用来表示常用的构件或部件。
CAD提供了一个符号库，里面包含了各种预定义的图块。
你可以使用这些图块来快速绘制出常见的元件，比如门、窗户、家具等。
你还可以创建自己的图块，并将其添加到符号库中以备将来使用。
7.打印和导出完成绘图后，你可以选择打印绘图或将其导出为其他文件格式。
一、绘制基本二维图形绘制床头柜图形【练习知识要点】利用“矩形”按钮、“直线”按钮和“圆”按钮绘制床头柜，图形效果如图1.1-1所示。
图1.1-1（1）创建图形文件。
选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单击按钮，创建新的图形文件。
（2）选择【矩形】命令，绘制床头柜轮廓和矩形纹理，效果如图1.1-2所示。
命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入起点A的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 520,450 //输入对角点B的绝对坐标命令: rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 35,35 //输入起点C的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @450,380 //输入对角点D的相对坐标命令: RECTANG //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 70,70 //输入起点C的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @380,310 //输入对角点D的相对坐标图1.1 -2（3）绘制直线。
选择【直线】命令，分别对应连接最外面的矩形和最内侧矩形的顶点，如图1.1-3所示。
（4）绘制垂直直线。
选择【直线】命令，绘制相互垂直的直线，如图1.1-4所示。
图1.1-3 图1.1-4命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形上边中点A 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形下边中点B指定下一点或[放弃(U)]: //按Enter键命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形左边中点C 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形右边中点D指定下一点或[放弃(U)]: //按Enter键（5）绘制中心圆。
选择【圆】命令，选择图3-4中直线AB和直线CD的交点作为圆心，依次绘制直径为100和200的圆，完成后效果如图1.1-5所示。
图1.1-5绘制双人床图形【实践要点】利用“矩形”按钮、“直线”按钮和“圆弧”按钮绘制双人床，效果如图1.2-1所示。
图1.2-1【实践步骤】（1）创建图形文件。
选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单击按钮，创建新的图形文件。
（2）设置图形单位与界限。
设置图形单位的精度为【0.0】；设置图形界限为2970×4200。
命令: LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0,0.0>: 0,-2870指定右上角点<420.0,297.0>: 4200,100命令: LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0,-2970.0>: on（3）调整绘图窗口显示范围。
选择【视图】→【缩放】→【范围】菜单命令，使图形能够完全显示。
（4）绘制床体图形。
选择【矩形】命令，绘制双人床床体图形，如图1.2-2所示。
图1.2-2命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择【圆角】选项指定矩形的圆角半径<0.0000>: 37.5 //输入圆角半径值指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入A点的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1500,-1950 //输入B点的相对坐标（5）绘制枕头图形。
选择【矩形】命令，绘制枕头内外轮廓线图形，如图1.2-3所示。
图1.2-3命令: _rectang //选择矩形命令当前矩形模式: 圆角=37.5000指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 140,-90 //输入A点的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @525,-365 //输入B点的相对坐标命令: _rectang //选择矩形命令当前矩形模式: 圆角=37.5000指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //捕捉A处圆心点指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: //捕捉B处圆心点（6）绘制枕头图形。
选择【矩形】命令，绘制另一个枕头图形，如图1.2-4所示。
图1.2-4（7）绘制床头板图形。
依次选择【直线】命令、【圆弧】命令，绘制双人床的床头板图形，如图1.2-5所示。
图1.2-5命令: _line 指定第一点: 0,50 //选择直线命令，输入直线端点A点绝对坐标指定下一点或[放弃(U)]: 1500,50 //输入直线另一端点B点绝对坐标指定下一点或[放弃(U)]: //按【Enter】键命令: _arc 指定圆弧的起点或[圆心(C)]: //选择圆弧命令，单击直线的端点A点指定圆弧的第二个点或[圆心(C)/端点(E)]: e //选择【端点】选项指定圆弧的端点: //单击矩形直线的端点D点指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r //选择【半径】选项指定圆弧的半径: 40 //输入圆弧半径值命令: //按【Enter】键ARC 指定圆弧的起点或[圆心(C)]: //单击双人床圆弧端点C点指定圆弧的第二个点或[圆心(C)/端点(E)]: e //选择【端点】选项指定圆弧的端点: //单击直线端点B点指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r //选择【半径】选项指定圆弧的半径: 40 //输入圆弧半径值（8）绘制被子图形。
选择【直线】命令，绘制双人床的被子图形，完成后效果如图1.2-6所示。
图1.2-6绘制浴缸图形【实践要点】利用“直线”按钮、“圆”按钮、“圆弧”按钮绘制浴缸，图形效果如图1.1.3-1所示。
图1.3-1【实践步骤】（1）创建图形文件。
选择【文件】/【新建】菜单命令，弹出【选择样板】对话框，单击【打开】按钮，即可创建一个新的图形文件。
（2）选择【矩形】命令，绘制矩形浴缸图形，如图1.3-2所示。
图1.3-2命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定第一角点A点指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1500,750 //输入B点的相对坐标命令: RECTANG //按【Enter】键指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: _from 基点: <偏移>:@80, 60//单击【捕捉自】按钮，单击A点作为参考点，输入C点的相对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1045,630 //输入 D 点的相对坐标（3）选择【圆角】命令，对矩形浴缸进行倒圆角，效果如图1.3-3所示。
图1.3-3命令: _fillet //选择圆角命令当前设置: 模式= 修剪，半径= 0.0000选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R //选择【半径】选项指定圆角半径<0.0000>: 30 //输入圆角的半径值选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择第一条直线AB选择第二个对象，或按住Shift 键选择要应用角点的对象: //选择第二条直线AD（4）选择【圆弧】命令，绘制矩形浴缸内轮廓线图形，效果如图1.3-4所示。
图1.3-4命令: _arc //选择圆弧命令指定圆弧的起点或[圆心(C)]: //单击C点指定圆弧的第二个点或[圆心(C)/端点(E)]: C //选择【圆心】选顶指定圆弧的圆心: //单击CD的中点指定圆弧的端点或[角度(A)/弦长(L)]: //单击D点（5）选择【分解】命令，分解矩形浴缸内轮廓线图形，然后选择【删除】命令，删除直线CD，效果如图1.3-5所示。
图1.3-5命令: _explode //选择分解命令选择对象: 找到 1 个//选择内侧矩形选择对象: //按【Enter】键命令: _erase //选择删除命令选择对象: 找到 1 个//选择图 1.3-4 中的直线CD选择对象: //按【Enter】键（6）选择【圆】命令，打开【对象捕捉】和【对象追踪】开关，绘制冲水孔图形，两个圆的半径分别为20 和25，效果如图 1.3-7 所示。
至此，矩形浴缸图形绘制完毕。
图1.3-6 图1.3-7命令: _circle //选择圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: 120 //捕捉距形的边的中点如图 1.3-6所示，将鼠标放在中点的右侧，输入偏移值指定圆的半径或[直径(D)] <0.0000>: 20 //输入圆的半径值命令: _circle //选择圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: //单击刚绘制的圆的圆心指定圆的半径或[直径(D)] <20.0000>: 25 //输入圆的半径值绘制床头灯图形【实践要点】利用“矩形”按钮、“直线”按钮、“圆”按钮、“修剪”按钮绘制床头灯，图形效果如图1.4 - 1所示。
【实践步骤】图1.4 - 1（1）创建图形文件。
选择【文件】/【新建】菜单命令，弹出【选择样板】对话框，单击【打开】按钮，创建一个新的图形文件。
（2）选择【圆】工具，绘制床头灯灯罩的内廓和外廓图形，半径分别为85 和150，图形效果如图1.4 - 2所示。
图1.4 - 2命令: _circle //选择圆工具指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: //单击一点确定罩内轮廓圆心指定圆的半径或[直径(D)]: 85 //输入内轮廓圆半径值命令: _circle //选择圆工具指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: _from//选择【捕捉自】按钮，单击内轮廓圆圆心基点: <偏移>: @15,-58 //输入外轮廓圆圆心相对于内轮廓圆圆心的坐标指定圆的半径或[直径(D)] <85.0000>: 150 //输入外轮廓圆半径值（3）选择【直线】工具和【修剪】工具，关闭【正交】开关，绘制灯罩花纹图形，图形效果如图 1.4 - 3 所示。
