土木建筑工程CAD(李伟) PPT第4章 绘制二维图形

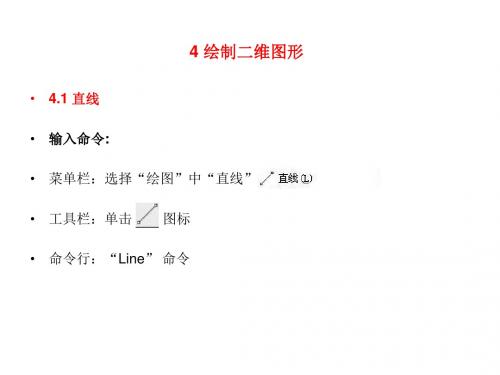

• 4.5 圆弧
• AutoCAD2010提供了11种方式绘制圆弧
• 输入命令: • 菜单栏：选择“绘图”→“圆弧” • 工具栏：单击 图标
• 命令行：“ Arc” 命令
• 命令行提示： • 命令行: arc •
指定圆弧的起点或 [圆心(CE)]: 指定点，输入c，或按 Enter键与上
一条直线、圆弧或多段线相切
• ③绘制内接正多边形 • • •
命令: _polygon 输入边的数目 <4>: 输入边数按Enter 键/空格键 指定正多边形的中心点或 [边(E)]: 指定正多边形的中心点
•
•
输入选项 [内接于圆(I)/外切于圆(C)] <I>: 输入I按Enter 键/空格键
指定圆的半径: 输入半径长度按Enter 键/空格键
• •
②倒角——设置矩形的倒角距离。
指定矩形的第一个倒角距离 <当前距离>： 输入距离并按Enter 键/
空格键
•
指定矩形的第二个倒角距离 <当前距离>： 输入距离并按Enter 键/
空格键
•
以后执行 RECTANG 命令时此值将成为当前倒角距离。
• ③标高——指定矩形的标高。 • •
指定矩形的标高 <当前标高>： 输入距离并按Enter 键/空格键
• 4.4 圆 • AutoCAD2010提供了6种方式绘制圆
• 输入命令: • 菜单栏：选择“绘图”中“圆”命令 • 工具栏：单击 图标
• 命令行：“ Circle ” 命令
• 命令行提示： • •
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 指定圆
cad二维练习图(大全)

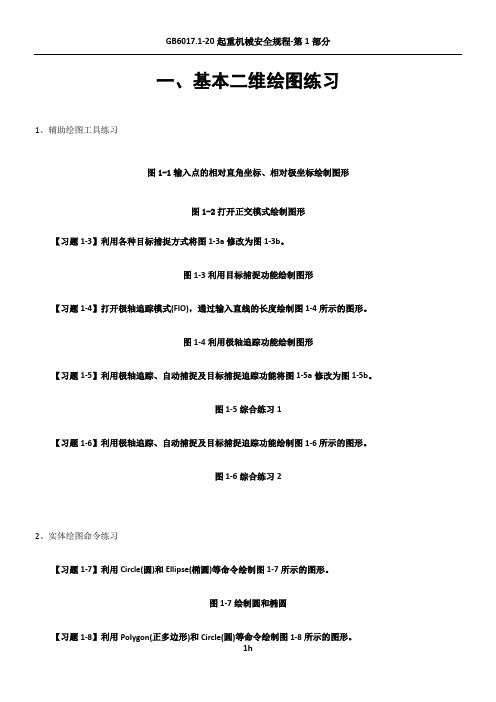

一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
第1-2讲绘制二维图形
绘图命令——多段线的编辑
修改—对象—多段线 视图—工具栏——修改2 命令行：PEdit 多段线修改选项的含义：
C/O：闭合/打开 J：合并。 E：编辑顶点 U：放弃。取消前一段画的多段线段 W：宽度。修改所画多段线的宽度 S：样条曲线 F：拟合 D：非曲线化
绘制基本图形——圆
绘图命令中的圆按钮 绘图—圆 命令行：C（Circle） 画圆的方式：
圆心、半径 圆心、直径 两点（直径） 三点 相切、相切、半径 相切、相切、相切
绘制基本图形——圆环
命令是DONUT
绘制基本图形——椭圆
绘图命令中的椭圆按钮 绘图—椭圆 命令行：EL（Ellipse） 画椭圆的方式：
第二讲 绘制二维图形
预备知识 确定点的位置： 用鼠标在屏幕上直接拾取点 用对象捕捉的方式捕捉特殊点 通过键盘输入点的坐标
坐标
在绘图过程中，如果要精确定位某个对象的位置， 应以坐标系为参照。 基本概念： 坐标系——笛卡尔坐标系、世界坐标系、用户 坐标系 坐标输入方法：
调用AutoCAD帮助系统
AutoCAD具有强大的帮助功能，可随时提供帮助. 下拉菜单－帮助 按键盘上的F1键 在命令行中输入“Help” 标准工具栏上的？键 若想知道某一命令的帮助：首先激活需要获取帮助的命 令，在此状态下按F1键 帮助下拉菜单中－实时助手：可以在执行任何一个命令 时，及时提供帮助。 注意：要提高运行性能时，应关闭实时助手。实时助手 要“退出”
中心点、轴端点（半径） 、另一轴长 轴、端点（直径） 圆弧
二维基本绘图命令
10. 样条曲线绘制命令（难点）
➢命令功能：绘制一条平滑相连旳样条曲线。 ➢命令调用方式：
➢菜单方式： 【绘图】→【样条曲线】 ➢图标方式： ➢键盘输入方式：SPLINE
指定第一种点或[对象（O）]：
选项阐明： （1）指定第一种点
输入第一点后，出现一橡皮筋线，并提醒：指定下一点： 指定下一点或[闭合（C）/拟合公差（F）]〈起点切向〉：
9. 多段线绘制命令（难点）
➢命令功能：绘制任意宽度旳直线、任意宽 度任意形状旳曲线或者直线与曲线旳任意 结合。
➢命令调用方式：
➢菜单方式： 【绘图】→【多段线】 ➢图标方式： ➢键盘输入方式： PLINE或PL
指定下一点或[圆弧（A）/闭合（C）/半宽 （H）/长度（L）/放弃（U）/宽度（W）]：
12.多线绘制命令 （难点）
➢命令功能：绘制多行平行线，最多可达16条。 ➢命令调用方式：
➢菜单方式： 【绘图】→【多线】 ➢图标方式： ➢键盘输入方式： MLINE
指定起点或[对正（J）/百分比（S）/样式 （ST）]：
选项阐明： （1）指定起点 指定多线起点后，AutoCAD继续提醒： 指定下一点或[放弃（U）]： 指定下一点后，AutoCAD继续提醒： 指定下一点或[闭合（C）/放弃（U）]： 系统将反复这一提醒，直至按回车键或者右键确认， 退出命令。
4）定数等分点绘制命令
➢命令功能：按指定旳等分数将对象等分，并在 该对象上绘制等分点，或在等分点处插入块。 它合用旳对象能够是直线、圆、圆弧、多段线 和样条曲线等。
➢命令调用方式：
➢菜单方式： 【绘图】→【点】→【定数等分】 ➢键盘输入方式： DIVIDE
5）定距等分点绘制命令
➢命令功能：按指定旳长度测量某一对象，并用 点在该对象上旳分点处作标识，或在分点处插 入块。
AutoCAD二维绘图软件入门教程
AutoCAD二维绘图软件入门教程在设计和工程领域中，AutoCAD软件是最常用的二维绘图工具之一。
它提供了强大的功能和易于使用的界面，使得绘图变得简单而高效。
本篇文章将为读者提供一个AutoCAD二维绘图软件的入门教程。
第一章：AutoCAD介绍AutoCAD是一款由美国Autodesk公司开发的计算机辅助设计（CAD）软件。
它在绘图和设计过程中提供了许多工具和功能，包括绘图、修改、标注、测量等。
AutoCAD支持多种文件格式，如DWG、DXF等。
它适用于建筑、机械、电气等各个领域的设计和绘图。
第二章：界面和工具栏打开AutoCAD软件后，我们将看到一个包含菜单栏、工具栏、绘图区域和命令行的界面。
菜单栏提供了各种菜单选项，如文件、编辑、视图等。
工具栏包含常用工具按钮，如绘制线条、绘制圆等。
绘图区域是我们进行绘图的主要区域，而命令行则用于输入命令和查看系统信息。
第三章：绘图基础在AutoCAD中进行绘图之前，我们需要了解一些基本概念。
例如，我们需要了解坐标系，其中原点是(0,0)，水平方向为x轴，垂直方向为y轴。
我们还需要熟悉单位设置，例如长度单位可以是毫米、英尺等。
此外，也需要了解各种常用的绘图命令，如绘制直线、绘制圆等。
第四章：线条和实体在AutoCAD中，线条是最基本的元素之一。
我们可以使用直线命令来绘制直线，只需指定起点和终点即可。
除了直线之外，AutoCAD还支持绘制其他类型的线条，如多段线和样条曲线。
此外，AutoCAD还支持绘制各种实体，如矩形、椭圆、多边形等。
第五章：修改和编辑在绘图过程中，我们经常需要修改和编辑已经绘制的图形。
AutoCAD提供了许多功能强大的命令，如移动、旋转、缩放等，帮助我们完成这些操作。
我们可以使用这些命令来移动图形的位置、改变图形的大小和形状，以及进行其他各种编辑操作。
第六章：标注和尺寸在设计和工程领域中，标注和尺寸是非常重要的工作。
AutoCAD提供了多种标注和尺寸工具，如直线标注、半径标注、角度标注等。
cad二维练习图大全
7
图1-17用Move等命令绘制图形
【习题1-18】用Fillet（圃角卜Chamfer（倒角卜Mirror（镜像）等命令绘制图1-18所示的图形。
图1-18用Fillet、Chamfer、Mirror等命令绘制图形
【习题1-19】用Copy（复制）和Mirror（镜像）等命令绘制图1-19所示的图形。
共％
第张
40CY
技术要求
调膚处理T2孙
图4-4“套筒”零件图
rJ0
f3
⑷“手把”零件图
Q.O2 C
宵¥
图4-3“模体”零件图
设计
制图
描图
审核
套筒
【习题1-20】用Mirror（镜像）和Rotate（旋转）等命令绘制图1-20所示的图形。
【习题1-21】用Mirror（镜像）、Align（对齐）和Array（阵列）等命令绘制图1-21所示的图形。
图1-21用Mirror、Align和Array等命令绘制图形
【习题1-22】用Copy（复制）和Stretch（拉伸）等命令绘制图1-22所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线
【习题1-13】用Offset（等距线）和Extend（延伸）命令将图1-13a修改为图1-13b
命令绘制图形
【习题1-14】用Array（阵列）等命令绘制图1-14所示的图形。
【习题1-15】用Array（阵列）和Rotate（旋转）等命令绘制图1-15所示的图形。
32
4.|.加
0.01 B
比例I：〕数尿1
搔
审視
技术護求
1.齿也高频洋火5O-55HRC.
2.未注圈角池.
扎余牡
图1-17用Move等命令绘制图形
【习题1-18】用Fillet（圃角卜Chamfer（倒角卜Mirror（镜像）等命令绘制图1-18所示的图形。
图1-18用Fillet、Chamfer、Mirror等命令绘制图形
【习题1-19】用Copy（复制）和Mirror（镜像）等命令绘制图1-19所示的图形。
共％
第张
40CY
技术要求
调膚处理T2孙
图4-4“套筒”零件图
rJ0
f3
⑷“手把”零件图
Q.O2 C
宵¥
图4-3“模体”零件图
设计
制图
描图
审核
套筒
【习题1-20】用Mirror（镜像）和Rotate（旋转）等命令绘制图1-20所示的图形。
【习题1-21】用Mirror（镜像）、Align（对齐）和Array（阵列）等命令绘制图1-21所示的图形。
图1-21用Mirror、Align和Array等命令绘制图形
【习题1-22】用Copy（复制）和Stretch（拉伸）等命令绘制图1-22所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线
【习题1-13】用Offset（等距线）和Extend（延伸）命令将图1-13a修改为图1-13b
命令绘制图形
【习题1-14】用Array（阵列）等命令绘制图1-14所示的图形。
【习题1-15】用Array（阵列）和Rotate（旋转）等命令绘制图1-15所示的图形。
32
4.|.加
0.01 B
比例I：〕数尿1
搔
审視
技术護求
1.齿也高频洋火5O-55HRC.
2.未注圈角池.
扎余牡
CAD基础-图形绘制

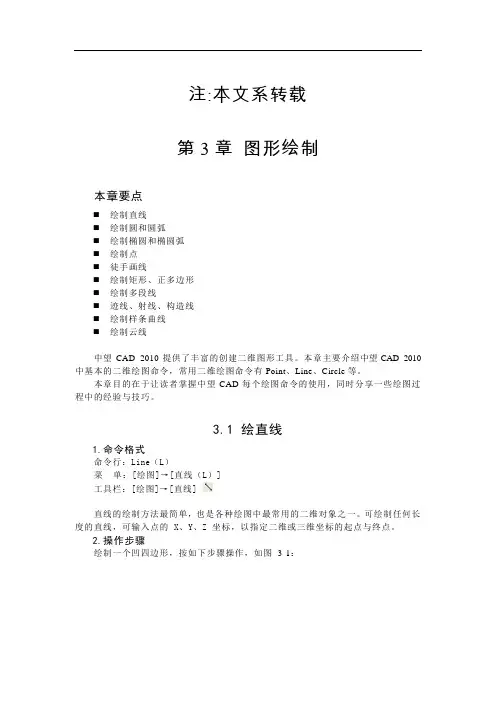

注:本文系转载第3章图形绘制本章要点⏹绘制直线⏹绘制圆和圆弧⏹绘制椭圆和椭圆弧⏹绘制点⏹徒手画线⏹绘制矩形、正多边形⏹绘制多段线⏹迹线、射线、构造线⏹绘制样条曲线⏹绘制云线中望CAD 2010提供了丰富的创建二维图形工具。
本章主要介绍中望CAD 2010中基本的二维绘图命令，常用二维绘图命令有Point、Line、Circle等。
本章目的在于让读者掌握中望CAD每个绘图命令的使用，同时分享一些绘图过程中的经验与技巧。
3.1 绘直线1.命令格式命令行：Line（L）菜单：[绘图]→[直线（L）]工具栏：[绘图]→[直线]直线的绘制方法最简单，也是各种绘图中最常用的二维对象之一。
可绘制任何长度的直线，可输入点的 X、Y、Z 坐标，以指定二维或三维坐标的起点与终点。
2.操作步骤绘制一个凹四边形，按如下步骤操作，如图3-1：图 3-1 凹四边形命令: Line 执行Line命令线的起始点: 100,50 输入绝对直角坐标：[X] ,[Y]，确定第1点角度(A)/长度(L)/指定下一点: A 输入A，以角度和长度来确定第2点线的角度:50 输入角度值50线的长度: 15 输入长度值15角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @1,20输入相对直角坐标：@[X],[Y] 确定第3点角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @30<-40输入相对极坐标：@[距离]＜[角度] 确定第4点角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/指定下一点:C输入C 闭合二维线段以上通过了解相对坐标和极坐标方式来确定直线的定位点，目的是为练习中望CAD2010的精确绘图。
直线命令的选项介绍如下：角度(A)：指的是直线段与当前 UCS的 X 轴之间的角度。
长度(L)：指的是两点间直线的距离。
跟踪(F): 跟踪最近画过的线或弧终点的切线方向，以便沿着这个方向继续画线。
AutoCAD 2017基础教程教学课件第4章绘制二维图形
段线的起点。
输入线段数目或 [块(B)]: 5↙
4.2 绘制直线、 射线和构造线
线是由点构成的，过两个点就可以确定一条直线。直线类命 令包括直线段、射线和构造线，这几个命令是AutoCAD中最简 单的绘图命令。
4.2.1 绘制直线
直线是最常用的基本图形元素之一，使用直线命令可以绘制直线，这 是最为常用的AutoCAD绘图命令。
【执行过程】 命令: RECTANG↙ 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://指定角点或对
//矩形进行设置
4.3.1 绘制矩形
【选项说明】 （1）倒角（C）：用于绘制倒角的矩形，设置矩形的倒角距离，如图4-11所 示。 （2）标高（E）：指定矩形的标高，即矩形在Z轴上的高度，这需要在三维 视图中才能观察到效果，如图4-12所示。 （3）圆角（F）：指定矩形的圆角半径，如图4-13所示。
图4-2“点样式”对话框
1.绘制单点
4.1.1 绘制单点和多点
创建点的方法有两种：第一种方法是输入准确的坐标值创建点,如图4-
3所示。第二种是选择一个参考创建点，选择的点可以是对象上的点，也
可以是相对于对象之外的参考点，如图4-4所示。
图4-3输入准确的坐标值创建点
技术指南
图4-4选择一个参考创建点
图4-7 定数等分效果
【执行方法】
等分的起点随着对象 类型变化。对于直线
（1）在命令行中输入DIVIDE并按Enter键。
或非闭合的多段线，
（2）执行“绘图”→“点”→“定数等分”菜单命令。起 点 是 距 离 选 择 点 最
【执行过程】
近的端点。对于闭合
命令: DIVIDE↙
AutoCAD二维绘图实用技巧
AutoCAD二维绘图实用技巧第一章：概述AutoCADAutoCAD是一款在工程设计和绘图中广泛应用的软件，具备强大的二维绘图功能。
通过学习和掌握AutoCAD的实用技巧，用户可以更高效地完成绘图任务。
第二章：基本绘图命令在AutoCAD中，了解基本的绘图命令是非常重要的。
例如，线段命令可用于绘制直线，圆命令可绘制圆形。
此外，熟悉修改命令，如移动、复制和旋转，有助于修改已绘制的图形。
第三章：使用图层管理AutoCAD的图层管理功能十分强大。
通过合理设置图层属性，用户可以将不同的元素分组并分配不同的显示属性。
这样，用户可以方便地控制绘图的可见性和编辑性。
第四章：使用块和属性块和属性允许用户创建可重复使用的元素，并可以在绘图中实现数据的动态更新。
块是由多个对象组成的单个实体，而属性则可用于插入块时输入数据。
第五章：使用注释和尺寸标注在绘图中添加注释和尺寸标注是必不可少的。
AutoCAD提供了多种注释和尺寸标注工具，如多行文本和引线标注。
通过正确使用这些工具，用户可以清晰地表达设计意图。
第六章：运用图形编辑工具AutoCAD提供了丰富的图形编辑工具，如修剪、延伸和平移。
通过灵活运用这些工具，用户可以快速地调整和修改绘图中的元素，提高绘图的准确度和效率。
第七章：应用自定义线型和线宽AutoCAD允许用户创建自定义的线型和线宽。
这对于绘制特殊图形和实现绘图标准化非常有用。
用户可以根据需要定制自己的线型和线宽，并将其应用于绘图项目中。
第八章：利用图块库和图纸集AutoCAD的图块库和图纸集功能可帮助用户组织和管理大型项目中的多个绘图文件。
通过创建图块库和图纸集，用户可以方便地对项目进行管理和协作。
第九章：使用快捷键和命令别名快捷键和命令别名是提高绘图效率的重要工具。
AutoCAD允许用户自定义快捷键和命令别名，以便快速执行常用命令和操作。
合理设置快捷键和命令别名，可以大大减少鼠标操作。
第十章：掌握绘图布局和打印设置绘图布局和打印设置是将绘图文件输出为纸质或电子文档必须的步骤。
2.1绘制二维图形(精)
模块二AutoCAD2016基本操作学习目标：了解AutoCAD软件的平面绘图和图形编辑命令，掌握这些命令的用法。
相关理论：AutoCAD平面绘图与图形编辑命令。
必备技能：能够熟练应用AutoCAD软件的常用的平面绘图命令进行绘图，利用修改命令进行图形的编辑。
2.1绘制二维图形在室内与家具设计中，基本图形的绘制、编辑、缩放、尺寸标注、文字注释等操作是非常重要的，也是设计制图人员所必须掌握的。
本章将重点介绍室内与家具设计人员必须掌握的基本绘图技能。
在本节要求我们掌握绘制直线对象，如绘制线段、射线、构造线；绘制矩形和等边多边形；绘制曲线对象，如绘制圆、圆环、圆弧、椭圆及椭圆弧；设置点的样式并绘制点对象，图1-1-32工具栏绘图工具图1-1-30工具栏绘图工具本节任务涉及平面绘图快捷命令序号命令说明快捷键序号命令说明快捷键1直线L2射线RAY3构造线XL4多段线PL５多线ML６正多边形POL７矩形REC８圆形C９圆弧A10椭圆EL11单点PO12定数等分DIV13定距等分ME14图案填充H15圆弧A16椭圆EL2.1.1绘制点在AutoCAD2016中，点对象可以作为捕捉或者偏移对象的节点或参考点。
可以通过单点、多点、定数等分、定距等分四种方式创建点对象。
在创建点对象之前，可以根据实际需求设置点的样式和大小。
2.1.1.1设置点的样式与大小选择“格式”>“点样式”命令，即执行DDPTYPE命令，AutoCAD弹出右图所示的“点样式”对话框，用户可通过该对话框选择自己需要的点样式,如图：1-1-32所示。
此外，还可以利用对话框中的“点大小”编辑框确定点的大小。
图1-1-32点样式2.1.1.2绘制单点执行POINT命令，或直接输入快捷命令“PO”，AutoCAD提示：指定点:在该提示下确定点的位置，AutoCAD就会在该位置绘制出相应的点。
则绘制的单点如图所示1-1-33所示：图1-1-33单点绘制2.1.1.3绘制多点绘制多点就是在输入命令后，能一次制定多个点，在“常用”选项卡的“绘图”面板中点击“多点”按钮，如图1-1-34所示，然后在绘图区指定位置多次点击，即可完成多个点的绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绘制基本二维图形绘制床头柜图形【练习知识要点】利用“矩形”按钮、“直线”按钮和“圆”按钮绘制床头柜，图形效果如图1.1-1所示。
图1.1-1（1）创建图形文件。
选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单击按钮，创建新的图形文件。
（2）选择【矩形】命令，绘制床头柜轮廓和矩形纹理，效果如图1.1-2所示。
命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入起点A的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: 520,450 //输入对角点B的绝对坐标命令: rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 35,35 //输入起点C的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @450,380 //输入对角点D的相对坐标命令: RECTANG //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 70,70 //输入起点C的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @380,310 //输入对角点D的相对坐标图1.1 -2（3）绘制直线。
选择【直线】命令，分别对应连接最外面的矩形和最内侧矩形的顶点，如图1.1-3所示。
（4）绘制垂直直线。
选择【直线】命令，绘制相互垂直的直线，如图1.1-4所示。
图1.1-3 图1.1-4命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形上边中点A 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形下边中点B指定下一点或[放弃(U)]: //按Enter键命令: _line 指定第一点: //选择直线命令，捕捉并单击最内侧矩形左边中点C 指定下一点或[放弃(U)]: //捕捉并单击最内侧矩形右边中点D指定下一点或[放弃(U)]: //按Enter键（5）绘制中心圆。
选择【圆】命令，选择图3-4中直线AB和直线CD的交点作为圆心，依次绘制直径为100和200的圆，完成后效果如图1.1-5所示。
图1.1-5绘制双人床图形【实践要点】利用“矩形”按钮、“直线”按钮和“圆弧”按钮绘制双人床，效果如图1.2-1所示。
图1.2-1【实践步骤】（1）创建图形文件。
选择【文件】→【新建】菜单命令，弹出【选择样板】对话框，单击按钮，创建新的图形文件。
（2）设置图形单位与界限。
设置图形单位的精度为【0.0】；设置图形界限为2970×4200。
命令: LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0,0.0>: 0,-2870指定右上角点<420.0,297.0>: 4200,100命令: LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0,-2970.0>: on（3）调整绘图窗口显示范围。
选择【视图】→【缩放】→【范围】菜单命令，使图形能够完全显示。
（4）绘制床体图形。
选择【矩形】命令，绘制双人床床体图形，如图1.2-2所示。
图1.2-2命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择【圆角】选项指定矩形的圆角半径<0.0000>: 37.5 //输入圆角半径值指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入A点的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1500,-1950 //输入B点的相对坐标（5）绘制枕头图形。
选择【矩形】命令，绘制枕头内外轮廓线图形，如图1.2-3所示。
图1.2-3命令: _rectang //选择矩形命令当前矩形模式: 圆角=37.5000指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 140,-90 //输入A点的绝对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @525,-365 //输入B点的相对坐标命令: _rectang //选择矩形命令当前矩形模式: 圆角=37.5000指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //捕捉A处圆心点指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: //捕捉B处圆心点（6）绘制枕头图形。
选择【矩形】命令，绘制另一个枕头图形，如图1.2-4所示。
图1.2-4（7）绘制床头板图形。
依次选择【直线】命令、【圆弧】命令，绘制双人床的床头板图形，如图1.2-5所示。
图1.2-5命令: _line 指定第一点: 0,50 //选择直线命令，输入直线端点A点绝对坐标指定下一点或[放弃(U)]: 1500,50 //输入直线另一端点B点绝对坐标指定下一点或[放弃(U)]: //按【Enter】键命令: _arc 指定圆弧的起点或[圆心(C)]: //选择圆弧命令，单击直线的端点A点指定圆弧的第二个点或[圆心(C)/端点(E)]: e //选择【端点】选项指定圆弧的端点: //单击矩形直线的端点D点指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r //选择【半径】选项指定圆弧的半径: 40 //输入圆弧半径值命令: //按【Enter】键ARC 指定圆弧的起点或[圆心(C)]: //单击双人床圆弧端点C点指定圆弧的第二个点或[圆心(C)/端点(E)]: e //选择【端点】选项指定圆弧的端点: //单击直线端点B点指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r //选择【半径】选项指定圆弧的半径: 40 //输入圆弧半径值（8）绘制被子图形。
选择【直线】命令，绘制双人床的被子图形，完成后效果如图1.2-6所示。
图1.2-6绘制浴缸图形【实践要点】利用“直线”按钮、“圆”按钮、“圆弧”按钮绘制浴缸，图形效果如图1.1.3-1所示。
图1.3-1【实践步骤】（1）创建图形文件。
选择【文件】/【新建】菜单命令，弹出【选择样板】对话框，单击【打开】按钮，即可创建一个新的图形文件。
（2）选择【矩形】命令，绘制矩形浴缸图形，如图1.3-2所示。
图1.3-2命令: _rectang //选择矩形命令指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定第一角点A点指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1500,750 //输入B点的相对坐标命令: RECTANG //按【Enter】键指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: _from 基点: <偏移>:@80, 60//单击【捕捉自】按钮，单击A点作为参考点，输入C点的相对坐标指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @1045,630 //输入 D 点的相对坐标（3）选择【圆角】命令，对矩形浴缸进行倒圆角，效果如图1.3-3所示。
图1.3-3命令: _fillet //选择圆角命令当前设置: 模式= 修剪，半径= 0.0000选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R //选择【半径】选项指定圆角半径<0.0000>: 30 //输入圆角的半径值选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择第一条直线AB选择第二个对象，或按住Shift 键选择要应用角点的对象: //选择第二条直线AD（4）选择【圆弧】命令，绘制矩形浴缸内轮廓线图形，效果如图1.3-4所示。
图1.3-4命令: _arc //选择圆弧命令指定圆弧的起点或[圆心(C)]: //单击C点指定圆弧的第二个点或[圆心(C)/端点(E)]: C //选择【圆心】选顶指定圆弧的圆心: //单击CD的中点指定圆弧的端点或[角度(A)/弦长(L)]: //单击D点（5）选择【分解】命令，分解矩形浴缸内轮廓线图形，然后选择【删除】命令，删除直线CD，效果如图1.3-5所示。
图1.3-5命令: _explode //选择分解命令选择对象: 找到 1 个//选择内侧矩形选择对象: //按【Enter】键命令: _erase //选择删除命令选择对象: 找到 1 个//选择图 1.3-4 中的直线CD选择对象: //按【Enter】键（6）选择【圆】命令，打开【对象捕捉】和【对象追踪】开关，绘制冲水孔图形，两个圆的半径分别为20 和25，效果如图 1.3-7 所示。
至此，矩形浴缸图形绘制完毕。
图1.3-6 图1.3-7命令: _circle //选择圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: 120 //捕捉距形的边的中点如图 1.3-6所示，将鼠标放在中点的右侧，输入偏移值指定圆的半径或[直径(D)] <0.0000>: 20 //输入圆的半径值命令: _circle //选择圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: //单击刚绘制的圆的圆心指定圆的半径或[直径(D)] <20.0000>: 25 //输入圆的半径值绘制床头灯图形【实践要点】利用“矩形”按钮、“直线”按钮、“圆”按钮、“修剪”按钮绘制床头灯，图形效果如图1.4 - 1所示。
【实践步骤】图1.4 - 1（1）创建图形文件。
选择【文件】/【新建】菜单命令，弹出【选择样板】对话框，单击【打开】按钮，创建一个新的图形文件。
（2）选择【圆】工具，绘制床头灯灯罩的内廓和外廓图形，半径分别为85 和150，图形效果如图1.4 - 2所示。
图1.4 - 2命令: _circle //选择圆工具指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: //单击一点确定罩内轮廓圆心指定圆的半径或[直径(D)]: 85 //输入内轮廓圆半径值命令: _circle //选择圆工具指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: _from//选择【捕捉自】按钮，单击内轮廓圆圆心基点: <偏移>: @15,-58 //输入外轮廓圆圆心相对于内轮廓圆圆心的坐标指定圆的半径或[直径(D)] <85.0000>: 150 //输入外轮廓圆半径值（3）选择【直线】工具和【修剪】工具，关闭【正交】开关，绘制灯罩花纹图形，图形效果如图 1.4 - 3 所示。
