cad怎样绘制二维图形
二维图形是cad主要绘制的，所以大家还是需要将二维图形绘制方法弄懂。

那么大家知道cad怎样绘制二维图形吗?下面是店铺整理的cad怎样绘制二维图形的方法，希望能帮到大家!
cad绘制二维图形的方法
1、绘图菜单绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2007 的大部分绘图命令。

选择该菜单中的命令或子命令，可绘制出相应的二维图形。

2、绘图工具栏“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。

3、屏幕菜单“屏幕菜单”是AutoCAD 2007 的另一种菜单形式。

选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。

“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD 2007 的绘图命令相对应。

默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。

4、绘图命令使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter 键，并根据命令行的提示信息进行绘图操作。

这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。

如何使用CAD软件创建二维图形CAD软件是一种广泛应用于工程设计和制造领域的计算机辅助设计工具。

它可以帮助工程师和设计师以更高效和准确的方式创建二维图形。

在本文中，我们将讨论如何使用CAD软件创建二维图形，并提供一些使用技巧和注意事项。

第一步是打开CAD软件并创建新的绘图文件。

根据软件的不同，你可能需要在菜单栏或工具栏中找到“新建”或“创建新图纸”的选项。

选择适当的图纸尺寸和单位（如英寸或毫米），这将取决于你的设计需求。

接下来，你需要选择适当的绘图工具。

在CAD软件中，你可以使用线条、圆、矩形等基本几何形状来创建图形。

通常，在工具栏上有相应的图标，点击它们以选择你想要使用的工具。

你也可以使用快捷键来加快操作速度，例如按下“L”键可以选择直线工具。

当你选择了绘图工具后，你需要在绘图区域中点击并拖动鼠标来绘制图形。

例如，如果你选择了直线工具，点击绘图区域中的一个点，然后按住鼠标并拖动到另一个点，松开鼠标来完成直线的绘制。

对于其他形状如圆或矩形，你可以类似地操作。

在CAD软件中，你还可以使用各种编辑工具对已经创建的图形进行修改。

这些工具可以帮助你调整图形的尺寸、位置和形状。

例如，你可以使用“修剪”工具来删除图形中的一部分，或使用“平移”工具来移动整个图形。

另一个重要的功能是图层管理。

在CAD软件中，你可以创建多个图层，并在不同的图层上绘制不同的图形元素。

这种功能可以方便地控制图形的可见性和编辑。

在设置图层时，建议给每个图层分配一个具有描述性的名称，并根据需要设置图层的颜色和线型。

除了基本的绘图工具和编辑功能，CAD软件还提供了一些高级功能来帮助你更加灵活地创建和编辑图形。

例如，你可以使用参数化设计工具来创建可以自动调整的图形。

这意味着，你可以通过更改一些参数的值来调整图形的大小或形状。

此外，CAD软件还可以支持标注和尺寸的功能。

你可以在图形上添加文本、箭头和尺寸标记，用来描述和测量图形的特征。

这对于制造和工程设计来说非常有用，因为它可以帮助其他人更好地理解你的设计意图。

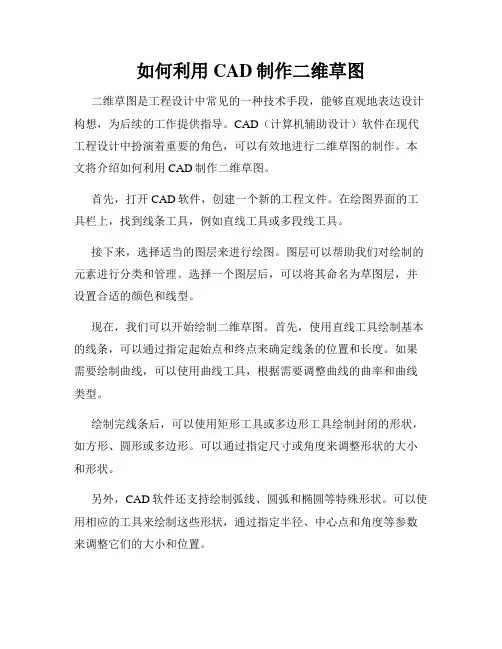

如何利用CAD制作二维草图二维草图是工程设计中常见的一种技术手段，能够直观地表达设计构想，为后续的工作提供指导。

CAD（计算机辅助设计）软件在现代工程设计中扮演着重要的角色，可以有效地进行二维草图的制作。

本文将介绍如何利用CAD制作二维草图。

首先，打开CAD软件，创建一个新的工程文件。

在绘图界面的工具栏上，找到线条工具，例如直线工具或多段线工具。

接下来，选择适当的图层来进行绘图。

图层可以帮助我们对绘制的元素进行分类和管理。

选择一个图层后，可以将其命名为草图层，并设置合适的颜色和线型。

现在，我们可以开始绘制二维草图。

首先，使用直线工具绘制基本的线条，可以通过指定起始点和终点来确定线条的位置和长度。

如果需要绘制曲线，可以使用曲线工具，根据需要调整曲线的曲率和曲线类型。

绘制完线条后，可以使用矩形工具或多边形工具绘制封闭的形状，如方形、圆形或多边形。

可以通过指定尺寸或角度来调整形状的大小和形状。

另外，CAD软件还支持绘制弧线、圆弧和椭圆等特殊形状。

可以使用相应的工具来绘制这些形状，通过指定半径、中心点和角度等参数来调整它们的大小和位置。

在绘制过程中，可以使用捕捉工具来帮助精确定位和对齐元素。

常见的捕捉点包括端点、中心点、插入点和中点等。

在捕捉选项中，选择适当的捕捉点并启用捕捉功能，可以轻松地将元素对齐和定位到指定的位置。

除了基本的线条和形状，CAD软件还支持添加文本和尺寸标注。

文本工具可以用于添加标签和注释，尺寸标注工具可以用于标记线条和形状的尺寸。

通过调整文本和标注的属性，如字体、颜色和大小，可以使草图更加清晰易读。

在绘制过程中，可以使用修改工具来编辑已有的元素。

常见的修改操作包括移动、旋转、镜像和缩放等。

选择相应的修改工具后，点击要修改的元素，然后按照提示进行相应的操作。

最后，保存草图并进行进一步的编辑和处理。

CAD软件可支持将草图保存为常见的文件格式，如DWG或DXF，以便与其他设计软件或工程软件进行交互。

如何利用CAD进行二维绘图CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑、工程、机械等行业的设计工具。

利用CAD，可以高效地进行二维绘图，方便实现设计和修改。

以下是一些使用CAD进行二维绘图的技巧和步骤。

1. 创建新项目：在CAD软件中，首先要创建一个新的项目。

选择“文件”-“新建”或使用快捷键Ctrl+N，然后选择所需的画布尺寸和单位。

2. 设置图层：图层是CAD中非常重要的概念，通过设置不同的图层，可以更好地组织和控制绘图元素。

选择“图层”或使用快捷键Ctrl+L，可以创建新的图层，并设置其名称、颜色和线型等属性。

3. 绘制线段：使用“直线”工具或选择快捷键L，在画布上点击鼠标左键，然后拖动鼠标，即可绘制一条直线。

按下Shift键可以锁定水平或垂直方向，以获得更准确的线段。

4. 绘制曲线：在CAD中，可以使用多种工具绘制曲线，例如“弧线”、“样条线”和“椭圆”等。

选择相应的工具，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出曲线。

通过调整曲线控制点和方向，可以精确地控制曲线的形状。

5. 编辑图形：在CAD中，可以通过选中图形并使用命令进行一系列的编辑操作。

例如，选择图形后，按下Del键可以删除它；按下Ctrl+C和Ctrl+V可以复制和粘贴图形；使用“移动”命令可以在画布上移动图形。

6. 添加文字和注释：使用CAD中的“文字”工具，可以添加文字和注释。

选择工具后，在画布上点击鼠标左键，输入所需的文字内容。

还可以调整文字的字体、大小和颜色等属性。

7. 使用构造工具绘制特殊形状：CAD软件提供了一些特殊的绘图工具，例如“圆心圆”、“圆角矩形”和“多边形”等。

选择相应工具后，在画布上点击鼠标左键，然后拖动鼠标，即可绘制出所需的特殊形状。

8. 标注和尺寸：在CAD中，可以使用“标注”工具添加标注和尺寸信息。

选择工具后，在画布上点击鼠标左键，然后拖动鼠标，即可添加标注线和相关尺寸。

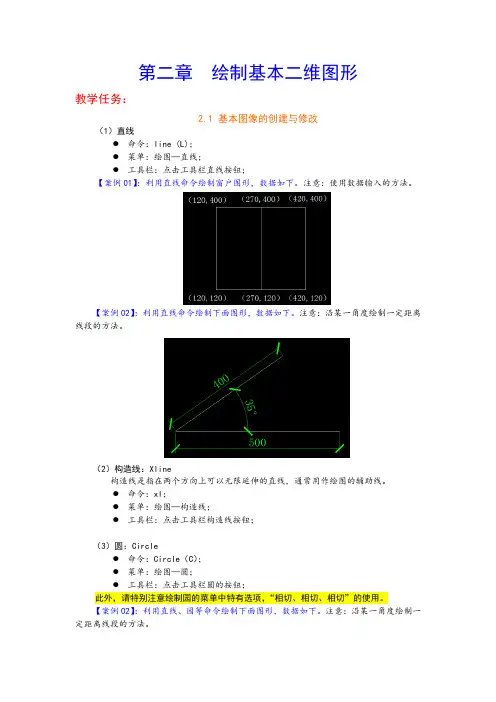

第二章绘制基本二维图形教学任务：2.1 基本图像的创建与修改（1）直线●命令：line (L)；●菜单：绘图—直线；●工具栏：点击工具栏直线按钮；【案例01】：利用直线命令绘制窗户图形，数据如下。

注意：使用数据输入的方法。

【案例02】：利用直线命令绘制下面图形，数据如下。

注意：沿某一角度绘制一定距离线段的方法。

（2）构造线：Xline构造线是指在两个方向上可以无限延伸的直线，通常用作绘图的辅助线。

●命令：xl；●菜单：绘图—构造线；●工具栏：点击工具栏构造线按钮；（3）圆：Circle●命令：Circle（C）；●菜单：绘图—圆；●工具栏：点击工具栏圆的按钮；此外，请特别注意绘制园的菜单中特有选项，“相切、相切、相切”的使用。

【案例02】：利用直线、园等命令绘制下面图形，数据如下。

注意：沿某一角度绘制一定距离线段的方法。

（4）圆弧：Arc●命令：Arc（A）；●菜单：绘图—圆弧；●工具栏：点击工具栏圆弧的按钮；【案例03】：利用直线和圆弧命令绘制平面门图形，数据如下。

【案例04】：绘制梅花，数据如下，须建立图层命令: a （绘制圆弧1）ARC 指定圆弧的起点或[圆心(C)]: 140,110指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: @40<180指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: r指定圆弧的半径: <正交关> 20命令: a （绘制圆弧2）ARC 指定圆弧的起点或[圆心(C)]:（直接点击P2）指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: @40<252指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: a指定包含角: 180命令: a （绘制圆弧3）ARC 指定圆弧的起点或[圆心(C)]：（直接点击P3）指定圆弧的第二个点或[圆心(C)/端点(E)]: c指定圆弧的圆心: @20<324指定圆弧的端点或[角度(A)/弦长(L)]: a指定包含角: 180命令: a （绘制圆弧4）ARC 指定圆弧的起点或[圆心(C)]: （直接点击P4）指定圆弧的第二个点或[圆心(C)/端点(E)]: c指定圆弧的圆心: @20<36指定圆弧的端点或[角度(A)/弦长(L)]: L指定弦长: 40命令: a （绘制圆弧5）ARC 指定圆弧的起点或[圆心(C)]: （直接点击P5）指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: （直接点击P1）指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: a指定包含角: 180（5）圆环：Donut●命令：Donut；●菜单：绘图—圆环；注：若圆环内径为0，则画出实心填充园。

CAD绘图中的二维图形构建技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。

在CAD软件中，二维图形是构建和展示设计的基本元素。

在本文中，我们将介绍几种在CAD绘图中常用的二维图形构建技巧。

1. 线段绘制：在CAD中，绘制线段是最基本的操作之一。

有两种方法可以绘制线段：直接输入起点和终点的坐标值，或者使用线段命令并通过鼠标点击来定义起点和终点。

在绘制线段时，可以使用CAD软件提供的几何约束工具来确保线段的平行、垂直或与已有图形对齐。

2. 弧线绘制：弧线是由部分圆形组成的曲线。

在CAD中，可以通过三种方式来绘制弧线：指定半径和圆心、指定半径和起始角度/终止角度，或者通过拖动鼠标来自由定义弧线的形状。

在绘制弧线时，可以使用CAD软件提供的工具来控制弧线的角度、半径和起始/终止点。

3. 多边形绘制：多边形是由相等长度的线段组成的封闭图形。

CAD软件中提供了多边形命令，通过指定边数和中心点即可绘制多边形。

此外，可以使用多边形编辑工具来修改已有的多边形，例如添加或删除边、调整顶点位置等。

4. 轨迹绘制：CAD软件通常提供了各种轨迹工具，可以通过指定点、中点、端点、相对距离等方式来创建轨迹。

绘制轨迹后，可以使用绘图工具沿轨迹绘制其他二维图形，例如直线、弧线等。

5. 波形绘制：波形是一种由曲线形成的图形，可以通过绘制一系列点来构建。

在CAD软件中，可以使用曲线工具或多段线工具来逐点绘制波形。

绘制完成后，可以添加约束来确保波形的平滑与对称。

6. 偏移与镜像：在CAD绘图中，偏移和镜像是常用的二维图形操作。

通过偏移工具，可以将已有图形复制一份并沿指定距离平移。

而通过镜像工具，可以在指定轴线处以镜像方式复制图形。

这两种操作非常实用，可用于快速创建对称图形或生成平行线段。

7. 阵列复制：阵列复制是一种将已有图形按指定方向和间距进行复制的技巧。

CAD软件中提供了直线阵列和极性阵列两种方式。
