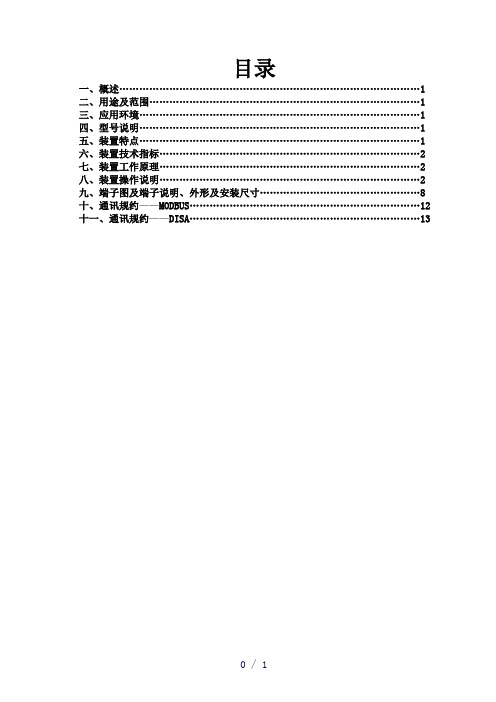

目录一、概述 (1)二、用途及范围 (1)三、应用环境 (1)四、型号说明 (1)五、装置特点 (1)六、装置技术指标 (2)七、装置工作原理 (2)八、装置操作说明 (2)九、端子图及端子说明、外形及安装尺寸 (8)十、通讯规约——MODBUS (12)十一、通讯规约——DISA (13)一、概述CH-XX系列微机消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。
以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术和原理先进，使用简单方便的智能谐振诊断、消除、记录装置。
与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。
该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。
可区分过电压、谐振。
经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用安全可靠。
二、用途及范围适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。
当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo越限故障进行监测并记录。
注意：本装置只能消除由于外在原因诱发的非永久性铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。
例如：PT高压侧熔断器单相熔断等状况。
三、应用环境1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。
2、大气压力：80～110KPa。
3、空气相对湿度：90％（25℃）、50％（40℃）4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。
5、安装地点必须具有防风、防雨、防沙、防尘等设施。
四、型号说明五、装置特点1）高可靠性：采用国外先进的高速DSP芯片及CMOS工业级芯片，设计独特，具有电磁屏蔽、软硬件冗余，运行速度快、抗干扰能力强、功耗低等特点。
辽宁二次微机消谐说明书一、产品介绍辽宁二次微机消谐是一种用于电力系统中的谐波消除装置。
谐波是指电力系统中频率不同于基波频率（通常为50Hz或60Hz）的电压或电流波形成分。
谐波的存在会导致电力系统中出现一系列问题，如电力设备的损坏、电力质量下降等。
辽宁二次微机消谐能够通过控制电路，对谐波进行有效消除，提高电力系统的稳定性和可靠性。
二、工作原理辽宁二次微机消谐采用先进的微机控制技术，结合数字信号处理技术，实现对电力系统中谐波的监测和消除。
其工作原理主要分为以下几个步骤：1. 监测：通过传感器实时采集电力系统中的电压和电流信号，并对信号进行采样和数字化处理，得到谐波的频率、幅值等信息。
2. 分析：利用微机控制系统对采集到的信号进行谐波分析，确定谐波的类型和级别。
根据分析结果，判断是否需要消除谐波。
3. 控制：根据分析结果，控制辽宁二次微机消谐的工作模式和参数设置。
消谐装置通过控制电路，对谐波进行有效的消除。
4. 反馈：辽宁二次微机消谐通过反馈信号，实时监测谐波消除效果，并根据实际情况进行调整，以达到最佳的消谐效果。
三、产品特点1. 高效消谐：辽宁二次微机消谐采用先进的数字信号处理技术，能够高效消除电力系统中的谐波，提高电力质量。
2. 精确控制：通过微机控制系统，对消谐装置的工作模式和参数进行精确控制，能够根据实际情况进行灵活调整。
3. 可靠稳定：辽宁二次微机消谐采用优质的电子元器件和可靠的控制算法，能够稳定可靠地工作，提供持久的消谐效果。
4. 易于安装和维护：辽宁二次微机消谐结构紧凑，安装方便，同时提供全面的维护手册和技术支持，方便用户进行维护和故障排除。
5. 兼容性强：辽宁二次微机消谐具有良好的兼容性，可以适应不同类型的电力系统，满足不同用户的需求。
四、应用领域辽宁二次微机消谐适用于各种电力系统中，特别是对于谐波污染比较严重的工业企业、商业建筑等场所。
它可以消除电力系统中的谐波，提高电力质量，保护电力设备，提高生产效率。

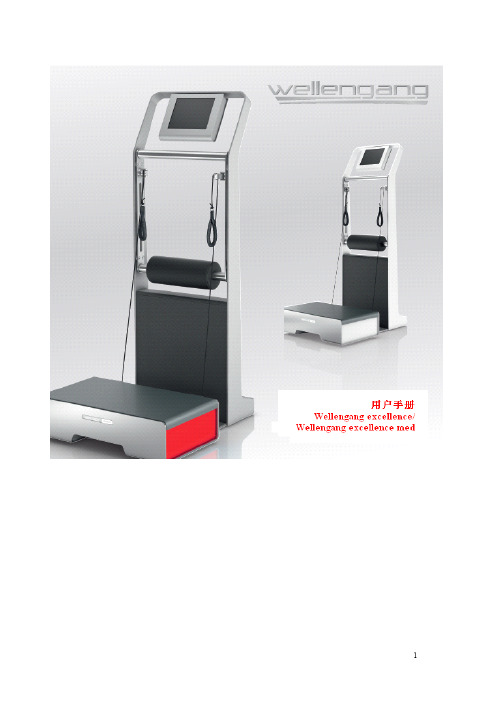

目录1.用户安全 (3)2.配送范围 (3)3.试运行 (4)4.基本设置 (5)5.通过触摸屏操作 (6)6.故障检修－当出现错误时 (7)7.wellengang原则 (7)8.excellence med-适应症与适用范围 (8)9.excellence/excellence med禁忌症 (9)10.Excellence/excellence med副作用 (10)11.生理效应 (10)12.wellengang excellence/excellence med的初始训练 (11)13.选择最佳训练频率 (12)14.设备维护 (13)15.设备的处理 (13)16.技术规格 (13)17.保修条件和限制 (14)18.参考文献 (14)19.维护和客户服务 (14)20.规格和标签 (15)1.用户安全第一次使用装置前要仔细阅读该手册。
该手册包含重要的信息，包括你可以安装的位置和使用wellengang excellence/excellence med的位置。
若忽视这些指南和警告，则生产商不需要对此负责。
要将该手册仔细保存。
在接收时应该检查装置是否有损坏。
若有损坏，则不要运行wellengang excellence/excellence med！如果不确定，请联系生产商。
Excellent med：请注意必须根据医疗产品运营指令的第五部分，对您的wellengang excellence/excellence med设备每两年进行一次安全检查（MPBetreib V）。
作为一种电气设备运行，例如excellence med，您有责任遵守规定的测试间隔时间。
电源连接请检查wellengang excellence/excellence med的标牌上给出的数值是否与安装位置的电源相符。
重要！仅在家庭中安装（安装位置）的系统（保护性连接）起作用且根据指令进行安装时，才能保证装置的安全。
![微机电力谐振诊断消除装置说明书1[1].2版](https://img.taocdn.com/s1/m/02e6d42e647d27284b735171.png)
一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。
该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。
该装置无需进行整定调试，专门适用于无人值守变电站。
二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。
1—段，2—两段。
◇通信接口：Y-有通信功能；N-无通信功能。
◇打印功能：Y-有打印功能；N-无打印功能。
三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。
四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。
◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。
微机消谐装置使用说明书安徽徽电科技股份有限公司目录一、产品概述 (1)1 概述 (1)2 功能及特点 (2)3 装置正面效果图 (3)4 工作原理 (4)二、操作说明 (5)三、使用环境 (10)四、装置端子接线图 (11)五、安装尺寸 (13)六、通讯规约 (14)一、产品概述1.概述HDXX-I微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。
通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。
如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。
本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。
本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
12.功能及特点◆模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；◆实时监控系统状态，对出现的异常运行状态（接地故障、PT 断线和电网谐振）做出准确判断，并作出及时动作；◆工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；◆故障追忆功能，显示最近20次历史故障记录；◆具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；◆双硬件看门狗电路确保软件运行的可靠性；◆中文液晶显示，运行状态清晰，菜单式操作，方便易用。
3．装置正面效果图信号灯及按键说明：◆运行：正常运行指示灯，闪烁频率1Hz;◆谐振：谐振故障指示，谐振故障消除后熄灭；◆报警：故障指示，系统正常运行后熄灭；◆↑↓±：菜单选择和参数调整按键；◆确认：进入下级菜单和确认参数设定按键；◆取消：返回上级菜单和取消参数设定按键；◆复位：系统重新启动按键。
4．工作原理微机消谐装置控制器是基于PT提供的电压信号而设计的产品。
电力系统谐振消除方法详解电力系统铁磁谐振一直影响着电气设备和电网的安全运行，特别是对中性点不直接接地系统，铁磁谐振所占的比例较大，因此对此类铁磁谐振问题研究得较多。
本文针对电力系统谐振消除方法进行探讨和分析，并提出一些意见，为相关工作者提供参考。
引言电力系统中过电压现象较为普遍。
引起电网过电压的原因主要有谐振过电压、操作过电压、雷电过电压以及系统运行方式突变，负荷剧烈波动引起系统过电压等。
其中，谐振过电压出现频繁，其危害很大。
过电压一旦发生，往往造成系统电气设备的损坏和大面积停电事故发生。
据多年来电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数是由于谐振现象引起的。
日常工作中发现，在刮风、阴雨等特殊天气时，变电站35kV 及以下系统发生间歇性接地的频率较高，当接地使得系统参数满足谐振条件时便会发生谐振。
同时产生谐振过电压。
谐振会给电力系统造成破坏性的后果：谐振使电网中的元件产生大量附加的谐波损耗，降低发电、输电及用电设备的效率，影响各种电气设备的正常工作;导致继电保护和自动装置误动作，并会使电气测量仪表计量不准确;会对邻近的通信系统产生干扰，产生噪声，降低通信质量，甚至使通信系统无法正常工作。
谐振及铁磁谐振谐振是一种稳态现象，因此，电力系统中的谐振过电压不仅会在操作或事故时的过渡过程中产生，而且还可能在过渡过程结束后较长时间内稳定存在，直到发生新的操作谐振条件受到破坏为止。
所以谐振过电压的持续时间要比操作过电压长得多，这种过电压一旦发生，往往会造成严重后果。
运行经验表明，谐振过电压可在各种电压等级的网络中产生，尤其在35kV及以下的电网中，由谐振造成的事故较多，已成为系统内普遍关注的问题。
因此，必须在设计时事先进行必要的计算和安排，或者采取一定附加措施(如装设阻尼电阻等)，避免形成不利的谐振回路，在日常工作中合理操作防止谐振的产生，降低谐振过电压幅值和及时消除谐振。
在6~35kV系统操作或故障情况下，系统振荡回路中往往由于变压器、电压互感器、消弧线圈等铁芯电感的磁路饱和作用而激发起持续性的较高幅值的铁磁谐振过电压。
LCH-WXYH微机电力谐振诊断消除装置说明书北京国电力成科技有限公司BEIJING GUODIANLICHENG TRCHNOLOGYCO., LTD目录一、产品概述 (3)二、型号说明 (4)三、装置工作环境 (4)四、装置特点 (4)五、装置技术参数 (5)六、装置工作原理 (6)七、装置操作说明 (7)7.1装置前面板及外形图 (7)7.2指示灯及液晶背景光 (8)7.3按键 (8)7.4菜单 (9)八、安装说明 (12)8.1现场安装示意图及开孔尺寸图 (12)8.2接线端子布置图及说明 (13)九、故障诊断和出错处理 (15)十、运输及储存 (15)十一、随机文件 (16)十二、质量保证及服务 (16)十三、定货须知 (17)十四、通讯规约 (17)一、产品概述LCH-WXYH型微机电力谐振诊断消除装置是针对电力系统由于铁磁谐振而时常发生的电压互感（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。
它以高性能16位单片机MSP430为运算、判断和控制核心，经大功率、无触点消谐元件出口，以液晶显示器（LCD）、信号指示灯、触摸按键为人机界面，配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置。
与同类装置相比，具有集成度高、抗干扰能力强、体积小巧、重量轻、动作精度高等特点。
该装置可以检测PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的谐振电压分量，可以区分过电压、铁磁谐振、单相接地、通讯功能（选配），并配置报警接口。
装置经电力、冶金、煤炭、石油、化工等大型企业现场运行证明,该装置性能优越,使用安全可靠。
二、型号说明三、装置工作环境➢户内使用，并且室内通风良好；➢海拔高度≤2km；➢环境温度：－10℃～50℃；➢相对湿度≤90%；➢大气压力80～110Kpa；➢周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、装置特点1.装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快；2.采用液晶显示，全汉化操作提示、直观、明了、操作方便；3.可消除分频，基频，高频铁磁谐振，可以区分过电压、铁磁谐振、单相接地；4.可存储18次故障信息，并可追忆，进行显示。
能够显示和记录过电压、铁磁谐振、单相接地，掉电后信息不丢失；5.可根据使用要求安装通讯接口；6.本产品具有报警接点输出，并能保持；7.装置采用交直流工作电源，可满足不同场合的需要8.装置无需整定和调试，维护量小。
五、装置技术参数1.额定数据➢工作电压：85～265VAC；100～360VDC➢交流电压：57.7V（相电压）；100V（开口三角电压）；➢交流频率：50Hz。
2.功率消耗➢工作电源回路：DC220V≤10W或者AC220V≤10VA；➢交流电压回路：≤0.5VA；3.技术性能➢消谐路数：1路或2路（可根据用户需要进行配置）；➢消谐频率：17Hz、25Hz、50Hz、150Hz；➢消谐启动电压；➢报警继电器触点容量：DC 30V/3A；AC 250V/5A。
4.抗干扰性能➢装置能承受GB/T14598中规定的严酷等级为Ⅲ级脉冲群干扰；➢装置能承受GB/T14598中规定的严酷等级为Ⅲ级静电放电干扰；➢装置能承受GB/T14598中规定的严酷等级为Ⅲ级辐射电磁场干扰；➢装置能承受GB/T14598中规定的严酷等级为Ⅲ级快速瞬变干扰。
六、装置工作原理本装置采用高性能16位单片微型计算机，对PT开口三角绕组电压（即：零序电压）和系统三相电压进行循环检测。
在正常工况下，PT开口三角绕组电压为零，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。
当系统处于故障工况时，本装置对电压互感器开口三角电压和系统三相电压采集的数据经分析计算，诊断当前工况。
如果是铁磁谐振则按设定程序瞬间启动消谐元件予以消除，并显示、保存故障信息，同时给出报警信号；如果是过电压或单相接地，装置分别给出指示和报警，可自动记录故障信息。
七、装置操作说明7.1装置前面板及外形图前面板图7.2指示灯及液晶背景光指示灯用于指示装置运行状态和故障信息。
五个信号指示灯定义如下：➢“工作”灯：装置运行时，闪绿光；➢“通讯”灯：通讯连接时，闪绿光；➢“谐振”灯：发生谐振时，发红光，30秒后自动复归或按复归键复归；➢“接地”灯：单相接地时，发红光，30秒后自动复归或按复归键复归；➢“过压”灯：发生过电压时，发红光，30秒后自动复归或按复归键复归；开机后，液晶背光灯被点亮，装置在任何状态下，若无人操作按键，5分钟后自动关闭，按任意键可点亮背光。
7.3按键装置前面板采用塑膜贴面，轻触式按键。
五个按键功能定义如下：“复位”键：仪器恢复到初始位置；“确定”键：选择被确认；“▲”键：菜单选择时，上移光标；修改时间时，数值加1；“▼”键：菜单选择时，下移光标；修改时间时，后移1位；“取消”键：退出功能；“复归”键：故障信号(LED和信号继电器)复归。
7.4菜单开机上电时，液晶上显示装置开始画面，并点亮液晶背景光。
LCD显示器依次显示“微机消谐装置”。
然后进入波形向右移动画面，下方显示时间，按确定键显示主菜单,菜单结构如下：菜单结构图1.装置管理光标移至“装置管理”一级菜单后，按“确定”键进入该菜单下的二级菜单后，可以进行清除记录、调整时钟、通讯地址、通讯波特率（见图7-1），通过“上移”、“下移”键选择相应子菜单功能，按“确定”键进入下一级菜单。
此时若按“取消”键则返回至上一级菜单。
各级菜单操作使用方法介绍如下：图7-1⑴清除记录：选择清除记录子菜单后，按“确定”键，显示正在删除，清除完毕后，自动返回到图7-1子菜单，按“取消”键显示操作将生效，自动返回主菜单。
⑵调整时钟：选择调整时钟子菜单后，进入该菜单画面（如图7-2）。
用“下移” 键选择时钟不同的位，用“上移” 键对选定的位进行修改，按“确定”键显示保存时钟，保存后自动返回到图7-2菜单，再按“取消”键显示操作将生效，自动返回主菜单。
图7-2(3)通讯地址：选择通讯地址子菜单后，用“上移”“下移” 键选择需要的通讯地址，按“确定”键保存后自动返回到图7-1菜单，再按“取消”键显示操作将生效，自动返回主菜单（出厂默认地址20H ）。
(4)通讯波特率：选择通讯地址子菜单后，用“上移”“下移” 键选择需要的波特率，按“确定”键保存后自动返回到图7-1菜单，特率9600bps ）。
2.事件记录光标移至“事件记录”菜单后，按“确定”键进入该项子菜单（如图7-3），则可查阅历次故障报告。
故障报告编号从1到18，1类型；（开口三角电压值）。
查看结束时，按“取消”键返回主菜单。
图7-3如果没有事件记录，则显示“暂无记录”（如图7-4）。
3．版本信息进入“版本信息”子菜单后，显示生产厂家设置的版本信息，如图7-5所示。
按“取消”键返回上一级菜单。
图7-54．联系我们进入“联系我们”子菜单后，显示技术服务电话号码，如图7-6所示。
按“取消”键返回上一级菜单。
图7-6八、安装说明8.1现场安装示意图及开孔尺寸图安装示意图F/N：2.04S/N：0711880100开孔尺寸图8.2接线端子布置图及说明后端子图端子说明：PT1、PT1*:Ⅰ段母线开口三角电压输入端SSR1、SSR1*:Ⅰ段母线消谐输出端；PT2、PT2*：Ⅱ段母线开口三角电压输入端SSR2、SSR2*：Ⅱ段母线消谐输出端；PG:屏蔽地；L:交流电源火线;N:交流电源零线;Ⅰ段消谐报警、Ⅰ段消谐报警*：Ⅰ段故障报警接线；Ⅱ段消谐报警、Ⅱ段消谐报警*：Ⅱ段故障报警接线；装置失电报警、装置失电报警*：装置失去电源时报警接线；485-A、485-B：通讯接口，485-A为RS485-A+、485-B为RS485-B-；注：①消谐装置端子PT1和端子SSR1短接、端子PT1*和端子SSR1*短接后分别接在PT的开口三角电压上（如以下接线图）。
②消谐装置端子PT2和端子SSR2短接、端子PT2*和端子SSR2*短接后分别接在PT的开口三角电压上（接线与Ⅰ段类同）。
③装置内部Ⅰ段母线与Ⅱ段母线是两套独立的线路。
对于只有Ⅰ段母线的消谐装置，标有Ⅱ段的接线端子全部是悬空的。
接线图九、故障诊断和出错处理序号故障信息处理方法1 液晶无显示检查电源是否已正确引入;检查装置各插板是否有松动现象2 系统故障时装置不动作检查开口三角电压是否可靠引入装置3 其它问题请与本公司联系十、运输及储存1.运输包装好的户内使用的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。
装置的运输还应符合GB/T4798.2的规定。
2.贮存包装好的产品应贮存在-10℃～+40℃，相对湿度不大于80%，干燥、清洁、空气流通的场所，并能防止各种有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。
十一、随机文件1.产品合格证或产品合格证明书；2.产品技术使用说明书十二、质量保证及服务12.1 质量保证产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费修理或更换。
12.2 保修办法➢符合12.1规定，在保修期内出现质量问题，制造厂负责更换或维修；➢符合12.1规定，超出保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；➢超出12.1规定所出现的质量问题，用户应同制造厂协商，采取有偿方式更换或维修。
12.3 需要向用户说明的其他事项说明书中的配置更改恕不另行通知，以随货说明书为准。
十三、定货须知订货时需注明：➢产品型号、名称及订货数量；➢交流电压和频率额定值；➢交直流电源电压额定值；➢特殊的功能要求及特殊要求的备品备件；➢供货地址及时间；➢联系方式。
十四、通讯规约1.上位机下发查询故障信息命令格式如下：2.无故障信息时返回的格式如下：3.有故障信息时返回的故障报文如下所示：注：➢初始化方式：8bit数据位，1位起始位，1位停止位，异步，无奇偶校验，半双工，波特率1200～9600bps。
