浅谈电力系统中的铁磁谐振过电压及消除方法摘要：本文简要分析了电力系统中铁磁谐振产生的原因、现象及对电气设备的危害，并介绍了消除铁磁谐振过电压的常用方法。
关键词：电力系统；铁磁谐振；过电压；电容；电感1 引言电力系统中有许多的电感、电容元件，如变压器、互感器、电抗器、消弧线圈、发电机等的电感，输电线路的对地电容及相间电容，以及各种高压设备的电容。
这些电感，电容元件在特定的参数配合条件下构成振荡回路，当系统进行操作或发生故障时形成谐振现象，从而产生谐振过电压，导致系统中某些电气设备出现严重的过电压而损坏，影响电力系统的安全运行。
2铁磁谐振过电压产生的原因电力系统内，一般的回路都可简化成电阻R、感抗、容抗的串联和并联回路。
铁磁谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。
正常运行条件下，感抗大于容抗，即＞，此时电路运行在感性工作状态，不具备线性谐振条件，回路保持稳定状态。
铁磁谐振回路的容抗在频率不变的情况下基本上是个不变的常数，而感抗一般是由带铁芯的线圈产生的，铁芯饱和时感抗会变小。
当电源电压有所升高或电感线圈中出现涌流时，就有可能使铁芯饱和，其感抗值随之减小，当＝时，即满足串联谐振条件，于是发生铁磁谐振[4]。
电力系统运行参数具有随机性，其运行方式灵活，构架比较复杂，容易使系统参数发生变化。
在进行操作或者发生故障的条件下，电力系统中的电容和电抗元件很容易形成振荡回路，尤其是主变压器，电压互感器等有绕组及铁芯的设备在一定的激励条件下，最容易产生电磁耦合现象，进而产生串、并联谐振，引发铁磁谐振过电压。
35kV、10kV系统大多采用中性点不接地方式运行，电网结构相对薄弱，加上电力系统操作频繁，运行方式又多变，很容易导致铁磁谐振过电压。
据有关统计，铁磁谐振过电压导致故障概率高达50% ～ 55%。
铁磁谐振过电压导致故障的严重性可见一般。
铁磁谐振过电压本质上是由于非线性励磁电感与电力系统对地电容所构成的铁磁谐振所引发的电网中性点不稳定现象。
1、铁磁谐振：电网中大量非线性电感元件（变压器、电磁式电压互感器）在正常状态下，工作在励磁特性的非饱和区，但在暂态过程中（例如由于接地故障或断路器操作），电感工作状态会跃变到饱和区，电感上电压或其中通过电流突然异常上升，这种现象就是铁磁谐振。
2、谐振原因：中性点接地系统的110、220kV变电站母线上，通常连接电磁式电压互感器，因而PT是一种非线性电感元件，当发生断路器或刀闸操作，导致母线通过断路器的均压电容供电时，暂态过程可诱发铁磁谐振，结果引起PT和母线上电压急剧增加，PT中电流大幅上升，导致PT烧毁，外绝缘闪烙或避雷器爆炸等事故。
3、谐振分类：依据谐振电压的频率，铁磁谐振可分为工频、分频、和高频谐振，在中性点接地系统空母线上发生较多的是工频谐振。
下面就发生单相接地时开口三角电压的计算做一下讲解，首先来了解两个概念，大电流直接接地系统和小电流不接地或间接接地系统。
这涉及到不同的接地系统开口三角PT变比的选择不一样，一次侧发生接地时计算开口三角电压的向量图也不一样。
小接地电流系统：中性点不接地或经过消弧线圈和高阻抗接地的三相系统。
在我国划分标准:X0/X1＞4～5的系统属于小电流接地系统。
大接地电流系统：在接地电力系统中性点直接接地的三相系统，一般110kV及以上系统或380/220V的三相四线制系统。
我国标准为：X0/X1≤4～5的系统属于大接地电流系统。
其中:X0为系统零序电抗,X1为系统正序电抗。

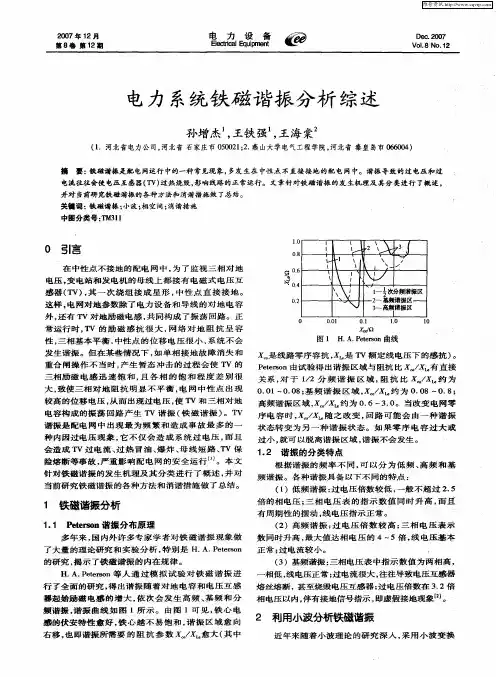

浅析铁磁谐振及应对措施摘要铁磁谐振是电力系统自激振荡的一种形式,是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
首先简述电力系统中性点的接地方式,然后结合我公司中性点不接地系统发生的一起单相接地故障,简要分析铁磁谐振产生的原因,以及应对措施。
关键词电力系统中性点;接地;电压互感器;铁磁谐振1电力系统中性点接地方式电力系统中性点是指线路首端电压所连接的变压器绕组三相接成星形接线时绕组的末端连接点。
电力系统中性点接地是一种工作接地,接地方式通常有中性点直接接地、中性点不接地(绝缘)或经消弧线圈接地等。
1.1中性点直接接地是指电力系统中至少有一个中性点直接或经小阻抗与接地装置相连接。
这种接地方式是通过系统中全部或部分变压器中性点直接接地来实现的。
其作用是使中性点经常保持零电位。
当系统发生单相接地故障时,能限制非故障相对地电压的升高,从而可保证单相用电设备的安全。
但中性点直接接地后,单相接地故障电流较大,一般可使剩余电流保护或过电流保护动作,切断电源,造成停电;发生人身一相对地电击时,危险性也较大。
所以中性点直接接地方式不适合对连续供电要求较高及人身安全、环境安全要求较高的场合。
1.2中性点不直接接地系统是指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接。
中性点不接地可以减小人身电击时流经人体的电流,降低设备外壳对地电压,单相接地故障电流也很小,且接地时三相线电压大小不变,故一般不需停电,因此供电可靠性高。
中性点不接地系统发生单相接地时,会引起三相电压不平衡:发生单相一点接地时,由于系统与地未构成回路,所以短路点流过的电流较小,主要为容性不平衡电流;发生单相一点接地时,线电压大小不变且对称,因此仍可继续运行一段时间,但一般规定不超过2小时。
1.3发生单相接地故障的危害单相接地又分为金属性接地和非金属性接地两种:金属性接地相电压为零,其他两相电压升高为相电压的1.732倍。

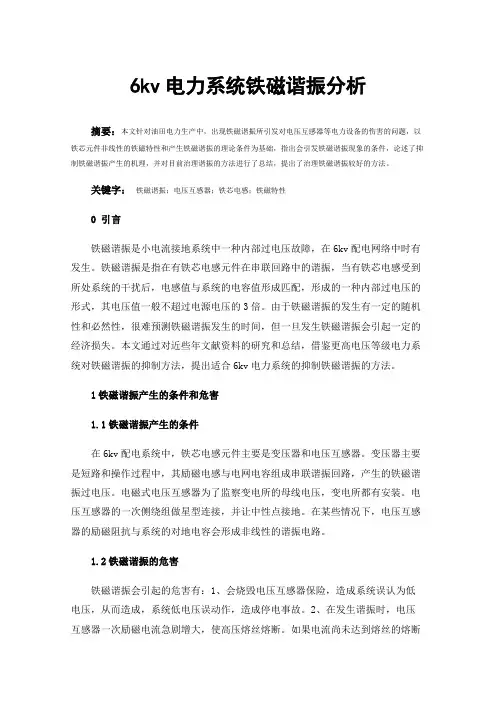

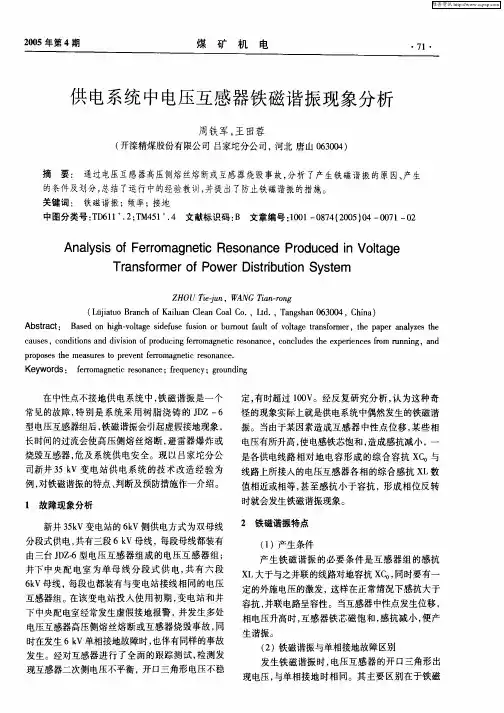

6kv电力系统铁磁谐振分析摘要：本文针对油田电力生产中，出现铁磁谐振所引发对电压互感器等电力设备的伤害的问题，以铁芯元件非线性的铁磁特性和产生铁磁谐振的理论条件为基础，指出会引发铁磁谐振现象的条件，论述了抑制铁磁谐振产生的机理，并对目前治理谐振的方法进行了总结，提出了治理铁磁谐振较好的方法。
关键字：铁磁谐振；电压互感器；铁芯电感；铁磁特性0 引言铁磁谐振是小电流接地系统中一种内部过电压故障，在6kv配电网络中时有发生。
铁磁谐振是指在有铁芯电感元件在串联回路中的谐振，当有铁芯电感受到所处系统的干扰后，电感值与系统的电容值形成匹配，形成的一种内部过电压的形式，其电压值一般不超过电源电压的3倍。
由于铁磁谐振的发生有一定的随机性和必然性，很难预测铁磁谐振发生的时间，但一旦发生铁磁谐振会引起一定的经济损失。
本文通过对近些年文献资料的研究和总结，借鉴更高电压等级电力系统对铁磁谐振的抑制方法，提出适合6kv电力系统的抑制铁磁谐振的方法。
1铁磁谐振产生的条件和危害1.1铁磁谐振产生的条件在6kv配电系统中，铁芯电感元件主要是变压器和电压互感器。
变压器主要是短路和操作过程中，其励磁电感与电网电容组成串联谐振回路，产生的铁磁谐振过电压。
电磁式电压互感器为了监察变电所的母线电压，变电所都有安装。
电压互感器的一次侧绕组做星型连接，并让中性点接地。
在某些情况下，电压互感器的励磁阻抗与系统的对地电容会形成非线性的谐振电路。
1.2铁磁谐振的危害铁磁谐振会引起的危害有：1、会烧毁电压互感器保险，造成系统误认为低电压，从而造成，系统低电压误动作，造成停电事故。
2、在发生谐振时，电压互感器一次励磁电流急剧增大，使高压熔丝熔断。
如果电流尚未达到熔丝的熔断值，但超过了电压互感器额定电流，长时间处于过电流状况下运行，必然造成电压互感器烧损。
如果是一体式电压互感器，就需要整体更换，如果是分体式电压互感器，则需要针对所损坏的部位，分项更换，会造成一定的经济损失。
浅谈铁路10kv电力系统中铁磁谐振现象及防范文章对铁路10kv电力系统设备运行中出现的铁磁谐振现象进行研究分析，提出防范措施，以提高电力设备供电可靠性。
标签：铁磁谐振；研究分析；防范措施引言普速铁路10kv电力系统和高速铁路电力配电所调压变压器一次侧中性点不接地，单相接地故障时电流很小，允许运行接地运行2h。
在这种系统中，时常会出现这样一些现象，如：在分、合断路器时，出现瞬时接地信号指示、电压互感器高压保险熔断；在出现单相接地时，电压互感器高压保险熔断或电压互感器烧毁；负载小的时候，出现三相电压指示严重不对称。
这些故障现象很多都是铁磁谐振造成的，为确保供电可靠性，提高信号等重要负荷供电质量，有必要对此进行研究，并提出防范措施。
1 铁磁谐振的原理铁路10kv电力系统中大量存在着有铁心的电感线圈和电容的电器设备及大量电缆，为铁磁谐振的发生创造了条件。
有电感和电容的电路，在一定条件下就会出现谐振。
电容、电感串联的电路，会出现电压谐振；电容、电感并联的电路，会出现电流谐振。
在分、合闸操作时就会引起谐振现象发生。
实际的电力系统电路复杂，不仅是三相的，电容也不一定是明显的电容器，可能是空载电缆线路或架空线路，电感线圈可能是变压器、互感器、电抗器，激发因素也不一定明显。
下面举例说明。
例如：当10kv电力系统发生单相接地时，因铁磁谐振造成电压互感器高压熔断器熔丝熔断。

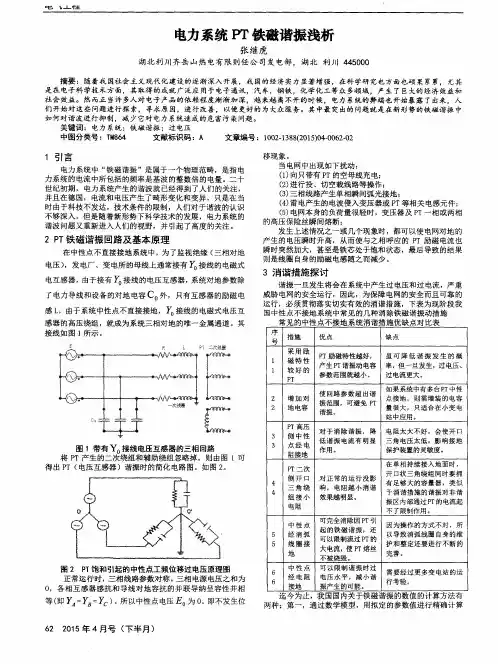

图1 10KV电力系统接线图图2 等效电路图如图1所示，系统中性点是不接地的，但是电压互感器的中性点是接地的，它的高压绕组与外线对地电容构成L、C并联回路，图中，BI代表变压器的二次绕组，Ca、Cb、Cc代表三相对地电容，La、Lb、Lc代表电压互感器一次绕组，可以看成是带铁心的线圈。
当C相接地时，故障点流过电容电流，该系统的等效电路如图4所示。
因为Cc、Lc被短路，所以图中没有画出，La、Ca组成一个并联回路，两端电压Uca是1.732倍的相电压，在这一瞬间电压突变过程中，电压互感器高压线圈的非接地两相的励磁电流就要突然增大，呈现不同程度的饱和，电压互感器的各相感抗发生变化，各相电感值不相同，中性点位移，产生零序电压。
