三阀组使用

假如说是用节流原件+差压变送器测流量的话，变送器普通都要带三阀组或五阀组，三阀组的作用是两个用于切断，一个用于均衡，五阀组的作用是两个切断，两个排放，一个均衡在差压式变送器接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）参加介质时，传感器两侧压力会忽然变化，压差增大，为防止，应先关闭传感器两侧的阀A、B，翻开旁通阀C；2、在介质充溢管道，并趋近平稳、均衡后，逐步翻开A、B，使传感器两侧平均施加压力；3、最后关闭阀C，传感器开端正常工作；4、关闭次第与上述状况相反。

此外，3阀组还有其它作用，如运转一段时间后清洗管道，传感器局部不受影响（管路被旁通）。

三阀组构造原理:三阀组由阀体、二个截止阀及一个均衡阀组成。

差压变送器投入运转时的操作程序：首先，翻开差压变送器上两个排污阀，然后翻开均衡阀，再渐渐翻开二个截止阀，将导压管内的空气或污物扫除掉,关闭二个排污阀，再关闭均衡阀，变送器即可投入运转。

差压变送器零点在线校验操作程序：先翻开均衡阀，关闭二个截止阀，即可对变送器停止零点校验五阀组的运用步骤：1.关闭正负取压阀，翻开均衡阀，关闭排污阀。

测蒸汽时要保证导压管内有足够的冷凝液。

2.迟缓翻开正取压阀，以使正负侧膜盒平均受压。

3.待正取压阀全开后，关闭均衡阀。

4.迟缓翻开负取压阀。

停表步骤：关正取压，开均衡阀，关负取压，开排污阀放空。

用于锅炉蒸汽流量；锅炉均衡容器水位丈量的三阀组投用：[/color]留意：在设备停用时均衡阀是翻开的！第一次开端运用与投用：检查三阀组均衡阀能否翻开！1．冲洗上下压引压管；第一步：关闭三阀组上下压阀；第二步：查三阀组均衡阀要翻开；第三步：翻开上下压引压管排污阀，翻开引压管一次阀，冲洗引压管后关闭排污阀；2．三阀组投用：（一说）留意：假如丈量的是蒸汽要引压管冷却到有冷凝水，管道要不热；第一步：查三阀组均衡阀要翻开，上下压阀关闭；第二步：翻开高压阀，等几秒钟；第三步：翻开差压变送器上下压室排放针阀，至先有气后有水出来拧紧；第四步：检查衔接管道不能有漏渗点！处置完毕从头开端！第五步：关闭均衡阀；第六步：翻开低压阀；就可开端正常运用了。

三阀组结构原理三阀组由阀体、二个截止阀及一个平衡阀组成。

差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。

差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器。

阀体型号阀组类别3 三阀组 5 五阀组螺纹N 1/2NPT R RC1/2材质 E SUS 304或1Cr18Ni9Ti不锈钢F SUS 316不锈钢接头-0 无-1 与1151三阀组相同材料的引压接头，φ14压垫式对焊接嘴，M20×1.5压紧螺母套。

温度 1 ≤260℃ 2 ≤450℃压力 1 公称压力：16MPa2 公称压力：32MPa产品重量：1151三阀组约2.1Kg，五阀组约2.3Kg；外形尺寸：210×110×80mm。

三阀组对应的压力、温度与材质的选择序号公称压力PN公称通径DN适用温度℃阀体材料1 20MPa 5 -20～440 35#2 -70～240 1Cr18Ni9Ti3 40MPa -20～440 35#4 -70～240 1Cr18Ni9Ti正确使用三阀组是由三个互相沟通的三个阀组成。

根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。

三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

主要作用：是在安装和撤除的时候,需要用到平衡阀.否则,差压的量程一般很小,如果厂家的过载能力不强,很容易损坏.举个简单的例子:如果差压是60KPa,管道压力是1MPa的时候,如果没有平衡阀,无论先取正压室还是负压室,都会立马导致两边差压远远超过设定值.因为先取的那方会直接和大气相通,相当于0.1MPa,这样操作是致命的.作用在流量传感器仪表接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；3、最后关闭阀C，传感器开始正常工作；4、关闭顺序与上述情况相反。

简述三阀组的操作方法
三阀组是一种常用的管路组合，用于控制液压系统中的液压流动，并分别用于切断、调节和保护系统的各个部分。

三阀组常见的操作方法如下：
1. 切断阀：用于切断液压系统中的液压流动。

在操作切断阀时，将手柄或手轮旋转到关闭的位置，使切断阀关闭，阻断液压系统的流动。

2. 调节阀：用于控制液压系统中的流量、压力或方向。

在操作调节阀时，通过旋转或推动调节元件，调节阀的开度，控制液压流量、压力或方向。

3. 保护阀：用于保护液压系统中的各个部分，防止超负荷或意外情况的发生。

在操作保护阀时，根据需要调整或设置阀的工作参数，如调整安全阀的开启压力，设置溢流阀的流量等。

总的来说，三阀组的操作方法就是通过旋转、推动或设置阀的工作参数，来切断、调节和保护液压系统中的液压流动。

需要根据具体的液压系统和阀的类型来选择和操作三阀组。

三阀组的原理和使用三阀组是一种用于调节介质流量的装置，通过改变阀门的开闭度来实现对介质流量的调节。

它由三个阀门组成，分别是主阀门、副阀门和平衡阀门。

主要用于控制管道中的液体或气体的流量，广泛应用于石油、化工、电力、水利等领域。

1.主阀门原理：主阀门是对介质流量进行整体控制的关键部件。

当主阀门开度改变时，通过阀门口径和阀门的流道形状设计，可以调节介质流量的大小。

主阀门由电动机或液压驱动，通过传感器检测介质流量，反馈给控制系统，实现对主阀门的自动控制。

2.副阀门原理：副阀门是用于辅助主阀门控制介质流量的组成部分。

通过副阀门的开度调节，可以改变主阀门的流道压降，从而对主阀门的流量进行细微调节。

副阀门由手动操作或通过控制系统自动调节。

3.平衡阀门原理：平衡阀门是用于平衡主阀门两侧压差的作用。

当管道中的流量发生变化，会导致管道两侧的压差发生改变。

平衡阀门根据压差的变化，自动调节其开度，以平衡管道两侧的压差，从而保证主阀门的流量稳定。

三阀组的使用主要有以下几个方面：1.流量控制：三阀组可以通过调节主阀门的开闭度来控制管道中的流量，实现对介质的调节和控制。

在生产过程中，需要根据生产需求来调节流量大小，三阀组可以方便地实现这一目的。

2.压力控制：三阀组可以根据管道两侧的压差来控制介质的压力。

通过调节平衡阀门的开闭度，可以平衡管道两侧的压力差，实现对介质压力的控制。

3.保护作用：三阀组在管道发生故障或突发情况时，可以起到保护作用。

当管道中的介质流量或压力超过设定值时，三阀组可以自动关闭阀门，以避免事故的发生。

4.自动化控制：三阀组可以与控制系统相连接，实现对阀门的自动控制。

通过传感器检测介质流量、压力等参数，并将其反馈给控制系统，控制系统可以根据设定的参数要求自动调节阀门的开闭度，实现对介质的自动化控制。

总结起来，三阀组是一种用于调节介质流量和压力的装置，具有流量控制、压力控制、保护作用和自动化控制等功能。

它在工业生产中起着重要作用，能够提高生产效率、保证生产安全和质量。

三用阀使用安全要求在工业制造中，三用阀是一种重要的装置，用于为加油、检查和测量来提供节流控制。

但是，如果三用阀不得当地使用，就可能会带来危险和损失。

在使用三用阀之前，必须做好安全准备工作，以确保使用时的安全和有效性。

1.三用阀安装要求三用阀应该按照制造商的指导说明书进行安装，这通常包括以下内容：•选择合适的安装位置：三用阀应该安装在可访问和清洁的位置，避免遭受物理性损害，如撞击、扭曲和挤压等。

•适当的管路安装：无论是液压管或气动管路，都应该由有资质的技工进行。

确保管路受到适当的保护和绝缘以及正确的接口和连接器。

•安装检查和测试：在使用三用阀之前，应该进行检查和测试，确保三用阀油液干净，无锈和变形。

确保三用阀连接处没有松动，底盘和底座安全。

如果需要，还应该确保阀门密封等。

2.三用阀使用前注意事项三用阀使用前还有以下注意事项：•熟悉安全标志：在使用三用阀之前，操作人员应该熟悉安全标志，如高压标记、气体和液体标记和其他警告标志。

此外，还需要熟悉制造商提供的安全提示和指南。

•确保压力适当：三用阀应该根据设计压力进行使用。

操作人员应该注意安全阀和降压器的设置和使用，以确保输出压力适当。

•不要过度使用：操作人员应该避免将三用阀用于超出设计能力范围的操作。

这样做可能会导致阀门损坏，甚至危及人身安全。

•防止异物进入：将任何杂物放入三用阀管道是极其危险且明显的错误。

一旦发现异物，操作立即停止，进行清理工作。

3.三用阀日常维护仔细执行维护和保养流程可以保证三用阀的工作安全和可靠性。

以下是几个维护细节：•定期检查工具：注意查看三用阀连接处，检查密封垫的完好性；检查轴和阀门是否有异常磨损等。

•确保三用阀负载不超负荷：保证三用阀的负载测试，避免负荷不均衡或负载过大，开启和关闭不会出现堵塞或损坏。

•确保冷却水清洁：监测水的流量和温度及时维护水冷却系统的稳定性和优质性，确保阀门内的油液和气液温度可以维持稳定。

三用阀的安全要求基础由三个部分组成：安装、使用前的注意事项和定期维护。

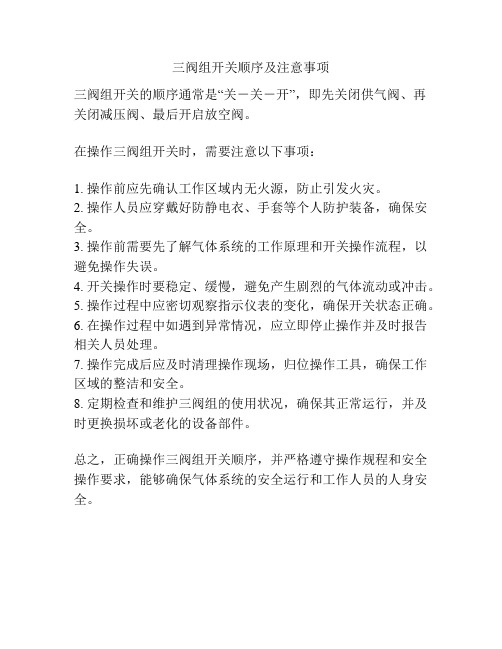

三阀组开关顺序及注意事项
三阀组开关的顺序通常是“关－关－开”，即先关闭供气阀、再关闭减压阀、最后开启放空阀。

在操作三阀组开关时，需要注意以下事项：
1. 操作前应先确认工作区域内无火源，防止引发火灾。

2. 操作人员应穿戴好防静电衣、手套等个人防护装备，确保安全。

3. 操作前需要先了解气体系统的工作原理和开关操作流程，以避免操作失误。

4. 开关操作时要稳定、缓慢，避免产生剧烈的气体流动或冲击。

5. 操作过程中应密切观察指示仪表的变化，确保开关状态正确。

6. 在操作过程中如遇到异常情况，应立即停止操作并及时报告相关人员处理。

7. 操作完成后应及时清理操作现场，归位操作工具，确保工作区域的整洁和安全。

8. 定期检查和维护三阀组的使用状况，确保其正常运行，并及时更换损坏或老化的设备部件。

总之，正确操作三阀组开关顺序，并严格遵守操作规程和安全操作要求，能够确保气体系统的安全运行和工作人员的人身安全。

一体化三阀组内部结构
一体化三阀组是一种由三个阀门组成的阀门组合，包括一个入口阀门、一个出口阀门和一个旁路阀门。

其中，入口阀门和出口阀门通常采用截止阀，而旁路阀门则采用球阀或针型阀。

这种阀门组合广泛应用于石油、化工等工业领域，用于控制各种物料的流量和压力。

一体化三阀组内部结构由阀体、二个截止阀及一个平衡阀组成。

这种结构使得三阀组具有操作简便、安全可靠、维护方便等优点，已成为工业生产中不可或缺的设备之一。

在实际应用中，三阀组的操作方式应根据工艺流程和生产要求进行选择和调整。

常见的操作方式有：入口阀门打开，出口阀门关闭，旁路阀门关闭；入口阀门关闭，出口阀门打开，旁路阀门关闭；入口阀门关闭，出口阀门关闭，旁路阀门打开等。

此外，三阀组的设计应考虑材质选择、阀门选型、管道布置和安全措施等因素。

同时，了解和掌握三阀组的结构和工作原理有助于正确使用和维护该设备，提高工业生产效率。

以上信息仅供参考，如需一体化三阀组的内部结构图或更多信息，建议访问相关品牌的官网或咨询专业技术工程师。

三用阀使用说明范文三用阀是一种多功能的阀门，可以用于控制液体或气体的流量、方向和压力。

它可用于各种工业和商业应用，如石油和天然气开采、化学工程、供水和排水系统等。

在这篇文章中，我们将详细介绍三用阀的使用说明。

1.三用阀的组成三用阀由阀体、阀盖、阀芯、传动装置和管道连接组成。

阀盖上通常装有手轮、电机或气动装置，用于控制阀芯的开启和关闭。

阀盖还可以附加压力表或温度计，以监测流体的压力和温度。

2.三用阀的工作原理三用阀有三个不同的流体通道：进口、出口和旁通。

当阀芯处于关闭位置时，进口和出口被隔离，流体无法通过。

当阀芯处于旁通位置时，进口和出口被连通，流体可以自由流动。

当阀芯处于部分开启位置时，阀芯可以调节进口和出口之间的流量。

3.三用阀的使用步骤（1）检查阀门：在使用三用阀之前，首先要检查阀门的外观和连接是否完好。

确保阀门没有任何损坏或泄漏。

（2）准备工具：根据需要，选择适当的工具，如手轮、电机或气动装置。

（3）启动阀门：根据工艺要求，将手轮、电机或气动装置连接到阀盖上，并启动阀门。

（4）调节流量：根据需要，旋转手轮或控制电机，以调节阀芯的位置，从而控制流体的流量。

根据需要，可以使用压力表或温度计来监测流体的压力和温度。

（5）关闭阀门：在使用完毕后，将手轮或电机旋转到关闭位置，以隔离进口和出口，并停止流体的流动。

4.三用阀的注意事项（1）操作注意：在操作三用阀时，应根据需要逐步调整阀芯的位置，并使用适当的工具。

不要用过大的力量旋转手轮或操作电机，以免损坏阀门。

（2）保养维护：定期检查三用阀的外观和连接是否正常。

如发现损坏或泄漏，应及时修复或更换。

定期清洗阀门的内部，以确保阀芯的顺畅运动。

（3）安全注意：在操作三用阀时，务必佩戴适当的个人防护设备，如手套和眼镜。

避免将身体部位放在阀门附近，以免发生意外伤害。

5.三用阀的优势和应用三用阀具有以下优势：（1）多功能：三用阀可以实现流量控制、方向控制和压力控制，可以满足不同应用的要求。

三阀组岗位安全操作规程(通用版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改三阀组岗位安全操作规程(通用版)1、担负煤气岗位的工作人员应经过煤气专业培训，经考核合格持证上岗；2、新入厂职工、委培人员、实习人员应进行四级安全教育后方可进入煤气岗位；3、煤气区域内施工的人员（或单位）应经过三级安全教育；4、上岗人员上岗前应穿好工作服、工作鞋，戴好安全帽，禁止穿带铁钉的鞋5、班长必须检查上岗人员劳保用品的穿戴情况，上岗位前应检查各种劳保安全设施（CO集中报警器、对讲机、防毒面具、消防器材，检查报警及联锁等）完好情况；6、点检煤气设施一般应两人以上，点检人持有与柜区主控室可随时取得联系的可靠的通讯装置和便携式CO检测仪；7、每半年必须测试一次各种报警、联锁装置；8、三通阀运行时，谨防机械机构动作伤人；9、进入煤气区域禁止吸烟，禁止携带可燃物（火机、火柴）；10、注意爬梯，踏步的完好情况，攀越要抓牢，站稳，防止跌落；11、严格按操作规程、设备使用维护规程进行各项操作及煤气作业；12、凡操作必须确认、确信、确实，重大操作必须两人以上，禁止违章指挥、违章作业、违反劳动纪律；13、禁止湿手操作各类电气开关、按钮；14、操作各种阀门的操作应弄清开关方向；15、严禁用水冲洗电气设备；16、严禁在无安全措施的情况下上两米以上的设备管道上进行维护作业；19、处理煤气泄漏，应带防毒面具进行；20、严禁无故打开强制操作按钮画面进行操作，确需操作必须征得班长同意。

三阀组工作原理
三阀组是一种常见的控制阀组合，由三个阀门组成，通常用于管道和流体系统中的流量和压力控制。

三阀组的工作原理如下：第一个阀门叫做主要阀门，负责控制流体的进入和离开。

第二个阀门叫做控制阀门，通常是一个调节阀门，用于控制流体的压力和流量。

第三个阀门叫做截止阀门，负责切断流体的流动。

在正常运行中，主要阀门和控制阀门都处于开启状态，流体从主要阀门进入系统，通过控制阀门控制流量和压力，然后再通过截止阀门离开系统。

当需要停止流体流动时，截止阀门关闭，阻止流体流动。

三阀组的工作原理简单而可靠，可以应用于各种不同类型的管道和流体系统。

同时，这种阀门组合也可以与其他设备和控制系统一起使用，提供更加全面的流量和压力控制。

- 1 -。
