三阀组、五阀组的操作

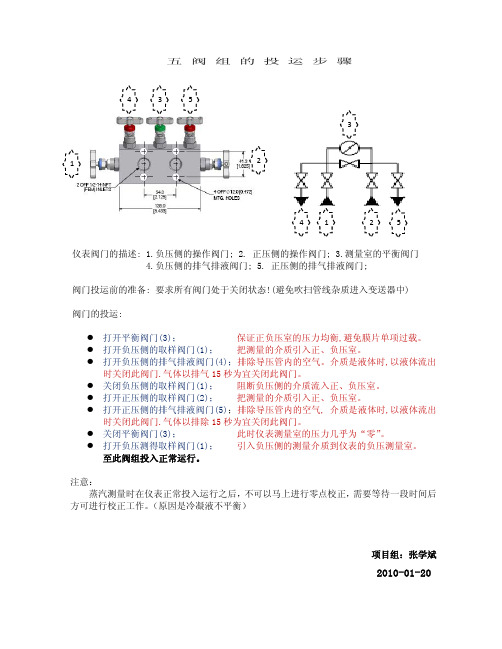

五 阀 组 的 投 运 步 骤
仪表阀门的描述: 1.负压侧的操作阀门; 2. 正压侧的操作阀门; 3.测量室的平衡阀门
4.负压侧的排气排液阀门;
5. 正压侧的排气排液阀门;
阀门投运前的准备: 要求所有阀门处于关闭状态!(避免吹扫管线杂质进入变送器中)
阀门的投运:
z 打开平衡阀门(3)； 保证正负压室的压力均衡,避免膜片单项过载。

z 打开负压侧的取样阀门(1)； 把测量的介质引入正、负压室。

z 打开负压侧的排气排液阀门(4)；排除导压管内的空气。

介质是液体时,以液体流出
时关闭此阀门.气体以排气15秒为宜关闭此阀门。

z 关闭负压侧的取样阀门(1)； 阻断负压侧的介质流入正、负压室。

z 打开正压侧的取样阀门(2)； 把测量的介质引入正、负压室。

z 打开正压侧的排气排液阀门(5)；排除导压管内的空气, 介质是液体时,以液体流出
时关闭此阀门.气体以排除15秒为宜关闭此阀门。

z 关闭平衡阀门(3)； 此时仪表测量室的压力几乎为“零”。

z 打开负压测得取样阀门(1)； 引入负压侧的测量介质到仪表的负压测量室。

至此阀组投入正常运行。

注意：
蒸汽测量时在仪表正常投入运行之后，不可以马上进行零点校正，需要等待一段时间后方可进行校正工作。

（原因是冷凝液不平衡）
项目组：张学斌
2010-01-20。

如何正确使用三阀组化工科技现场孔板流量计工作方式都是三阀组和差压变送器通过导压管配套使用的，孔板流量计有一体式和分体式的，但是都必须用三阀组，因为孔板流量计算，必须有差压值才能通过计算书中的计算公式计算流量，这就要求我们平常会正确使用和维护三阀组，特别是高压部分的三阀组，在现场维修时需要特别注意。

首先我们要理解三阀组的结构和原理，三阀组由阀体、二个截止阀及一个平衡阀组成。

三阀组是由三个互相沟通的三个阀组成。

根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。

三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

仪表三阀组的作用，如果说是用节流原件+差压变送器测流量的话，变送器一般都要带三阀组或五阀组，三阀组的作用是两个用于切断，一个用于平衡，五阀组的作用是两个切断，两个排放，一个平衡在差压式变送器接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C，2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；3、最后关闭阀C，传感器开始正常工作；4、关闭顺序与上述情况相反。

此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。

三阀组结构原理:三阀组由阀体、二个截止阀及一个平衡阀组成。

差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。

差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验对于三阀组第一次开始使用与投用时，检查三阀组平衡阀是否打开！1．冲洗高低压引压管；第一步：关闭三阀组高低压阀；第二步：查三阀组平衡阀要打开；第三步：打开高低压引压管排污阀，打开引压管一次阀，冲洗引压管后关闭排污阀；2．三阀组投用。

压力变送器用两阀组，差压变送器接三阀组或五阀组。

三阀组投入使用时：初始状态假定为高、低压截止阀和平衡阀都关
1、检查管路是否连接正常，排污口封堵：防止介质泄漏
2、打开平衡阀：使高低压侧同时受压
3、打开高压截止阀：接收工艺管道压力
4、关闭平衡阀：两侧受正压
5、打开低压截止阀：进入测量状态
注：打开高、低压截止阀时，应先松开一圈后确认仪表侧连接无泄漏后再将阀全部打开
仪表停用时：初始状态为高、低压截止阀开，平衡阀关
1、关闭低压截止阀；
2、打开平衡阀：
3、关闭高低压截止阀：
4、关闭平衡阀；
注：三阀组的操作原则就是避免测量仪表受热或单向受压；不能让导压管内的隔离液消失。

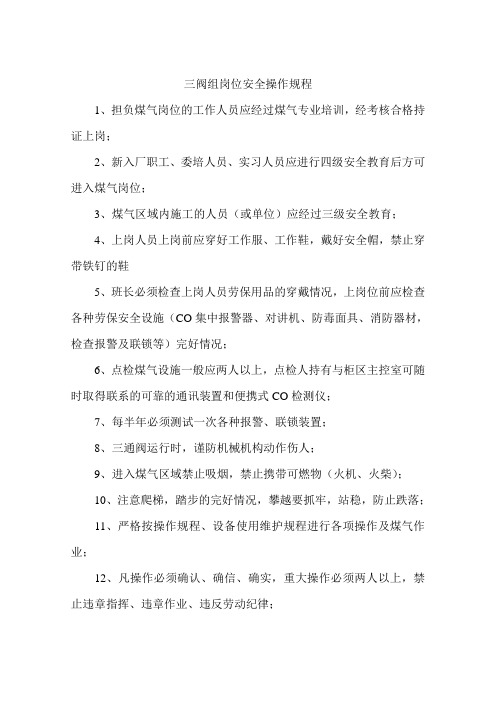

三阀组岗位安全操作规程1、担负煤气岗位的工作人员应经过煤气专业培训，经考核合格持证上岗；2、新入厂职工、委培人员、实习人员应进行四级安全教育后方可进入煤气岗位；3、煤气区域内施工的人员（或单位）应经过三级安全教育；4、上岗人员上岗前应穿好工作服、工作鞋，戴好安全帽，禁止穿带铁钉的鞋5、班长必须检查上岗人员劳保用品的穿戴情况，上岗位前应检查各种劳保安全设施（CO集中报警器、对讲机、防毒面具、消防器材，检查报警及联锁等）完好情况；6、点检煤气设施一般应两人以上，点检人持有与柜区主控室可随时取得联系的可靠的通讯装置和便携式CO检测仪；7、每半年必须测试一次各种报警、联锁装置；8、三通阀运行时，谨防机械机构动作伤人；9、进入煤气区域禁止吸烟，禁止携带可燃物（火机、火柴）；10、注意爬梯，踏步的完好情况，攀越要抓牢，站稳，防止跌落；11、严格按操作规程、设备使用维护规程进行各项操作及煤气作业；12、凡操作必须确认、确信、确实，重大操作必须两人以上，禁止违章指挥、违章作业、违反劳动纪律；13、禁止湿手操作各类电气开关、按钮；14、操作各种阀门的操作应弄清开关方向；15、严禁用水冲洗电气设备；16、严禁在无安全措施的情况下上两米以上的设备管道上进行维护作业；19、处理煤气泄漏，应带防毒面具进行；20、严禁无故打开强制操作按钮画面进行操作，确需操作必须征得班长同意。

21、加强与炼钢厂风机房及站区的联系，确保不漏处理信息；22、煤气分析室附近为重煤气区域，禁止在此逗留；23、进入煤气分析室，必须带便携式CO检测仪；24、非检修状态，严禁在就地控制柜上手动操作气动阀门；25、回收煤气时，严禁在柜前管道上进行电焊作业；26、下班交待清楚本岗位的安全事项，不准在岗位上逗留。

简述三阀组的操作方法
三阀组是一种常用的管路组合，用于控制液压系统中的液压流动，并分别用于切断、调节和保护系统的各个部分。

三阀组常见的操作方法如下：
1. 切断阀：用于切断液压系统中的液压流动。

在操作切断阀时，将手柄或手轮旋转到关闭的位置，使切断阀关闭，阻断液压系统的流动。

2. 调节阀：用于控制液压系统中的流量、压力或方向。

在操作调节阀时，通过旋转或推动调节元件，调节阀的开度，控制液压流量、压力或方向。

3. 保护阀：用于保护液压系统中的各个部分，防止超负荷或意外情况的发生。

在操作保护阀时，根据需要调整或设置阀的工作参数，如调整安全阀的开启压力，设置溢流阀的流量等。

总的来说，三阀组的操作方法就是通过旋转、推动或设置阀的工作参数，来切断、调节和保护液压系统中的液压流动。

需要根据具体的液压系统和阀的类型来选择和操作三阀组。

2024年三阀组岗位安全操作规程第一章总则第一条为了保障工作人员的生命安全和公司的正常运营，制定本岗位安全操作规程。

第二条本规程适用于三阀组岗位工作人员。

第三条三阀组是指由三个阀门组成的装置，用于控制管道流体的流量、压力和温度。

第四条三阀组岗位工作人员应熟悉本规程的内容，严格遵守。

第五条三阀组岗位工作人员应具备相关的技术知识和操作能力，并且持有相关的岗位操作证书。

第六条三阀组岗位工作人员应定期进行岗位安全培训，掌握最新的安全操作规程和技术。

第七条三阀组岗位工作人员应经常自查自纠，发现问题及时解决和报告。

第八条三阀组岗位工作人员应遵循公司的职业道德和安全文化，做到勤勉工作，诚实守信。

第二章岗位安全操作规程第九条三阀组岗位工作人员在进行操作前，应全面检查设备和工具的完好性，如有发现问题应及时上报。

第十条三阀组岗位工作人员在进行操作过程中，应穿戴符合安全要求的工作服并佩戴个人防护用具，保证个人安全。

第十一条三阀组岗位工作人员应具备操作手册并按照手册进行操作，不得随意操作或改变操作流程。

第十二条三阀组岗位工作人员应严格按照操作规程进行操作，不得超出规定范围进行操作。

第十三条三阀组岗位工作人员应随时关注设备运行情况，发现异常应及时报警并采取必要的应急措施。

第十四条三阀组岗位工作人员应保持操作现场的整洁，并对设备进行定期检查和维护。

第十五条三阀组岗位工作人员应按照规定的程序处理设备故障，不得私自修理或维护设备。

第十六条三阀组岗位工作人员离岗前应将设备进行安全封存，并向接班人员详细交接工作内容。

第十七条三阀组岗位工作人员应保持良好的工作状态，不得喝酒、麻醉药品和精神类药物。

第十八条三阀组岗位工作人员应遵守公司的安全管理制度，严禁违规操作和违法行为。

第三章安全防范措施第十九条三阀组岗位工作人员应严格执行岗位的安全操作规程和相关的安全规定。

第二十条三阀组岗位工作人员应熟悉并掌握阀门的结构、性能和操作方法。

第二十一条三阀组岗位工作人员使用阀门时应注意事项如下：1.操作前应检查阀门的密封性能和操作机构的可靠性；2.操作时应轻拧开关，避免用力过猛导致阀门损坏；3.阀门打开时应注意释放管道中的压力，防止危险事故发生；4.操作后应关闭阀门并保持密封状态。

一体化三阀组安全操作及保养规程1. 前言一体化三阀组是煤气管道中必备的设备，它能保障煤气管道的安全运行。

为了保障一体化三阀组的安全性和稳定性，需要进行科学的操作和保养。

本文将详细介绍一体化三阀组的安全操作及保养规程。

2. 操作规程2.1 进场确认在进场前，需检查一体化三阀组的保修期限及安装证明，确保设备无质量问题，严禁使用无证明的设备。

2.2 安装要求1.安装前，清理管道杂物，确保管道畅通；2.安装应在无风、无雨的情况下进行；3.安装时，应根据安装图纸，按顺序安装各零部件；4.在安装时，应注意每个零部件的定位和加紧力度，确保安装质量；5.在安装完成后，应检查各管道、阀门的连通性和密封性，必要时，进行泄漏检测。

2.3 操作流程1.开启出口斜坡上的空气阀门，打开第一阀门（紧急切断阀）。

注：在开启第一阀门时，需注意两侧压力是否一致，如果不一致，需进行排气后再打开阀门。

2.打开第二阀门，并逐渐增加进口压力至正常工作压力。

此时，出口斜坡上的空气阀门需保持开启状态。

注：在增加进口压力时，应注意监听设备是否有异常声响，如有异常需立即停机检查。

3.如果需要停机，则应按下停机按钮，先关闭第二阀门，再关闭第一阀门和空气阀门。

2.4 注意事项1.在操作过程中，必须监测设备运行状况，如发现异常，则需按照规定程序进行停机检查；2.在停机时，若设备需要长期停用，应关闭所有阀门，并进行清洁保养；3.若设备需要短期停机，但不能停用空气阀门，需保持出口斜坡上的空气阀门开启状态。

3. 保养规程3.1 日常保养1.定期检查各部件的紧固度，若有松动，应及时加紧；2.定期检查阀门的开闭情况，如果有卡滞现象，需清洁外表面；3.定期清理扩散器内的异物。

3.2 季度保养1.定期更换密封材料，以保证设备的密封性；2.定期检查气路，如发现密封不良或阀门卡滞，需清洗或更换部件；3.定期检查设备的润滑情况，如有硬性指标要求，应按规定周期进行润滑或更换润滑剂。

五阀组原理
五阀组原理是指在液压系统中使用五个阀门来实现液压系统的控制和调节。

这五个阀门分别是溢流阀、节流阀、方向控制阀、压力控制阀和比例阀。

每个阀门都有其独特的功能和作用，它们共同协作，可以实现液压系统的各种功能和运动。

首先，溢流阀是用来限制系统压力的阀门。

当系统压力超过设定值时，溢流阀会打开，将多余的液压油导回油箱，从而保护系统不受过高压力的损害。

其次，节流阀是用来控制液压油流量的阀门。

通过调节节流阀的开度，可以控制液压执行元件的速度和力度，实现对液压系统的精确控制。

方向控制阀是用来控制液压执行元件的运动方向的阀门。

它可以实现液压缸的伸、缩和液压马达的正反转等功能。

压力控制阀则是用来控制系统压力的稳定和调节的阀门，它可以保证系统在设定的压力范围内工作，避免因过高或过低的压力而影响系统的正常运行。

最后，比例阀是用来实现对液压系统流量和压力的精确调节的阀门。

它可以根据输入的电信号，精确地控制液压系统的流量和压力，实现对系统的精确控制和调节。

这五个阀门共同组成了液压系统的控制中枢，它们的协作和配合，可以实现液压系统的各种功能和运动。

在实际应用中，根据具体的工况和要求，可以合理地配置和组合这五个阀门，以实现最佳的控制效果和性能。

总的来说，五阀组原理是液压系统中的重要原理之一，它的合理应用可以为液压系统的性能和控制效果提供有力的保障。

因此，在液压系统的设计和应用中，需要充分理解和掌握五阀组原理，以实现系统的最佳性能和控制效果。

宝帝哈希五阀阀组安全操作及保养规程1. 前言为了确保宝帝哈希五阀阀组的正常使用和延长其使用寿命，在使用前请仔细阅读本文档，熟悉阀组的操作方法和保养规程，严格按照本文档执行，避免因错误使用或维护不当而导致事故的发生。

2. 阀组简介宝帝哈希五阀阀组是为工业生产等场合设计的阀门产品，具有以下特点：•采用高品质不锈钢材料，具有良好的抗腐蚀性能；•五阀门组合，能够满足不同的控制需求；•操作简便，使用寿命长。

3. 安全操作规程3.1 使用场合宝帝哈希五阀阀组适用于以下场合：•工业生产场合；•实验室和科研场合；•医学设备和食品加工等场合。

3.2 使用限制•使用前必须检查阀组的完整性和紧固性，确保阀门无泄漏；•阀门的使用压力应不超过规定压力范围；•阀门的介质必须符合设计要求；•禁止使用阀门过程中出现扭曲、折断等情况；•禁止进行阀门的私自改装。

3.3 操作方法•操作前须佩戴适当的个人防护用品；•按照标识，正确地选择阀门的开和关位置；•开启阀门时，需要缓慢、稳定的旋转手柄，确保操作平稳；•操作完毕后，应关闭阀门，并清理阀门上的介质残留物和杂质；•阀门不要长时间处于开启和关闭状态；•阀门的操作温度不得超过规定范围。

4. 保养规程4.1 定期维护定期检查阀门的操作和紧固情况，保持阀门的清洁和润滑。

具体操作如下：•在使用前和使用后检查阀门的外观；•阀门经常使用时，定期清理阀门内部；•阀门零部件运动不畅时，需加入适当的润滑剂；•阀门长期不使用时，需将阀门关闭，并注入保护液等防护措施。

4.2 保养注意事项•禁止使用化学腐蚀剂清洁阀门；•阀门存放过程中，应避免碰撞和重压；•阀门存放期间，应定期翻动和转动阀门，保证阀门的灵活性和机械性能。

5. 总结宝帝哈希五阀阀组是一种高品质的工业阀门产品，具有重要的控制作用，为保证阀门的正常使用和延长阀门的使用寿命，用户必须严格按照本文档的操作规程和保养规程执行，若发现阀门的异常情况应及时维护或更换，确保阀门保持良好的运行状态。

一体化三阀组平衡阀安全操作及保养规程1. 引言一体化三阀组平衡阀是一种常见的工业设备，广泛应用于石油、化工、冶金等行业。

为了确保工作的安全和有效运行，本文档将介绍一体化三阀组平衡阀的安全操作和保养规程。

2. 安全操作规程2.1 准备工作在进行任何操作之前，必须进行以下准备工作： - 确保操作人员已经接受相关的培训，了解设备的操作原理和操作规程。

- 检查设备是否处于正常工作状态，包括检查管道连接、阀门开关等是否正常。

- 穿戴个人防护装备，包括安全帽、防护眼镜、耳塞等。

2.2 操作步骤以下是一体化三阀组平衡阀的安全操作步骤： 1. 打开操作控制系统电源，确保电源正常工作。

2. 检查设备的工作压力，确保在阀门的承受范围内。

3. 缓慢打开进气阀门，逐渐增加气体流量，确保系统稳定。

4. 根据实际需要，调整出口阀门的开度，控制气体流量。

5. 监测设备运行情况，如压力、温度等参数，确保设备正常工作。

6. 操作结束后，关闭进气阀门，逐渐减少气体流量。

7. 关闭操作控制系统电源，确保设备处于安全状态。

2.3 安全注意事项在操作一体化三阀组平衡阀时，必须注意以下安全事项： - 确保操作人员了解设备的工作原理和操作规程，避免操作失误造成安全事故。

- 操作过程中，应严格按照操作步骤进行，不得随意更改或省略步骤。

- 在操作过程中，必须佩戴个人防护装备，确保自身安全。

- 如发现设备存在异常情况，如漏气、温度异常等，应立即停止操作，并报告相关人员进行维修。

- 未经许可，禁止无资质人员操作设备，以避免安全风险。

3. 保养规程为了确保一体化三阀组平衡阀的正常运行和延长使用寿命，必须按照以下保养规程进行定期保养。

3.1 定期清洁定期清洁是保养一体化三阀组平衡阀的重要保养措施，具体步骤如下： 1. 切断供气和电源，确保设备处于安全状态。

2. 使用干净的布或刷子清洁阀门表面和阀体，去除积尘和污物。

3. 使用洁净的清水清洗阀门，去除油渍和污垢。
