电感式传感器
电感式传感器是一种利用线圈自感或互感的变化来实现测量的一种传感器装置，常用来测量位移、振动、力、应变、流量、加速度等物理量。
电感式传感器是基于电磁感应原理来进行测量的。

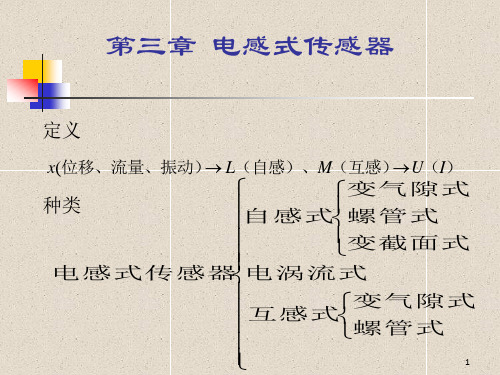

电感式传感器的分类
自感型——变磁阻式传感器
互感型——差动变压器式传感器
涡流式传感器——自感型和互感型都有
高频反射式——自感型
低频透射式——互感型
电感式传感器的优缺点
灵敏度高，分辨力高，位移：0.1mm ；
精度高，线性特性好，非线性误差：0.05[%]~0.1 [%] ；
性能稳定，重复性好；
结构简单可靠、输出功率大、输出阻抗小、抗干扰能力强、对工作环境要求不高、寿命长能实现信息的远距离传输、记录、显示和控制等。
缺点：存在交流零位信号，不适于高频动态信号测量。
电感式传感器的应用
具有结构简单、动态响应快、易实现非接触测量等突出的优点，特别适合用于酸类，碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面等液位测量，目前在冶金、石油、化工、煤炭、水泥、粮食等行业中应用广泛。
电感式传感器基本原理一、引言电感式传感器是一种基于电磁感应原理的传感器，可用于测量物理量如位移、压力、力等。
本文将介绍电感式传感器的基本原理。
二、电磁感应原理电磁感应是指当导体中存在相对运动的磁场时，会在导体中产生电动势。
这个现象是由英国物理学家迈克尔·法拉第在1831年首次发现的。
三、电感电感是指导体中存在变化的磁场时，在导体内部产生的自感现象。
它可以用下面的公式来表示：L = NΦ / I其中，L表示电感，N表示线圈匝数，Φ表示穿过线圈的磁通量，I表示通过线圈的电流。
四、电感式传感器基本结构一个典型的电感式传感器由一个可动铁芯和一个固定线圈组成。
当铁芯移动时，它会改变线圈中穿过它的磁通量，从而改变线圈中的自感。
这个变化可以通过测量线圈中产生的电压来确定铁芯位置或者其他物理量。
五、应用实例：位移传感器一个常见的应用实例就是位移传感器。
在这种情况下，传感器的可动铁芯与被测物体相连。
当被测物体移动时，铁芯也会移动，从而改变线圈中的自感。
这个变化可以通过测量线圈中产生的电压来确定被测物体的位置。
六、优缺点电感式传感器具有以下优点：1. 灵敏度高；2. 响应速度快；3. 可以在宽范围内工作。
但是它也有一些缺点：1. 由于需要一个可动部分，所以它比其他类型的传感器更容易损坏；2. 它对外部磁场比较敏感，可能会受到干扰。
七、总结本文介绍了电磁感应原理、电感、电感式传感器基本结构以及应用实例和优缺点。
通过了解这些知识，我们可以更好地理解和使用电感式传感器。
电感式传感器知识点总结一、工作原理电感式传感器的工作原理基于电感的变化。
当一个金属线圈（或线圈系列）受到外部磁场作用时，其自感系数会发生变化，从而导致线圈中感应出感应电动势。
通过测量感应电动势的大小，即可实现对外部磁场的检测。
当测量目标物体靠近线圈时，会影响线圈中的磁感应强度，从而改变线圈的自感系数，进而产生感应电动势的变化，通过测量这个变化来确定物体的位置、距离等信息。
二、结构和类型电感式传感器的结构一般由金属线圈、信号处理电路和外壳组成。
根据用途和传感原理的不同，电感式传感器可以分为许多不同的类型，如接近开关、接近传感器、非接触位移传感器、金属检测传感器等。
其中，接近开关主要用于检测金属物体的接近与开关动作；接近传感器主要用于检测金属物体的接近与开关量输出；非接触位移传感器主要用于测量目标物体的位移、距离、速度等信息；金属检测传感器主要用于检测金属物体的存在。
三、应用领域电感式传感器广泛应用于工业自动化领域，如生产线上对零部件的检测、位置的控制等；汽车电子领域，如车辆的空调压力传感、发动机转速测量等；航空航天领域，如飞机的起落架位置控制、发动机工作状态监测等；医疗器械领域，如心脏起搏器的位置监测、血压计的测量等。
四、优缺点电感式传感器具有许多优点，如结构简单、耐高温、寿命长、不受污染等，但也存在一些缺点，如受外部磁场影响、线圈寿命受限、精度受限等。
因此在实际应用中需要根据具体情况选择适合的传感器类型。
电感式传感器作为一种重要的传感器类型，在工业控制和自动化领域具有重要的应用价值。
随着科技的不断进步和应用领域的不断拓展，电感式传感器将会得到更广泛的应用，并且在性能和精度上得到进一步提高。
