电感式接近传感器工作原理电路图

接近开关工作原理，及接线图发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次接近开关工作原理1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特点：●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

2、类型（1）按配置来分（2）、按检测方法分●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。

当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。

随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。

然后，振荡减弱直至停止。

传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。

和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。

目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。

传感器检测到这个变化并输出检测信号。

（3）有色金属型传感器工作原理有色金属传感器基本上属于高频振荡型。

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

接近传感器工作原理接近传感器是一种常用于检测物体靠近或远离的设备，广泛应用于自动化控制系统中。

其工作原理主要是基于物体与传感器之间的电磁互感作用。

一、电感式接近传感器工作原理电感式接近传感器是最常见的接近传感器之一。

它的工作原理基于物体靠近传感器时，物体的金属部分会改变传感器线圈的感应电流。

在电感式接近传感器中，传感器通常由一个线圈和一个高频振荡电路组成。

当没有物体靠近时，线圈的振荡电流会产生一个特定的电磁场。

当物体靠近传感器时，物体的金属会感应出传感器线圈的电流，并改变振荡电路的频率。

通过监测振荡电路的频率变化，接近传感器可以判断物体是否靠近。

一般来说，当物体靠近时，电感式接近传感器的频率会发生明显的变化，从而触发相应的控制信号。

二、光电式接近传感器工作原理光电式接近传感器是另一种常见的接近传感器。

它的工作原理基于物体对光的反射或遮挡。

在光电式接近传感器中，传感器通常由一个发光器和一个接收器组成。

发光器会发射出一束光线，然后光线会被物体反射或被物体遮挡。

接收器会接收到反射光线或没有接收到光线。

通过检测接收器接收到的光线强度的变化，光电式接近传感器可以判断物体是否靠近或遮挡。

一般来说，当物体靠近时，接收器会接收到反射光线，光线强度会增加；当物体遮挡时，接收器不会接收到光线，光线强度会减弱或消失。

三、超声波式接近传感器工作原理超声波式接近传感器是一种利用超声波进行距离测量的设备。

它的工作原理基于超声波在空气中传播的时间和传感器接收到的超声波频率。

在超声波式接近传感器中，传感器会发射一束超声波脉冲，并通过接收器接收到反射回来的超声波。

传感器通过计算超声波的往返时间和频率的变化，来判断物体与传感器之间的距离。

一般来说，当物体靠近时，超声波的回波时间会减小，频率也会发生变化。

而当物体远离时，回波时间会增大，频率也会变化。

通过测量回波时间和频率的变化，超声波式接近传感器可以确定物体与传感器之间的距离。

综上所述，接近传感器主要通过电磁互感、光的反射和遮挡、以及超声波的传播时间和频率变化等原理来检测物体的接近或远离。

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

接近传感器解析，接近传感器工作原理、主要功能及其应用接近传感器，是代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。

能检测对象的移动信息和存在信息转换为电气信号。

在换为电气信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。

接近传感器是一种具有感知物体接近能力的器件，它利用位移传感器对接近的物体具有敏感特性来识别物体的接近，并输出相应开关信号，因此，通常又把接近传感器称为接近开关。

它是代替开关等接触式检测式检测方式，以无需接触被检测对象为目的的传感器的总称，它能检测对象的移动和存在信息并转化成电信号。

在JIS规格中，根据IEC60947-5-2的非接触式位置检测用开关，制定了JIS规格（JIS C 8201-5-2低压开关装置及控制装置、第5控制电路机器及开关元件、第2节接近开关）。

在JIS的定义中，在传感器中也能以非接触方式检测到物体的接近和附近检测对象有无的产品总称为接近开关，由感应型、静电容量型、超声波型、光电型、磁力型等构成。

在本技术指南中，将检测金属存在的感应型接近传感器、检测金属及非金属物体存在的静电容量型接近传感器、利用磁力产生的直流磁场的开关定义为接近传感器。

接近传感器的工作原理接近传感器又称接近开关，能以非接触方式检测到物体的接近和附近物体的有无，是代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。

根据检测原理和被测物体的不同，接近传感器主要分为电感式、静电容式两大类。

接近传感器工作原理电感式检测对象：具备产生感应电流的能力，否则不能被检测出来；检测距离：产生感应电流能力越强，检测距离越长。

金属磁性强弱不一，利用接近传感器对不同金属的检测距离的不同，把生产线上不同的金属罐分类。

接近传感器应用－电容式由于产品中具有不同的静电容量，利用静电容量型接近传感器可以检测出纸盒包装内有无饮品。

接近传感器的工作原理和类型接近传感器是检测其边界附近是否存在物体或者即使物体与传感器相距一定距离的设备。

需要注意的关键点是它们是非接触式探测器，因此在工业中得到了很好的应用。

“邻近”一词的意思是接近。

接近传感器有各种各样的形状和尺寸，并且根据它们用于检测的原理类型进行分类。

使用的一些类型的接近传感器被称为电感式接近传感器、电容式接近传感器、超声波接近传感器和光学接近传感器。

接近传感器类型电感式接近传感器电容式接近传感器光学接近传感器超声波接近传感器电感式接近传感器：它们用于检测金属物体。

它们根据电感原理工作。

核心部件是线圈和高频振荡器。

交流电在线圈内产生电动势。

振荡电路用于产生电磁场。

当金属物体靠近传感器时，物体表面会产生涡流。

这些涡流吸收一些能量，因此振荡场的强度发生变化。

这种变化证实了物体的存在。

优点：它们具有非常高的精度、非常高的开关速率并且可以在更恶劣的条件下使用。

缺点：工作范围相对有限，只能检测金属物体。

电容式接近传感器：它们用于检测金属和非金属物体，包括液体和糊剂。

它们根据电容原理工作。

传感器内部的极板充当电容器的一个极板，而待检测物体的表面充当探测器的另一极板。

它们之间的材料介质充当电介质。

材料介质最常见的是空气。

传感器会产生静电场。

当物体靠近传感器时，电容会增加；如果物体远离传感器，电容会减小。

振荡场的变化用于检测物体相对于传感器的距离有多远或多近。

优点：成本相对较低，速度快，而且相当稳定。

如果电力使用有问题，它们是一个不错的选择。

缺点：设计复杂，且受温度、湿度变化的影响，精度相对较低。

光学接近传感器：它们用于通过光束检测物体。

传感器由光敏材料制成，传感器有两个主要部分。

他们有一个发射器和一个接收器。

发射器用于投射光束，接收器用于捕获传入传感器的光。

发射器投射或发射光，该光照射到与投射光接触的任何物体。

然后，光线被反射，反射回来的光线射回传感器，当发生这种情况时，接收器捕获或接收光线，以检测物体存在的距离有多近或多远。

`传感器接线图双线直流电路原理图接线电压：10—65V直流常开触点（NO）无极性防短路的输出漏电电流≤0.8mA电压降≤5V注意不允许双线直流传感器的串并联连接三线直流电路原理图接线电压：10—30V直流常开触点(NO)电压降≤1.8V防短路的输出完备的极性保护三线直流与四线直流传感器的串联当串联时，电压降相加，单个传感器的准备延迟时间相加。

img]2-3.jpg border=0>四线直流电路原理图接线电压：10—65V切换开关防短路的输出完备的极性保护电压降≤1.8V三线直流与四线直流传感器的并联双线交流电路原理图常开触点(NO)常闭触点(NC)接线电压：20—250V交流漏电电流≤1.7mA电压降≤7V（有效值）双线交流传感器的串联常开触点：“与”逻辑常闭触点：“或非”逻辑当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

机械开关与交流传感器的串联断开的触点中断了传感器的电源电压，若在传感器被衰减期间内机械触点闭和的话，则会产生一个短时间的功能故障，传感器的准备延迟时间（t≤80ms）避免了立即的通断动作。

补偿方法：将一电阻并联在机械触点上（当触点断开时也是一样），此电阻使传感器的准备时间不再起作用，对于200V交流，此电阻大约为82KΩ/1w。

电阻的计算方法：近似值大约为400Ω/V双线交流传感器的并联常开触点：“与”逻辑常闭触点：“或非”逻辑当并联时，漏电流相加，例如：它可以—在可编程控制器的输入端产生一个高电平的假象。

—超过小继电器的维持电流，避免了在触点上的压降。

机械开关与交流传感器的并联闭和触点使传感器的工作电压短路，当触点短开以后只有在准备延迟时间（t≤80ms）之后传感器才处于功能准备状态。

补偿办法：触点上串联一个电阻可以可靠地保证了传感器的最小工作电压，因此避免了在机械触点断开之后的准备延迟。

电感式接近开关的原理电感式接近开关是一种用于检测金属物体接近的传感器。

它主要由一个线圈和一个金属物体组成。

当金属物体靠近传感器时，线圈中的电感发生变化，从而引起电流和电压的改变，从而检测到金属物体的存在。

电感是指当电流通过线圈时，会在线圈周围产生一个磁场。

这个磁场的强度与线圈中的电流以及线圈的几何形状有关。

当金属物体靠近线圈时，金属物体也会受到这个磁场的影响，从而改变磁场的分布。

金属物体的存在会改变线圈中的电感，这是因为金属物体的存在导致磁场线偏离原来的分布。

这种改变会通过线圈中的电压和电流表现出来。

当金属物体离线圈较远时，磁场分布不受金属物体的影响，电感值保持稳定。

当金属物体靠近时，磁场分布会发生变化，导致电感值的改变。

电感式接近开关通过检测电感的变化来判断金属物体的存在。

当金属物体接近开关时，线圈中的电感发生变化，从而产生一个信号。

该信号通常被转换为一个数字信号，用于判断金属物体的存在或者位置。

电感式接近开关在工业领域中广泛应用。

它可以用于检测自动化生产线上的物体位置，以及检测机器设备上金属部件的存在。

它具有灵敏、可靠、稳定等特点，在工业自动化领域起着重要的作用。

除了金属物体的存在，电感式接近开关还可以检测金属物体的性质。

不同种类的金属具有不同的导电性和磁导率，因此对不同种类的金属物体，电感式接近开关的电感变化也不尽相同。

通过对电感变化的分析，可以判断金属物体的性质。

然而，电感式接近开关也存在一些局限性。

首先，它只能检测金属物体，无法检测非金属物体。

其次，由于金属物体的接近只会改变磁场分布，而不会引起视觉上的变化，因此无法通过肉眼直接观察到金属物体的存在。

最后，电感式接近开关对磁场敏感，因此容易受到外部磁场的干扰，导致误检。

总之，电感式接近开关是一种通过检测电感变化来判断金属物体存在的传感器。

它通过磁场的变化来实现金属物体的探测，并在工业自动化领域中发挥着重要作用。

然而，它也存在一些局限性，需要综合考虑使用场景和需求来选择合适的传感器。

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

电感式接近传感器原理
电感式接近传感器利用电感原理来检测物体的接近情况。

其工作原理是通过测量电感元件的电感值来判断物体是否接近。

电感是指当电流通过导线时，会产生磁场。

根据法拉第电磁感应定律，当一个物体靠近电感元件时，由于物体的存在会改变电感元件的磁场分布，从而改变电感值。

因此，我们可以通过测量电感值的变化来确定物体的接近程度。

电感式接近传感器的电感元件通常采用线圈或螺线管的形式。

当物体接近传感器时，电感元件中的磁场会产生变化，从而导致电感值的变化。

传感器会通过测量电感元件两端的电感值来判断物体的位置。

电感式接近传感器具有以下一些特点：
1. 非接触式检测：传感器工作时无需与物体直接接触，可实现非磨损、无接触的测量。

2. 高精度测量：采用电感原理测量物体的接近情况，测量结果较为准确。

3. 反应速度快：由于电感元件与物体之间无物理接触，传感器的响应速度较快。

4. 抗干扰能力强：电感式接近传感器对环境中的干扰较为稳定，能够稳定地工作在复杂的工业环境中。

总之，电感式接近传感器通过测量电感元件的电感值来判断物体的接近情况，具有非接触式检测、高精度测量、快速响应和强抗干扰能力等特点。

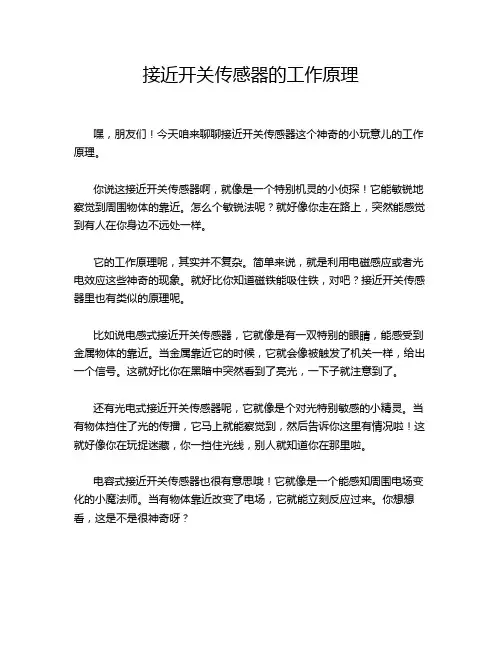

接近开关传感器的工作原理嘿，朋友们！今天咱来聊聊接近开关传感器这个神奇的小玩意儿的工作原理。

你说这接近开关传感器啊，就像是一个特别机灵的小侦探！它能敏锐地察觉到周围物体的靠近。

怎么个敏锐法呢？就好像你走在路上，突然能感觉到有人在你身边不远处一样。

它的工作原理呢，其实并不复杂。

简单来说，就是利用电磁感应或者光电效应这些神奇的现象。

就好比你知道磁铁能吸住铁，对吧？接近开关传感器里也有类似的原理呢。

比如说电感式接近开关传感器，它就像是有一双特别的眼睛，能感受到金属物体的靠近。

当金属靠近它的时候，它就会像被触发了机关一样，给出一个信号。

这就好比你在黑暗中突然看到了亮光，一下子就注意到了。

还有光电式接近开关传感器呢，它就像是个对光特别敏感的小精灵。

当有物体挡住了光的传播，它马上就能察觉到，然后告诉你这里有情况啦！这就好像你在玩捉迷藏，你一挡住光线，别人就知道你在那里啦。

电容式接近开关传感器也很有意思哦！它就像是一个能感知周围电场变化的小魔法师。

当有物体靠近改变了电场，它就能立刻反应过来。

你想想看，这是不是很神奇呀？这些接近开关传感器在我们的生活中可有着大用处呢！在工厂里，它们能帮助机器准确地抓取物品，就像一双精准的手。

在自动化生产线上，它们能确保每个环节都准确无误地进行，就像一个可靠的指挥官。

你看，要是没有这些小小的接近开关传感器，那得乱套成啥样呀！它们虽然小，但是作用可大了去了。

所以说呀，科技的力量真是无穷的。

这些看似不起眼的小部件，却能在各种场合发挥着巨大的作用。

它们就像是隐藏在幕后的英雄，默默地为我们的生活和工作提供着便利。

咱得好好珍惜这些科技成果呀，让它们更好地为我们服务。

你说是不是呢？反正我觉得是这样的！这接近开关传感器，可真是个了不起的发明！原创不易，请尊重原创，谢谢!。

电感、电容、霍尔式接近开关工作原理分析电感式接近开关工作原理：电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图产品1：电感式接近开关（NPN三极管驱动输出）检测距离：1～5毫米被检测物：18X18X1毫米 铁响应频率：150HZ工作电压：5～50V直流工作电流：小于10毫安输出驱动电流：200毫安温度范围：－25～70度这是一种用途非常广泛的电感接近开关，只能用于检测金属物，特别是对铁金属能很好的检测出来，并且性能稳定可靠，是最常用的检测方法，被广泛应用到限位开关、状态检测等用途，它的体积18X18X35毫米，背后有工作指示灯，当检测到物体时红色LED点亮，平时处于熄灭状态，非常直观，引线长度为100毫米。

这种光电开关的输出采用NPN型三极管集电极开漏输出模式，也就是说模块的黑线就是三极管的集电极，如果模块检测到信号，三极管就会导通，将黑线下拉到地电平，黑线和棕线之间就会出现电源电压，如果电源是12V的那么这个电压就是12V，如果电源是24V这个电压就是24V，一般三极管的驱动能力约100毫安左右，所以可以直接驱动继电器等小功率负载。

如果客户希望得到的是一个电压信号，可以在黑线和棕线之间接一个1K的电阻，这时模块没有信号时，黑线就是电源＋电压，模块检测到信号时黑线跳变成电源地（实际是0.2V，三极管的导通压降）。

电容式接近开关工作原理：电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

一、 高频反射式涡流传感器 5、测量电路
2. 调频式电路
f (x)
图 调频式测量电路 (a) 测量电路框图； (b) 振荡电路
2. 调频式电路
调频电路是把传感器接在一个LC 振荡器中， 与调幅电路不同的是将回路的谐振频率作为输出量。 当传感器线圈与被测物体间的距离变化时，引起传感器线
圈的电感量L 发生变化，从而使振荡器的频率改变，然后 通过鉴频器将频率的变化变换成电压输出。
—— 电阻温度系数
6、电涡流探伤 —— 检查金属表面裂纹、焊接部位的探伤
传感器与被测体距离不变，裂纹将引起金属的电阻率、 磁导率变化，综合引起传感器参数变化。
电涡流方法在输电线损伤检测中的应用
输电线路完好对输电系统安全运行极为重要。 材质脆变：交变张力、振动引起的弯曲应力、气温变化 表面损伤：雷击、电气闪络 腐蚀：海滨、工业区用电
齿轮齿 数
3、测量膜厚
膜厚 d x0 x L L0 L
4、测量板材厚度
d D ( x1 x2 )
厚 度 给定 系 统
x1
S1
带材
S2
检波 比 较 电压 检波
＋－ －
x2
加法器
指 示 仪表

x
5、测量温度
1 01 (t1 t0)
1、 0 —— 温度为 t1 和 t0 时的电阻率
被测非电量 电磁 自感系数L 测量 U、I、f 感应 互感系数M 电路
按电磁感应原理分为: 自感式和互感式
按工作方式不同分为: 变磁阻式、变压器式、电涡流式等。
各种电感式传感器
电 感 粗 糙 度 仪
接近式传感器
非接触式位移传感器 测厚传感器
§3 涡流式电感传感器

传感器在供料单元中的应用
（三）漫射式光电接近开关
7、光电开关使用中应注意的事项
电气自动化技术
电气自动化技术专业教学资源库
（1）适当的检测距离(超过检测距离及在不感应区域中)； （2）选择合适的输出类型(Light on或Dark on)； （3）根据被测物的大小选择合适的光点(光纤)； （4）环境光及安装位置(避免并排同向安装)的影响； （5）被检测物颜色的影响：红色光源对绿色和黑色不敏感；蓝色光源对 绿色和红色和黑色不敏感；绿色光源对红色和黑色不敏感。
电气自动化技术专业教学资源库
YL-335B所使用的气缸都是带磁性开关的气缸。这些气缸的缸筒采用导磁性弱、
隔磁性强的材料，如硬铝、不锈钢等。在非磁性体的活塞上安装一个永久磁铁的磁
环，这样就提供了一个反映气缸活塞位置的磁场。 而安装在气缸外侧的磁性开关则是用来检测气缸活塞位置，即检测活塞的运动 行程的。 有触点式的磁性开关用舌簧开关作磁场检测元件。舌簧开关成型于合成
的电气信号的容量变化的方式、利用磁石和引导开关的方式、利用光电效应和
光电转换器件作为检测元件等等。供料单元用到的传感器主要有：磁性开关、 电感传感器、漫射式光电接近开关。如图2-12所示。
图2-12 供料单元中使用的传感器实物图
传感器在供料单元中的应用
（一）磁性开关
1、磁性开关的原理
电气自动化技术
传感器在供料单元中的应用
（二）电感式接近开关
3、电感式接近开关安装时的注意事项
电气自动化技术
电气自动化技术专业教学资源库
图2-18安装距离注意说明
在接近开关的选用和安装中，必须认真考虑检测距离、设定距离，保证生 产线上的传感器可靠动作。安装距离注意说明如图2-18所示。

电感式接近传感器工作原理电路图
电感式接近传感器工作原理
接近传感器是一种具有感知物体接近能力的器件。

它利用位移传感器对所接近物体具有的敏感特性达到识别物体接近并输出开关信号的目的，因此，通常又把接近传感器称为接近开关。

电感式接近传感器是一种利用涡流感知物体接近的接近开关。

它由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成，如图所示。

感知敏感元件为检测线圈，它是振荡电路的一个组成部分，在检测线圈的工作面上存在一个交变磁场。

当金属物体接近检测线圈时，金属物体就会产生涡流而吸收振荡能量，使振荡减弱直至停振。

振荡与停振这两种状态经检测电路转换成开关信号输出。

图:电感式接近传感器工作原理框图
电感式接近传感器只对金属对象敏感﹐因此电感式接近传感器不能应用于非金属对象检测。

同时﹐由于高频振荡线圈产生的交变磁场是散射的﹐这样当金属对象不断接近传感器的前端时，会触发传感器状态的变化﹐而且在传感器的周围出现金属对象时传感器也会发出
讯号。

对检测正确性要求较高的场合或传感器安装周围有金属对象的情况下﹐需要选用屏蔽式电感性接近传感器﹐因为这种类型的传感器事先已经将振荡线圈周围的磁场进行了屏蔽﹐只有当金属对象处于传感器前端时才触发传感器状态的变化。

另外﹐电感式接近传感器的检测距离会因被测对象的尺寸﹑金属材料﹐甚至金属材料表面镀层的种类和厚度不同而不同; 因此﹐使用时应查阅相关的参考手册。

接近传感器的工作原理
接近传感器是一种用于检测物体是否靠近或远离传感器位置的设备。

它可以在不接触物体的情况下，通过感知物体的存在或不存在来触发相应的动作。

接近传感器的工作原理主要分为以下几种类型：
1.电感式接近传感器：
-电感式接近传感器基于电感原理，通过检测物体对感应线圈的影响来判断物体的存在。

当有金属物体靠近感应线圈时，感应线圈的电感发生变化，产生感应电流，从而触发传感器。

2.超声波接近传感器：
-超声波接近传感器利用超声波的反射原理。

传感器发射超声波脉冲，当波脉冲遇到物体时，会反射回传感器。

通过测量超声波的返回时间来确定物体与传感器的距离，从而检测物体的存在。

3.红外接近传感器：
-红外接近传感器使用红外光束发射器发射红外光，当光束被物体阻挡或反射回传感器时，传感器检测到变化并触发。

检测距离和精度取决于传感器的设计和用途。

4.电容式接近传感器：
-电容式接近传感器通过测量物体与传感器之间的电容变化来判断物体的存在。

当物体靠近时，电容会改变，传感器检测到这种变化并发出相应信号。

5.光电接近传感器：
-光电接近传感器使用光电二极管（LED）发射光束，当物体阻挡或反射光束时，被光电二极管接收。

通过检测光的变化，传感器判断物体的存在或离开。

这些接近传感器根据不同的原理在各种应用中发挥作用，例如在工业自动化、电子设备、安防系统等领域。

选择适当的接近传感器类型取决于具体的应用需求和环境条件。

电感式接近开关原理、接线图及型号含义
电感式传感器工作原理
电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

2．传感器选型指南
选择应用最佳传感器的4个步骤：
步骤1 按外壳形状
步骤2 按动作距离
步骤3 按电气数据和输出形式
步骤4 按其它技术参数
3.接近开关型号及含义
5. FRB12E5PKD 电感式传感器
输出方式 PNP 常开
检测距离（Sn ） 5mm
响应频率 800Hz
输出电流 200mA
工作温度 -20℃～80℃ (未结冰状态)
设定工作距离 Sn 80％
回差距离 Sn 10％
重复精度 Sn 3％
标准检测物体 18*18*1t
极性保护 有
短路保护有
动作指示 LED
外壳材料黄铜镀铬
防护等级 IP67
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注！）。
