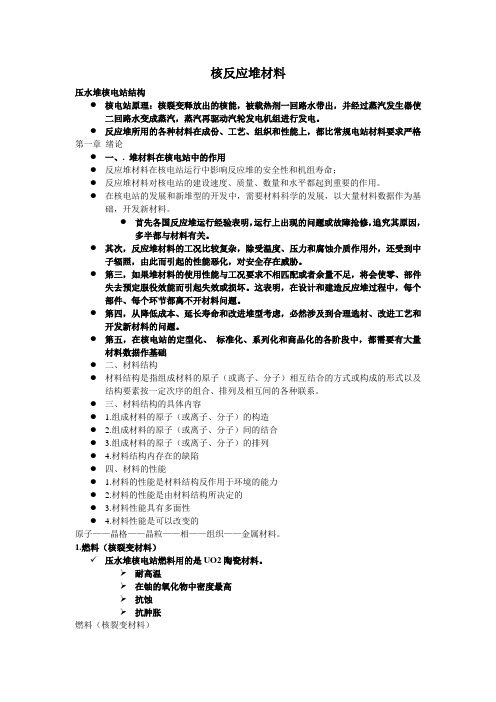

核反应堆材料压水堆核电站结构●核电站原理：核裂变释放出的核能，被载热剂一回路水带出，并经过蒸汽发生器使二回路水变成蒸汽，蒸汽再驱动汽轮发电机组进行发电。
●反应堆所用的各种材料在成份、工艺、组织和性能上，都比常规电站材料要求严格第一章绪论●一、. 堆材料在核电站中的作用●反应堆材料在核电站运行中影响反应堆的安全性和机组寿命；●反应堆材料对核电站的建设速度、质量、数量和水平都起到重要的作用。
●在核电站的发展和新堆型的开发中，需要材料科学的发展，以大量材料数据作为基础，开发新材料。
●首先各国反应堆运行经验表明，运行上出现的问题或故障抢修，追究其原因，多半都与材料有关。
●其次，反应堆材料的工况比较复杂，除受温度、压力和腐蚀介质作用外，还受到中子辐照，由此而引起的性能恶化，对安全存在威胁。
●第三，如果堆材料的使用性能与工况要求不相匹配或者余量不足，将会使零、部件失去预定服役效能而引起失效或损坏。
这表明，在设计和建造反应堆过程中，每个部件、每个环节都离不开材料问题。
●第四，从降低成本、延长寿命和改进堆型考虑，必然涉及到合理选材、改进工艺和开发新材料的问题。
●第五，在核电站的定型化、标准化、系列化和商品化的各阶段中，都需要有大量材料数据作基础●二、材料结构●材料结构是指组成材料的原子（或离子、分子）相互结合的方式或构成的形式以及结构要素按一定次序的组合、排列及相互间的各种联系。
●三、材料结构的具体内容● 1.组成材料的原子（或离子、分子）的构造● 2.组成材料的原子（或离子、分子）间的结合● 3.组成材料的原子（或离子、分子）的排列● 4.材料结构内存在的缺陷●四、材料的性能● 1.材料的性能是材料结构反作用于环境的能力● 2.材料的性能是由材料结构所决定的● 3.材料性能具有多面性● 4.材料性能是可以改变的原子——晶格——晶粒——相——组织——金属材料。
1.燃料（核裂变材料）✓压水堆核电站燃料用的是UO2陶瓷材料。
核反应堆材料压水堆核电站结构●核电站原理：核裂变释放出的核能，被载热剂一回路水带出，并经过蒸汽发生器使二回路水变成蒸汽，蒸汽再驱动汽轮发电机组进行发电。
●反应堆所用的各种材料在成份、工艺、组织和性能上，都比常规电站材料要求严格第一章绪论●一、. 堆材料在核电站中的作用●反应堆材料在核电站运行中影响反应堆的安全性和机组寿命；●反应堆材料对核电站的建设速度、质量、数量和水平都起到重要的作用。
●在核电站的发展和新堆型的开发中，需要材料科学的发展，以大量材料数据作为基础，开发新材料。
●首先各国反应堆运行经验表明，运行上出现的问题或故障抢修，追究其原因，多半都与材料有关。
●其次，反应堆材料的工况比较复杂，除受温度、压力和腐蚀介质作用外，还受到中子辐照，由此而引起的性能恶化，对安全存在威胁。
●第三，如果堆材料的使用性能与工况要求不相匹配或者余量不足，将会使零、部件失去预定服役效能而引起失效或损坏。
这表明，在设计和建造反应堆过程中，每个部件、每个环节都离不开材料问题。
●第四，从降低成本、延长寿命和改进堆型考虑，必然涉及到合理选材、改进工艺和开发新材料的问题。
●第五，在核电站的定型化、标准化、系列化和商品化的各阶段中，都需要有大量材料数据作基础●二、材料结构●材料结构是指组成材料的原子（或离子、分子）相互结合的方式或构成的形式以及结构要素按一定次序的组合、排列及相互间的各种联系。
●三、材料结构的具体内容● 1.组成材料的原子（或离子、分子）的构造● 2.组成材料的原子（或离子、分子）间的结合● 3.组成材料的原子（或离子、分子）的排列● 4.材料结构内存在的缺陷●四、材料的性能● 1.材料的性能是材料结构反作用于环境的能力● 2.材料的性能是由材料结构所决定的● 3.材料性能具有多面性● 4.材料性能是可以改变的原子——晶格——晶粒——相——组织——金属材料。
1.燃料（核裂变材料）✓压水堆核电站燃料用的是UO2陶瓷材料。
第一章1、压水堆的温度为什么要定在290~320℃，压力定在15.5 MPa?（综合题）原因如下：1.提高压力有助于提高反应堆效率，但要考虑经济性，最终将压力定为15.5MPa；2.压水堆包壳材料为锆合金，该合金最高的使用温度为400℃；3.为了满足包壳和冷却剂间的传热要求，需要满足一定的传热温差；4.为了保证冷却剂的稳定性和传热效率，冷却剂需要一定的过冷度。
综合以上原因将压水堆的温度设定在290~320℃，压力定在15.5 MPa。
第二章1、空间点阵：将实际存在的原子、离子或原子集团等物质抽象为几何点而忽略他们的物质性，这些抽象出的几何点称为阵点，阵点在空间周期性的规则排列称为空间点阵。
2、晶体结构：即晶体的微观结构，是指晶体中实际质点的具体排列情况。
3、晶胞：在空间点阵中我们选择一个小的平行六面体作基本单元，称为晶胞。
4、晶胞特点：（1）晶胞的几何形状应与宏观晶体具有同样的对称性;（2）平行六面体内相等的棱和角的数目应最多;（3）平行六面体的棱间存在直角时，直角数目应最多;（4）在满足上述条件的前提下,晶胞应具有最小的体积。
5、晶面指数和晶向指数的判断（1）确定晶面指数的步骤:●用轴长单位量出该面在3个晶轴的截距;●取截距倒数;●求出3个倒数的比值,把比值简约成最小整数比;●再把所得到的3个整数放入小括号中，以(hkl)表示，负号用上横线表示。
（2）晶向指数：用该直线上离原点最近的原子坐标表示该直线的方位，然后把它们简约成最小整数比，即得到晶向指数。
晶向指数常用用方括号表示:[uvw]，负号用上横线表示。
6、常见的三种晶体结构：面心立方、体心立方、密排六方7、晶体的三种缺陷（1）点缺陷：空位、间隙原子（肖脱基缺陷、弗兰克尔缺陷）、杂质原子（2）线缺陷：刃型位错、螺型位错（3）面缺陷8、细晶强化：指通过晶粒粒度的细化来提高金属的强度7、单晶体塑性变形的两种方式：滑移、孪生9、钢的热处理方法有哪些：（1）回复（去应力退火）：经过冷加工的金属在较低温度下加热（2）再结晶（3）退火：加热到临界点以上，然后保温一段时间再缓慢冷却，得到接近平衡状态组织的热处理过程称为退火。
1.核岛用金属材料概述不同堆型，其结构和用途虽有所不同，但在实现核裂变反应和可控制的过程是相同的，都需要燃料元件、堆内构件、控制棒、反射层、冷却剂和慢化剂（快堆除外）以及包容他们的压力容器或压力管道等，因而需要各种各样的材料来制作相关部件，以实现核能向热能、热能向电能的安全、高效率的转化。
按照相关设备部件服役工况或使用功能的不同，核电设备可分为核一级、核二级、核三级和非核级。
有核级要求的设备，一般即称其所用材料为核电关键材料。
核电常用的关键材料大体可分为碳钢、不锈钢和特殊合金；若进一步细分，则有碳（锰）钢、低合金钢、不锈钢、锆合金、钛铝合金和镍基合金等，按品种则有铸锻件、板、管、圆钢、焊材等等。
核反应堆的发展，从一开始就包括了材料的开发与优化，材料的发展决定了其发展情况。
因为核电具有新的热传导条件及特殊的环境条件，如辐照或冷却剂腐蚀等，要求所用材料必须能适合于这些应用条件；强调材料的另一个原因，是核电站系统比常规电站有更高的安全要求。
由于我国目前主要是建造第二代成熟的1000MW压水堆核电站、通过技术引进并吸收国外先进技术以发展先进的第三代1000MW级压水堆核电站。
因此，本讲义以压水堆核电站为例，对其不同设备的用材做一简单介绍。
在压水堆核岛中，主要设备除反应堆及压力容器外，还有蒸汽发生器、冷却剂主泵机组、稳压器及主管道等。
由于这些部件在核岛内的位置、作用和工况不同，故材料的使用要求和环境条件也不尽相同，不同程度地存在辐照或酸腐蚀等；不仅要考虑常规的一些要求（如强度、韧性、焊接性能和冷热加工性能），而且须考虑辐照带来的组织、性能、尺寸等变化，如晶间腐蚀，应力腐蚀和低应力脆断、以及材料间的相容性、与介质的相容性，以及经济可行性等。
为便于从它们的服役特点中理解每个部件的功能、选择依据，下面将压水反应堆核岛内重要金属部件的工况、要求以及他们的所用材料体系简述如下。
1.1压水堆零/部件用金属材料1.1.1包壳材料包壳，是指装载燃料芯体的密封外壳。
核反应堆包壳材料的研究进展1包壳材料的选择燃料包壳是核燃料的封装容器，是规定燃料元件几何形状的支撑结构。
反应堆的燃料元件中除高温气冷堆外，一般都采用金属包壳，气冷堆常用带肋片的管状金属包壳，而液体冷却反应堆通常用简单的圆管状金属包壳。
在反应堆运行期间，燃料元件所处的工作条件非常严酷，它不仅受到强烈的中子流辐照，还受到高温高速冷却剂流的侵蚀、腐蚀，以及裂变产物的腐蚀；此外，还要承受热和机械应力的作用。
为了能够保持燃料元件的完整性以及工作的可靠性，就必须为不同类型的反应堆选择合适的包壳材料[1]。
选择包壳材料，须要综合考虑下列因素[2]：1.与核燃料的相容性要好，即在工作状态下，燃料与包壳材料的界面处不会发生使燃料元件变坏的化学反应和物理作用。
2.具有良好的核性能，也就是感生放射性弱，具有小的中子吸收截面。
3.导热性能良好。
4.抗辐照稳定性强。
5.机械性能优良，具有一定的强度与韧性，使得在燃耗较深的条件下，燃料元件仍能保持机械完整性。
6.抗腐蚀能力强。
7.容易加工成形，成本低廉。
综合以上考虑，锆及锆合金具有独特的核性能，良好的加工性能，在300~400 ℃的高温高压水和蒸汽中有良好的耐蚀性能，被主要用作轻水反应堆的燃料包壳和堆芯结构材料(燃料包壳、压力管、支架和孔道管)，广泛用于民用反应堆和军用动力堆，是发展核电及核动力舰船不可替代的关键结构材料和功能材料，因此被誉为“原子时代第1金属”[3]。
近年来，各国在提高反应堆的安全性、可靠性以及在降低核电成本的同时，积极提高反应堆的运行功率，这必然会对用作包壳和堆芯结构材料的耐蚀性能和力学性能提出更高的要求。
因此，国内外科研人员都在持续研发性能更加优异的锆合金、SiC包壳材料以及开展包壳材料涂层保护技术的研究，目的均在提升核反应堆的安全性、可靠性和经济性。
2Zr合金包壳材料研究进展军事上的需求是推动锆(铪)工业起步的主要动力。
金属Zr就是美国发展核潜艇的产物，后来，随着人类对高效、清洁能源的需求，锆被大量地应用到核电反应堆。

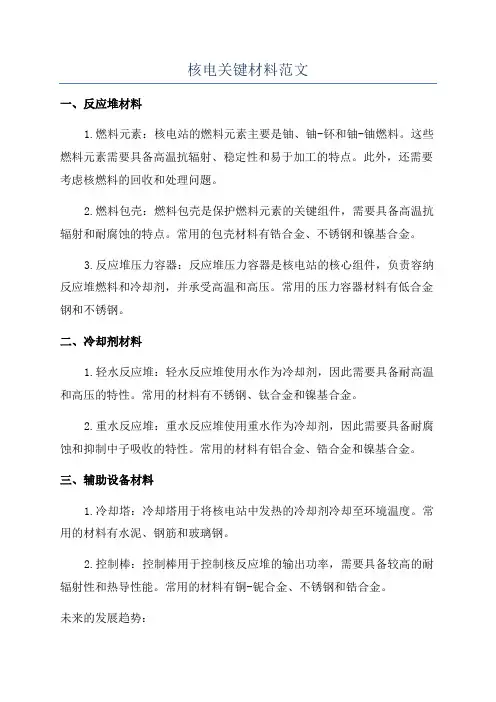

核电关键材料范文一、反应堆材料1.燃料元素：核电站的燃料元素主要是铀、铀-钚和铀-铀燃料。
这些燃料元素需要具备高温抗辐射、稳定性和易于加工的特点。
此外，还需要考虑核燃料的回收和处理问题。
2.燃料包壳：燃料包壳是保护燃料元素的关键组件，需要具备高温抗辐射和耐腐蚀的特点。
常用的包壳材料有锆合金、不锈钢和镍基合金。
3.反应堆压力容器：反应堆压力容器是核电站的核心组件，负责容纳反应堆燃料和冷却剂，并承受高温和高压。
常用的压力容器材料有低合金钢和不锈钢。
二、冷却剂材料1.轻水反应堆：轻水反应堆使用水作为冷却剂，因此需要具备耐高温和高压的特性。
常用的材料有不锈钢、钛合金和镍基合金。
2.重水反应堆：重水反应堆使用重水作为冷却剂，因此需要具备耐腐蚀和抑制中子吸收的特性。
常用的材料有铝合金、锆合金和镍基合金。
三、辅助设备材料1.冷却塔：冷却塔用于将核电站中发热的冷却剂冷却至环境温度。
常用的材料有水泥、钢筋和玻璃钢。
2.控制棒：控制棒用于控制核反应堆的输出功率，需要具备较高的耐辐射性和热导性能。
常用的材料有铜-铌合金、不锈钢和锆合金。
未来的发展趋势：1.开发高温材料：随着核电站的发展，对高温材料的需求也越来越大。
目前正在研发的高温材料主要包括碳化硅、碳化钨和氮化硼等。
2.创新防腐材料：核电站中的材料容易受到腐蚀，因此需要开发新的防腐材料。
目前的研究方向包括氧化铝涂层、陶瓷材料和高温合金等。
3.提高材料性能：随着科技的进步，可以通过改变材料的原子结构和添加适量的合金元素来提高其性能，例如提高材料的强度、导热性和耐辐射性。
总之，核电关键材料是实现核能产生和控制的基础，对核电站的运行稳定性和安全性起着关键作用。
随着核能的广泛应用和技术的不断进步，核电关键材料的研究和开发将成为核能领域的重要课题。

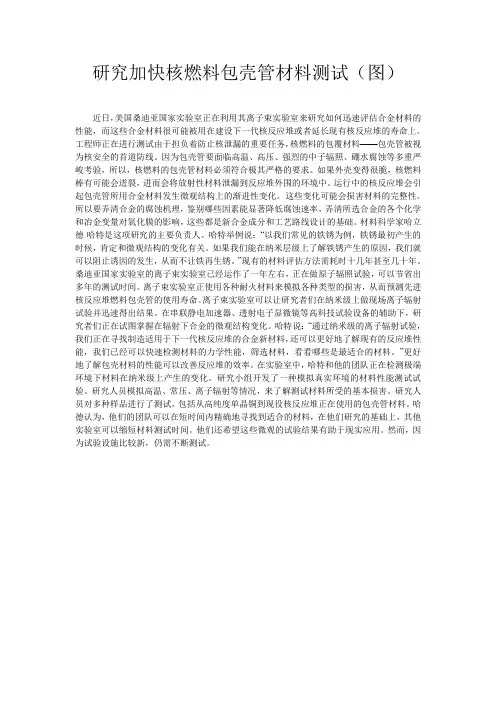

研究加快核燃料包壳管材料测试（图）近日，美国桑迪亚国家实验室正在利用其离子束实验室来研究如何迅速评估合金材料的性能，而这些合金材料很可能被用在建设下一代核反应堆或者延长现有核反应堆的寿命上。
工程师正在进行测试由于担负着防止核泄漏的重要任务，核燃料的包覆材料——包壳管被视为核安全的首道防线。
因为包壳管要面临高温、高压、强烈的中子辐照、硼水腐蚀等多重严峻考验，所以，核燃料的包壳管材料必须符合极其严格的要求。
如果外壳变得很脆，核燃料棒有可能会迸裂，进而会将放射性材料泄漏到反应堆外围的环境中。
运行中的核反应堆会引起包壳管所用合金材料发生微观结构上的渐进性变化。
这些变化可能会损害材料的完整性。
所以要弄清合金的腐蚀机理，鉴别哪些因素能显著降低腐蚀速率，弄清所选合金的各个化学和冶金变量对氧化膜的影响，这些都是新合金成分和工艺路线设计的基础。
材料科学家哈立德·哈特是这项研究的主要负责人。
哈特举例说：“以我们常见的铁锈为例，铁锈最初产生的时候，肯定和微观结构的变化有关。
如果我们能在纳米层级上了解铁锈产生的原因，我们就可以阻止诱因的发生，从而不让铁再生锈。
”现有的材料评估方法需耗时十几年甚至几十年。
桑迪亚国家实验室的离子束实验室已经运作了一年左右，正在做原子辐照试验，可以节省出多年的测试时间。
离子束实验室正使用各种耐火材料来模拟各种类型的损害，从而预测先进核反应堆燃料包壳管的使用寿命。
离子束实验室可以让研究者们在纳米级上做现场离子辐射试验并迅速得出结果。
在串联静电加速器、透射电子显微镜等高科技试验设备的辅助下，研究者们正在试图掌握在辐射下合金的微观结构变化。
哈特说：“通过纳米级的离子辐射试验，我们正在寻找制造适用于下一代核反应堆的合金新材料，还可以更好地了解现有的反应堆性能，我们已经可以快速检测材料的力学性能，筛选材料，看看哪些是最适合的材料。
”更好地了解包壳材料的性能可以改善反应堆的效率。
在实验室中，哈特和他的团队正在检测极端环境下材料在纳米级上产生的变化。
